A seleção entre transmissor de pressão e manômetro é uma decisão prática de instrumentação: indicação local e sinal eletrônico têm funções diferentes.
O que um transmissor de pressão comprova e o que um manómetro ainda comprova

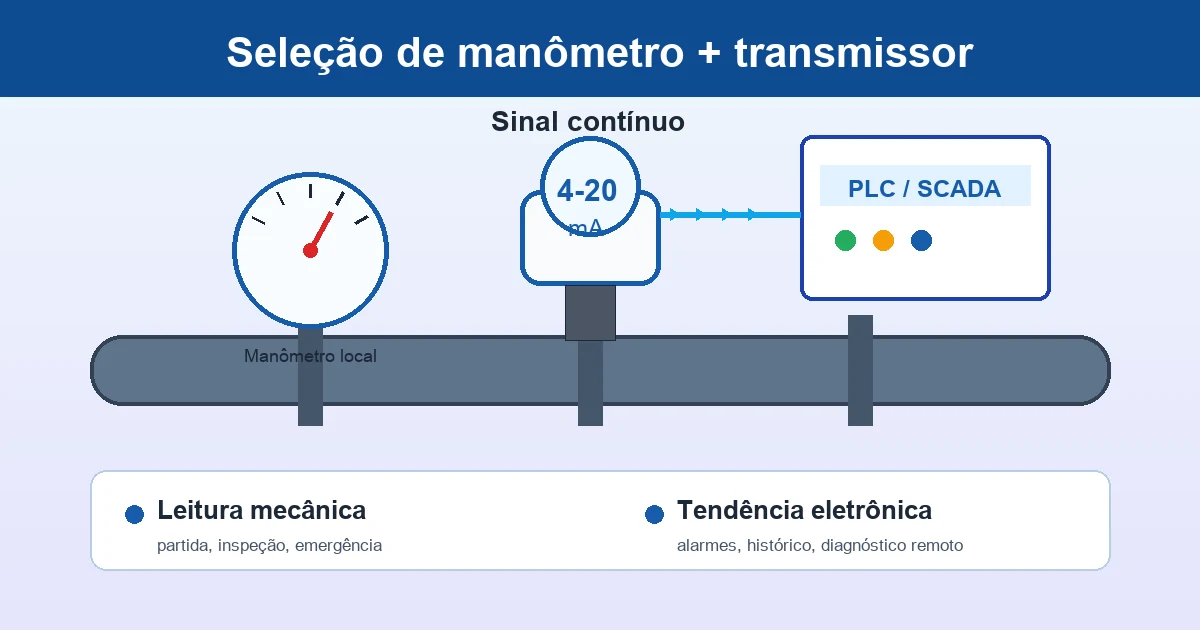

A seleção entre transmissor de pressão e manómetro começa pela função de medição, não pela fotografia do produto. Um transmissor de pressão é um instrumento eletrónico: o elemento sensor converte a pressão do processo num sinal elétrico, normalmente 4-20 mA, HART, 0-10 V, RS-485 ou uma saída de fieldbus. Um manómetro mecânico é um instrumento indicador local: um elemento tipo tubo Bourdon, diafragma ou cápsula movimenta um ponteiro sobre um mostrador sem alimentação externa.
O transmissor é mais adequado quando o valor da pressão precisa de se transformar em dados: alarmes, lógica de paragem, sequenciamento de bombas, registos de tendências, deteção de fugas, manutenção de filtros ou diagnóstico remoto. O manómetro é mais indicado quando um técnico precisa de uma confirmação local imediata durante o comissionamento, isolamento, lavagem da linha, entrega da manutenção ou em caso de falha de alimentação e sinal. A decisão profissional raramente é “qual é mais moderno?”. A pergunta é “que questão este instrumento responde e o que acontece se a leitura estiver errada?”
Revisar instalação de manômetros→Princípio de medição: tubo Bourdon, elemento de diafragma e célula de deteção eletrónica
Um manómetro com tubo Bourdon utiliza um tubo curvo elástico que tende a endireitar-se à medida que a pressão interna aumenta. O mecanismo e a transmissão convertem esse pequeno deslocamento na rotação do ponteiro. É robusto, fácil de ler e adequado para muitas gamas industriais, mas possui peças móveis e pode ser afetado por vibração, pulsação, sobrepressão e desgaste mecânico. Um manómetro de diafragma utiliza uma membrana flexível, frequentemente com selo de diafragma quando o meio é corrosivo, viscoso, cristalizante ou sanitário. Os manómetros de cápsula são utilizados para indicação de pressões muito baixas ou pressão diferencial.
Um transmissor de pressão utiliza normalmente uma célula de deteção extensométrica, piezoresistiva, capacitiva ou cerâmica. A saída do sensor é condicionada por eletrónica, compensação de temperatura e escalonamento. Isto torna o transmissor útil para monitorização contínua, mas introduz requisitos que um manómetro mecânico não possui: alimentação, cablagem de sinal, ligação à terra, blindagem, grau de proteção do invólucro, compatibilidade eletromagnética, resistência de loop e escalonamento no sistema de controlo.
Para os engenheiros de processo, o ponto prático é o seguinte: uma falha do manómetro é frequentemente visível através de saltos do ponteiro, deslocamento do zero, embaciamento ou mecanismo bloqueado; uma falha do transmissor pode surgir como um valor congelado, sinal ruidoso, unidade de engenharia incorreta, escalonamento incorreto no PLC ou uma linha de impulso bloqueada que continua a enviar uma leitura estável, porém falsa.

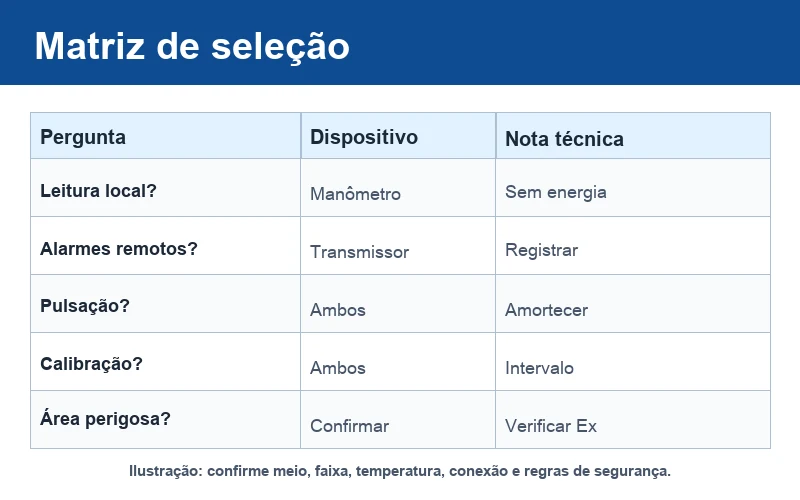

Seleção entre transmissor de pressão e manómetro por aplicação
Para linhas simples de água, ar comprimido ou serviços auxiliares não críticos, um manómetro mecânico pode ser suficiente quando os operadores precisam apenas de verificações locais periódicas. Para equipamentos automatizados, processos por lotes, estações de bombagem remotas, centros de dados e alarmes de processo relacionados com a segurança, normalmente é necessário um transmissor de pressão, pois o valor deve ser integrado em software PLC, SCADA, BMS ou historiador.
| Questão da aplicação | Melhor ponto de partida | Motivo técnico |
|---|---|---|
| O operador precisa de uma leitura sem alimentação elétrica? | Manómetro mecânico | O mostrador permanece visível durante a paragem, o bloqueio e a ventilação manual. |
| O sistema precisa de alarme, paragem ou tendência? | Transmissor de pressão | O sinal pode ser registado, comparado e utilizado pela lógica de controlo. |
| A linha está sujeita a vibração ou pulsação? | Manómetro com amortecimento; transmissor com resposta adequada | A pulsação pode danificar os mecanismos e gerar sinais eletrónicos ruidosos. |
| O meio é corrosivo, viscoso, cristalizante ou sanitário? | Selo de diafragma com manómetro ou transmissor | O material em contacto com o processo, o fluido de enchimento e a facilidade de limpeza tornam-se as principais especificações. |
| A área é classificada? | Confirmar o conceito de proteção antes de utilizar dispositivos alimentados | Um transmissor pode exigir aprovação para Ex, segurança intrínseca, barreira e cablagem. |
Para detalhes sobre montagem mecânica, consulte as melhores práticas de instalação de manómetros. Para filtros, crivos e sistemas de membranas, consulte o guia de seleção de manómetros de pressão diferencial.
Solicitar verificação de especificaçãoNossos engenheiros respondem em 24 horas→Tipos de sinal, limites de cablagem e por que 4-20 mA continua a ser comum
A saída de transmissor mais comum em aplicações industriais é 4-20 mA. É amplamente utilizada porque os sinais de corrente toleram melhor o comprimento dos cabos e a queda de tensão do que os sinais de tensão simples. Um zero vivo de 4 mA também ajuda a distinguir uma leitura baixa válida de um loop interrompido, dependendo do projeto do sistema de controlo. O HART acrescenta comunicação digital ao loop analógico, permitindo que os técnicos consultem a gama do dispositivo, o amortecimento, os diagnósticos ou os dados da etiqueta sem substituir a infraestrutura de 4-20 mA. Saídas de tensão, como 0-10 V, são mais comuns em quadros de equipamentos de curta distância. Saídas RS-485, Modbus ou fieldbus aparecem em skids inteligentes ou sistemas integrados, mas exigem disciplina de software e endereçamento.
A seleção do sinal é uma questão de especificação, não de preferência de catálogo. Os compradores devem definir a alimentação do loop, a resistência máxima de carga, o comprimento do cabo, a ligação da blindagem à terra, o tipo de conetor, a proteção contra entrada de água e poeiras e se o sinal deve falhar em nível alto, falhar em nível baixo ou manter o último valor. Num loop de proteção de bomba, o tempo de resposta pode ser determinante. Numa aplicação de pressão lenta em tanque, o amortecimento pode ser útil. Em prensas hidráulicas, um sinal muito rápido pode mostrar picos de pressão, mas também pode sobrecarregar a lógica de controlo com ruído se a amostragem e a filtragem não forem planeadas.
Gama, sobrepressão, exatidão e efeito da temperatura devem ser analisados em conjunto
A gama do manómetro e o span do transmissor são frequentemente selecionados demasiado tarde. Para manómetros mecânicos, uma regra comum de engenharia é manter a pressão normal de operação afastada da parte inferior e superior do mostrador; muitas especificações visam a zona central da escala para a operação habitual, deixando margem para excursões curtas de pressão. Para transmissores, o span calibrado deve corresponder à faixa útil do processo, mas o sensor também deve suportar a pressão máxima de trabalho, a pressão de prova e possíveis eventos de sobrepressão.
A terminologia de exatidão deve ser lida com atenção. Um manómetro analógico pode especificar a exatidão como percentagem do fundo de escala, enquanto um transmissor pode especificar exatidão de referência, banda de erro total, efeito da temperatura, estabilidade a longo prazo e repetibilidade. Um transmissor com uma exatidão de referência atrativa ainda pode produzir um erro de campo maior se a temperatura ambiente variar, se a gama for reduzida em excesso, se a linha de impulso for inadequada ou se a instalação criar vibração e tensão térmica.
Os requisitos de calibração são distintos da exatidão de catálogo. Defina o intervalo de calibração, a tolerância de aceitação, a incerteza do instrumento de referência e se é necessário um certificado rastreável ou acreditado. Para transmissores utilizados no controlo de processos industriais, a IEC 60770-1 descreve métodos para avaliar o desempenho de transmissores com saídas analógicas pneumáticas ou elétricas. Para manómetros analógicos e acessórios, a ASME B40.100 é uma referência relevante na América do Norte. Para a terminologia de rastreabilidade de pressão, os serviços de calibração de pressão e vácuo do NIST oferecem um contexto útil. Referências externas: IEC 60770-1, ASME B40.100, calibrações de pressão/vácuo do NIST.
Acessórios de instalação: válvulas, amortecedores, sifões, selos de diafragma e manifolds
A seleção profissional de instrumentos de pressão inclui os acessórios instalados em conjunto com o instrumento. Uma válvula de isolamento permite aos técnicos remover ou calibrar um manómetro ou transmissor sem despressurizar toda a linha. Um ponto de purga ou ventilação ajuda a libertar a pressão retida antes da manutenção. Um amortecedor ou dispositivo de redução de pulsação pode proteger o mecanismo do manómetro e reduzir o ruído do sinal em bombas alternativas, compressores e sistemas hidráulicos. Um sifão protege um manómetro do vapor de alta temperatura direto, mantendo uma barreira de condensado, mas deve ser instalado e enchido corretamente.
Um selo de diafragma separa o instrumento do meio do processo. É útil para produtos químicos corrosivos, líquidos viscosos, meios cristalizantes, aplicações alimentares e farmacêuticas, lamas de águas residuais ou qualquer meio que não deva entrar num tubo Bourdon ou na porta do transmissor. O selo introduz as suas próprias variáveis de especificação: material do diafragma, ligação ao processo, fluido de enchimento, comprimento do capilar, temperatura ambiente, tempo de resposta e adequação ao vácuo.
Para aplicações de pressão diferencial, utilize um manifold adequado, uma válvula de equalização e um procedimento seguro de ventilação. Um par de manómetros independentes pode mostrar duas leituras locais, mas um verdadeiro instrumento de pressão diferencial fornece diretamente a perda de pressão e reduz erros de leitura quando o carregamento do filtro ou a colmatação da membrana são as variáveis de manutenção.

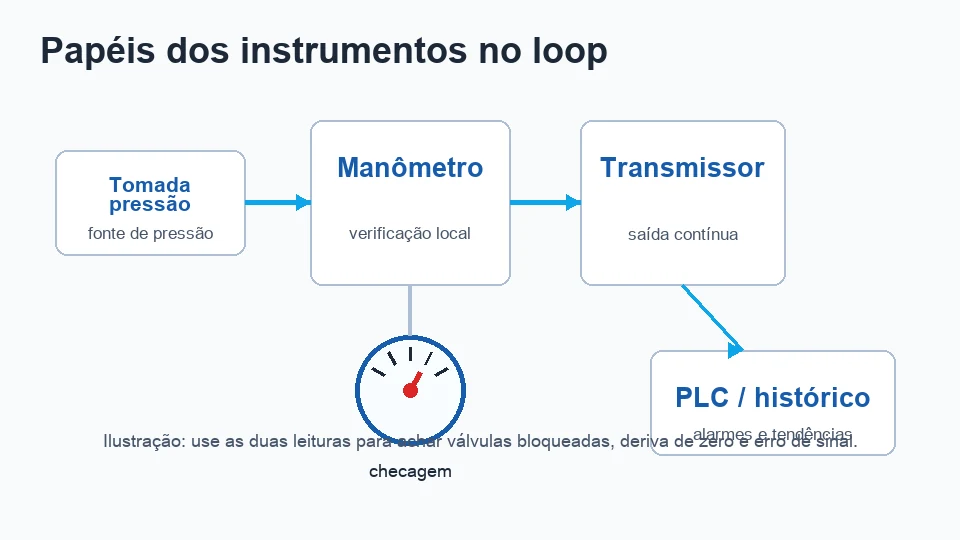

Diagnóstico de falhas: como comparar a leitura do manómetro local com a do transmissor
Um conjunto de manómetro e transmissor é valioso porque a discordância ajuda no diagnóstico. Se o alarme do transmissor indicar pressão alta, mas o manómetro local estiver normal, verifique o escalonamento do PLC, o zero do transmissor, a configuração da gama, o bloqueio da linha de impulso, a linha congelada, a válvula de isolamento fechada e o ruído na cablagem. Se o manómetro indicar pressão alta, mas o transmissor estiver normal, verifique se os dois instrumentos utilizam o mesmo ponto de tomada, se uma das válvulas está fechada, se o ponteiro do manómetro está deformado ou se o manómetro foi danificado por sobrepressão.
Se ambas as leituras estiverem instáveis, procure pulsação real do processo, cavitação da bomba, instabilidade do regulador, ciclos do compressor, bolsas de gás em linhas de líquidos ou golpe de aríete. Se ambas as leituras derivarem lentamente, verifique alterações de temperatura, incrustação do processo, ar retido, problemas no fluido de enchimento do selo de diafragma, amortecedor obstruído ou deriva de calibração. Em sistemas hidráulicos, picos curtos de pressão podem danificar um manómetro mesmo quando a pressão média parece aceitável; a especificação pode exigir um restritor, um manómetro cheio de líquido, captura digital de picos ou um transmissor com classificação adequada de sobrepressão.
O que a seleção entre transmissor de pressão e manómetro não pode comprovar
Os instrumentos de pressão melhoram a visibilidade, mas não comprovam por si só que um processo é seguro. Não substituem válvulas de segurança, testes de pressão, intertravamentos de paragem, classificação de áreas perigosas, validação sanitária, análise SIL, procedimentos operacionais ou aprovação de engenharia. Um transmissor pode comunicar um valor estável, mas falso, se a linha de impulso estiver bloqueada. Um manómetro pode parecer normal enquanto a ligação ao processo está isolada. Um selo de diafragma pode proteger o instrumento, mas atrasar a resposta se o capilar e o fluido de enchimento forem mal selecionados.
Para aplicações de alta pressão, alta temperatura, corrosivas, com oxigénio, amoníaco, hidrogénio, grau alimentar ou atmosferas explosivas, confirme os materiais em contacto com o processo, o fluido do selo, a gama de pressão, os requisitos de limpeza, a proteção elétrica e a documentação face às condições reais da instalação. A Manogauge pode apoiar a seleção de manómetros fabricados em Zhejiang com certificação ISO 9001 e discussões relacionadas com instrumentos, mas a adequação final deve ser aprovada pelo engenheiro do projeto, responsável pela segurança da fábrica ou licenciador do processo.
Detalhes relacionados de seleção: Tubo Bourdon, Diafragma ou Cápsula: Que Elemento de Manómetro Escolher e Seleção de Manómetros de Pressão Diferencial: Guia para Filtros e Pressão Estática.
Lista de verificação prática para RFQ de conjuntos combinados de manómetro e transmissor
Um RFQ útil deve tornar visíveis as condições do processo antes da cotação do fornecedor. Inclua o meio de serviço, a pressão normal, a pressão máxima, a possibilidade de vácuo, os ciclos de pressão, a temperatura do processo, a temperatura ambiente, a vibração, a pulsação, a posição de montagem, a rosca de ligação, o material em contacto com o processo, o material da caixa, a proteção contra entrada de água e poeiras, o sinal de saída, a alimentação, a entrada de cabo, a unidade do mostrador, o requisito de exatidão, o documento de calibração, a identificação, a embalagem e o mercado de destino.
Para um conjunto combinado de manómetro e transmissor, defina também se ambos os instrumentos partilham o mesmo ponto de tomada, se as válvulas de isolamento estão incluídas, se é necessário um manifold, se o transmissor será utilizado apenas para controlo ou monitorização e qual a diferença de leitura aceitável durante o comissionamento. Na seleção entre transmissor de pressão e manómetro, o resultado profissional é uma cadeia de medição documentada: tomada de processo, isolamento, acessório de proteção, elemento sensor, indicação local, sinal eletrónico, registo de calibração e procedimento de manutenção. Quando o requisito de medição está fora das gamas de produtos standard, a equipa da Manogauge, fabricante de manómetros de pressão personalizados, produz conforme a especificação.
Pontos principais
- Um manómetro mecânico e um transmissor de pressão comprovam coisas diferentes: visibilidade local do processo versus dados eletrónicos do processo.
- A seleção profissional deve incluir o princípio de deteção, o sinal de saída, a gama, a sobrepressão, o efeito da temperatura, o documento de calibração e os acessórios de instalação.
- Acessórios como válvulas de isolamento, amortecedores, sifões, selos de diafragma e manifolds determinam frequentemente se o instrumento suporta as condições reais do processo.
- Um manómetro e transmissor instalados em conjunto podem ser utilizados para diagnóstico: a discordância pode indicar erro de escalonamento, linhas de impulso bloqueadas, posição de válvula, danos por sobrepressão ou instabilidade real do processo.
- A seleção entre transmissor de pressão e manómetro melhora a visibilidade, mas não substitui a proteção por válvula de segurança, a validação, a análise de áreas perigosas ou a aprovação de engenharia.
Related buyer pages
Explosion-proof pressure gauge manufacturerHazardous-area pressure gauge configurations for Zone 1/2 selection review.
Leituras relacionadas
- Manômetros 316L ou latão: guia de corrosão
Selecione as partes molhadas corretas para seu manômetro. Compare a resistência à corrosão do aço inox 316L e do latão em fluidos industriais comuns.
- Seleção de manômetro para refrigerante A2L R-454B
Seleção de manômetro A2L R-454B: manifold, tabela PT, portas de serviço, faixa e fluxo seguro HVAC.
- Guia de monitoramento de pressão em refrigeração com amônia
Guia de monitoramento de pressão em refrigeração com amônia: faixa, materiais, ΔP, instalação e limites de segurança.
Perguntas frequentes
Qual é a principal diferença técnica entre um transmissor de pressão e um manómetro?
Um manómetro fornece indicação visual local através de um elemento sensor mecânico, como um tubo Bourdon ou diafragma. Um transmissor de pressão converte a pressão num sinal eletrónico, como 4-20 mA, HART ou uma saída digital, para um sistema de controlo.
Quando devem ser instalados um manómetro e um transmissor na mesma linha?
Utilize ambos quando os operadores precisam de confirmação local e o sistema de controlo também necessita de alarmes, tendências ou intertravamentos. Descargas de bombas, reservatórios de compressores, skids hidráulicos, auxiliares de caldeiras e sistemas de água remotos beneficiam frequentemente das duas leituras.
Como deve ser selecionada a gama de um manómetro e de um transmissor?
Defina a pressão normal, a pressão máxima de trabalho, a possível sobrepressão e os ciclos de pressão. Um manómetro não deve operar permanentemente nos extremos do mostrador; o span do transmissor deve corresponder à faixa útil do processo, enquanto a classificação de sobrepressão do sensor o protege contra eventos anormais.
Por que razão um transmissor de 4-20 mA e um manómetro podem apresentar leituras diferentes?
As causas comuns incluem erro de escalonamento no PLC, deriva do zero do transmissor, linha de impulso bloqueada ou congelada, válvula de isolamento fechada, pontos de tomada diferentes, ponteiro do manómetro danificado, amortecedor obstruído ou pulsação real da pressão.
Que acessórios devem ser especificados com os instrumentos de pressão?
Especifique válvulas de isolamento, pontos de purga ou ventilação, amortecedores para pulsação, sifões para vapor, selos de diafragma para meios corrosivos ou sanitários e manifolds para aplicações de pressão diferencial quando o processo exigir.
Os instrumentos de pressão podem substituir dispositivos de segurança?
Não. Apoiam a visibilidade e o controlo, mas não substituem válvulas de segurança, testes de pressão, intertravamentos, análise de áreas perigosas, validação sanitária ou aprovação de engenharia.
