Liquid-Filled vs Dry Pressure Gauges
Comparação de manômetros preenchidos e secos para vibração, pulsação e manutenção.
A especificação do manômetro mecânico correto exige a correspondência precisa entre o elemento sensor interno, o fluido do processo e o perfil de pressão. Enquanto a caixa externa dita a proteção ambiental, o elemento elástico interno — tubo de Bourdon, diafragma ou cápsula — determina a faixa de medição do instrumento, a tolerância à sobrepressão e a compatibilidade com fluidos viscosos ou corrosivos. A seleção do tipo de elemento errado leva a falhas prematuras por fadiga, desvio na medição ou ruptura catastrófica. Esta referência técnica detalha os princípios de operação, as limitações de materiais e os critérios de conformidade com normas para as três principais tecnologias de sensores de pressão mecânicos utilizadas em aplicações industriais.
Por que o elemento sensor é importante
Manómetros de pressão com tubo Bourdon, diafragma e cápsula utilizam diferentes elementos sensores elásticos. O elemento sensor determina a faixa de pressão prática, a tolerância ao fluido, o comportamento perante sobrecargas, a resposta ao entupimento e o tipo de ligação de processo que pode ser utilizado.
Escolher apenas com base na escala pode conduzir a resultados insatisfatórios. Ar comprimido limpo, óleo hidráulico, vapor, lamas, produtos químicos corrosivos, linhas de produtos sanitários e gases a pressão muito baixa podem exigir diferentes configurações de elementos, mesmo quando o diâmetro pretendido parece semelhante.
A seleção deve começar pelo fluido, pressão normal, pressão máxima, temperatura, pulsação, risco de corrosão, grau de limpeza, precisão necessária e forma como o manómetro será instalado e mantido.
Quando o processo envolve vácuo ou pressão subatmosférica, aplicam-se elementos sensores e lógica de faixa diferentes; consulte o guia de seleção de manômetros de vácuo.
Ver nosso catálogo de manômetrosMais de 143 modelos de manômetros industriais→Tabela rápida de seleção de elementos sensores
Utilize o elemento sensor como primeiro filtro de engenharia antes de escolher o diâmetro da escala, a classe de precisão ou o material da caixa.
| Elemento sensor | Aplicação ideal | Limitação típica | Verificação no pedido de cotação |
|---|---|---|---|
| Tubo Bourdon | Pressão geral de líquidos e gases, faixas médias a elevadas | Não é ideal para pressões muito baixas ou fluidos sujos e cristalizantes sem proteção | Faixa, liga em contacto com o fluido, classe de precisão, vibração e risco de sobrepressão |
| Diafragma | Baixa pressão, fluidos viscosos, corrosivos ou com tendência para entupimento | Normalmente suporta pressões inferiores às configurações Bourdon | Material do diafragma, fluido de enchimento, ligação flangeada ou roscada, método de limpeza |
| Cápsula | Pressão muito baixa de gases secos e verificações de tratamento de ar | Inadequada para líquidos, alta pressão ou serviço sujo | Tipo de gás, faixa baixa, posição de montagem e proteção contra sobrecarga |
Leitura relacionada: seleção de manómetros de pressão diferencial e seleção da classe de precisão de manómetros de pressão.

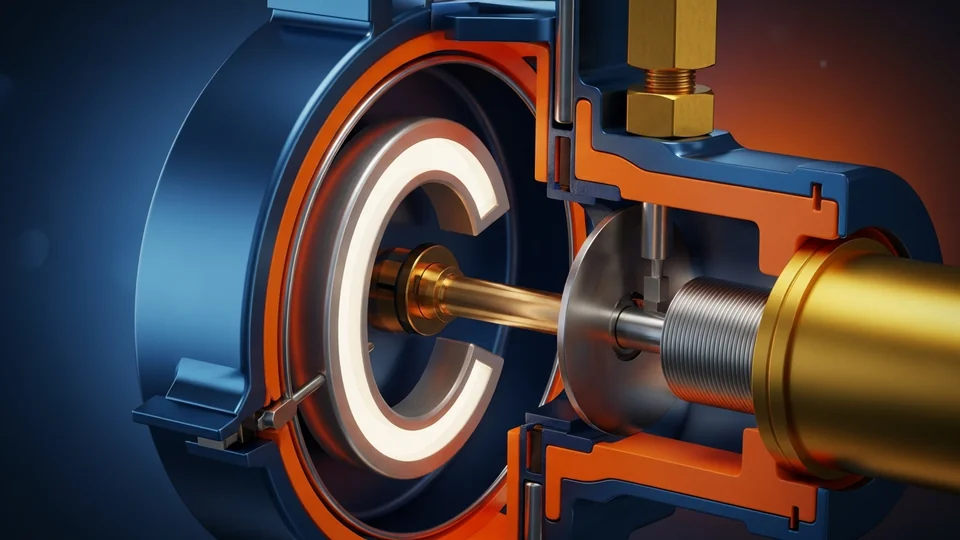

Manómetros com tubo Bourdon para aplicações gerais e de pressão elevada
Um tubo Bourdon é um tubo metálico curvo que tende a endireitar-se ligeiramente à medida que a pressão interna aumenta. O movimento é transmitido através de um mecanismo mecânico ao ponteiro. Os manómetros com tubo Bourdon são amplamente utilizados em faixas de pressão industrial geral porque são compactos, fáceis de ler e económicos.
São adequados para gases e líquidos limpos quando o fluido é compatível com o material em contacto e não entope o espigão. Tubos Bourdon e caixas em aço inoxidável são comuns quando a corrosão ou a exposição exterior são preocupações. Para vibração ou pulsação, podem ser considerados o enchimento com líquido, a montagem remota ou amortecedores.
Para detalhes de instalação, consulte as melhores práticas de instalação de manómetros de pressão e o guia de ligações roscadas para manómetros de pressão.
Um manómetro com tubo Bourdon é frequentemente a escolha padrão para água, ar, óleo e muitos serviços auxiliares, mas essa escolha deve ser sempre verificada. Espigões pequenos podem entupir com líquidos sujos. Componentes em liga de cobre podem ser inadequados para produtos químicos agressivos. Um manómetro montado diretamente num compressor vibratório ou numa bomba hidráulica pode falhar mesmo quando o tipo de elemento e a faixa estão teoricamente corretos.

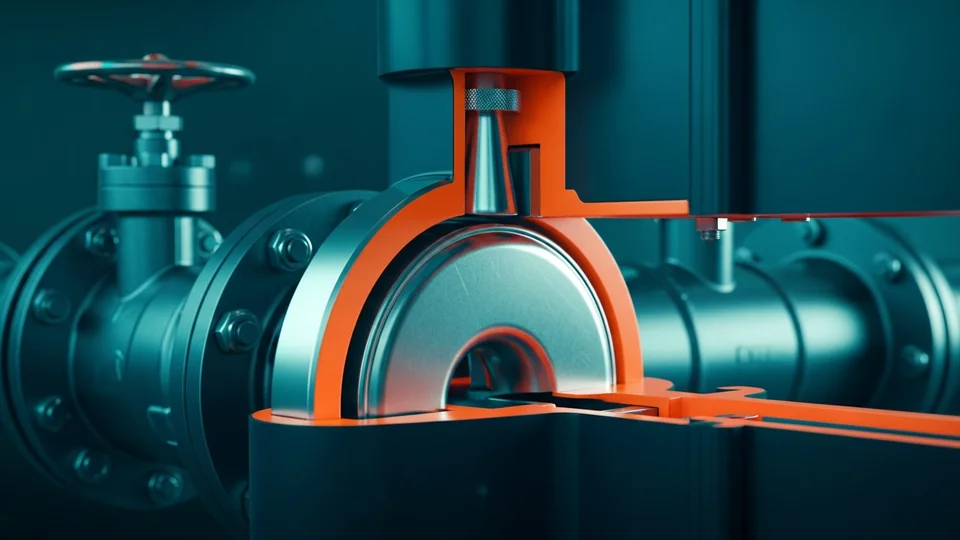

Manómetros de diafragma para baixa pressão e fluidos corrosivos ou com tendência para entupimento
Um manómetro de diafragma utiliza uma membrana flexível fixada na periferia. A pressão deflete a membrana e o mecanismo converte essa deflexão no movimento do ponteiro. As configurações com diafragma são frequentemente consideradas quando a pressão é baixa, o fluido é viscoso ou sujo, ou o processo exige uma interface nivelada ou protegida.
Os selos de diafragma podem isolar o mecanismo do manómetro de fluidos corrosivos, cristalizantes, viscosos ou sanitários. No entanto, é necessário verificar o material do diafragma, o fluido de enchimento, o efeito da temperatura e o tempo de resposta. Uma configuração com diafragma não é automaticamente adequada para todos os processos químicos ou higiénicos.
Para aplicações higiénicas e de processamento alimentar, compare o guia de seleção de manómetros de pressão sanitários. Para decisões relacionadas com corrosão, compare a seleção entre manómetros de pressão em aço inoxidável 316L e latão.
Os manómetros de diafragma e os conjuntos com selo de diafragma são especialmente úteis quando o fluido de processo não deve entrar num espigão pequeno do manómetro. Exemplos incluem lamas de pasta de papel, lamas de águas residuais, fluidos de elevada viscosidade, produtos químicos cristalizantes e linhas em contacto com o produto que exigem limpeza. A contrapartida é que o diafragma, o capilar e o fluido de enchimento podem acrescentar erro de temperatura e uma resposta mais lenta, pelo que o conjunto deve ser especificado como um sistema.
Solicitar um orçamento gratuitoNossos engenheiros respondem em 24 horas→Manómetros de cápsula para pressões muito baixas de gases
Um elemento de cápsula é constituído por dois diafragmas finos unidos em todo o perímetro. Expande-se e contrai-se com pequenas variações de pressão, o que o torna útil para pressões muito baixas de gases, tratamento de ar, monitorização de filtros e medição de tiragem.
Os manómetros de cápsula normalmente não são a escolha correta para líquidos, fluidos sujos ou serviços de alta pressão. O elemento é sensível e pode ser danificado por sobrecarga, condensado ou contaminação. Se o processo puder conter arrastamento de líquidos, utilize proteção ou selecione outro método de medição.
Para aplicações de filtragem ou tratamento de ar em que a tarefa real é medir a diferença de pressão, e não a pressão da linha, consulte o guia de seleção de manómetros de pressão diferencial para filtros.
O espaço superior de digestores, gasómetros e coletores de biometano de baixa pressão são aplicações típicas de elementos de cápsula, mas o próprio fluido acrescenta questões de corrosão por H2S e gestão de condensados à escolha do elemento — consulte o guia de seleção de manómetros de pressão para biogás.
Tabela comparativa para seleção do elemento
| Tipo de elemento | Aplicação ideal | Principais limitações | Pergunta típica de seleção |
|---|---|---|---|
| Tubo Bourdon | Pressão industrial geral, líquidos e gases limpos | Pode entupir ou corroer se o fluido for inadequado | O fluido está limpo e é compatível com o material em contacto? |
| Diafragma | Baixa pressão, fluidos viscosos, fluidos corrosivos ou interfaces niveladas | É necessário analisar os efeitos do fluido de enchimento e da temperatura | O fluido exige isolamento ou uma interface protegida? |
| Cápsula | Pressão muito baixa de gases e indicação de ar/tiragem | Não indicada para alta pressão, líquidos ou serviço sujo | Trata-se de gás limpo com baixa pressão diferencial? |
A classe de precisão deve corresponder à decisão suportada pelo manómetro. Consulte o guia de classes de precisão de manómetros de pressão antes de especificar uma classe mais exigente do que a aplicação necessita.
O que confirmar antes da compra
Antes de selecionar o elemento de um manómetro de pressão, confirme o fluido, a faixa de pressão, a faixa de vácuo ou combinada, a pressão máxima, a temperatura, a pulsação, a vibração, a precisão necessária, a rosca de ligação ou o acessório de manómetro de pressão sanitário, o material em contacto, a orientação de montagem e o acesso para manutenção.
Para serviços de alta pressão, corrosivos, higiénicos, com oxigénio, hidrogénio, vapor ou em áreas classificadas, a seleção final deve ser confirmada face à especificação da instalação. Um artigo breve pode orientar a pré-seleção, mas não substitui a análise de engenharia das condições reais do processo.
Para requisitos documentais, consulte o guia de certificações para exportação de manómetros de pressão.
Ao substituir um manómetro existente, não presuma que o tipo de elemento anterior estava correto. Muitos manómetros instalados foram selecionados a partir do stock, e não com base numa análise do processo. Se o histórico de falhas indicar entupimento, corrosão, oscilação do ponteiro ou deslocamento repetido do zero, a substituição deve reavaliar em conjunto o elemento sensor, a faixa, o material, a ligação e os acessórios de proteção. Para fluidos que exigem isolamento, a página do fabricante de manómetros de pressão de diafragma apresenta os materiais de diafragma e as opções de ligação disponíveis.
Transferir PDF: Guia de manómetros de pressão com enchimento líquido vs secos (PDF) - Compare manómetros secos e com enchimento para aplicações com vibração, pulsação, legibilidade e manutenção.
Como transformar elemento sensor, faixa de pressão, contaminação e tempo de resposta em uma especificação de compra
Uma especificação útil começa pelo processo, não pelo nome do catálogo. Registre o valor normal de operação, os valores mínimo e máximo plausíveis, a condição anormal, a composição do meio, a temperatura do processo e a forma de montagem do instrumento. Em seguida, informe o que o operador precisa visualizar: uma indicação local estável, um pico, uma pressão diferencial, um ponto de comutação ou um valor que será comparado com uma referência calibrada. Essa distinção é importante porque um manômetro pode ser mecanicamente preciso, mas inadequado quando seu elemento sensor, conexão ou resposta não são compatíveis com a instalação.
Separe a condição esperada continuamente do evento de curta duração. Para elemento sensor, faixa de pressão, contaminação e tempo de resposta, o evento momentâneo pode ser mais importante que a leitura média, mas não deve ser tratado simplesmente escolhendo uma faixa de mostrador maior. Uma faixa maior reduz a legibilidade e pode aumentar o erro no ponto de operação. Por outro lado, uma faixa selecionada de forma muito restrita pode expor o elemento a sobrecargas repetidas. Documente o ciclo esperado, a sobrepressão admissível e a indicação necessária durante a partida, parada e limpeza. Se esses valores não estiverem disponíveis, a faixa final deverá continuar sendo uma decisão da engenharia da instalação.
Os detalhes da instalação merecem a mesma atenção que o corpo do manômetro. Confirme se o ponto de tomada está sujeito a vibração, pulsação, golpe de aríete, choque térmico, condensação, lavagem ou atmosfera corrosiva. Instale uma válvula de isolamento quando a manutenção segura exigir esse recurso e considere uma torneira de manômetro, sifão, amortecedor de pulsação, selo diafragma ou montagem remota somente quando seu efeito sobre a resposta e a calibração for conhecido. A rosca de conexão deve corresponder ao componente de acoplamento; roscas NPT, BSP/G e métricas não são intercambiáveis apenas porque seu tamanho nominal parece semelhante. Nunca force uma rosca incompatível nem use vedante para compensar o padrão incorreto.
Antes da liberação, solicite as evidências realmente necessárias para o trabalho: desenho dimensional, declaração dos materiais em contato com o fluido, declaração de exatidão, método de calibração, requisito de teste de pressão e instruções de embalagem ou limpeza. Não solicite certificados como substituto da verificação da química do processo ou da classificação de risco. Normas e especificações do cliente podem definir construção, ensaios ou documentação, mas não comprovam automaticamente a compatibilidade com todas as concentrações, temperaturas ou ciclos de limpeza. O engenheiro responsável deve confrontar a folha de dados do instrumento com o P&ID, a configuração das válvulas e o procedimento de manutenção.
O comissionamento deve estabelecer uma linha de base. Com o processo em uma condição conhecida, registre a indicação do manômetro, a leitura de referência, a temperatura, o estado da bomba ou do compressor e qualquer oscilação do ponteiro. Faça uma nova verificação depois que o sistema atingir a carga normal e após uma parada controlada. Um zero instável, uma resposta lenta, uma linha de impulso obstruída ou um ponteiro inesperadamente silencioso podem ser sinais de falha, e não evidências de bom desempenho. Os registros de tendência também tornam mais confiantes as decisões futuras de substituição, pois o próximo instrumento poderá ser especificado com base no serviço observado, em vez de uma suposição genérica de catálogo.
A conclusão prática para elemento sensor, faixa de pressão, contaminação e tempo de resposta é selecionar a cadeia completa de medição: elemento sensor, material em contato com o fluido, faixa, exatidão, conexão, montagem, acessório de proteção e documentação. A fotografia do produto nesta página identifica a construção real do manômetro Manogauge usada como referência; ela não comprova que a mesma configuração seja correta para todo meio ou pressão. Confirme o modelo final, as dimensões e as opções disponíveis na folha de dados vigente antes da compra.
Pontos principais
- Especifique tubos Bourdon (EN 837-1) para aplicações padrão de alta pressão até 6000 bar com líquidos ou gases limpos.
- Utilize elementos de diafragma (EN 837-2) para fluidos viscosos, cristalizantes ou lamas até 40 bar, eliminando o entupimento em espaços mortos.
- Utilize elementos de cápsula exclusivamente para medição de gases secos a baixa pressão entre 0 e 600 mbar, evitando a retenção de fluido no capilar.
- Selecione elementos de diafragma quando forem necessários materiais exóticos em contacto com o fluido, como Hastelloy ou titânio, para processos altamente corrosivos.
Related PDF guides
Save the related Manogauge guides for procurement and maintenance checks.
Related buyer pages
Diaphragm pressure gauge manufacturerLow-pressure, corrosive, viscous and clogging-media RFQs after comparing gauge types.
Sanitary pressure gauge manufacturerFlush-diaphragm designs are the hygienic-service variant of the diaphragm element compared here.
Related products
- Diaphragm Pressure Gauge - Type 1 (ZX-05-1) — 0–60 kPa
- Capsule Pressure Gauge - Type 1 (ZX-07-1) — 0–60 kPa
- General Pressure Gauge - Radial (ZX-08-R) — 0–40 MPa
Leituras relacionadas
- Norma EN 837-1 para Manômetros: Classe de Exatidão e Guia de Cotação
Guia EN 837-1 para compradores: classe de exatidão, caixas de segurança S1/S2/S3, seleção de faixa, comparação com ASME B40.100 e checklist de documentos para cotação.
- Pressão diferencial em salas limpas: cascata de 10-15 Pa
Monitorização da pressão diferencial em salas limpas: cascata de 10-15 Pa entre graus, antecâmaras e filtros HEPA, manômetros de baixa faixa e calibração.
- Manômetro para celulose e papel: materiais e entupimento
Seleção de manômetros para massa, água branca, vapor e revestimento: por que a fibra entope a tomada, quando usar selo de diafragma, faixa e materiais.
- Guia de seleção de manômetros para bomba centrífuga
Guia para selecionar manômetros de bomba centrífuga: sucção, descarga, faixa, vibração, instalação e diagnóstico.
- Guia de seleção de manômetros hidráulicos
Seleção de manômetros hidráulicos para prensas, unidades de potência e blocos: faixas 0-600 bar, glicerina ou amortecedores, roscas SAE/BSP/NPT e fluidos.
Perguntas frequentes
Qual é a principal diferença entre manómetros de pressão com tubo Bourdon e de diafragma?
Os manómetros com tubo Bourdon funcionam quando a pressão desenrola um tubo curvo e são adequados para fluidos limpos a alta pressão (até 6000 bar). Os manómetros de diafragma utilizam a deflexão de uma membrana flexível e são concebidos para baixas pressões (<40 bar) com fluidos viscosos, corrosivos ou lamas, nos quais o entupimento em espaços mortos é uma preocupação.
Que faixa de pressão pode medir um manómetro de cápsula?
Os elementos de cápsula funcionam eficazmente de 0–1 mbar até 600 mbar. São concebidos especificamente para medir gases secos a pressões muito baixas. Acima de 600 mbar, a configuração de diafragma duplo torna-se ineficiente e é preferível utilizar um tubo Bourdon padrão.
Um manómetro com tubo Bourdon pode medir fluidos corrosivos?
Sim — especifique tubos Bourdon em aço inoxidável 316L ou Hastelloy C-276 para fluidos moderada a altamente corrosivos. Para líquidos extremamente agressivos (ácidos, cloretos), adicione um selo de diafragma com fluido de enchimento PTFE para isolar o elemento Bourdon do contacto direto.

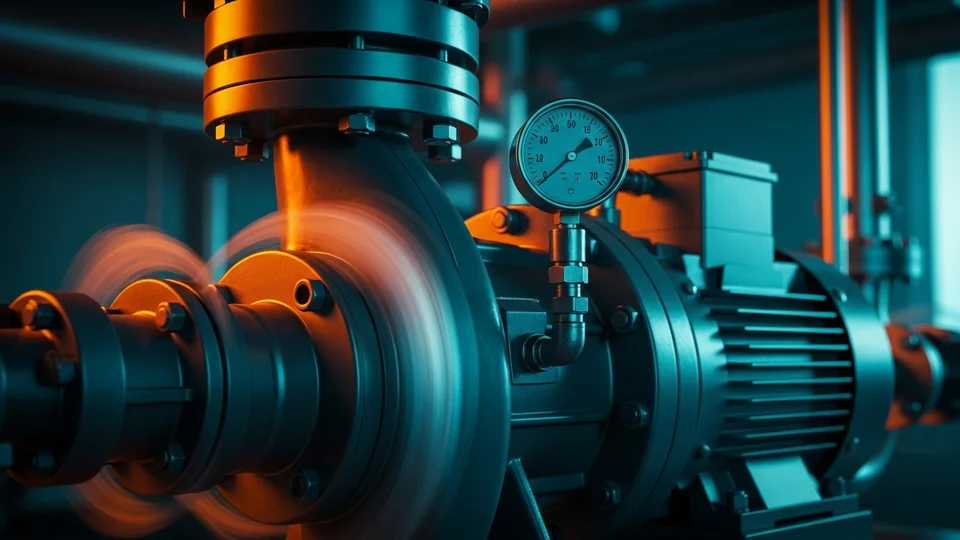

Por que razão a vibração danifica os manómetros com tubo Bourdon?
A vibração contínua provoca encruamento e fissuras por fadiga no material do tubo Bourdon. Em ambientes vibratórios, especifique um manómetro com enchimento líquido (glicerina ou silicone), que amortece a oscilação do ponteiro, reduz o desgaste interno e prolonga a vida útil em 3–5×.
Que tipo de manómetro é necessário para serviços em atmosferas explosivas ATEX?
Qualquer manómetro pode ter certificação ATEX — a certificação aplica-se à caixa, não ao tipo de elemento sensor. No entanto, os manómetros de diafragma são frequentemente preferidos em zonas químicas ATEX porque eliminam a cavidade do espigão do tubo Bourdon, onde resíduos do processo poderiam acumular-se e criar risco de ignição.
Qual é o limite superior prático de pressão para um elemento de manómetro de diafragma?
Os elementos de diafragma são práticos até aproximadamente 60 bar (870 psi). Acima desse valor, a espessura da parede necessária para suportar a pressão reduz a sensibilidade do elemento, tornando o tubo Bourdon mais preciso e económico. Abaixo de 600 mbar, os manómetros de diafragma ou cápsula são preferíveis porque os tubos Bourdon perdem precisão com deflexões muito baixas.
Quando deve ser especificado um manómetro de cápsula em vez de um manómetro de tubo Bourdon ou de diafragma?
Especifique um manómetro de cápsula para faixas inferiores a aproximadamente 200 mbar (2 kPa). Os elementos de cápsula utilizam discos metálicos sobrepostos e são altamente sensíveis a pressões muito baixas. As aplicações típicas incluem a monitorização da relação ar-combustível de queimadores a gás, a perda de carga em filtros de baixa resistência e a medição da pressão em condutas de ar AVAC. Acima de 600 mbar, um manómetro de diafragma ou tubo Bourdon é geralmente mais robusto e económico.
