Instalação de Manômetro: Posição, Sifão e Amortecedor

2026-05-29
Instalação de manômetro industrial em uma tubulação de processo com um sifão
Um manômetro Manogauge corretamente instalado com um sifão para serviço de alta temperatura.

A instalação adequada do manômetro é fundamental para leituras precisas, vida útil prolongada e manutenção da validade da garantia. A instalação incorreta pode levar a falhas prematuras, medições imprecisas e riscos de segurança. Este guia fornece as melhores práticas essenciais para manômetros industriais Manogauge, cobrindo tudo, desde a orientação de montagem e proteção térmica até o amortecimento de pulsação e técnicas de conexão adequadas. A adesão a estas diretrizes, que se alinham com padrões como EN 837-1 e ASME B40.100, garante desempenho e confiabilidade ideais em ambientes industriais exigentes. Compreender essas nuances é vital para distribuidores B2B, fabricantes de equipamentos OEM e engenheiros de planta que buscam maximizar o tempo de atividade da instrumentação e a integridade dos dados.

1. Posição e Orientação de Montagem

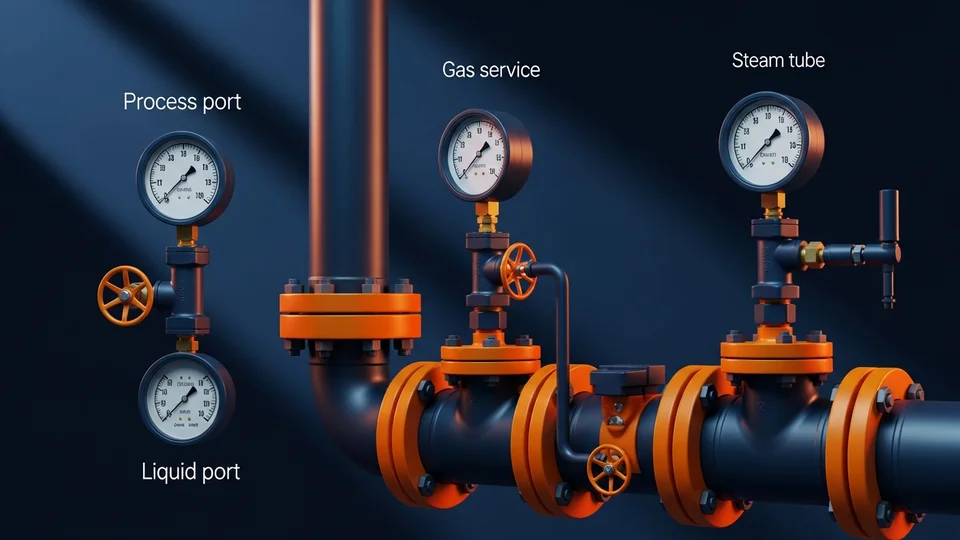

Manômetro com tubo Bourdon montado verticalmente em um tubo
Montagem vertical correta de um manômetro com a conexão de processo voltada para baixo.

A posição de montagem de um manómetro de tubo Bourdon influencia significativamente a sua precisão e longevidade. Na maioria das aplicações, o manómetro deve ser montado verticalmente, com a ligação ao processo orientada para baixo. Esta orientação permite que qualquer condensado ou fluido de processo seja drenado para longe do tubo Bourdon, evitando acumulações que poderiam causar erros de medição ou corrosão. Também garante que o mecanismo interno opere sob a carga gravitacional prevista no projeto, minimizando o esforço sobre os pivôs e articulações.

Quando a montagem vertical não é viável, como em linhas horizontais, recomenda-se uma solução de montagem remota utilizando uma linha de impulso. Se a montagem horizontal direta for inevitável, certifique-se de que o manómetro está posicionado de modo a evitar bolsas de líquido no tubo Bourdon. Em aplicações com gases, a orientação é menos crítica, mas continua a ser preferível uma ligação para baixo para impedir que partículas se depositem no interior do tubo Bourdon.

As variações da temperatura ambiente também podem afetar a precisão do manómetro. De acordo com a EN 837-1, um desvio em relação à temperatura de referência, normalmente 20°C, pode introduzir erros. A cada alteração de 10°C, considere um erro aproximado de 0,4% do intervalo de escala total. Por isso, evite a exposição direta à luz solar ou a proximidade de fontes de calor. Se variações extremas de temperatura forem inevitáveis, considere manómetros com compensação de temperatura ou montagem remota num ambiente controlado. Certifique-se sempre de que o mostrador é facilmente visível para inspeções e leituras de rotina, mantendo um ângulo de observação confortável e iluminação adequada.

A vedação das roscas e a seleção da porta são explicadas no guia de ligações roscadas NPT, BSP e métricas.

É possível montar um manómetro na horizontal?

Sim, mas a montagem horizontal não é a condição de referência. Um manómetro de tubo Bourdon é calibrado com o mostrador na vertical e a ligação ao processo orientada para baixo, salvo se outra orientação for acordada no momento da encomenda. Rodar o mesmo manómetro de modo que o mostrador fique voltado para cima altera a forma como o peso do mecanismo — e, numa caixa cheia de líquido, o peso do fluido de enchimento — atua sobre o mecanismo, manifestando-se como um desvio do zero e não como um erro de amplitude. Quando o manómetro possui um regulador de zero, reajuste-o após a instalação, à temperatura de funcionamento, utilizando uma referência conhecida. Quando não possui, indique a posição de montagem pretendida na encomenda para que o instrumento seja calibrado nessa posição.

Os limites práticos da montagem horizontal são tanto mecânicos como metrológicos. Uma ligação horizontal pode reter condensado ou líquido de processo no tubo Bourdon; sedimentos e lamas depositam-se em vez de regressarem à linha, e, numa caixa cheia de líquido, o nível de enchimento fica junto ao visor, dificultando a leitura do mostrador. Quando a linha é horizontal, mas o mostrador tem de ficar voltado para o operador, utilize uma linha de impulso curta ou especifique um manómetro com ligação traseira ou para painel, em vez de virar o instrumento de lado. Nunca rode um manómetro pela caixa para direcionar o mostrador: rode-o na ligação ao processo, utilizando uma chave de apoio no acessório, ou instale um adaptador.

Quatro estilos de montagem abrangem praticamente todas as instalações industriais, e a escolha determina a ligação a encomendar:

Alguns serviços determinam a configuração de montagem por código, e não por preferência. As colunas de sprinklers contra incêndio, por exemplo, exigem um manómetro listado numa ligação dedicada com válvula, para que possa ser isolado e substituído sem drenar o sistema — consulte os requisitos para manómetros de pressão em sprinklers contra incêndio para obter os detalhes de UL 393 e NFPA 25.

Ver nosso catálogo de manômetrosComece pela faixa, o meio, o material e a conexão.→

2. Serviço com Vapor: Quando Utilizar um Tubo Sifão

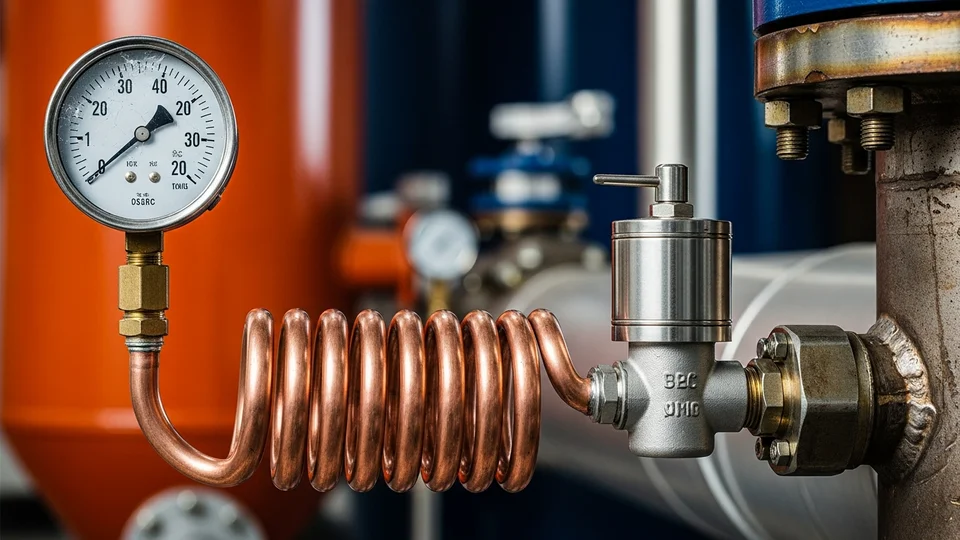

Sifão de aço inoxidável conectado a um manômetro
Um sifão de aço inoxidável protegendo um manômetro em uma aplicação de vapor.

Em serviços com vapor ou em qualquer aplicação em que a temperatura do fluido de processo exceda 60°C (140°F), é obrigatório utilizar um tubo sifão, também conhecido como sifão pigtail ou sifão em espiral. A principal função do tubo sifão é proteger o tubo Bourdon e os componentes internos do manómetro contra a exposição direta ao fluido de processo a alta temperatura. Sem um sifão, o calor extremo degradaria rapidamente os componentes metálicos sensíveis do manómetro, provocando fadiga do material, deriva de calibração e falha prematura.

O tubo sifão funciona criando uma barreira de condensado ou uma zona de dissipação de calor. À medida que o vapor entra no sifão, condensa-se na secção em espiral, formando um selo líquido. Este condensado transmite a pressão do processo ao manómetro, impedindo simultaneamente que o vapor quente o alcance diretamente. A área superficial ampliada do sifão também facilita a transferência de calor para o ar ambiente, arrefecendo ainda mais o fluido antes de este chegar ao manómetro.

Antes da colocação em serviço, o tubo sifão deve ser cheio com água ou com um líquido adequado que não congele em ambientes frios, para estabelecer esta barreira protetora. Este pré-enchimento é essencial para garantir proteção imediata no arranque do sistema. A Manogauge recomenda a utilização de sifões em aço inoxidável para aplicações com vapor, devido à sua elevada resistência à corrosão e integridade a altas temperaturas. Verifique sempre a compatibilidade do material do sifão com o fluido de processo e as condições de funcionamento, de modo a evitar ataque químico ou fissuração por corrosão sob tensão.

As configurações para vapor e serviços especiais devem ser verificadas de acordo com as recomendações de seleção e instalação de manómetros da EN 837-2.

Para o dimensionamento específico de sifões, a seleção da faixa do manómetro e o tipo de válvula em caldeiras a vapor, consulte o guia de seleção de manómetros e sifões para caldeiras a vapor.

Tem dúvidas? Pergunte aos nossos engenheirosWhatsApp · resposta em 24 h→

3. Proteção contra Pulsações: Amortecedores e Válvulas de Agulha

As pressões pulsantes, comuns em linhas de descarga de bombas, saídas de compressores e sistemas hidráulicos, são uma das principais causas de falha prematura dos manómetros. Estas rápidas flutuações de pressão provocam desgaste excessivo no tubo Bourdon, nas engrenagens do mecanismo e no ponteiro, resultando em oscilação do ponteiro, redução da precisão e, por fim, fadiga mecânica. Para as atenuar, são essenciais os amortecedores de pulsações. Quando a vibração é a principal preocupação, um manómetro cheio de líquido oferece amortecimento interno por óleo como primeira medida.

São utilizados dois dispositivos principais para proteção contra pulsações: amortecedores e válvulas de agulha. Um amortecedor é um dispositivo passivo concebido para absorver ou restringir picos de pressão. Normalmente contém um elemento poroso, como metal sinterizado ou um bujão restritor, ou um pequeno orifício que amortece as flutuações de pressão antes de estas chegarem ao manómetro. Os amortecedores estão disponíveis em diversos materiais e tamanhos de orifício, para se adequarem a fluidos de processo e frequências de pulsação específicos. Para fluidos viscosos, um amortecedor do tipo pistão pode ser mais adequado.

Uma válvula de agulha proporciona amortecimento ajustável. Ao fechar parcialmente a válvula, o fluxo de fluido de processo para o manómetro é restringido, suavizando eficazmente as pulsações de pressão. Isto oferece maior flexibilidade para ajustar o efeito de amortecimento às condições específicas da aplicação. No entanto, requer um ajuste cuidadoso durante a colocação em serviço, para obter o amortecimento ideal sem introduzir um atraso de resposta excessivo. Tanto os amortecedores como as válvulas de agulha também protegem o manómetro contra picos súbitos de pressão durante o arranque ou a paragem do sistema. Para obter a máxima eficácia, certifique-se sempre de que o dispositivo de amortecimento está instalado diretamente a montante do manómetro.

Para serviços pulsantes, compare manómetros secos e cheios de líquido e a abordagem de dados do instrumento nos formulários de especificação ISA-S20.

Se a oscilação do ponteiro continuar após as verificações básicas de instalação, compare o guia de seleção de amortecedores para manómetros com o guia de proteção contra sobrepressão de manómetros. Os amortecedores reduzem os impulsos de pressão, enquanto a proteção contra sobrepressão trata de eventos de sobrecarga; resolvem modos de falha diferentes.

Solicitar um orçamento gratuitoUma especificação breve já basta para iniciar a análise do orçamento.→

4. Ligação ao Processo: Vedação de Roscas e Torque

Uma ligação ao processo adequada é fundamental para garantir um funcionamento sem fugas e uma transmissão precisa da pressão. Os tipos de ligação mais comuns são as roscas NPT (National Pipe Taper) e G (BSPP - British Standard Parallel Pipe). Para ligações NPT, é necessário utilizar um vedante de roscas, como fita de PTFE ou vedante líquido para tubos. Aplique o vedante apenas nas roscas macho, deixando as duas primeiras roscas sem produto para evitar que partículas de vedante entrem na linha de processo e possam obstruir o manómetro ou os componentes do sistema. Para ligações G, utiliza-se uma anilha de vedação, por exemplo de cobre, PTFE ou vedação colada, que veda na face da ligação e não nas roscas.

Os valores de torque são essenciais para evitar fugas e danos no manómetro ou na ligação. O aperto excessivo pode deformar o mecanismo interno do manómetro, causando erros de calibração ou até fissuras na caixa. O aperto insuficiente resultará em fugas. Embora os valores específicos de torque variem conforme o tamanho e o material da rosca, uma orientação geral para ligações NPT é apertar manualmente e, em seguida, utilizar uma chave para mais 1 a 2 voltas. Consulte sempre as recomendações do fabricante ou normas relevantes, como a ASME B40.100, para obter especificações precisas de torque. Para ligações G, aperte até que a anilha de vedação fique comprimida, garantindo uma vedação firme e estanque sem aplicar força excessiva.

Durante a instalação, utilize sempre uma chave de apoio no acessório da ligação ao processo para evitar torcer a caixa do manómetro ou a tubagem do processo. Nunca utilize a caixa do manómetro como alavanca. Certifique-se de que o manómetro está corretamente orientado antes do aperto final. Em manómetros de pressão diferencial (DP), as linhas de impulso devem ter o mesmo comprimento e estar cheias com o mesmo fluido, para garantir uma transmissão precisa da pressão e minimizar erros causados por diferenças de carga hidrostática.

As leituras de aceitação devem ser comparadas com o guia de seleção da classe de precisão de manómetros.

A seleção da rosca é uma fonte frequente de fugas após trabalhos de substituição. Antes de combinar componentes NPT, BSPT, G/BSPP ou métricos, verifique o método de vedação no guia de ligações roscadas para manómetros.

Consultoria gratuita de seleção de manômetroInforme suas condições de trabalho — sem compromisso→

5. Colocação em Serviço, Manutenção e Critérios de Serviço da EN 837-2

Na colocação inicial em serviço, introduza lentamente a pressão no manómetro para evitar picos súbitos que possam danificar o tubo Bourdon. Observe se o movimento do ponteiro é suave e certifique-se de que este regressa ao zero quando a pressão é aliviada. Verifique se a leitura do manómetro coincide com uma referência conhecida ou com outro instrumento calibrado. Em manómetros com ponteiro ajustável, efetue os ajustes de zero necessários antes de colocar o sistema em plena operação. Certifique-se sempre de que as válvulas de raiz de isolamento e os manifolds de três válvulas são operados corretamente, para evitar sobrepressão ou danos durante o arranque e a paragem.

A manutenção de rotina inclui inspeções visuais periódicas para detetar sinais de danos, corrosão ou fugas. Verifique a oscilação do ponteiro, que indica problemas de pulsação, e certifique-se de que o mostrador está limpo e legível. A recalibração deve ser realizada de acordo com as normas da planta, normalmente anualmente ou sempre que houver suspeita de comprometimento da precisão. Em manómetros utilizados em serviços críticos, podem ser necessárias verificações mais frequentes. Consulte o guia de calibração e rastreabilidade de manómetros para conhecer os intervalos de calibração ISO 9001, os certificados de rastreabilidade e os critérios de aceitação. Substitua qualquer manómetro que apresente sinais de danos significativos ou imprecisão persistente.

A EN 837-2 estabelece critérios específicos para o serviço e a substituição de manómetros. Os principais indicadores de substituição incluem: ponteiro que não regressa ao zero, oscilação excessiva do ponteiro, danos visíveis na caixa ou no visor, corrosão interna ou leituras consistentemente fora da classe de precisão especificada. O cumprimento destes critérios assegura fiabilidade e segurança contínuas. Os manómetros de pressão em aço inoxidável Manogauge foram concebidos para serviços industriais exigentes, mas a instalação e a manutenção adequadas são essenciais para alcançar toda a sua vida útil operacional e manter a validade da garantia.

Se os sintomas persistirem após a correção da instalação, utilize o guia de resolução de problemas de falhas em manómetros.

Para decisões de colocação em serviço em que seja necessário comparar leituras entre instrumentos, consulte o guia de seleção da classe de precisão de manómetros. A classe de precisão, a faixa do mostrador e as evidências de calibração devem corresponder à decisão apoiada pelo manómetro.

Em aplicações de alta temperatura com fluidos de transferência de calor, aplicam-se requisitos adicionais de isolamento. Consulte o guia de seleção de manómetros industriais para conhecer configurações com capilar, limites de temperatura e compatibilidade do fluido de enchimento. Quando estão envolvidos serviços de ar comprimido ou gás, o guia de monitorização da pressão do ar comprimido abrange manómetros de estações de compressores, pontos de DP de secadores e recomendações de instalação para monitorização da pressão da linha.

Para manómetros novos que chegam às instalações, verifique a conformidade antes do envio e da instalação utilizando a lista de verificação do teste de aceitação em fábrica de manómetros — abrange evidências de calibração, verificações dimensionais, testes de fugas e documentação necessária antes da entrega.

Transferir PDF: Guia de Instalação e Manutenção (PDF) - Verificações de montagem, vedação, amortecimento, calibração e inspeção para a instalação de manómetros.

Para consultar todos os materiais de referência sobre manómetros num único local, visite a biblioteca de recursos PDF da Manogauge.

Pontos principais

Related PDF guides

Save the related Manogauge guides for procurement and maintenance checks.

Related buyer pages

Pressure gauge manufacturer China

Rebuild a failed installation point with the right range, thread and mounting from the factory.

Liquid-filled pressure gauge supplier

Liquid-filled gauges for pump discharge, compressor and hydraulic mounting points.

Stainless steel pressure gauge manufacturer

Stainless gauges where siphons, isolation valves and outdoor mounting expose the case to corrosion.

Explosion proof pressure gauge manufacturer

Hazardous-area installation points also need zone, gas group and T-class confirmed before the gauge is fitted.

Sanitary pressure gauge manufacturer

Hygienic lines require drainable, dead-leg-free mounting instead of a standard threaded socket.

Related products

Leituras relacionadas

Perguntas frequentes

Por que é necessário um tubo sifão em aplicações com vapor?

Um tubo sifão protege o manómetro contra vapor a alta temperatura (>60°C), criando uma barreira de condensado. Isto evita a exposição direta ao calor, que poderia degradar o tubo Bourdon e os componentes internos, causando falhas prematuras e leituras imprecisas.

Qual é o torque correto para ligações NPT de manómetros?

Para ligações NPT, aperte o manómetro manualmente e, em seguida, utilize uma chave para mais 1 a 2 voltas. Utilize sempre uma chave de apoio no acessório da ligação ao processo. Consulte a ASME B40.100 ou as especificações do fabricante para obter valores precisos e evitar o aperto excessivo.

Como as variações da temperatura ambiente afetam a precisão dos manómetros?

As alterações da temperatura ambiente podem causar a expansão ou contração térmica do tubo Bourdon, provocando erros de leitura. De acordo com a EN 837-1, um desvio de 10°C em relação à temperatura de referência de 20°C pode introduzir aproximadamente 0,4% de erro do intervalo de escala total. Evite a luz solar direta ou fontes de calor.

Quando devo utilizar um amortecedor de pulsações em vez de uma válvula de agulha?

Um amortecedor proporciona um amortecimento passivo e fixo, sendo ideal para pulsações constantes. Uma válvula de agulha oferece amortecimento ajustável, permitindo um ajuste fino para diferentes frequências de pulsação ou condições de processo. Ambos protegem o manómetro contra o desgaste em linhas de bombas e compressores.

Quais são os erros comuns que anulam a garantia de um manómetro?

Os erros comuns incluem: sobrepressão, instalação inadequada, como não utilizar um sifão em serviços com vapor, aperto excessivo das ligações, utilização de fluidos de processo incompatíveis, danos físicos causados por manuseamento incorreto e ausência de amortecedores de pulsações em ambientes com pulsações elevadas.

Que informações devem ser incluídas ao solicitar um manómetro para uma nova instalação?

Envie a pressão normal, a pressão máxima, o meio, a temperatura, a rosca da ligação, a direção de montagem, o risco de vibração ou pulsação, o tamanho do mostrador, a preferência de material e a quantidade. Estes dados ajudam os engenheiros a selecionar a faixa, o enchimento, o sifão, o amortecedor e os acessórios de isolamento.

É possível montar um manómetro com o mostrador voltado para baixo?

Não é recomendado. A montagem vertical, com o mostrador voltado para cima e a ligação orientada para baixo, é o padrão para manómetros de tubo Bourdon. A montagem horizontal ou invertida pode introduzir erros de carga estática, permitir a acumulação de condensado no interior da caixa e deslocar a leitura de zero até ±2%, dependendo do projeto do manómetro.

Com que frequência os manómetros devem ser recalibrados após a instalação?

A ISO 9001 exige um intervalo baseado no risco, e não um calendário fixo. Aplicações críticas para a segurança ou de alta precisão normalmente requerem recalibração a cada 6-12 meses. Manómetros de serviços auxiliares podem exigir apenas uma verificação anual. Recalibre sempre após qualquer evento de sobrecarga, impacto físico ou desvio de leitura sem explicação.

É possível montar um manómetro na horizontal?

Sim, mas esta não é a posição de referência da calibração. Um manómetro de tubo Bourdon é calibrado com o mostrador na vertical e a ligação orientada para baixo, salvo se outra orientação for acordada na encomenda. Assim, montá-lo com o mostrador voltado para cima provoca um desvio do zero causado pelo peso do mecanismo e, em caixas cheias de líquido, pelo fluido de enchimento. Reajuste o zero após a instalação, à temperatura de funcionamento, se o manómetro tiver um regulador de zero, ou indique a posição de montagem no momento da encomenda. Uma ligação horizontal também pode reter condensado ou sedimentos no tubo Bourdon; por isso, prefira uma linha de impulso curta ou um manómetro com ligação traseira ou para painel, em vez de virar o instrumento de lado.
