Liquid-Filled vs Dry Pressure Gauges
Comparação de manômetros preenchidos e secos para vibração, pulsação e manutenção.
A seleção do manômetro correto exige a avaliação tanto do ambiente operacional quanto dos parâmetros do processo. Um ponto de decisão fundamental é a escolha entre um manômetro de caixa seca padrão e um com enchimento de líquido. Embora visualmente semelhantes, o seu desempenho em condições dinâmicas difere significativamente. Os manômetros com enchimento de líquido são projetados especificamente para neutralizar os efeitos prejudiciais da vibração e da pulsação, que são comuns em ambientes industriais. Este artigo fornece os critérios técnicos para especificar o tipo de manômetro apropriado para garantir a precisão da medição, a legibilidade e uma vida útil prolongada em aplicações exigentes.
O que são manómetros de pressão secos e com enchimento líquido
Manómetros de pressão secos vs. com enchimento líquido é uma questão de seleção relacionada com legibilidade, vibração, temperatura e manutenção. Um manómetro seco contém ar no interior da caixa, em redor do mecanismo. Um manómetro com enchimento líquido acrescenta glicerina, óleo de silicone ou outro fluido compatível em redor do mecanismo, para amortecer o movimento do ponteiro e reduzir o desgaste.
O elemento sensor continua normalmente a ser um tubo Bourdon nas gamas de pressão industriais comuns. O fluido de enchimento, por si só, não torna o manómetro mais preciso nem altera a pressão nominal do elemento sensor. A sua principal função é modificar o comportamento do ponteiro e do mecanismo quando o instrumento é exposto a vibração, pulsação ou choque mecânico.
Antes de escolher uma caixa com enchimento, confirme o meio de processo, a temperatura ambiente, a temperatura do processo, a necessidade de ventilação da caixa, a posição de montagem e se uma fuga do fluido de enchimento poderia criar um problema de segurança ou higiene.
Comparar opções de manômetros para esta aplicaçãoComece pela faixa, o meio, o material e a conexão.→Tabela comparativa: manómetros secos, com glicerina e com silicone
O fluido de enchimento deve ser selecionado de acordo com o ambiente operacional, e não tratado como uma melhoria universal.
| Tipo de manómetro | Melhor aplicação | Limitação | Verificação no RFQ |
|---|---|---|---|
| Manómetro seco | Pressão estável, painéis interiores e serviço estático limpo | Oscilação do ponteiro sob vibração ou pulsação | Confirmar o nível de vibração e a estabilidade da pressão |
| Manómetro com glicerina | Bombas, compressores e amortecimento geral de vibrações | A viscosidade altera-se em serviço a baixa temperatura e pode não ser adequada para meios oxidantes | Confirmar a temperatura ambiente e a compatibilidade com o meio |
| Manómetro com silicone | Variações de temperatura mais amplas e serviço a baixa temperatura | Custo superior e necessidade de revisão da compatibilidade | Confirmar a temperatura ambiente mínima/máxima |
Leitura relacionada: seleção de amortecedores de pulsação e boas práticas de instalação.
Onde o enchimento líquido ajuda — e onde não ajuda

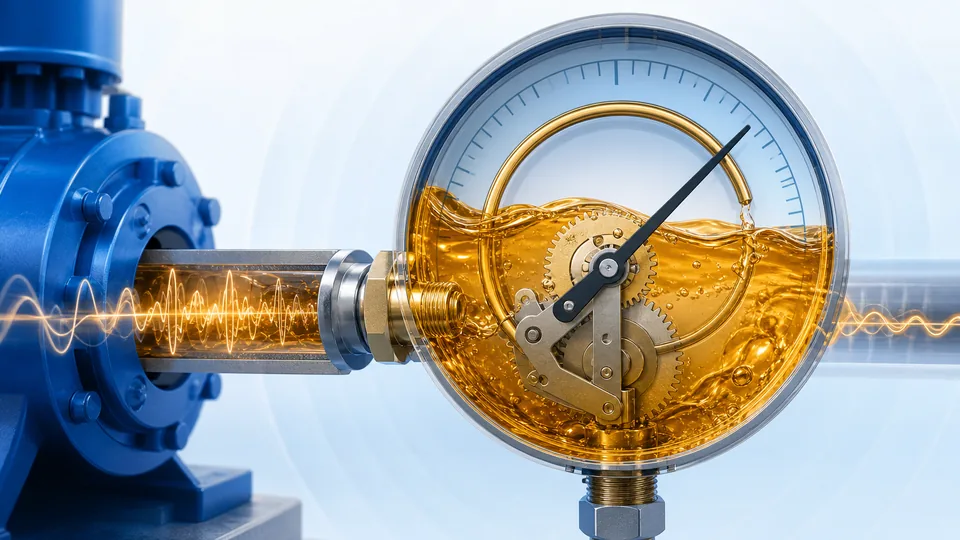

O enchimento líquido é mais útil quando o corpo do manómetro vibra ou quando flutuações moderadas de pressão dificultam a leitura do ponteiro. O fluido viscoso abranda o movimento rápido do ponteiro, lubrifica o mecanismo interno e pode reduzir a fadiga causada por vibração contínua em bombas, compressores, motores, unidades hidráulicas e equipamentos móveis.
Contudo, não resolve todas as leituras instáveis. Se a própria pressão do processo apresentar pulsações acentuadas, poderá ser necessário utilizar um amortecedor, uma válvula de agulha, uma linha de montagem remota ou um amortecedor de pulsação no processo. Se o verdadeiro risco for uma sobrepressão, a solução poderá ser a seleção da gama, um limitador de pressão ou uma caixa de segurança, em vez do enchimento líquido.
Para estas decisões relacionadas, consulte o guia de seleção de amortecedores para manómetros de pressão e o guia de proteção contra sobrepressão de manómetros de pressão.
Tabela de seleção para manómetros secos e com enchimento líquido
| Condição | Manómetro seco | Manómetro com enchimento líquido | Nota de seleção |
|---|---|---|---|
| Linha estável de ar limpo ou água | Normalmente suficiente | Frequentemente desnecessário | Escolher primeiro uma gama legível e uma classe de exatidão adequada |

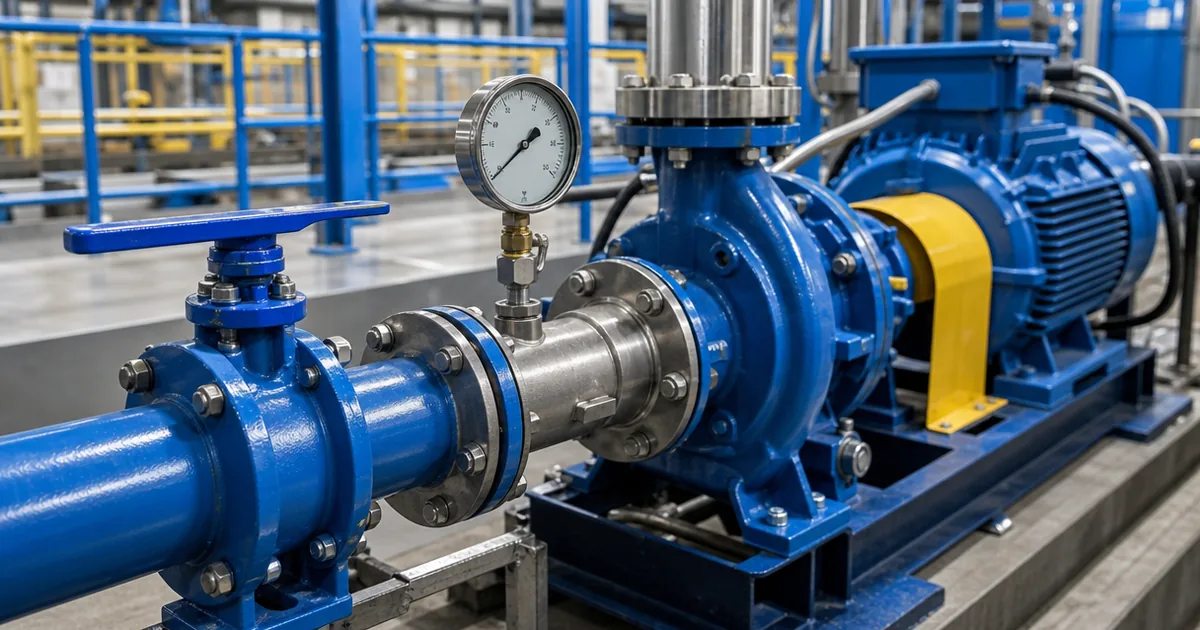

| Vibração de bomba ou compressor | O ponteiro pode oscilar | Frequentemente melhora a legibilidade | Verificar o suporte de montagem e a configuração da válvula de isolamento |
| Unidade de potência hidráulica | Pode desgastar-se rapidamente | Escolha comum | Verificar também os picos de pressão e o tipo de rosca da porta de teste |
| Temperatura ambiente elevada | Sem problema de expansão do enchimento | O fluido de enchimento e a ventilação devem ser analisados | O silicone pode ser considerado quando a glicerina não for adequada |
| Serviço alimentar, farmacêutico ou de oxigénio | Pode ser mais fácil de justificar | Apenas com design compatível e aprovação | Não assumir que o enchimento padrão com glicerina é aceitável |
Para serviço hidráulico, consulte o guia de seleção de manómetros de pressão hidráulica. Para linhas de processo higiénicas, consulte o guia de seleção de manómetros sanitários antes de utilizar qualquer caixa com enchimento.
Em muitas falhas de manutenção, chega-se à conclusão errada porque o movimento do ponteiro é atribuído exclusivamente à qualidade do manómetro. Um manómetro seco instalado num skid de bomba vibratório pode ser perfeitamente aceitável numa bancada, mas ilegível em serviço. Por outro lado, um manómetro com enchimento pode parecer estável enquanto uma pulsação oculta do processo continua a sobrecarregar o tubo Bourdon. Assim, a questão útil no RFQ não é apenas seco ou com enchimento, mas que tipo de movimento o manómetro terá de suportar.
Enviar faixa, meio e conexão para revisão técnicaUma especificação breve já inicia a cotação.→Limites de temperatura, ventilação e fluidos de enchimento
O fluido de enchimento expande-se e contrai-se com a temperatura. Muitos manómetros com enchimento líquido necessitam de ventilação da caixa ou de um tampão de compensação de pressão, para evitar que a pressão interna da caixa desloque o ponteiro ou exerça tensão sobre o visor. Se um manómetro com enchimento for instalado sob luz solar direta, junto a tubagens de vapor ou em condições exteriores de congelação, o fluido de enchimento e o design da caixa devem ser verificados face às temperaturas ambiente e de processo reais.
A glicerina é comum em serviço industrial geral, enquanto o óleo de silicone é frequentemente considerado para gamas de temperatura mais amplas. A escolha final depende do design do fornecedor, do meio, da temperatura, dos produtos químicos de limpeza, dos requisitos de segurança e da possibilidade de tolerar uma fuga do fluido de enchimento.
A instalação continua a ser importante. Um manómetro com enchimento pode falhar prematuramente se a rosca estiver incorreta, se o manómetro for utilizado como ponto de aplicação de uma chave, se a linha de impulso acumular detritos ou se a gama for demasiado baixa para a pressão de arranque. Consulte as boas práticas de instalação de manómetros de pressão antes de considerar o enchimento líquido como a única solução.
O enchimento da caixa também afeta os procedimentos de serviço. Pode ser necessário abrir o tampão de ventilação dos manómetros com enchimento após a instalação, especialmente quando são expedidos de uma altitude e instalados noutra, ou quando a temperatura ambiente sofre alterações significativas. Se o tampão permanecer fechado quando for necessária ventilação, a pressão interna da caixa poderá influenciar o ponteiro. Se permanecer aberto em áreas sujeitas a lavagem, exteriores ou sujidade, poderá entrar contaminação. Siga as instruções do fornecedor para o design específico da caixa.
Solicitar um orçamento gratuitoNossos engenheiros respondem em 24 horas→Lista prática de verificação para RFQ
Ao solicitar um manómetro de pressão seco ou com enchimento líquido, especifique o meio de processo, a pressão normal, a pressão máxima, a pulsação da pressão, a temperatura ambiente, a temperatura do processo, a fonte de vibração, o diâmetro do mostrador, a rosca de ligação, a orientação de montagem, o material em contacto com o meio e a classe de exatidão necessária.
Para serviço limpo e estável, um manómetro seco pode ser mais simples e fácil de manter. Para equipamentos vibratórios, um manómetro com enchimento líquido pode tornar as leituras locais utilizáveis e prolongar a vida útil do mecanismo. Em caso de pulsações de pressão severas, meios corrosivos, linhas higiénicas, serviço de oxigénio ou áreas perigosas, a seleção final deve ser confirmada pelo engenheiro responsável ou pela especificação do projeto.
Para contexto de exatidão e calibração, compare o guia sobre classes de exatidão de manómetros de pressão e o guia sobre certificações de exportação de manómetros de pressão.
Para a normalização de peças sobressalentes, evite converter todos os manómetros para versões com enchimento sem analisar o serviço. Mantenha manómetros secos onde a leitura seja estável e o ambiente seja limpo; reserve as versões com enchimento líquido para locais onde tenham sido observadas vibração, oscilação do ponteiro ou desgaste do mecanismo. Isto mantém o inventário simples e protege os instrumentos nos pontos de maior risco.
Lista de verificação para RFQ: inclua a gama de pressão, o ponto normal de operação, os meios de processo, a preferência de material em contacto com o meio, o material da caixa, o diâmetro do mostrador, a ligação roscada, a posição de montagem, a quantidade, os certificados necessários e o prazo de entrega pretendido. Estes dados permitem ao fornecedor confirmar se um manómetro seco, um manómetro com enchimento líquido, um amortecedor, um selo diafragma, um manómetro diferencial ou um transmissor é a opção mais segura.
Para solicitar manómetros com enchimento líquido destinados a bombas, compressores ou serviço hidráulico, consulte a página da Manogauge sobre fornecedores de manómetros de pressão com enchimento líquido, com configurações com glicerina e silicone.
Pontos principais
- Escolha manómetros secos para aplicações estáticas e sem vibração, nas quais o custo seja um fator prioritário.
- Especifique manómetros com enchimento líquido para reduzir a vibração mecânica, a pulsação da pressão e a condensação interna.
- Selecione enchimento com glicerina para gamas de temperatura padrão (-20°C a 60°C) e óleo de silicone para temperaturas mais amplas ou extremas.
- O enchimento líquido prolonga a vida útil do manómetro ao amortecer as oscilações e lubrificar continuamente os componentes internos.
- Em ambientes de elevada humidade ou exteriores, um manómetro selado e com enchimento líquido evita a corrosão interna e o embaciamento do mostrador.
Related PDF guides
Save the related Manogauge guides for procurement and maintenance checks.
Related buyer pages
Liquid-filled pressure gauge supplierMove from dry-vs-filled selection to pump, compressor and hydraulic RFQs.
Related products
- Liquid-Filled Pressure Gauge - Radial (ZX-06-R) — 0–60 MPa
- Shock-Resistant Pressure Gauge - Radial (ZX-03-R) — 0–270 psi
Leituras relacionadas
- Pressão no Resfriamento Líquido de Data Centers de IA
O monitoramento de pressão no resfriamento líquido de data centers de IA ajuda a verificar pressão da CDU, equilíbrio dos manifolds, risco de vazamento e carga de filtros.
- Manômetros 316L ou latão: guia de corrosão
Selecione as partes molhadas corretas para seu manômetro. Compare a resistência à corrosão do aço inox 316L e do latão em fluidos industriais comuns.
- Seleção de manômetro para refrigerante A2L R-454B
Seleção de manômetro A2L R-454B: manifold, tabela PT, portas de serviço, faixa e fluxo seguro HVAC.
- Guia de seleção de manômetros para bomba centrífuga
Guia para selecionar manômetros de bomba centrífuga: sucção, descarga, faixa, vibração, instalação e diagnóstico.
- Guia de seleção de manômetros hidráulicos
Seleção de manômetros hidráulicos para prensas, unidades de potência e blocos: faixas 0-600 bar, glicerina ou amortecedores, roscas SAE/BSP/NPT e fluidos.
Perguntas frequentes
Quando devo escolher um manómetro de pressão com enchimento líquido em vez de um manómetro seco?
Escolha um manómetro com enchimento líquido quando a aplicação envolver vibração, pulsação da pressão ou picos frequentes de pressão — situações comuns em saídas de bombas, compressores e sistemas hidráulicos. O fluido de enchimento (glicerina ou óleo de silicone) amortece a oscilação do ponteiro, prolonga a vida útil do manómetro até 5× e mantém a legibilidade em condições severas.
Qual é a diferença entre a glicerina e o óleo de silicone como fluidos de enchimento?
A glicerina é o fluido de enchimento padrão, com classificação de −20 °C a +60 °C e adequada à maioria das aplicações industriais, incluindo aplicações de qualidade alimentar. O óleo de silicone amplia essa gama para −40 °C / +200 °C, sendo a escolha para instalações exteriores, serviço criogénico ou aplicações em sistemas de oxigénio nas quais a glicerina seja incompatível.
Um manómetro de pressão com enchimento líquido pode ser utilizado em aplicações de alta temperatura?
Os manómetros padrão com enchimento de glicerina têm uma classificação até +60 °C de temperatura ambiente. Para temperaturas superiores, especifique enchimento com óleo de silicone (classificado até +200 °C) ou utilize um manómetro seco com um conjunto de sifão capilar, mantendo o corpo do manómetro afastado do calor do processo.
O que acontece se um manómetro de pressão com enchimento líquido começar a perder fluido?
Uma fuga de fluido indica uma janela da caixa fissurada ou um vedante danificado — normalmente causada por sobrepressão, envelhecimento por radiação UV ou ataque químico. Substitua imediatamente o manómetro; um manómetro parcialmente cheio perde a capacidade de amortecimento de vibrações e falhará prematuramente. O fluido de enchimento não constitui um perigo para o processo, mas não deve ser libertado em sistemas de qualidade alimentar ou de oxigénio.
Os manómetros de pressão com enchimento líquido estão em conformidade com a EN 837-1?
Sim. A EN 837-1 abrange manómetros de tubo Bourdon secos e com enchimento líquido e especifica classes de exatidão (0.1 a 4.0) aplicáveis a ambos os tipos. Os modelos com enchimento líquido da Manogauge estão em conformidade com a classe de exatidão 1.6 da EN 837-1, estando disponível a classe 1.0 mediante pedido.
Posso adaptar um manómetro seco para enchimento com fluido no local?
Não — o enchimento no local não é recomendado. A caixa deve ser selada em condições controladas e a quantidade de fluido deve deslocar todo o ar. Tentar encher um manómetro seco no local normalmente deixa bolhas de ar presas, causando histerese do ponteiro e leituras imprecisas. Solicite sempre manómetros pré-cheios de fábrica.
Para manómetros de pressão exteriores em climas frios, é melhor utilizar glicerina ou silicone?
O enchimento com silicone é preferível para instalações exteriores em climas frios. A glicerina padrão torna-se significativamente mais viscosa abaixo de −10°C e pode congelar a temperaturas inferiores, provocando lentidão do ponteiro ou fissuras na caixa. O silicone permanece fluido até −60°C. Em áreas de processamento alimentar ou farmacêutico onde a contaminação por glicerina seja uma preocupação, o silicone também é a opção mais segura. A glicerina é menos dispendiosa e adequada para ambientes interiores ou com temperatura controlada.
Quando é preferível utilizar um manómetro de pressão seco em vez de um manómetro com glicerina?
Especifique um manómetro seco para serviços limpos, estáticos e sem pulsação, nos quais a contaminação pelo fluido de enchimento seja uma preocupação — linhas de ar comprimido, serviço de oxigénio ou aplicações em contacto com alimentos com requisitos rigorosos de higiene. Os manómetros secos também são mais fáceis de inspecionar visualmente, pois não há alteração da cor do fluido para distinguir de uma contaminação do processo, e pesam menos. Os manómetros com enchimento líquido são geralmente preferíveis sempre que ocorram vibração, pulsação ou grandes variações de temperatura.
