A seleção de manômetros para refrigerante A2L R-454B tornou-se um tema prático no serviço HVAC, à medida que novas bombas de calor e condicionadores adotam refrigerantes de menor GWP, como R-454B e R-32. O manômetro não define a carga sozinho; ele fornece referência de alta e baixa pressão que deve ser interpretada com etiqueta do equipamento, tabela PT do fabricante, temperaturas e procedimento de serviço aprovado.

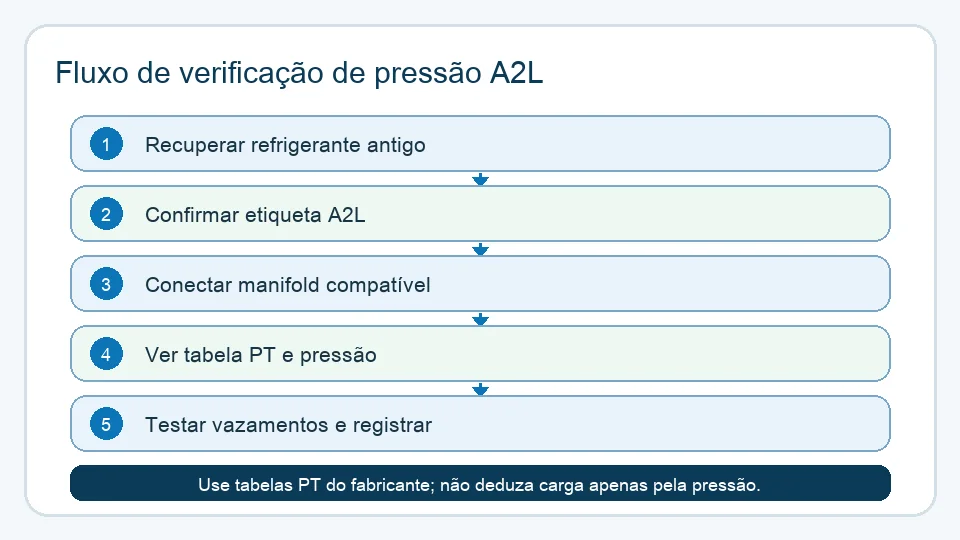

A2L refrigerant service pressure checks
A seleção de manômetros para refrigerante A2L R-454B tornou-se um tema prático no serviço HVAC, à medida que novas bombas de calor e condicionadores adotam refrigerantes de menor GWP, como R-454B e R-32. O manômetro não define a carga sozinho; ele fornece referência de alta e baixa pressão que deve ser interpretada com etiqueta do equipamento, tabela PT do fabricante, temperaturas e procedimento de serviço aprovado.
Reference links: Bosch A2L guide and EPA SNAP.
Ver manômetros para refrigeranteMais de 143 modelos de manômetros industriais→Refrigerant manifold gauge use environment
A refrigerant manifold gauge is a paired temporary service tool. The blue gauge reads the low side and the red gauge reads the high side. It connects to HVAC service ports with compatible hoses during commissioning, recovery, evacuation checks and troubleshooting. It is different from a permanent pressure gauge on a water pipe or industrial process line. General mechanical gauge handling principles are covered in pressure gauge installation best practices.
Leia o manômetro em relação ao valor de saturação correto: ponto de bolha, ponto de orvalho e glide
O R-454B é uma mistura zeotrópica, portanto não ferve nem condensa a uma única temperatura como um refrigerante de componente único. A uma dada pressão, a mistura tem duas temperaturas de saturação: o ponto de bolha, onde o último líquido começa a ferver, e o ponto de orvalho, onde o último vapor se condensa. A diferença entre eles é o glide de temperatura. Esta é a razão mais comum pela qual uma leitura de pressão correta leva a uma conclusão de serviço errada em um trabalho com A2L.
A regra que os técnicos precisam é curta: o superaquecimento é calculado a partir do ponto de orvalho, e o sub-resfriamento a partir do ponto de bolha. Use a coluna errada e o resultado será deslocado pelo valor total do glide, na direção que faz um sistema com pouca carga parecer aceitável.
| Tarefa de serviço | Onde a pressão é lida | Valor de saturação a ser usado | Comparar com | Erro comum |
|---|---|---|---|---|
| Superaquecimento do evaporador | Porta de serviço de sucção, lado de baixa | Ponto de orvalho nessa pressão | Temperatura medida na linha de sucção | Usar o ponto de bolha ou um anel de escala impresso para outro refrigerante |
| Sub-resfriamento do condensador | Linha de líquido ou porta do lado de alta | Ponto de bolha nessa pressão | Temperatura medida na linha de líquido | Usar um valor médio de glide retirado de uma tabela genérica |
| Verificação da carga | Ambos os lados, após o procedimento do OEM | O que for especificado no manual do equipamento | Carga por peso e o valor da placa de identificação | Tratar a pressão isoladamente como um método de carregamento |
| Pressão estática ou verificação de vazamento | Circuito isolado a uma temperatura conhecida | Pressão de saturação na temperatura ambiente | Temperatura ambiente no mesmo momento | Interpretar uma mudança de pressão causada pela temperatura como um vazamento |
Obtenha os valores de bolha e orvalho dos dados de pressão-temperatura do fornecedor do refrigerante ou do manual de serviço do fabricante do equipamento para esse refrigerante específico. Um anel de escala impresso em um manifold mais antigo, ou um aplicativo P-T configurado para um refrigerante diferente, não é um substituto. Onde o glide for importante para a decisão — superaquecimento marginal, um evaporador longo, uma condição de baixa carga — confirme o valor com o fornecedor do refrigerante em vez de assumir que é insignificante.
Solicitar cotação ZX-10Nossos engenheiros respondem em 24 horas→ZX-10 range, connection and readability
Manogauge ZX-10 refrigerant pressure gauge data includes 0-800 psi range, 50-80 mm dial sizes, steel case options, ±1.6 / 2.5% accuracy and 7/16 inch UNF connection. Buyers confirm refrigerant, hose set, service port, pressure scale and dial language before ordering. Related pages: ZX-10-R, ZX-10-A, thread connection guide and RFQ.
O que um mostrador de 0-800 psi realmente resolve: classe de exatidão em termos de campo
A exatidão de um manômetro mecânico é expressa como uma porcentagem do fundo de escala, não da leitura. Em uma escala ampla de refrigerante, isso tem uma grande consequência prática: o mesmo manômetro que é confortavelmente exato em uma pressão do lado de alta pode ser quase inutilizável em uma pressão do lado de baixa. Vale a pena apresentar a aritmética a um distribuidor antes que ele padronize um único mostrador para todos os trabalhos.
| Classe de exatidão | Tolerância em uma escala de 0-800 psi | Em uma leitura de 100 psi | Em uma leitura de 250 psi | Em uma leitura de 450 psi |
|---|---|---|---|---|
| 1.6 | ±12.8 psi | ±12.8% da leitura | ±5.1% da leitura | ±2.8% da leitura |
| 2.5 | ±20 psi | ±20% da leitura | ±8.0% da leitura | ±4.4% da leitura |
Traduza isso para o número que realmente importa para o técnico dividindo a tolerância pela inclinação da curva de pressão-temperatura naquele ponto, que pode ser lida diretamente em duas linhas adjacentes da tabela P-T. Se a tabela mostrar cerca de 5 psi por K perto do ponto de operação, uma tolerância de ±20 psi corresponde a cerca de ±4 K de temperatura de saturação — a mesma ordem de magnitude do próprio alvo de superaquecimento. Leia a inclinação da tabela para o refrigerante e a pressão em questão, em vez de assumir um valor fixo.
Três conclusões práticas se seguem. Use um mostrador dedicado para o lado de baixa ou um manovacuômetro para trabalhos de sucção, em vez de ler um valor baixo na parte inferior de uma escala de 800 psi. Especifique a classe de exatidão mais rigorosa onde a leitura alimenta uma decisão de superaquecimento ou sub-resfriamento. E trate o conjunto do manifold como um instrumento comparativo para solução de problemas, com as decisões de carga e comissionamento confirmadas por carga por peso, medição de temperatura calibrada e o procedimento do OEM. O explicativo da norma EN 837-1 aborda como as classes de exatidão são definidas, e o guia de cálculo da faixa do manômetro aborda como combinar a faixa com a leitura que você precisa.
Safety context and pressure-reading limits
A2L is associated with lower flammability than higher-flammability refrigerants, but safe service still requires ventilation, leak control, approved tools, trained technicians and manufacturer service guide. Universal fit is not automatic. The order data covers pressure range, units, hoses, 7/16 inch UNF connection, materials, leak-tightness, temperature and documentation. Safety context: AHRI Safe Refrigerant Transition and ASHRAE standards.
Distributor and service-team checklist
Before placing an order, confirm the serviced refrigerants, complete manifold or replacement gauge head, psi/bar scale, dial size, radial or axial connection, OEM dial artwork, packaging and sample requirement. Manogauge can review range, connection, dial and packaging for export and OEM orders from Zhejiang, China, while final approval remains tied to the buyer’s equipment and local service rules.
Pontos principais
- Refrigerantes A2L, como o R-454B e o R-32, tornam as verificações de pressão mais dependentes das etiquetas do equipamento, tabelas P-T, leituras de temperatura e procedimentos de serviço documentados.
- O R-454B é uma mistura zeotrópica: calcule o superaquecimento a partir do ponto de orvalho e o sub-resfriamento a partir do ponto de bolha, e obtenha ambos os valores dos dados do refrigerante ou do OEM, em vez de um anel de escala impresso.
- A exatidão mecânica é uma porcentagem do fundo de escala, então um mostrador de 0-800 psi resolve o lado de alta muito melhor do que o lado de baixa; especifique um mostrador dedicado para o lado de baixa ou um manovacuômetro para trabalhos de sucção.
- Os pedidos de manômetros para refrigerante ZX-10 incluem verificações para a faixa de 0-800 psi, conexão UNF de 7/16 polegadas, compatibilidade de mangueiras, escala do mostrador e requisitos de embalagem do OEM.
- A pressão por si só não confirma a carga; é um sinal de campo dentro de um procedimento que também utiliza carga por peso, medição de temperatura calibrada, verificação de vazamentos e as instruções do fabricante do equipamento.
Related buyer pages
Refrigerant pressure gauge supplierRefrigerant-compatible Bourdon tube gauge options for HVAC/R buyers.
Related products
- Refrigerant Pressure Gauge - Radial (ZX-10-R) — 0–800 psi
- Liquid-Filled Pressure Gauge - Radial (ZX-06-R) — 0–60 MPa
Leituras relacionadas
- Guia de Seleção de Manômetros para Refrigerante de Chiller
Como selecionar manômetros para circuitos de refrigerante de chiller: alta pressão, baixa pressão, composto, vácuo Torr e CO2 — faixas, materiais, tipos de conexão e lista de verificação RFQ.
- Manômetros 316L ou latão: guia de corrosão
Selecione as partes molhadas corretas para seu manômetro. Compare a resistência à corrosão do aço inox 316L e do latão em fluidos industriais comuns.
- Guia de monitoramento de pressão em refrigeração com amônia
Guia de monitoramento de pressão em refrigeração com amônia: faixa, materiais, ΔP, instalação e limites de segurança.
- Guia de proteção contra sobrepressão em manômetros
Guia de proteção contra sobrepressão em manômetros: bombas, golpe de aríete, pulsação, amortecedores, limitadores de pressão, caixas de segurança e verificações de cotação.
- Tabela de roscas NPT, BSP e G para manômetros
1/2" NPT e G1/2 têm os mesmos 14 TPI e mesmo assim não vedam entre si. Tabela de roscas com TPI, diâmetro externo e vedação: NPT, BSPT (R/Rc), G/BSPP e métrica.
Perguntas frequentes
What is an A2L R-454B refrigerant pressure gauge used for?
It is used in an HVAC manifold set to read high-side and low-side pressure during service, recovery, evacuation checks and troubleshooting. The reading is interpreted with the equipment label, manufacturer PT chart, measured temperatures and approved service procedure.
Can pressure alone confirm the correct R-454B charge?
No. Pressure alone is not a complete charging method. For A2L refrigerants such as R-454B or R-32, technicians follow the equipment manufacturer procedure and compare pressure with temperature and PT chart data.
Where does a refrigerant manifold gauge connect?
A paired refrigerant manifold gauge connects to rated HVAC or refrigeration service ports using compatible hoses and valves. It is a temporary service tool, different from a single permanent gauge for water or coolant pipes.
What ZX-10 specifications are checked before ordering?
The order review covers the 0-800 psi pressure range, dial size, scale units, 7/16 inch UNF connection, hose compatibility, refrigerant service target, readability, packaging and OEM dial requirements.
Does one gauge configuration fit every A2L refrigerant service?
Universal compatibility is not automatic. Buyers request confirmation for the exact gauge configuration and target refrigerant service. Manogauge can review range, connection, dial and OEM requirements before quotation.
O R-454B tem glide de temperatura e isso muda a forma como leio o manômetro?
Sim. O R-454B é uma mistura zeotrópica, portanto, a uma dada pressão, ele tem um ponto de bolha e um ponto de orvalho, em vez de uma única temperatura de saturação. O superaquecimento deve ser calculado a partir do ponto de orvalho e o sub-resfriamento a partir do ponto de bolha; usar o ponto errado desloca o resultado pelo valor total do glide. Obtenha ambos os valores dos dados do fornecedor do refrigerante ou do manual de serviço do equipamento para esse refrigerante.
Um conjunto de manifold para R-410A pode ser usado com R-454B?
A faixa de pressão pode parecer compatível, mas essa não é toda a questão. O anel de escala P-T impresso para outro refrigerante não se aplica, as mangueiras, vedações e o próprio conjunto do manifold devem ser classificados e aprovados pelo fabricante da ferramenta para serviço com A2L, e o procedimento de serviço do fabricante do equipamento rege o trabalho. Confirme a declaração por escrito do fabricante da ferramenta sobre A2L em vez de inferir a compatibilidade a partir da faixa de pressão.
Por que um manômetro de refrigerante de 0-800 psi parece impreciso no lado de baixa?
Porque as classes de exatidão mecânica são uma porcentagem do fundo de escala, não da leitura. Um manômetro de classe 2.5 em uma escala de 0-800 psi tem uma exatidão de aproximadamente mais ou menos 20 psi em qualquer ponto do mostrador, o que representa 8% de uma leitura de 250 psi, mas 20% de uma leitura de 100 psi. Para trabalhos no lado de baixa, use um mostrador dedicado de baixa faixa ou um manovacuômetro, ou um manômetro digital, em vez da parte inferior de uma escala ampla de alta pressão.
