Pressure Gauge Material Selection Guide
Notas de materiais para partes molhadas, caixa, visor, mecanismo e conexão.
A seleção dos materiais das partes molhadas — principalmente o tubo Bourdon e o soquete — é uma decisão crítica que determina a vida útil, a precisão e a segurança de um manômetro. Enquanto o latão oferece uma solução de baixo custo para fluidos benignos, o aço inoxidável 316L proporciona a resistência à corrosão necessária para uma vasta gama de processos industriais. Compreender os mecanismos de falha específicos de cada liga em diferentes ambientes químicos é essencial para a especificação correta do instrumento e para prevenir falhas prematuras, contaminação do processo ou vazamentos catastróficos. Esta análise fornece uma base técnica para a escolha entre estes materiais comuns e identifica quando são necessárias ligas de maior desempenho.
Partes molhadas de manómetros de pressão em aço inoxidável 316L vs latão

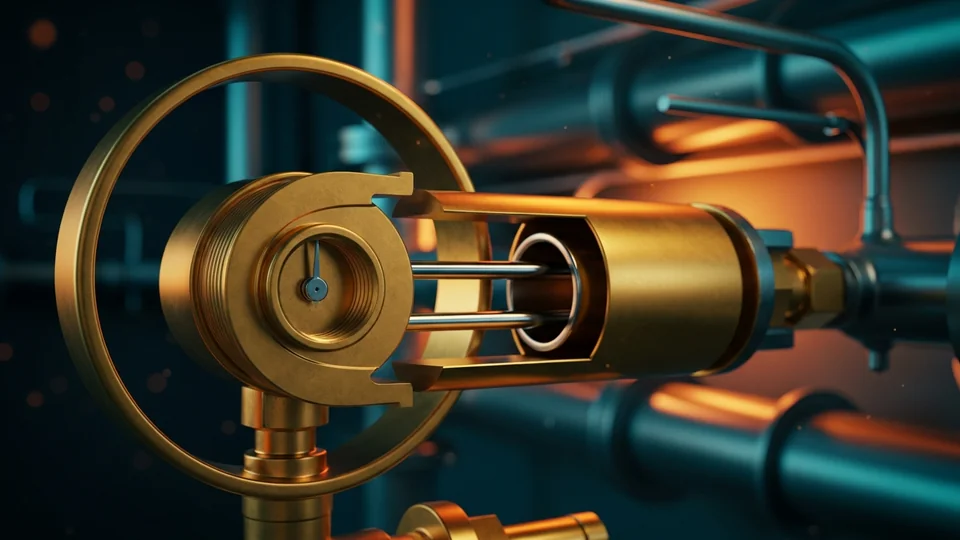

As partes molhadas do manómetro de pressão são os componentes que entram em contacto com o fluido de processo, normalmente o tubo Bourdon, o corpo, o limite de enchimento do selo diafragma ou a ligação ao processo. As partes molhadas em latão são económicas para ar limpo, água pouco agressiva e muitos serviços auxiliares não corrosivos. As partes molhadas em aço inoxidável 316L são selecionadas quando a corrosão, a lavagem, o contacto com alimentos, o condensado, o risco de amoníaco ou a exposição a cloretos tornam as ligas de cobre inadequadas.
A escolha deve basear-se no fluido real, na concentração e na temperatura, e não apenas na gama de pressão. Um manómetro preciso em bancada pode falhar prematuramente se o corpo ou o tubo Bourdon forem atacados pelo fluido de processo. Para fluidos agressivos, um selo diafragma com material molhado especial pode ser mais seguro do que expor diretamente o mecanismo do manómetro.
Ver nosso catálogo de manômetrosMais de 143 modelos de manômetros industriais→Tabela de compatibilidade com fluidos
A escolha do material deve começar pelo fluido de processo e pelo fluido de limpeza, sendo depois verificada em função da temperatura, concentração e tempo de exposição.
| Fluido ou ambiente | Risco para o manómetro em latão | Risco para o manómetro em 316L | Melhor formulação para o pedido de cotação |
|---|---|---|---|
| Água limpa ou ar pouco agressivo | Frequentemente aceitável quando o risco de corrosão é baixo | Normalmente aceitável, mas pode ter um custo superior | Confirmar a química da água e o material da ligação |
| Água do mar ou água rica em cloretos | Risco de dezincificação e corrosão | Risco de corrosão por picadas com concentrações ou temperaturas elevadas | Solicitar material molhado compatível ou selo diafragma |
| Serviço com amoníaco | Evitar geralmente ligas de cobre | Frequentemente preferido, mas os requisitos do sistema continuam a prevalecer | Indicar amoníaco R717, gama de pressão e método de limpeza |
| Limpeza CIP/SIP ou produtos químicos agressivos | Normalmente inadequado | Pode ainda exigir uma liga ou vedante especial | Fornecer o nome do produto químico, concentração, temperatura e tempo de exposição |
Leitura relacionada: monitorização da pressão em refrigeração com amoníaco e seleção de manómetros sanitários.
Comportamento da corrosão em fluidos comuns de processo
A compatibilidade do material depende do serviço. O latão pode ser adequado para ar comprimido seco e muitos circuitos de água AVAC, mas é normalmente evitado em amoníaco, água do mar, ácidos fortes, limpeza cáustica, água desionizada e contacto com produtos sanitários. O aço inoxidável 316L melhora a resistência em muitos serviços industriais e alimentares, mas não é universal. Elevados teores de cloretos, ácidos fortes, temperaturas elevadas e condições de estagnação em frestas podem ainda provocar corrosão por picadas ou corrosão sob tensão.
| Serviço | Preocupação típica | Orientação para as partes molhadas |
|---|---|---|
| Ar comprimido | Condensado, arrastamento de óleo e humidade exterior | Latão ou 316L, dependendo da norma da fábrica e do risco de corrosão |
| Refrigeração com amoníaco | Incompatibilidade com ligas de cobre | Utilizar partes molhadas em aço inoxidável e confirmar os requisitos de segurança locais |
| Alimentos, bebidas e CIP | Produtos químicos de limpeza, higiene e frestas | Preferir 316L e construção com diafragma sanitário quando houver contacto com o produto |
| Água do mar ou salmoura | Corrosão por picadas causada por cloretos | O 316L pode ser insuficiente; analisar as opções de ligas para o selo diafragma |
PREN, limpeza CIP/SIP e quando o 316L não é suficiente
PREN, ou número equivalente de resistência a picadas, é um índice comparativo utilizado para analisar a resistência à corrosão por picadas causada por cloretos em aços inoxidáveis. É útil como conceito de triagem, mas não comprova, por si só, a adequação ao serviço. A temperatura, o oxigénio, as frestas, os depósitos, os produtos químicos de limpeza e o tempo de exposição podem alterar o comportamento da corrosão.
Para utilidades CIP e SIP, o aço inoxidável 316L é frequentemente uma base prática, sobretudo quando o manómetro está separado do produto por um selo diafragma higiénico. Confirme o elastómero, o fluido de enchimento, o acabamento superficial, o tamanho do clamp e a temperatura de limpeza antes de aprovar o instrumento. Se o fluido for altamente corrosivo, utilize um selo diafragma com material molhado verificado, como Hastelloy, Monel, tântalo ou uma construção revestida com PTFE, quando apropriado.
Solicitar um orçamento gratuitoNossos engenheiros respondem em 24 horas→Comparação de ligas: valores de PREN na decisão pelo 316L
O PREN é calculado como %Cr + 3.3 x %Mo + 16 x %N, pelo que o teor de molibdénio é o fator que distingue o 316L do 304L em serviços com cloretos. A tabela abaixo coloca na mesma escala as ligas normalmente disponibilizadas para as partes molhadas de manómetros de pressão.
| Liga molhada | PREN (típico) | Onde é normalmente considerada |
|---|---|---|
| Latão (CuZn) | — | Ar limpo, água pouco agressiva e serviços auxiliares AVAC |
| 304 / 304L | 18–20 | Água industrial geral e serviços sem cloretos |
| 316 / 316L | 24–26 | Grande parte dos serviços químicos, sanitários e próximos de ambientes marinhos |
| 904L | 34–36 | Ácido sulfúrico diluído e maior exposição a cloretos |
| Duplex 2205 | 34–36 | Serviços com cloretos que exigem resistência mecânica e resistência à SCC |
| Super duplex 2507 | 42–43 | Água do mar e serviços de processo com elevada concentração de cloretos |
| Alloy C-276 | 68–70 | Ácidos fortes, cloro húmido e fluidos mistos agressivos |
O PREN classifica a resistência à corrosão por picadas numa comparação laboratorial com cloretos. Não classifica a resistência a ácidos fortes, limpeza cáustica, amoníaco ou combinações galvânicas, nem fornece informação sobre a qualidade da soldadura, o acabamento superficial ou a geometria das frestas no manómetro acabado. Utilize-o como etapa de triagem e confirme depois a escolha final com base no fluido real, concentração, temperatura e regime de limpeza.
Lista de verificação para pedidos de cotação: manómetros em 316L vs latão
Um pedido de cotação útil deve indicar o fluido, concentração, temperatura, pressão normal e máxima, produtos químicos de limpeza, rosca de ligação, tamanho do mostrador, orientação de montagem, material molhado, material da caixa e se é necessário um selo diafragma. Não solicite apenas um “manómetro de aço inoxidável” ou “manómetro de latão”; especifique quais as peças que devem ser de aço inoxidável e se a caixa, o corpo, o tubo Bourdon e a ligação ao processo estão todos incluídos.
Para decisões relacionadas, consulte a seleção de manómetros de pressão para refrigeração com amoníaco, o guia de manómetros sanitários para alimentos e bebidas e o guia de roscas e ligações para manómetros de pressão.
Para solicitar manómetros de pressão em aço inoxidável 304 ou 316L, em configuração seca ou preenchida com líquido, consulte a página da Manogauge sobre fabrico de manómetros de pressão em aço inoxidável.
Como transformar concentração de cloretos, temperatura, materiais em contato com o fluido, pares galvânicos e química de limpeza em uma especificação de compra
Uma especificação útil começa pelo processo, não pelo nome do catálogo. Registre o valor normal de operação, os valores mínimo e máximo plausíveis, a condição anormal, a composição do meio, a temperatura do processo e a forma de montagem do instrumento. Em seguida, informe o que o operador precisa visualizar: uma indicação local estável, um pico, uma pressão diferencial, um ponto de comutação ou um valor que será comparado com uma referência calibrada. Essa distinção é importante porque um manômetro pode ser mecanicamente preciso, mas inadequado quando seu elemento sensor, conexão ou resposta não são compatíveis com a instalação.
Separe a condição esperada continuamente do evento de curta duração. Para concentração de cloretos, temperatura, materiais em contato com o fluido, pares galvânicos e química de limpeza, o evento momentâneo pode ser mais importante que a leitura média, mas não deve ser tratado simplesmente escolhendo uma faixa de mostrador maior. Uma faixa maior reduz a legibilidade e pode aumentar o erro no ponto de operação. Por outro lado, uma faixa selecionada de forma muito restrita pode expor o elemento a sobrecargas repetidas. Documente o ciclo esperado, a sobrepressão admissível e a indicação necessária durante a partida, parada e limpeza. Se esses valores não estiverem disponíveis, a faixa final deverá continuar sendo uma decisão da engenharia da instalação.
Os detalhes da instalação merecem a mesma atenção que o corpo do manômetro. Confirme se o ponto de tomada está sujeito a vibração, pulsação, golpe de aríete, choque térmico, condensação, lavagem ou atmosfera corrosiva. Instale uma válvula de isolamento quando a manutenção segura exigir esse recurso e considere uma torneira de manômetro, sifão, amortecedor de pulsação, selo diafragma ou montagem remota somente quando seu efeito sobre a resposta e a calibração for conhecido. A rosca de conexão deve corresponder ao componente de acoplamento; roscas NPT, BSP/G e métricas não são intercambiáveis apenas porque seu tamanho nominal parece semelhante. Nunca force uma rosca incompatível nem use vedante para compensar o padrão incorreto.
Antes da liberação, solicite as evidências realmente necessárias para o trabalho: desenho dimensional, declaração dos materiais em contato com o fluido, declaração de exatidão, método de calibração, requisito de teste de pressão e instruções de embalagem ou limpeza. Não solicite certificados como substituto da verificação da química do processo ou da classificação de risco. Normas e especificações do cliente podem definir construção, ensaios ou documentação, mas não comprovam automaticamente a compatibilidade com todas as concentrações, temperaturas ou ciclos de limpeza. O engenheiro responsável deve confrontar a folha de dados do instrumento com o P&ID, a configuração das válvulas e o procedimento de manutenção.
O comissionamento deve estabelecer uma linha de base. Com o processo em uma condição conhecida, registre a indicação do manômetro, a leitura de referência, a temperatura, o estado da bomba ou do compressor e qualquer oscilação do ponteiro. Faça uma nova verificação depois que o sistema atingir a carga normal e após uma parada controlada. Um zero instável, uma resposta lenta, uma linha de impulso obstruída ou um ponteiro inesperadamente silencioso podem ser sinais de falha, e não evidências de bom desempenho. Os registros de tendência também tornam mais confiantes as decisões futuras de substituição, pois o próximo instrumento poderá ser especificado com base no serviço observado, em vez de uma suposição genérica de catálogo.

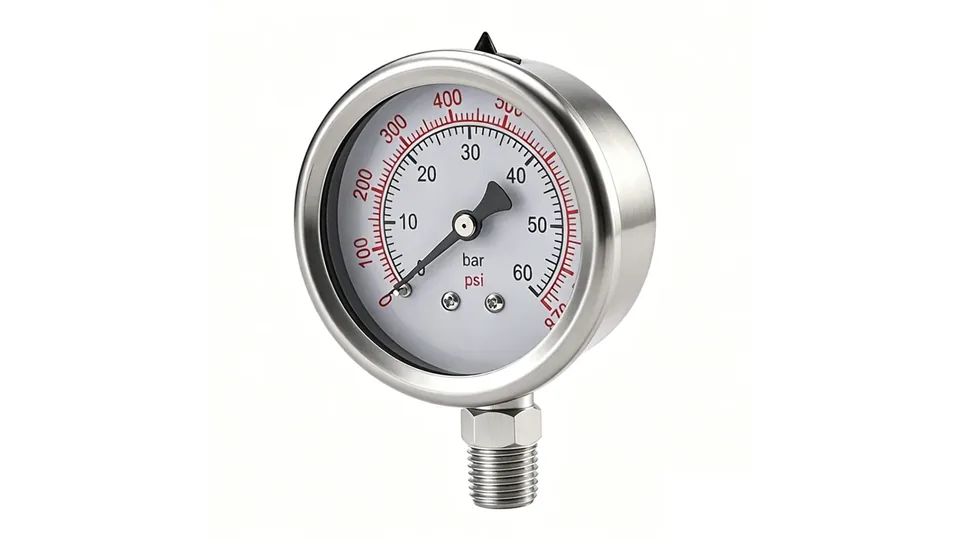

A conclusão prática para concentração de cloretos, temperatura, materiais em contato com o fluido, pares galvânicos e química de limpeza é selecionar a cadeia completa de medição: elemento sensor, material em contato com o fluido, faixa, exatidão, conexão, montagem, acessório de proteção e documentação. A fotografia do produto nesta página identifica a construção real do manômetro Manogauge usada como referência; ela não comprova que a mesma configuração seja correta para todo meio ou pressão. Confirme o modelo final, as dimensões e as opções disponíveis na folha de dados vigente antes da compra.
Pontos principais
- Utilize partes molhadas em latão apenas para fluidos neutros e não corrosivos, como ar, água e óleo hidráulico, para otimizar os custos.
- Selecione aço inoxidável 316L como padrão para compatibilidade química, aplicações sanitárias (CIP/SIP) e qualquer serviço com amoníaco ou cloretos.
- O aço inoxidável 316L é suscetível a corrosão por picadas em ambientes quentes, estagnados e com elevada concentração de cloretos; o seu número equivalente de resistência a picadas (PREN) é aproximadamente 24.
- Para fluidos demasiado agressivos para o aço inoxidável 316L, como cloro húmido ou ácido fluorídrico, utilize um selo diafragma com uma liga superior, como Hastelloy C-276 ou Monel.
Related PDF guides
Save the related Manogauge guides for procurement and maintenance checks.
Related buyer pages
Sanitary pressure gauge manufacturer316L flush diaphragm gauges with Ra ≤ 0.8 µm for food, dairy and pharmaceutical applications.
Stainless steel pressure gauge manufacturer304/316L wetted parts for corrosion resistance in chemical, marine and water treatment service.
Related products
- Stainless Steel Pressure Gauge - Radial (ZX-01-R) — 0–100 MPa
- Isolating-Diaphragm Gauge - Radial Type 1 (ZX-04-R1) — 0–60 MPa
Leituras relacionadas
- Manômetro para biogás: corrosão por H2S, condensado e faixa
Seleção de manômetros para biogás e biometano em digestores, sopradores e skids de purificação: faixa de baixa pressão, corrosão por H2S, purgadores de condensado e materiais.
- Manômetro para aquecimento distrital: faixa e temperatura
Manômetros para subestação de aquecimento distrital: faixas do circuito primário e secundário, pressão diferencial no filtro, limites de temperatura e sifão.
- Seleção de manômetro para refrigerante A2L R-454B
Seleção de manômetro A2L R-454B: manifold, tabela PT, portas de serviço, faixa e fluxo seguro HVAC.
- Checklist FAT para manômetros
Checklist FAT para manômetros: inspeção, evidência de calibração, vazamento, materiais e documentos de envio.
- Manômetro para skid de dosagem química: checklist de seleção
Guia de seleção de manômetros para skids de dosagem química em tratamento de água: faixa, materiais em contato, selos de diafragma, pulsação, risco de entupimento e verificações para cotação.
Perguntas frequentes
Por que razão o aço inoxidável 316L é preferido ao latão em aplicações corrosivas?
O aço inoxidável 316L contém 2–3% de molibdénio, proporcionando uma resistência superior à corrosão por picadas e à corrosão em frestas em comparação com o latão. As ligas de latão são suscetíveis à dezincificação em fluidos que contêm cloretos e à fissuração por corrosão sob tensão em atmosferas de amoníaco. O 316L mantém a integridade mecânica numa gama mais ampla de produtos químicos industriais.
Que fluidos atacam o aço inoxidável 316L num manómetro de pressão?
O ácido clorídrico concentrado (>5%), o ácido fluorídrico, o bromo e o hidróxido de sódio quente e concentrado estão entre os fluidos mais agressivos para o aço inoxidável 316L. Para estes serviços, especifique partes molhadas em Hastelloy C-276, Monel 400 ou tântalo, dependendo do produto químico específico.
Pode utilizar-se um manómetro de latão para monitorizar água do mar?
Não é recomendado. A água do mar (cloretos ~19,000 ppm) provoca a dezincificação rápida das ligas de latão, originando acessórios porosos e enfraquecidos e uma possível falha do manómetro. Especifique aço inoxidável 316L ou aço inoxidável duplex para aplicações com água do mar e água salobra.
Qual é o limite de temperatura dos tubos Bourdon em aço inoxidável 316L?
Os tubos Bourdon padrão em aço inoxidável 316L são classificados para aproximadamente 200°C em serviço contínuo. Acima desta temperatura, a fluência e a oxidação degradam a precisão. Para vapor a alta temperatura (>200°C), especifique um tubo sifão e confirme com o fabricante a têmpera específica da liga.
O material do corpo do manómetro é tão importante quanto o material do tubo Bourdon?
Sim. O corpo, que constitui a ligação ao processo, é o primeiro ponto de contacto com o fluido e suporta as maiores tensões provocadas pelos ciclos de pressão e pelo aperto da rosca. Especifique sempre a mesma liga resistente à corrosão para o corpo e o tubo Bourdon. Um tubo 316L montado num corpo de latão falhará primeiro no corpo.
Que limites de cloretos e amoníaco se aplicam às partes molhadas de manómetros em latão?
O latão (liga de cobre e zinco) é suscetível à fissuração por corrosão sob tensão em ambientes com amoníaco e cloretos. Como orientação prática, evite partes molhadas em latão quando a concentração de cloretos exceder 200 ppm em contacto com o processo ou quando houver qualquer presença de amoníaco no fluido. Para água do mar, água salobra ou correntes de processo cloradas, especifique aço inoxidável 316L ou uma alternativa de liga superior.
Por que razão o 316L é preferido ao aço inoxidável 316 padrão em construções soldadas de manómetros?
A designação “L” (baixo carbono) limita o teor de carbono a 0.03% no máximo. O aço inoxidável 316 padrão pode sofrer sensibilização nas zonas afetadas pelo calor durante a soldadura — precipitam-se carbonetos de crómio e a resistência à corrosão diminui junto às soldaduras. O 316L evita este fenómeno, mantendo a resistência total à corrosão em conjuntos soldados de tubos Bourdon e corpos. Em peças maquinadas sem soldadura, o desempenho contra a corrosão do 316 e do 316L é praticamente idêntico.
