A seleção do manômetro correto para processamento de alimentos, bebidas, laticínios e produtos farmacêuticos é fundamental para a segurança do produto, conformidade regulatória e eficiência operacional. Ao contrário dos manômetros industriais padrão, os instrumentos nesses setores devem atender a rigorosos princípios de design higiênico para prevenir a contaminação e facilitar a limpeza completa. Este artigo aborda os desafios de engenharia específicos envolvidos, desde a compatibilidade de materiais e requisitos de acabamento de superfície até os tipos de conexão e necessidades de certificação. Guiaremos distribuidores B2B, fabricantes de equipamentos OEM e engenheiros de fábrica através das considerações essenciais para especificar um manômetro sanitário que garanta a integridade do processo e esteja em conformidade com os padrões globais.
Por que o projeto sanitário é essencial no processamento de alimentos e produtos farmacêuticos
Nas indústrias de alimentos, bebidas, laticínios e produtos farmacêuticos, a integridade do produto é primordial. O projeto sanitário da instrumentação, incluindo manômetros, não é apenas uma boa prática, mas uma necessidade regulatória. O objetivo principal é eliminar áreas onde microrganismos possam se alojar e proliferar, evitando a contaminação do produto e garantindo a segurança do consumidor. Isso exige atenção rigorosa à seleção dos materiais, ao acabamento superficial e à construção geral.
As superfícies em contato com o produto, por exemplo, devem ser lisas e livres de reentrâncias. Normas do setor, como 3-A Sanitary Standards 74-07 e EHEDG guideline EL CLASS I, exigem acabamento superficial de Ra ≤ 0.8 µm (32 Ra microinches) para todas as partes molhadas. Esse acabamento ultraliso evita a adesão bacteriana e permite uma limpeza eficaz. Manômetros industriais tradicionais, em conformidade com normas como EN 837-1 ou ASME B40.100, frequentemente possuem conexões roscadas e mecanismos internos que criam 'dead legs' ou áreas impossíveis de lavar, tornando-os inadequados para aplicações higiênicas.
Além disso, os materiais utilizados devem ser compatíveis com o fluido de processo e com os agentes de limpeza. Os aços inoxidáveis, especialmente o 316L, são preferidos devido à sua resistência à corrosão e inércia química. As vedações elastoméricas devem estar em conformidade com a FDA e resistir às altas temperaturas e aos produtos químicos agressivos utilizados nos ciclos de limpeza no local (CIP) e esterilização no local (SIP). O não cumprimento desses princípios de projeto pode resultar em recalls dispendiosos, multas regulatórias e danos à reputação, reforçando o papel essencial de um manômetro sanitário corretamente especificado.
O projeto higiênico do manômetro deve ser verificado de acordo com o 3-A Sanitary Standard 74-07 for gauges e as EHEDG hygienic design guidelines.
Ver nosso catálogo de manômetrosMais de 143 modelos de manômetros industriais→CIP e SIP: compatibilidade com limpeza e esterilização
A capacidade de um manômetro sanitário de suportar ciclos rigorosos de limpeza no local (CIP) e esterilização no local (SIP) é um requisito indispensável em processos higiênicos. O CIP consiste na circulação de soluções de limpeza (por exemplo, soda cáustica, ácidos e sanitizantes) pelas linhas de processo, enquanto o SIP utiliza vapor ou água quente para esterilizar os equipamentos. Ambos os processos expõem os instrumentos a temperaturas elevadas e produtos químicos agressivos.
Os manômetros especificados para esses ambientes devem ser projetados para suportar temperaturas de até 150°C (302°F) por períodos prolongados, sem comprometer a precisão ou a integridade estrutural. Isso exige construção robusta e materiais de alto desempenho para diafragmas, vedações e fluidos de enchimento. Por exemplo, os selos diafragma são frequentemente preenchidos com fluidos compatíveis com a FDA, como silicone NSF H1 ou glicerina de grau alimentício, que mantêm a estabilidade em uma ampla faixa de temperaturas e não são tóxicos em caso de vazamento acidental.
Fundamentalmente, o projeto deve impedir a formação de dead legs na tubulação, que são trechos de tubo ou conexões de instrumentos onde o fluido de processo pode ficar estagnado e resistir à limpeza. Selos diafragma de montagem faceada e tipos de conexão específicos, como tri-clamp (DIN 32676 / ISO 2852) ou DIN 11851 higiênico, são projetados para eliminar essas áreas, garantindo drenabilidade e capacidade de limpeza completas. A integração adequada do manômetro sanitário à linha de processo é essencial para facilitar o CIP/SIP eficaz e manter as zonas controladas por HACCP.
Para partes molhadas resistentes a CIP, consulte partes molhadas em aço inoxidável 316L para aplicações CIP.
Tecnologia de selo diafragma e projeto de montagem faceada
Em aplicações higiênicas, o uso da tecnologia de selo diafragma é fundamental. O selo diafragma isola o instrumento de medição de pressão do fluido de processo, evitando a contaminação dos componentes internos do manômetro e protegendo-o contra fluidos agressivos ou viscosos. O próprio diafragma, normalmente fabricado em aço inoxidável 316L ou ligas especiais, é soldado à conexão de processo, criando uma vedação hermética.
Os selos diafragma de montagem faceada são especialmente importantes. Ao contrário das conexões roscadas convencionais, o projeto faceado garante que o diafragma fique diretamente exposto ao fluxo do processo, eliminando reentrâncias ou espaços mortos onde o produto possa se acumular. Esse projeto é essencial para atender aos rigorosos requisitos de acabamento superficial (Ra ≤ 0.8 µm) e facilitar o CIP/SIP completo. O espaço entre o diafragma e o elemento sensor do manômetro é preenchido com um fluido compatível com a FDA, como silicone NSF H1 ou glicerina de grau alimentício, que transmite a pressão com precisão.

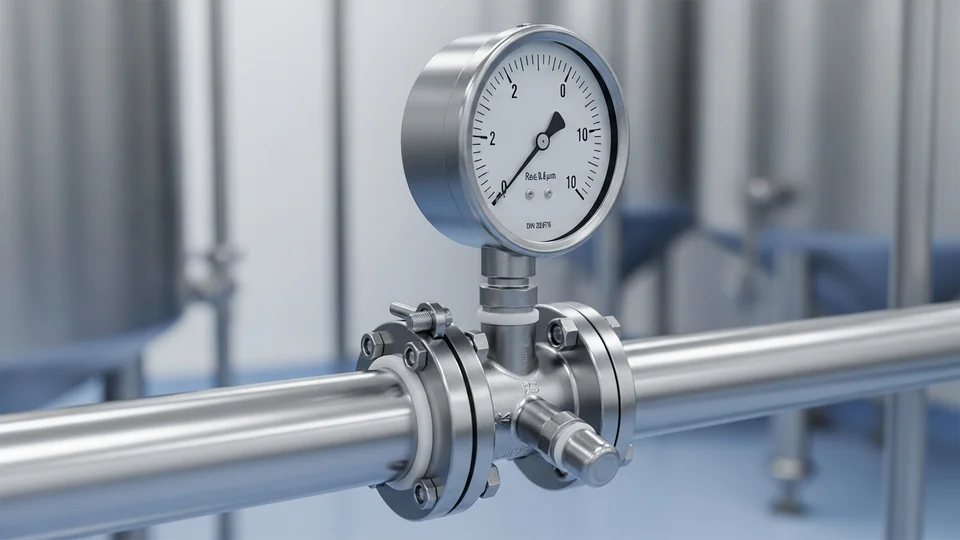

Os tipos de conexão são outra consideração essencial. As conexões tri-clamp (DIN 32676 / ISO 2852) são amplamente preferidas devido à montagem e desmontagem rápidas, ao projeto sem reentrâncias e à facilidade de limpeza. As conexões higiênicas DIN 11851 também são comuns, especialmente no processamento europeu de laticínios e alimentos. Ambos os tipos são projetados para evitar a retenção do produto e garantir uma trajetória de fluxo lisa e contínua. Ao especificar um manômetro sanitário, a escolha do selo diafragma e do tipo de conexão afeta diretamente a higiene geral e a capacidade de limpeza do sistema.
As vedações poliméricas e os materiais em contato com alimentos devem ser verificados de acordo com a FDA 21 CFR Part 177.
Solicitar um orçamento gratuitoNossos engenheiros respondem em 24 horas→Conformidade com normas: 3-A, EHEDG, FDA e USP Class VI
A conformidade com normas reconhecidas do setor é indispensável para manômetros sanitários utilizados em aplicações de alimentos, bebidas, laticínios e produtos farmacêuticos. Essas normas fornecem uma estrutura para o projeto higiênico, a seleção de materiais e os processos de fabricação, garantindo a segurança do produto e a aceitação regulatória.
| Norma | Área de aplicação | Principal requisito |
|---|---|---|
| 3-A Sanitary Standards 74-07 | Processamento de laticínios e alimentos | Projeto higiênico, capacidade de limpeza, compatibilidade dos materiais, acabamento superficial Ra ≤ 0.8 µm |
| EHEDG (European Hygienic Engineering & Design Group) EL CLASS I | Projeto higiênico geral | Capacidade de limpeza verificável, esterilizabilidade, seleção de materiais, acabamento superficial Ra ≤ 0.8 µm |
| FDA (Food and Drug Administration) | Segurança dos materiais | Os materiais em contato com alimentos ou medicamentos devem ser atóxicos, não lixiviáveis e aprovados (por exemplo, CFR Title 21) |
| USP Class VI (United States Pharmacopeia) | Biocompatibilidade | Plásticos e elastômeros para uso farmacêutico devem passar por rigorosos testes de reatividade biológica |
Fabricantes como a Manogauge, fundada em 2010 e certificada segundo ISO 9001 / CE / KS, seguem essas referências globais. Ao adquirir um manômetro sanitário, solicite sempre documentação completa de certificação. Isso inclui certificados de rastreabilidade dos materiais (por exemplo, EN 10204 3.1), declarações de conformidade FDA para partes molhadas e fluidos de enchimento e cartas oficiais de autorização 3-A. Para aplicações farmacêuticas, é essencial apresentar documentação que comprove a conformidade USP Class VI dos elastômeros. Esses certificados asseguram que o instrumento atende aos rigorosos requisitos para uso em zonas controladas por HACCP e facilitam auditorias regulatórias.
As opções de elementos diafragma são explicadas no guia de seleção de elementos sensores diafragma.
Detalhes relacionados à seleção: Manômetro para Vapor Limpo em Processos Farmacêuticos SIP e Monitoramento de DP em Salas Limpas: Guia de Cascata de Pressão e Alarmes GMP.
Guia de seleção: laticínios, bebidas, biofármacos e produtos químicos finos
Selecionar o manômetro sanitário adequado exige uma compreensão detalhada das necessidades específicas de cada setor industrial. Embora os princípios higiênicos fundamentais permaneçam constantes, as particularidades da aplicação determinam as melhores escolhas.
No processamento de laticínios e bebidas, o foco está na facilidade de limpeza e na resistência a ciclos CIP frequentes. Conexões tri-clamp (DIN 32676 / ISO 2852) com selos diafragma de montagem faceada são padrão. As partes molhadas devem ser fabricadas em aço inoxidável 316L com acabamento Ra ≤ 0.8 µm. Fluidos de enchimento compatíveis com a FDA, como glicerina de grau alimentício ou silicone NSF H1, são comuns. A conformidade com as 3-A Sanitary Standards 74-07 costuma ser um requisito prioritário.
As aplicações biofarmacêuticas e de produtos químicos finos exigem níveis ainda maiores de pureza e rastreabilidade dos materiais. Além da conformidade com 3-A e EHEDG, a certificação USP Class VI para elastômeros e plásticos é essencial. Os acabamentos superficiais podem ser ainda mais finos, às vezes Ra ≤ 0.4 µm, e o eletropolimento é comum. A rastreabilidade dos materiais (por exemplo, certificados EN 10204 3.1 para cada componente molhado) é obrigatória. Selos diafragma com diafragmas de ligas especiais (por exemplo, Hastelloy, Monel) podem ser necessários para fluidos agressivos, e conexões estéreis são frequentemente especificadas.
Entre os erros comuns estão especificar manômetros industriais convencionais (por exemplo, conforme EN 837-1 ou ASME B40.100) para zonas higiênicas, ignorar os requisitos de acabamento superficial ou deixar de verificar a conformidade do fluido de enchimento. Considere sempre a temperatura do processo (especialmente durante o SIP, até 150°C), a faixa de pressão, a corrosividade do fluido e o cenário regulatório específico da sua região. A experiência da Manogauge, respaldada pela conformidade com GB/T 1226-2017 e normas internacionais, garante soluções confiáveis para esses ambientes críticos.
Os compradores de equipamentos para exportação também devem consultar as certificações internacionais para exportação de manômetros. A Manogauge é um fabricante de manômetros sanitários com produtos qualificados segundo 3-A, EHEDG, FDA 21 CFR Part 177 e USP Class VI.
Pontos principais
- Especifique sempre um manômetro sanitário com selo diafragma de montagem faceada para eliminar dead legs e garantir a capacidade de limpeza.
- Verifique se todas as superfícies em contato com o produto possuem acabamento Ra ≤ 0.8 µm, conforme exigido pelas diretrizes 3-A e EHEDG.
- Garanta que os fluidos de enchimento sejam compatíveis com a FDA (por exemplo, silicone NSF H1 e glicerina de grau alimentício) e estáveis até 150°C para CIP/SIP.
- Escolha conexões tri-clamp (DIN 32676 / ISO 2852) ou conexões higiênicas DIN 11851 para obter higiene ideal e facilitar a manutenção.
- Exija documentação completa, incluindo rastreabilidade dos materiais, declarações FDA e certificações 3-A/USP Class VI para comprovar a conformidade.
Related buyer pages
Sanitary pressure gauge manufacturerTri-clamp, 316L flush diaphragm, Ra ≤ 0.8 µm — CIP/SIP compatible gauges for food and pharma.
Related products
- Diaphragm Pressure Gauge - Type 1 (ZX-05-1) — 0–60 kPa
- Isolating-Diaphragm Gauge - Radial Type 1 (ZX-04-R1) — 0–60 MPa
Leituras relacionadas
- Manômetros de vapor limpo para SIP farmacêutico
Seleção de manômetros para vapor limpo em SIP farmacêutico: materiais em contato, conexões sanitárias, calibração, pontos de monitoramento e checklist de cotação.
- Manômetros 316L ou latão: guia de corrosão
Selecione as partes molhadas corretas para seu manômetro. Compare a resistência à corrosão do aço inox 316L e do latão em fluidos industriais comuns.
- Seleção de manômetro para refrigerante A2L R-454B
Seleção de manômetro A2L R-454B: manifold, tabela PT, portas de serviço, faixa e fluxo seguro HVAC.
Perguntas frequentes
Qual é o acabamento superficial exigido para um manômetro sanitário?
As superfícies em contato com o produto de um manômetro sanitário devem ter acabamento superficial de Ra ≤ 0.8 µm (32 Ra microinches). Esse acabamento ultraliso evita a adesão microbiana e facilita a limpeza eficaz, conforme especificado pelas 3-A Sanitary Standards 74-07 e pelas diretrizes EHEDG EL CLASS I.
Por que os selos diafragma são essenciais para a medição higiênica de pressão?
Os selos diafragma isolam o manômetro do fluido de processo, evitando a contaminação dos componentes internos. Os projetos de montagem faceada eliminam reentrâncias, garantindo que o diafragma fique diretamente exposto ao fluxo para uma limpeza completa e evitando dead legs na tubulação.
Quais fluidos de enchimento são compatíveis com a FDA para manômetros sanitários?
Os fluidos de enchimento compatíveis com a FDA normalmente utilizados em manômetros sanitários incluem silicone NSF H1 e glicerina de grau alimentício. Esses fluidos são atóxicos, estáveis em uma ampla faixa de temperaturas (até 150°C para CIP/SIP) e seguros para uso em processos alimentícios e farmacêuticos.
Quais tipos de conexão são preferidos para manômetros sanitários?
As conexões tri-clamp (DIN 32676 / ISO 2852) e higiênicas DIN 11851 são preferidas para manômetros sanitários. Esses projetos oferecem interfaces sem reentrâncias, montagem e desmontagem rápidas e excelente capacidade de limpeza, evitando a retenção do produto.
Quais certificações devo procurar ao especificar um manômetro sanitário?
As principais certificações incluem 3-A Sanitary Standards 74-07, EHEDG EL CLASS I, conformidade FDA para materiais molhados e fluidos de enchimento e USP Class VI para elastômeros em aplicações farmacêuticas. Solicite sempre a rastreabilidade dos materiais e as declarações de conformidade.
Um manômetro sanitário precisa suportar a esterilização a vapor para serviço SIP?
Sim. Em aplicações de esterilização no local, o manômetro deve suportar ciclos repetidos de vapor, normalmente a 121°C ou mais. Especifique carcaças em aço inoxidável, enchimento de silicone classificado para temperaturas SIP, vedações em PTFE ou EPDM e conexões tri-clamp sem reentrâncias ou dead legs. Alguns fabricantes oferecem manômetros diafragma sem fluido de enchimento para SIP, eliminando o risco de liberação do fluido durante ciclos de alta temperatura.
Qual rugosidade superficial (Ra) é exigida para as superfícies em contato com o produto de um manômetro sanitário?
As 3-A Sanitary Standards exigem que as superfícies em contato com o produto apresentem Ra ≤ 0.8 µm (32 µin). As diretrizes EHEDG especificam valores semelhantes. Solicite um certificado de usina ou relatório de rugosidade superficial que confirme o Ra de todas as superfícies de contato, incluindo o diafragma, o furo da carcaça e a face de vedação tri-clamp. O eletropolimento melhora simultaneamente o acabamento superficial e a passivação, sendo amplamente utilizado em manômetros sanitários de aço inoxidável.
