How to Select a Pressure Gauge
Verificações de faixa, precisão, conexão, material e enchimento para seleção de manômetros.

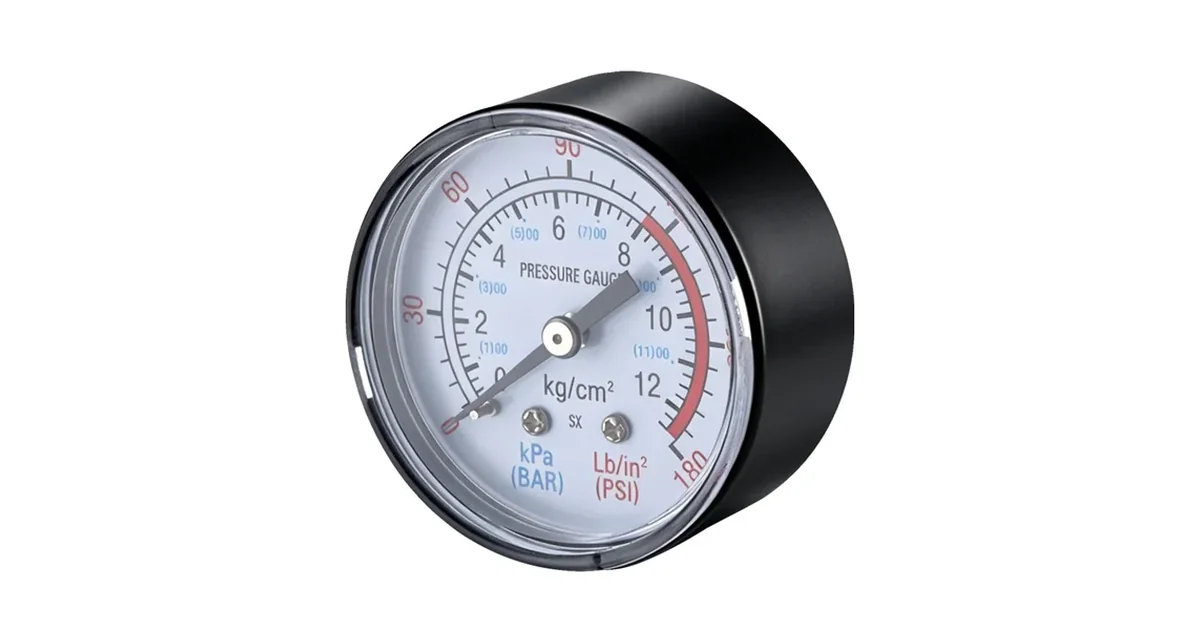

Na produção industrial, manômetros são instrumentos de processo básicos instalados em tubulações e equipamentos. Escolher o modelo correto entre muitas opções exige verificar, em ordem, faixa de pressão, fluido, materiais, classe de precisão e ambiente de instalação. Uma seleção incorreta pode causar corrosão nas partes molhadas, vazamentos, dano ao mecanismo por faixa inadequada ou falha precoce por vibração. Este guia organiza a seleção de manômetros industriais em 7 etapas e oferece uma lista prática para revisar pressão de operação, meio, conexão e acessórios de proteção.
Etapa 1: Determinar a faixa de pressão de operação e a faixa do manómetro
A seleção da faixa do manómetro é o primeiro e mais crítico passo na escolha de um manómetro de pressão. O princípio fundamental é a Regra dos 75%: em condições normais de operação, a pressão de trabalho deve situar-se entre 25% e 75% da escala total do instrumento. Este princípio está explicitamente definido em ambas as principais normas: EN 837-1 e ASME B40.100.
Porquê 75%? Quando os elementos elásticos de medição (tubos de Bourdon) são submetidos a pressões superiores a 75% da faixa durante períodos prolongados, podem sofrer fluência por fadiga, provocando deslocamento do zero e redução da precisão. Por outro lado, operar abaixo de 25% da faixa significa que as leituras se encontram na zona inferior do mostrador, resultando numa resolução reduzida e num erro relativo amplificado.
| Condição de operação | Faixa de pressão de operação recomendada |
|---|---|
| Pressão estática estável (condições ideais) | 25% a 75% da escala total |
| Ligeira pulsação presente | 25% a 65% da escala total |
| Pulsação frequente (saída de bomba ou compressor) | 25% a 50% da escala total |
| Risco de sobrepressão | Selecionar a faixa de modo que a pressão de pico não exceda a escala total |
Faixas normalizadas comuns (EN 837-1): 0.6 / 1 / 1.6 / 2.5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600 bar. Durante a seleção, arredonde para a faixa normalizada imediatamente superior. A escolha ideal garante que a pressão normal de operação fique aproximadamente entre 40% e 60% da faixa selecionada.
Para consultar o contexto normativo, compare a regra de faixa com os manómetros e acessórios para manómetros ASME B40.100 e os manómetros de pressão com tubo de Bourdon EN 837-1.
Os cálculos subjacentes a estas percentagens, a série de faixas normalizadas e três exemplos práticos estão apresentados em como calcular a faixa de um manómetro de pressão.
Ver Nosso Catálogo de ManômetrosMais de 143 modelos de manômetros industriais→Etapa 2: Analisar o meio de processo e selecionar o material das partes em contacto
As "partes em contacto" de um manómetro de pressão são os componentes que entram diretamente em contacto com o meio de processo. Incluem principalmente o tubo de Bourdon, a ligação de processo e, quando aplicável, o diafragma. A seleção incorreta do material pode provocar problemas menores, como deriva da leitura, ou consequências graves, como fugas do meio e incidentes de segurança.
Latão (CuZn): A opção mais económica, adequada para água, ar, gases inertes, óleos hidráulicos à base de petróleo e produtos químicos suaves. É proibido para utilização com amoníaco (NH₃), acetileno (C₂H₂) ou qualquer meio em que os iões de cobre possam desencadear reações catalíticas.
Aço inoxidável 316L (SS316L): Oferece uma resistência à corrosão significativamente superior à do latão, sendo adequado para ácidos diluídos, álcalis diluídos, água salgada, aplicações alimentares e de bebidas e tratamento de água. O seu Número Equivalente de Resistência à Corrosão por Picadas (PREN≈25) permite resistir a ambientes com concentrações moderadas de cloretos. Em ambientes com elevada concentração de cloretos, é necessário optar por aço inoxidável duplex ou Hastelloy C-276.
Considerações relativas a meios especiais:
- Sistemas de oxigénio: Devem utilizar instrumentos dedicados, isentos de óleo e massa lubrificante, para evitar ignição ou deflagração em contacto com o oxigénio.
- Sistemas de acetileno: É proibida a utilização de partes em contacto fabricadas em cobre ou ligas de cobre (um teor de cobre >65% pode formar acetileto de cobre explosivo).
- Meios de elevada viscosidade ou com partículas sólidas: Devem ser selecionados manómetros de diafragma ou selos químicos (selos de diafragma) para impedir a entrada do meio e a obstrução da câmara de medição.
Ao lidar com meios altamente corrosivos e quando a adequação do material for incerta, consulte as fichas de dados de corrosão da NACE ou contacte o fabricante do instrumento para confirmar a compatibilidade.
Para decisões mais aprofundadas sobre materiais, consulte o nosso guia sobre partes em contacto em aço inoxidável 316L versus latão.
Etapa 3: Selecionar o tipo de elemento de medição
O elemento de medição é o núcleo de um manómetro de pressão, com diferentes tipos adequados a várias faixas de pressão e características dos meios.
Os tubos de Bourdon são os elementos de medição mais comuns em aplicações industriais, cobrindo uma ampla faixa de 0.6 bar a 6000 bar. São robustos e económicos. Os tubos de Bourdon tipo C padrão são adequados para a maioria das aplicações; os tubos de Bourdon helicoidais são utilizados para pressões ultr elevado (>400 bar); e os tipos espirais são utilizados para medições de elevada precisão.
Os elementos de diafragma são adequados para faixas de pressão baixas a médias, de 0 a 40 bar. São particularmente indicados para meios viscosos, lamas com partículas sólidas ou meios corrosivos, uma vez que a ausência de canais estreitos entre o diafragma e o meio de processo evita obstruções. Os materiais do diafragma incluem 316L SS, Hastelloy, Tântalo, entre outros.
Os elementos de cápsula foram especificamente concebidos para medições de pressão muito baixa e pressão diferencial (0 a 600 mbar). São ideais para aplicações como pressão em fornos, pressão estática em condutas de ventilação e pressão diferencial em filtros de gás, oferecendo uma precisão superior à dos tubos de Bourdon na mesma faixa.
| Tipo de elemento | Faixa aplicável | Aplicações típicas |
|---|---|---|
| Tubo de Bourdon (tipo C) | 0.6 a 600 bar | Medição de pressão industrial geral |
| Tubo de Bourdon (helicoidal) | 400 a 6000 bar | Sistemas hidráulicos de alta pressão, processos de pressão ultr elevada |
| Elemento de diafragma | 0 a 40 bar | Meios corrosivos, viscosos e em suspensão |
| Elemento de cápsula | 0 a 600 mbar | Pressão muito baixa, pressão diferencial, filtros de gás |
Se a aplicação estiver próxima do limite entre tecnologias de deteção, consulte elementos de medição com tubo de Bourdon versus diafragma.
Solicitar Orçamento GratuitoNossos engenheiros respondem em 24 horas→Etapa 4: Determinar a classe de precisão e o diâmetro do mostrador
A classe de precisão determina a fiabilidade dos resultados de medição e deve ser selecionada com base nos requisitos de controlo do processo, e não segundo o princípio de que "quanto mais preciso, melhor".
Classes de precisão definidas pela EN 837-1 (expressas como percentagem da escala total): 4.0 → 2.5 → 1.6 → 1.0 → 0.6 → 0.25 (valores inferiores indicam maior precisão).
- 4.0% / 2.5%: Para monitorização local aproximada, sem controlo de precisão, como vigilância da pressão em tubagens ou indicação do estado operacional de equipamentos.
- 1.6% / 1.0%: Precisão padrão para controlo de processos industriais, adequada à maioria das aplicações químicas, mecânicas e de águas municipais.
- 0.6% / 0.25%: Para medição de precisão, referências de calibração, instrumentação crítica para a segurança e salas limpas farmacêuticas, exigindo uma gestão rigorosa da calibração.
O diâmetro do mostrador afeta a resolução da leitura e a legibilidade no local:
- 63mm: Quadros de controlo, equipamentos pequenos e aplicações com espaço limitado.
- 100mm: Padrão industrial preferencial, equilibrando legibilidade e rentabilidade.
- 160mm / 250mm: Para inspeções no local, leitura à distância e aplicações de precisão que exigem elevada resolução.
Dica: Um mostrador maior permite divisões de escala mais finas, reduzindo os erros de leitura no local e proporcionando frequentemente uma legibilidade prática superior à indicada pela classe de precisão nominal do instrumento.
As decisões relativas à precisão também devem considerar o nosso guia sobre classes de precisão de manómetros de pressão.
Etapa 5: Determinar o tipo de montagem e as especificações da ligação
A orientação de montagem divide-se em radial (Lower Mount / tipo L) e axial (Back Mount / tipo U). A montagem inferior é adequada para ligação direta à tubagem, enquanto a montagem traseira é ideal para montagem em painel ou parede. Os manómetros de pressão com tubo de Bourdon devem, idealmente, ser instalados com a ligação voltada para baixo, para evitar que a acumulação de líquidos na câmara de medição afete as leituras.
As especificações da rosca de ligação são uma das fontes de erro mais comuns para engenheiros de todo o mundo na seleção de instrumentos:
| Tipo de rosca | Método de vedação | Principais regiões de aplicação |
|---|---|---|
| NPT (National Pipe Taper) | Vedação automática do perfil da rosca + fita PTFE | América do Norte e partes da Ásia |
| BSPT / Rc (British Standard Pipe Taper) | Vedação automática do perfil da rosca + fita PTFE | Europa, China e Sudeste Asiático |
| G / BSPP (British Standard Pipe Parallel) | Anilha de vedação combinada (O-ring + reforço metálico) | Sistemas hidráulicos europeus |
| Métrica M20×1.5 | Vedação metálica frontal ou O-ring | Alemanha / indústria europeia |
Erro comum: As roscas NPT e BSPT são visualmente muito semelhantes, mas os seus ângulos de conicidade e passos diferem ligeiramente (NPT 1:16, BSPT 1:16, mas ângulo da rosca de 55° versus 60°). A intercambialidade forçada provocará uma vedação deficiente ou danos na rosca. Confirme sempre a norma da rosca do sistema de tubagem existente antes de efetuar a encomenda.
Para obter detalhes sobre roscas e vedação, consulte o guia de ligações com roscas NPT, BSP e métricas.
Etapa 6: Avaliar o ambiente de operação, selecionar o tipo de caixa e o grau de proteção
O ambiente de operação é crucial para a fiabilidade do instrumento a longo prazo. Devem ser avaliadas as quatro dimensões seguintes:
1. Vibração mecânica e pulsação da pressão A vibração contínua e as pulsações de pressão nas saídas de bombas, tubagens de compressores e tubagens próximas de equipamentos vibratórios podem fazer com que o ponteiro dos manómetros secos oscile violentamente, provocando eventualmente danos no mecanismo. Solução: Selecionar manómetros de pressão com enchimento líquido (enchimento com glicerina adequado para -20°C a +60°C; enchimento com óleo de silicone adequado para -40°C a +70°C) ou instalar um amortecedor na ligação.
2. Temperatura ambiente Os manómetros de pressão padrão funcionam normalmente num intervalo de temperatura ambiente de -20°C a +65°C. Para ambientes exteriores de baixa temperatura, devem ser selecionados manómetros com enchimento de óleo de silicone ou instrumentos com dispositivos de aquecimento. Para meios de processo a alta temperatura (>60°C), deve ser instalado um sifão (sifão de bobina ou sifão tipo pigtail) para impedir que o vapor quente entre diretamente no tubo de Bourdon.
3. Proteção contra a entrada (grau IP)
- IP54: Protegido contra poeiras e salpicos, adequado para oficinas industriais gerais
- IP65: Estanque à poeira + protegido contra jatos de água, adequado para ambientes exteriores e de lavagem
- IP67: Protegido contra imersão temporária, adequado para aplicações alimentares e de bebidas e salas limpas
- IP69K: Resistente à lavagem com água quente de alta pressão, preferencial para aplicações CIP/SIP em laticínios e indústria farmacêutica
4. Áreas perigosas (explosivas) Em áreas com gases ou poeiras inflamáveis, devem ser selecionados instrumentos antideflagrantes certificados ATEX / IECEx. A categoria adequada de proteção contra explosão (por exemplo, ia/ib/d) deve ser escolhida de acordo com a classificação da área perigosa (Zona 0/1/2 ou Zona 20/21/22). Consulte a nossa página de fabricante de manómetros de pressão antideflagrantes para opções de fornecimento certificadas ATEX/IECEx.
Etapa 7: Especificar acessórios de segurança e dispositivos de proteção do instrumento
Mesmo um manómetro de pressão corretamente selecionado pode necessitar de acessórios para funcionar de forma segura e fiável em condições específicas. Um amortecedor ou atenuador de pulsação é instalado a montante do manómetro para reduzir picos rápidos de pressão provenientes de compressores, bombas ou válvulas. Um selo de diafragma isola o manómetro de meios viscosos, cristalizantes, corrosivos ou sanitários. Um sifão protege o elemento de medição da temperatura do vapor vivo, mantendo uma barreira de condensado.
Outros dispositivos de proteção incluem válvulas de raiz para isolamento, protetores contra sobrepressão para excursões temporárias de pressão e torneiras de manómetro ou pontos de teste para manutenção. Estes acessórios devem ser selecionados com o mesmo cuidado que o corpo do manómetro, pois alteram o tempo de resposta, a altura de instalação, o método de limpeza e o acesso para assistência no local.
Compile os requisitos selecionados numa folha de dados do instrumento antes da compra. No mínimo, confirme a faixa de pressão de operação, o meio de processo, o material das partes em contacto, o elemento de medição, a classe de precisão, o diâmetro do mostrador, o tipo de montagem, a ligação de processo, a temperatura ambiente, a vibração, o grau de proteção e os acessórios de segurança necessários.
- Utilize amortecedores ou atenuadores quando a pulsação tornar o ponteiro ilegível ou puder danificar o mecanismo.
- Utilize selos de diafragma quando o meio não dever entrar diretamente no tubo de Bourdon.
- Utilize sifões ou elementos de arrefecimento para vapor e outros serviços de alta temperatura.
- Utilize válvulas de isolamento quando forem previstas substituições ou calibrações periódicas.
Depois de confirmadas as especificações, o teste de aceitação em fábrica é o último ponto de verificação antes de os produtos saírem do fabricante. A lista de verificação do teste de aceitação em fábrica de manómetros de pressão abrange a verificação da calibração, testes de fugas, certificados dos materiais em contacto e requisitos de embalagem face ao RFQ acordado.
Etapa 8: Transformar a seleção num pacote de RFQ verificável
A seleção de um manómetro de pressão não está concluída até que a decisão de engenharia seja convertida num pacote de RFQ verificável. O comprador deve indicar o nome do serviço, o meio, a pressão normal, a pressão máxima, a temperatura na tomada do manómetro, a exposição ambiente, o ciclo de pressão, o nível de vibração, o diâmetro necessário do mostrador, a rosca de ligação, a direção de montagem, o material das partes em contacto, o material da caixa, o líquido de enchimento, os requisitos de acessórios e o nível de documentação. Isto transforma o guia de seleção de manómetros industriais numa lista de verificação que uma fábrica, distribuidor ou equipa de manutenção pode efetivamente validar antes do envio.
Para serviços corrosivos, inclua o nome do produto químico, a concentração, a temperatura e o fluido de limpeza, em vez de escrever apenas “água” ou “produto químico”. Para vapor, inclua o requisito de sifão ou elemento de arrefecimento e indique se a tomada do manómetro pode permanecer cheia de condensado. Para serviços com oxigénio, hidrogénio, amoníaco, refrigerante e em áreas perigosas, confirme os requisitos locais de limpeza, materiais, fugas e segurança antes da aprovação do modelo. Se o serviço utilizar roscas NPT, BSP, G ou métricas, indique a norma e o tamanho exatos; roscas quase compatíveis são uma causa comum de fugas no local e retrabalho.
O RFQ também deve separar os requisitos obrigatórios das opções preferenciais. A classe de precisão, o design da caixa de segurança, o selo de diafragma, o amortecedor, o protetor contra sobrepressão, o certificado de calibração e o certificado de material afetam o custo e o prazo de entrega. Se a instalação final for dentro de um painel, num skid de bomba, junto a uma passagem ou no exterior, solicite um desenho ou uma fotografia da orientação, para que o mostrador permaneça legível e o percurso de alívio não fique bloqueado.
A Manogauge pode analisar estes parâmetros enquanto fabricante de instrumentos de pressão em Zhejiang, China, operando segundo um sistema de gestão da qualidade ISO 9001, mas a aprovação final de engenharia deve seguir o meio de processo real, o ciclo de pressão, a temperatura, a norma de ligação e as regras de segurança do local. Para percursos de compra relacionados, compare as páginas de fabricante de manómetros de pressão na China, fabricante de manómetros de pressão personalizados e fabricante de manómetros de pressão sanitários.
Antes de efetuar a encomenda, verifique a gestão da qualidade do fornecedor, os registos de calibração e a capacidade de documentação com base na lista de verificação para auditoria de fornecedores de manómetros de pressão.
Pontos principais
- A seleção da faixa segue a regra dos 75%: a pressão normal de operação deve situar-se entre 25% e 75% da escala total e não exceder 50% em condições de pulsação.
- O material das partes em contacto deve ser escolhido com base na corrosividade, temperatura e requisitos específicos do meio de processo (por exemplo, isento de óleo para serviços com oxigénio), e não apenas pela opção mais cara.
- Em qualquer instalação com vibração contínua ou pulsação de pressão, os manómetros com enchimento líquido são obrigatórios; caso contrário, a vida útil do instrumento será significativamente reduzida.
- Os acessórios de segurança (amortecedores, selos químicos, sifões e válvulas de raiz) são essenciais para garantir a fiabilidade do sistema e não devem ser considerados opcionais nem omitidos.
- As normas das roscas de ligação (NPT, BSPT, G) devem corresponder exatamente às normas da tubagem existente; forçar diferentes tipos de rosca provocará falhas de vedação.
