O rápido avanço da Inteligência Artificial (IA) e do Machine Learning (ML) levou a uma demanda sem precedentes por poder computacional, elevando as densidades de racks de servidores a novos patamares. O resfriamento a ar tradicional tem dificuldades em dissipar o calor intenso gerado pelas GPUs modernas, tornando o resfriamento líquido uma solução indispensável. Essa mudança introduz unidades de distribuição de fluido refrigerante (CDUs) complexas e circuitos intrincados no nível do rack, onde o monitoramento preciso da pressão do resfriamento líquido do data center se torna primordial. Manter a pressão estável nesses sistemas é crucial para a eficiência operacional, prevenindo tempo de inatividade dispendioso e garantindo a longevidade da infraestrutura crítica. Este artigo aprofunda os aspectos práticos da instrumentação desses sistemas de resfriamento avançados.

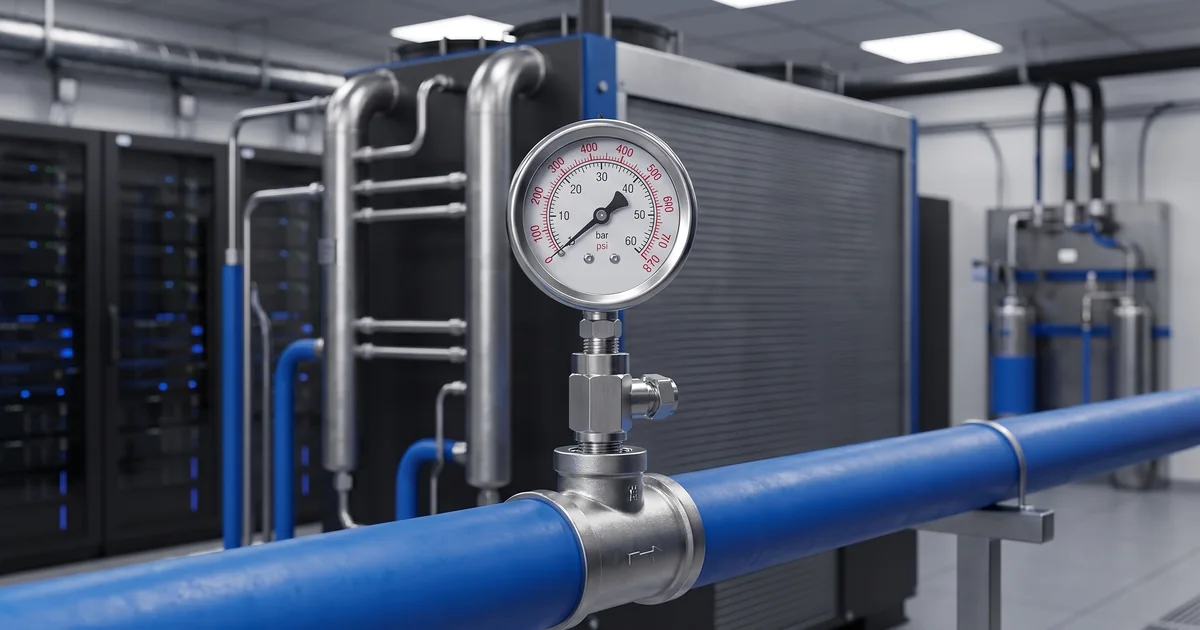

Porque é que a monitorização da pressão no arrefecimento líquido de data centers de IA é essencial
Os clusters de treino de IA e os racks de inferência estão a aumentar a densidade de potência, levando muitas instalações a substituir o arrefecimento a ar por arrefecimento líquido direct-to-chip, permutadores de calor de porta traseira, arrefecimento por imersão ou sistemas híbridos. Nestas arquitecturas, a unidade de distribuição de líquido refrigerante (CDU) passa a integrar a cadeia de fiabilidade. A pressão estável ajuda a confirmar que as bombas fornecem caudal, que as placas frias não estão subalimentadas e que os colectores dos racks estão equilibrados. Um manómetro local junto da CDU ou do colector permite uma verificação visual rápida pela equipa de manutenção, enquanto um transmissor de pressão envia dados contínuos para sistemas BMS, DCIM ou PLC, permitindo alarmes e análise de tendências. Para exportadores e equipas de compras, esta é também uma questão de especificação: o instrumento deve ser compatível com a composição do líquido refrigerante, a gama de operação, a rosca de ligação, a posição de montagem e os requisitos de documentação antes da aprovação para um projecto de data center.
Para obter orientações actuais sobre gestão térmica de data centers, consulte a Série Datacom da ASHRAE.

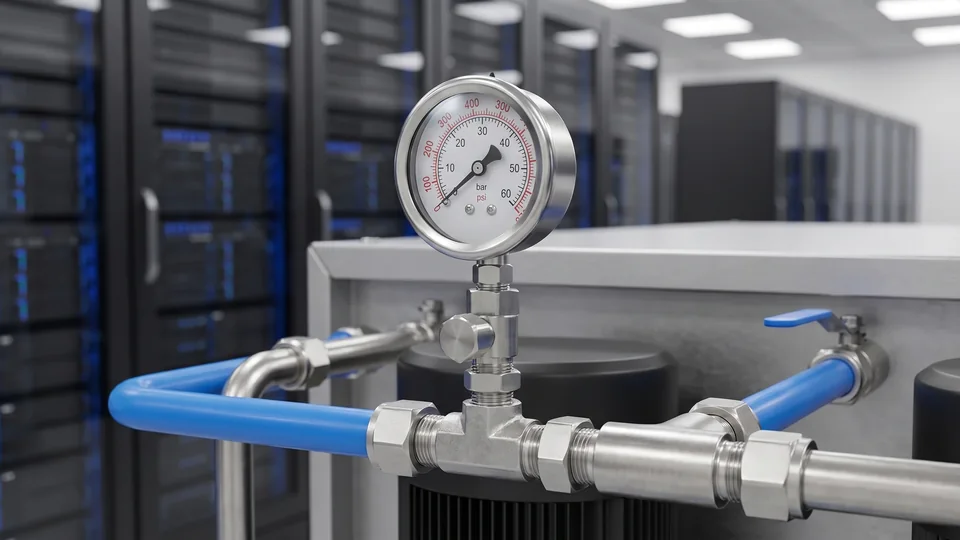

Ver nosso catálogo de manômetrosMais de 143 modelos de manômetros industriais→Onde integrar manómetros nos circuitos da CDU, da bomba e dos colectores dos racks

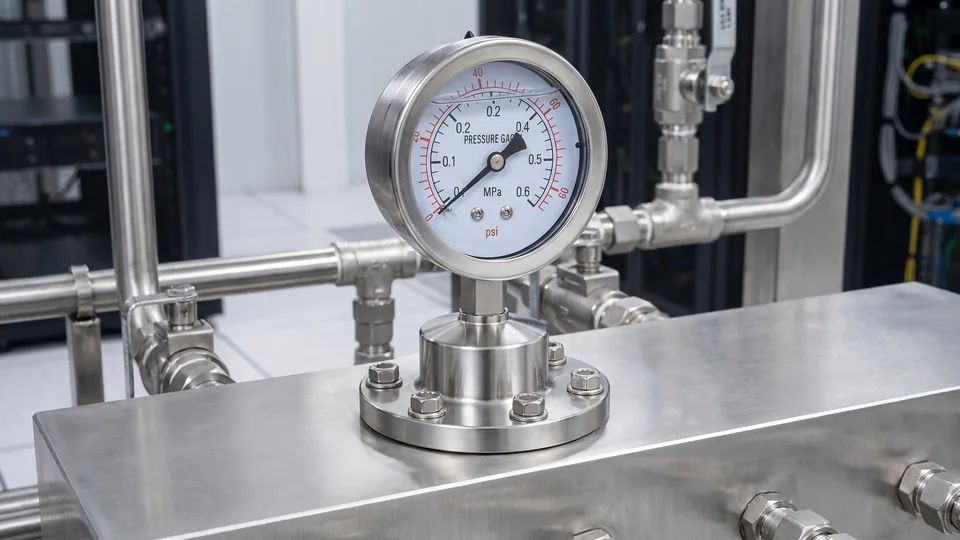

A medição da pressão deve ser planeada de acordo com o comportamento hidráulico do circuito de arrefecimento líquido. A pressão de alimentação da CDU confirma se a bomba fornece altura manométrica suficiente à fila de racks. A pressão de retorno ajuda a identificar contrapressão anormal ou restrições. Os manómetros na descarga da bomba são úteis durante a colocação em serviço, pois podem revelar sintomas de cavitação, válvulas obstruídas ou quedas de pressão inesperadas antes de o sistema electrónico estar totalmente afinado. Os pontos de entrada e saída dos colectores dos racks permitem aos técnicos comparar zonas e verificar se um rack específico de GPUs recebe um caudal estável. Em circuitos críticos, é frequente utilizar em conjunto um manómetro mecânico e um transmissor: o manómetro permite a inspecção local, enquanto o transmissor regista alarmes e dados históricos.
Os pontos de DP do filtro devem ser especificados com o guia de selecção de manómetros diferenciais.
Como seleccionar manómetros e transmissores de pressão do líquido refrigerante para data centers de IA
A selecção do instrumento começa pelo líquido refrigerante. Muitos circuitos de data centers utilizam misturas de água e glicol, mas alguns projectos recorrem a fluidos dieléctricos ou aditivos proprietários. As peças em contacto com o fluido, os vedantes e as ligações de processo devem ser confirmados para esse fluido específico. As peças molhadas em aço inoxidável são frequentemente preferidas pela resistência à corrosão, mas a escolha final deve ser verificada junto do fornecedor do líquido refrigerante e do fabricante do instrumento. Os compradores devem definir a pressão normal de operação, a pressão máxima, a temperatura prevista, a vibração, a classe de exactidão, o diâmetro do mostrador, o sinal de saída, o tipo de rosca e a necessidade de registos de calibração. Enquanto fabricante chinês de manómetros, a Manogauge pode apoiar a selecção de manómetros mecânicos, manómetros digitais e instrumentos de pressão, mas as especificações finais devem ser confirmadas face ao projecto real da CDU e do circuito do rack. Para compras internacionais, solicite confirmação por escrito do material em contacto com o fluido, marcações do mostrador, gama de pressão, norma da rosca, método de inspecção e método de embalagem antes de aprovar a produção em massa. Isto ajuda a evitar uma incompatibilidade comum: o manómetro parece adequado numa fotografia de catálogo, mas a ligação, o vedante ou a gama de pressão não correspondem ao colector da CDU.
A compatibilidade com o líquido refrigerante depende do material em contacto com o fluido; compare a compatibilidade entre peças molhadas em aço inoxidável 316L e latão.
Solicitar um orçamento gratuitoNossos engenheiros respondem em 24 horas→A placa fria define o limite de pressão, não a bomba
Um erro recorrente de especificação em projectos direct-to-chip é dimensionar os instrumentos e a protecção com base na curva da bomba da CDU. Num circuito de arrefecimento tecnológico, a pressão admissível é definida pelo elemento mais fraco do circuito secundário, normalmente a placa fria, os acoplamentos de ligação rápida ou uma mangueira flexível - e não pelo que a bomba consegue produzir contra um sistema fechado. A gama do manómetro, a resistência à sobrepressão e qualquer sistema de alívio devem ser seleccionados tendo em conta esse limite.
Elabore o mapa de pressão com base em documentos, não em pressupostos. Cada elemento abaixo tem um limite publicado algures na documentação da CDU, da placa fria ou do rack, e a especificação do instrumento deve indicar a origem de cada valor.
| Elemento do circuito | O que limita a pressão | Origem do valor | Consequência para o instrumento |
|---|---|---|---|
| Placa fria | Pressão máxima de operação da placa e dos seus vedantes | Ficha técnica do fabricante da placa fria ou do servidor | Normalmente é o limite mais baixo do circuito; define o setpoint do alarme |
| Acoplamentos de ligação rápida | Pressão de trabalho nominal e pressão nominal quando desligados | Ficha técnica do fabricante do acoplamento | Um limite ao nível do rack que é fácil ignorar durante uma modernização |
| Colector do rack e mangueiras flexíveis | Pressão nominal da mangueira à temperatura de operação | Fichas técnicas das mangueiras e do colector | As classificações diminuem com a temperatura; verifique no retorno quente, não à temperatura ambiente |
| Bomba secundária da CDU | Altura manométrica de descarga bloqueada com todas as válvulas dos racks fechadas | Curva da bomba da CDU no manual da CDU | Define a pressão máxima que o manómetro deve suportar sem danos |
| Altura estática em instalações altas ou com vários pisos | Diferença de altura entre a CDU e a ligação mais alta ou mais baixa | Desenho da tubagem do projecto | Desloca toda a faixa de operação; é relevante para a selecção da gama |
| Filtro ou crivo | Pressão de colapso do elemento à DP máxima | Ficha técnica do elemento filtrante | Define o limite superior do alarme de DP, não apenas o setpoint de limpeza |
| Vaso de expansão e alívio | Pré-carga e regulação do alívio | Manual da CDU e registo de colocação em serviço | Explica a faixa normal de pressão e a sua variação com a temperatura |
Quando um valor não estiver publicado, solicite-o por escrito antes de fixar o instrumento. Orientações gerais, como a série datacom da ASHRAE e referências de projecto abertas, descrevem a arquitectura, mas não indicam os limites de pressão da placa fria e dos acoplamentos específicos do seu projecto; são esses limites que o manómetro deve respeitar.
Utilizar a pressão diferencial para detectar carga do filtro e restrições de caudal
A monitorização da pressão diferencial é um dos sinais de manutenção mais úteis num sistema de arrefecimento líquido. Um filtro pode parecer normal externamente enquanto os detritos aumentam gradualmente a queda de pressão através do elemento. Um manómetro diferencial ou transmissor de pressão diferencial instalado no filtro fornece aos operadores um critério mensurável para limpeza ou substituição. O mesmo método pode ser aplicado em permutadores de calor, crivos do líquido refrigerante ou secções seleccionadas dos colectores, para detectar incrustação e restrições de caudal. Para data centers de IA, isto é importante porque uma má distribuição do líquido refrigerante pode rapidamente causar limitação térmica, paragem do equipamento ou intervenções de manutenção não planeadas.
As equipas das instalações podem cruzar estes pontos com as práticas de projecto de data centers da BICSI 002.
Verificações de fuga por decaimento de pressão e a importância da compensação de temperatura na linha de base
Um circuito de arrefecimento líquido fechado contém um volume fixo de fluido praticamente incompressível atrás de um dispositivo de expansão, pelo que a sua pressão responde fortemente à temperatura do líquido refrigerante. Um circuito que perde pressão durante a noite não desenvolveu necessariamente uma fuga; pode simplesmente ter arrefecido com a redução da carga de TI. Registar a pressão sem registar simultaneamente a temperatura do líquido refrigerante provoca falsos alarmes e fugas não detectadas.
O método funcional é utilizar uma linha de base compensada: registe em conjunto a pressão de alimentação, a pressão de retorno e a temperatura do líquido refrigerante num estado de carga definido, e compare as leituras posteriores com o valor registado à mesma temperatura. Uma queda que acompanha a descida da temperatura corresponde a contracção térmica. Uma queda a temperatura constante, sem adição de água de reposição, é uma possível fuga e justifica uma inspecção física.
| Observação | Causa mais provável | Verificação de confirmação | O que não comprova |
|---|---|---|---|
| A pressão diminui juntamente com a temperatura do líquido refrigerante | Contracção térmica após uma redução de carga | Comparar com uma leitura anterior à mesma temperatura | Que o circuito não tenha fugas |
| A pressão diminui a temperatura e carga constantes | Possível fuga ou perda de pré-carga do vaso de expansão | Isolar secções; verificar a pré-carga do vaso; inspeccionar com detecção de fugas | Onde está a fuga; o decaimento não indica a localização |
| A pressão aumenta a temperatura constante | Entrada de gás, válvula de reposição a passar ou caminho de expansão bloqueado | Verificar o isolamento da reposição e purgar os pontos altos | Que o caudal seja adequado |
| A DP do filtro aumenta enquanto a pressão de alimentação permanece estável | Carga do elemento filtrante | Comparar com a DP do elemento limpo ao mesmo caudal | Qual contaminante está a carregar o elemento |
| A pressão de alimentação está normal, mas um rack funciona quente | Má distribuição de caudal ou ramal parcialmente fechado | Comparar as leituras de entrada e saída do colector do rack entre zonas | Estado da placa fria ou problemas na interface térmica |
A resolução é tão importante como o método. Um mostrador de gama ampla não consegue apresentar o pequeno decaimento que torna este teste útil; por isso, instale um manómetro cuja escala corresponda à faixa de operação ou obtenha a leitura de decaimento através de um transmissor registado pelo BMS. Acima de tudo, trate o decaimento como um sinal de triagem: não localiza uma fuga, não detecta uma fuga menor do que aquela que o sistema de reposição substitui silenciosamente e não substitui a detecção de fugas ao nível do rack, os tabuleiros de recolha ou o cabo de detecção de líquidos. Para a instalação mecânica necessária a uma leitura fiável, consulte as melhores práticas de instalação de manómetros e a comparação entre transmissores e manómetros de pressão.
Lista de verificação para RFQ de compradores globais de instrumentos de arrefecimento de data centers
Antes de emitir um RFQ para monitorização da pressão no arrefecimento líquido de um data center de IA, os compradores devem fornecer o tipo de líquido refrigerante, a gama de pressão, a temperatura máxima, a rosca de ligação, o diâmetro necessário do mostrador, a posição de instalação, os requisitos de protecção contra ingresso, o sinal de saída, os requisitos de alarme e a quantidade. Se o projecto exigir embalagem para exportação, marca própria, documentação de calibração, aprovação de amostras ou entregas faseadas, estes pontos devem ser indicados desde o início. Evite seleccionar um manómetro apenas pela aparência; o mesmo estilo de mostrador pode ser inadequado se o material em contacto com o fluido, o vedante, a gama de pressão ou a rosca estiverem incorrectos. Para projectos de data centers de alta densidade, o processo mais seguro consiste em enviar o desenho da CDU ou da tubagem, confirmar a especificação do instrumento com o fabricante, testar amostras quando possível e só depois aprovar a produção. Os compradores que servem a América do Norte, a Europa, o Sudeste Asiático ou o Médio Oriente devem também esclarecer o idioma das etiquetas, as marcações das caixas, a quantidade de peças sobressalentes e se o envio se destina a uma instalação-piloto ou a stock de manutenção de longo prazo. Estes detalhes melhoram a precisão do RFQ e tornam a página útil tanto para motores de pesquisa como para mecanismos de resposta baseados em IA que procuram critérios concretos de aquisição.
As verificações de colocação em serviço e manutenção devem seguir as melhores práticas de instalação de manómetros.
Para leitura digital local ou saída de 4–20 mA em circuitos de arrefecimento de precisão, a página de fornecedor de manómetros digitais da Manogauge apresenta modelos com alarmes configuráveis e saída para o mostrador.
Pontos principais
- A monitorização da pressão no arrefecimento líquido de data centers de IA deve abranger a alimentação e o retorno da CDU, a descarga da bomba, os colectores dos racks, os filtros e os permutadores de calor.
- O limite superior de pressão é definido pelo elemento mais fraco do circuito secundário - normalmente a placa fria ou um acoplamento de ligação rápida - e não pela curva da bomba da CDU.
- Os manómetros mecânicos proporcionam visibilidade local durante a colocação em serviço, enquanto os transmissores fornecem alarmes BMS e DCIM, dados de tendência e a resolução necessária para verificações de decaimento.
- A pressão diferencial através de filtros e permutadores de calor transforma os dados de pressão num critério de manutenção para obstrução, incrustação e restrição de caudal.
- O decaimento de pressão é um sinal de triagem baseado numa linha de referência compensada pela temperatura; não localiza uma fuga nem substitui a detecção de fugas ao nível do rack.
Related buyer pages
Digital pressure gauge supplierDigital gauges with fine resolution for CDU loops and low-pressure coolant circuits.
Stainless steel pressure gauge manufacturer316L wetted parts compatible with treated water and glycol coolant chemistry.
Bimetal thermometer manufacturerSupply and return coolant temperature points with thermowells on the same skid.
Related products
- Liquid-Filled Pressure Gauge - Radial (ZX-06-R) — 0–60 MPa
- Stainless Steel Pressure Gauge - Radial (ZX-01-R) — 0–100 MPa
Leituras relacionadas
- Guia de monitoramento com manômetros em torres de resfriamento
Monitoramento com manômetros em torres de resfriamento para circuitos de água de condensação: pontos de medição, pressão diferencial em filtros, materiais e seleção de faixa.
- Monitoramento de Pressão em Eletrolisadores de Hidrogênio
O monitoramento de pressão em eletrolisadores exige manômetros, transmissores, válvulas de isolamento e lógica de alarmes compatíveis com hidrogênio, oxigênio e água.
- Monitoramento de pressão em bombas de calor industriais
Guia para retrofit: manômetros, transmissores, pressão diferencial, faixa, materiais, pontos de instalação e comissionamento.
- Manômetros Secos vs. com Enchimento de Líquido: Um Guia Técnico
Descubra as diferenças entre manômetros secos e com enchimento de líquido. Guia técnico sobre amortecimento de vibração, seleção de fluidos e modos de falha.
- Seleção de Manômetros Sanitários para Alimentos e Farmacêuticos
Otimize seu processo com o guia de seleção de manômetros sanitários da Manogauge. Saiba mais sobre a conformidade 3-A, EHEDG e FDA para aplicações críticas.
Perguntas frequentes
O que é a monitorização da pressão no arrefecimento líquido de data centers de IA?
A monitorização da pressão no arrefecimento líquido de data centers de IA consiste em medir a pressão nas linhas de alimentação e retorno da CDU, na descarga da bomba, nos colectores dos racks, nos filtros e nos permutadores de calor, permitindo verificar a estabilidade do caudal, detectar restrições e responder a problemas de fugas ou da bomba antes de afectarem o arrefecimento das GPUs.
Onde deve ser instalado um manómetro de pressão do líquido refrigerante num circuito com CDU?
Os locais comuns incluem os colectores de alimentação e retorno da CDU, a descarga da bomba, os colectores de entrada e saída dos racks e os pontos de serviço junto dos filtros ou permutadores de calor. A localização final deve seguir o desenho da tubagem da CDU e o processo de manutenção do data center.
Um data center deve utilizar manómetros mecânicos ou transmissores de pressão?
Ambos são úteis. Os manómetros mecânicos fornecem confirmação visual local durante a colocação em serviço e a manutenção, enquanto os transmissores de pressão enviam dados contínuos para sistemas BMS, DCIM, PLC ou sistemas de alarme. Os circuitos críticos utilizam frequentemente os dois.
Que material em contacto com o fluido é adequado para instrumentos de pressão de arrefecimento líquido?
O material correcto depende do líquido refrigerante. O aço inoxidável é normalmente seleccionado pela resistência à corrosão em sistemas de água e glicol, mas a compatibilidade deve ser confirmada junto do fornecedor do líquido refrigerante e do fabricante do instrumento, incluindo os materiais dos vedantes e das roscas.
O que devem incluir os compradores internacionais num RFQ para manómetros de circuitos de arrefecimento?
Inclua o tipo de líquido refrigerante, a gama de pressão, a temperatura máxima, a rosca de ligação, o tamanho do mostrador, a exactidão, o sinal de saída quando necessário, os desenhos de instalação, as necessidades de calibração ou documentação, a quantidade, a embalagem, os requisitos de marca e o prazo de entrega pretendido.
Que gama de pressão deve ter um manómetro para o circuito secundário de uma CDU?
Dimensione-o com base no limite de projecto do circuito, e não no ponto de funcionamento da bomba. O limite é normalmente o elemento com menor pressão nominal no circuito secundário, muitas vezes a placa fria ou um acoplamento de ligação rápida, e a pressão máxima corresponde à descarga bloqueada da bomba da CDU com as válvulas dos racks fechadas. Acrescente a altura estática em instalações altas ou com vários pisos e escolha uma escala que mantenha a operação normal no centro do mostrador, cobrindo simultaneamente o pior caso.
Um manómetro de pressão consegue detectar uma fuga num circuito direct-to-chip?
Apenas como sinal de triagem e mediante uma linha de base compensada pela temperatura. A pressão do circuito varia com a temperatura do líquido refrigerante, pelo que uma queda durante a noite pode ser térmica e não resultar de uma fuga. O decaimento de pressão também não localiza a fuga nem detecta uma fuga suficientemente pequena para ser compensada pelo sistema de reposição; por isso, complementa, mas não substitui, a detecção ao nível do rack, os tabuleiros de recolha e o cabo de detecção de líquidos.
Porque é que a pressão do circuito de arrefecimento líquido muda durante a noite sem existir uma fuga?
Porque o circuito é um volume fechado de fluido praticamente incompressível ligado a um vaso de expansão. Quando a carga de TI diminui, a temperatura do líquido refrigerante baixa, o fluido contrai-se e a pressão diminui; quando a carga regressa, a pressão volta a subir. Registe a temperatura do líquido refrigerante juntamente com a pressão e compare leituras obtidas à mesma temperatura; caso contrário, o comportamento térmico normal pode ser facilmente confundido com uma avaria.
