A medição precisa da pressão diferencial (ΔP) é crítica em inúmeros processos industriais, desde o monitoramento da condição de filtros até a otimização do controle de fluxo e nível. A seleção do manômetro de pressão diferencial correto garante a eficiência do processo, segurança e conformidade regulatória. Este guia técnico da Manogauge fornece a engenheiros de planta, distribuidores B2B e fabricantes de equipamentos OEM o conhecimento essencial para especificar e implementar manômetros de pressão diferencial de forma eficaz, cobrindo variantes de design, especificações chave, compatibilidade de materiais, melhores práticas de aplicação e considerações de instalação para atender aos exigentes requisitos industriais.
1. Princípio de Funcionamento e Variantes de Projeto
Os manômetros de pressão diferencial funcionam medindo a diferença de pressão entre dois pontos distintos de um processo. Os dois principais princípios de funcionamento são o tubo Bourdon com duas conexões de processo e o elemento diferencial de diafragma. Os projetos com tubo Bourdon, normalmente compostos por dois tubos em formato de C ou helicoidais, são adequados para pressões estáticas mais baixas e oferecem indicação mecânica robusta. Cada tubo Bourdon é conectado a uma das duas fontes de pressão (alta e baixa), e suas deflexões independentes são vinculadas mecanicamente para indicar a diferença de pressão.
Os elementos diferenciais de diafragma, por outro lado, utilizam um diafragma flexível ou um conjunto de foles que se deflete em resposta à diferença de pressão entre seus dois lados. Essa deflexão é então convertida em uma leitura mecânica. Os projetos com diafragma são especialmente adequados para aplicações que exigem pressões estáticas de linha mais elevadas, frequentemente de até 600 bar, e podem lidar com faixas diferenciais mais baixas com maior sensibilidade. Também são menos suscetíveis a danos por sobrepressão em um dos lados, desde que seja integrada uma proteção adequada contra sobrepressão.
A Manogauge oferece manômetros de pressão diferencial com tubo Bourdon e com diafragma, cada um otimizado para faixas específicas de desempenho. A escolha entre essas variantes depende da faixa de DP necessária, da pressão estática da linha, da compatibilidade com o fluido e da classe de exatidão desejada. Compreender essas diferenças fundamentais é essencial para selecionar corretamente o instrumento e garantir uma operação confiável a longo prazo em ambientes industriais exigentes.
A terminologia de vazão e DP pode ser conferida na norma ISO 5167 sobre medição de vazão por pressão diferencial.
Comparar opções de manômetros para esta aplicaçãoComece pela faixa, o meio, o material e a conexão.→2. Principais Especificações: Faixa de DP, Pressão Estática e Exatidão
Ao especificar um manômetro de pressão diferencial, três parâmetros críticos devem ser cuidadosamente considerados: a faixa de pressão diferencial (DP), a pressão estática nominal da linha e a classe de exatidão. As faixas de DP normalmente vão de medições muito baixas, como 0-100 mbar, até diferenciais mais elevados, como 0-10 bar. É essencial selecionar um manômetro em que a pressão diferencial normal de operação esteja entre 30% e 70% da escala total do instrumento, garantindo exatidão e vida útil ideais.
A pressão estática nominal da linha refere-se à pressão máxima que pode ser aplicada simultaneamente às conexões de alta e baixa pressão sem danificar o instrumento. Há modelos para alta pressão estática com capacidades de até 600 bar, adequados para aplicações exigentes em sistemas de alta pressão. Exceder esse valor pode causar falhas catastróficas. Certifique-se sempre de que a pressão estática nominal do manômetro seja significativamente superior à pressão máxima esperada na linha de processo.
A exatidão é especificada como uma porcentagem da faixa de escala total. Normas industriais como ASME B40.100 e EN 837-1 definem diversas classes de exatidão. Por exemplo, a ASME B40.100 normalmente especifica classes de exatidão desde Grade 4A (±0.1%) até Grade D (±5%), enquanto a EN 837-1 utiliza classes como Class 0.6 (±0.6%) ou Class 1.0 (±1.0%). Para a maioria das aplicações industriais, uma exatidão de ±1.0% ou ±1.6% da escala total é comum, mas aplicações críticas, especialmente em sistemas instrumentados de segurança (SIS), podem exigir maior precisão. Verifique sempre a conformidade do manômetro com as normas industriais aplicáveis.
Para fluidos corrosivos, consulte aço inoxidável 316L versus latão para meios corrosivos.
3. Materiais Molhados e Compatibilidade com o Fluido
A seleção dos materiais molhados é fundamental para garantir a durabilidade e a confiabilidade de um manômetro de pressão diferencial, especialmente ao trabalhar com meios de processo agressivos. As partes molhadas são os componentes que entram em contato direto com o fluido de processo. Entre os materiais padrão mais comuns está o aço inoxidável 316L, que oferece excelente resistência à corrosão para uma ampla variedade de fluidos industriais, incluindo muitos ácidos, álcalis e sistemas de água potável. É um material de uso geral amplamente comprovado.
Para aplicações com alta corrosividade ou temperaturas extremas, são necessários materiais especiais. O Hastelloy C276 é uma superliga de níquel-molibdênio-cromo reconhecida por sua excepcional resistência a uma ampla variedade de ambientes corrosivos severos, incluindo ácidos oxidantes e redutores, cloretos e gás cloro úmido. Isso a torna ideal para as indústrias química, petroquímica e farmacêutica, nas quais o aço inoxidável padrão poderia falhar.
Ao trabalhar com meios extremamente agressivos ou aderentes, as partes molhadas com revestimento de PTFE podem fornecer uma barreira inerte, evitando corrosão e acúmulo de material. O PTFE (politetrafluoretileno) oferece resistência química superior a quase todos os produtos químicos e solventes industriais. Outros materiais, como Monel, Inconel ou tântalo, também podem ser especificados para aplicações altamente especializadas. Consulte sempre uma tabela de compatibilidade química e considere a temperatura do processo, a concentração e possíveis contaminantes ao selecionar os materiais molhados, evitando falhas prematuras do instrumento e garantindo a integridade do processo.
Exemplos de monitoramento de filtros continuam em monitoramento de DP em filtração por membrana para águas residuais.
Enviar faixa, meio e conexão para revisão técnicaUma especificação breve já inicia a cotação.→4. Guia de Aplicações: ΔP em Filtros, Vazão, Nível e Monitoramento de Bombas
Os manômetros de pressão diferencial são instrumentos versáteis, com funções críticas em diversas aplicações industriais. Um dos principais usos é o monitoramento de filtros, no qual a ΔP através de um coalescedor, filtro tipo strainer ou elemento filtrante indica seu nível de saturação. O aumento da pressão diferencial sinaliza que o filtro está obstruído e requer limpeza ou substituição, evitando paradas de processo e garantindo a qualidade do produto.
No monitoramento da condição de bombas, os manômetros de pressão diferencial podem ser usados para comparar as pressões de sucção e descarga. Uma ΔP anormal pode indicar problemas como cavitação, desgaste do impulsor ou obstruções, permitindo manutenção preventiva. Para a medição de vazão, os manômetros de ΔP são componentes essenciais em conjunto com elementos primários de vazão, como placas de orifício, tubos Venturi ou bocais de vazão. A pressão diferencial gerada nessas restrições é diretamente proporcional ao quadrado da vazão, permitindo calcular a vazão com precisão.
A medição de nível em tanques fechados é outra aplicação importante. Ao medir a pressão diferencial entre a parte inferior e a superior de um tanque fechado, é possível determinar com precisão o nível do líquido, compensando variações na pressão do espaço de vapor. Isso é particularmente útil em tanques pressurizados ou que contenham líquidos voláteis. Além disso, manômetros de pressão diferencial são frequentemente especificados para circuitos de segurança classificados SIL (Nível de Integridade de Segurança), nos quais sua confiabilidade e exatidão contribuem para a função geral de segurança, exigindo documentação e certificação rigorosas segundo normas como IEC 61508/61511.
As aplicações em salas controladas são abordadas em monitoramento da pressão diferencial em salas limpas farmacêuticas conforme GMP.
Detalhes relacionados à seleção: Manômetro de DP para Monitoramento de Filtros: Guia de Faixa, Alarme e Obstrução e Guia de Monitoramento de DP em Água Gelada.
5. Boas Práticas de Instalação, Válvulas de Manifold e Comissionamento

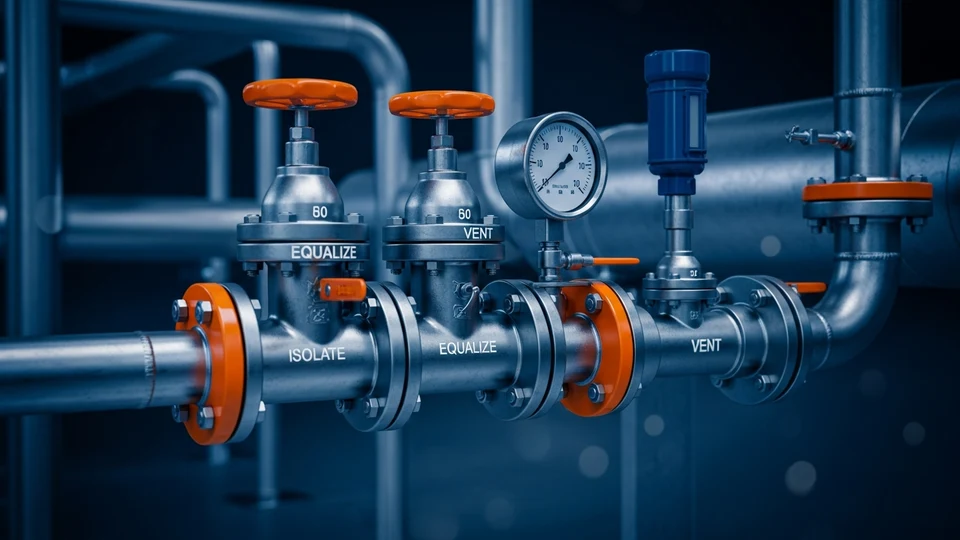

A instalação e o comissionamento adequados são essenciais para a operação precisa e segura de um manômetro de pressão diferencial. As configurações de válvulas do manifold são fundamentais para isolamento seguro, zeragem e manutenção. Os tipos mais comuns incluem:
- Manifold de 2 válvulas: usado para isolamento básico e equalização.
- Manifold de 3 válvulas: o mais comum, com duas válvulas de bloqueio (isolando alta e baixa pressão) e uma válvula de equalização. Permite zerar e remover o instrumento com segurança.
- Manifold de 5 válvulas: adiciona duas válvulas de dreno/ventilação à configuração de 3 válvulas, facilitando a purga das linhas de impulso e a calibração.
Durante a partida, certifique-se sempre de que a válvula de equalização esteja aberta antes de abrir lentamente as válvulas de bloqueio de alta e baixa pressão, evitando picos repentinos que poderiam danificar o elemento diferencial. Depois que as pressões forem equalizadas, feche a válvula de equalização. As linhas de impulso (tubulações que conectam o processo ao manômetro) devem ser mantidas tão curtas quanto possível, instaladas com inclinação para evitar acúmulo de líquido em serviços com gás ou de gás em serviços com líquido, e preenchidas com um fluido de enchimento adequado (por exemplo, água, glicol ou óleo de silicone) quando o fluido de processo for corrosivo, viscoso ou estiver em temperaturas extremas. Isso protege o instrumento e garante a transmissão precisa da pressão.
Em serviços com gás, as linhas de impulso devem subir desde a tomada até o manômetro; em serviços com líquido, devem descer. A calibração e a verificação periódicas, especialmente para instrumentos em circuitos de segurança classificados SIL, são essenciais para manter o desempenho e a conformidade. Consulte sempre as instruções específicas de instalação do fabricante e as normas industriais aplicáveis, como EN 837-1 e ASME B40.100.
As práticas de instalação de manifolds e montagem devem ser verificadas em boas práticas de instalação de manômetros.
Checklist de RFQ: inclua faixa de pressão, ponto normal de operação, fluido de processo, preferência de material molhado, material da caixa, diâmetro do mostrador, conexão roscada, posição de montagem, quantidade, certificados necessários e prazo de entrega desejado. Essas informações permitem ao fornecedor confirmar se um manômetro seco, com líquido de enchimento, amortecedor de pulsação, selo diafragma, manômetro diferencial ou transmissor é a opção mais segura.
Pontos principais
- Combine o princípio de funcionamento do manômetro de pressão diferencial (tubo Bourdon versus diafragma) com os requisitos de pressão estática e faixa de DP da aplicação.
- Selecione sempre um manômetro cuja pressão estática nominal da linha seja significativamente superior à pressão máxima esperada no processo.
- Escolha materiais molhados como aço inoxidável 316L, Hastelloy C276 ou componentes com revestimento de PTFE com base na corrosividade e na temperatura do fluido.
- Utilize manifolds de 3 ou 5 válvulas para o isolamento, a equalização e a zeragem seguros de manômetros de pressão diferencial.
- Garanta a instalação correta das linhas de impulso (inclinação e fluido de enchimento) e siga uma sequência rigorosa de comissionamento para evitar danos ao instrumento.
Related buyer pages
Diaphragm pressure gauge manufacturerUse diaphragm or isolated designs for corrosive, viscous or clogging differential pressure services.
Sanitary pressure gauge manufacturerReview flush diaphragm, 316L wetted parts and clean-service documentation for UPW-adjacent utility points.
Related products
- Diaphragm Pressure Gauge - Type 1 (ZX-05-1) — 0–60 kPa
- Isolating-Diaphragm Gauge - Radial Type 1 (ZX-04-R1) — 0–60 MPa
Leituras relacionadas
- Manômetro diferencial de filtro: faixa, alarme e troca
Escolher um manômetro diferencial de filtro pela pressão diferencial limpa, de troca e vazão: faixa e alarme, tomadas, materiais em contato e limpeza.
- Pressão diferencial em salas limpas: cascata de 10-15 Pa
Monitorização da pressão diferencial em salas limpas: cascata de 10-15 Pa entre graus, antecâmaras e filtros HEPA, manômetros de baixa faixa e calibração.
- Monitoramento de pressão diferencial em água gelada: guia HVAC
Guia de monitoramento de pressão diferencial de água gelada para plantas HVAC: onde instalar manômetros e transmissores, como dimensionar a faixa e o que as leituras não comprovam.
- Guia de Solução de Problemas de Falhas em Manômetros
Guia sistemático de solução de problemas para falhas comuns em manômetros industriais. Aprenda a diagnosticar e resolver problemas como ponteiro travado, embaçamento e desvio de zero para manter a precisão.
- Certificações de Manômetros: Guia de Exportação Global
Navegue pelas certificações globais de manômetros com o guia especializado da Manogauge. Entenda a conformidade CE, ASME, KS, GOST R, ATEX e 3-A para mercados internacionais.
Perguntas frequentes
Qual é a diferença entre um manômetro de pressão padrão e um manômetro de pressão diferencial?
Um manômetro de pressão padrão mede a pressão absoluta ou manométrica em relação à atmosfera ou ao vácuo. Já um manômetro de pressão diferencial mede a diferença de pressão entre dois pontos distintos, fornecendo informações sobre vazão, nível ou condição do filtro, em vez da pressão absoluta do sistema.
Por que a pressão estática nominal da linha é importante em um manômetro de pressão diferencial?
A pressão estática nominal da linha indica a pressão máxima que o manômetro pode suportar simultaneamente nas conexões de alta e baixa pressão sem sofrer danos. Exceder esse valor pode causar falhas catastróficas, mesmo quando a pressão diferencial está dentro da faixa, comprometendo a segurança e a integridade do processo.
Quando devo usar um manifold de 3 válvulas com um manômetro de pressão diferencial?
Um manifold de 3 válvulas (duas válvulas de bloqueio e uma válvula de equalização) é recomendado para a maioria das instalações industriais de manômetros de pressão diferencial. Ele permite isolar o manômetro do processo com segurança, equalizar a pressão através do elemento sensor para zeragem e removê-lo com segurança para manutenção ou calibração.
Quais materiais molhados são melhores para meios altamente corrosivos?
Para meios altamente corrosivos, o Hastelloy C276 oferece excelente resistência a uma ampla variedade de produtos químicos agressivos. Para meios extremamente agressivos ou aderentes, as partes molhadas com revestimento de PTFE fornecem uma superfície inerte e antiaderente, evitando corrosão e acúmulo e garantindo confiabilidade a longo prazo.
Como um manômetro de pressão diferencial ajuda no monitoramento de filtros?
Ao medir a diferença de pressão através de um elemento filtrante, o manômetro de pressão diferencial indica seu nível de saturação. À medida que o filtro retém partículas, a ΔP aumenta, sinalizando que ele está ficando obstruído e requer limpeza ou substituição para manter a vazão e a eficiência ideais do processo.
Um manômetro de pressão diferencial pode ser usado para monitoramento de UPW em semicondutores?
Um manômetro de pressão diferencial pode ser usado em pontos de monitoramento de utilidades UPW, como filtros, leitos de resina ou verificações de perda de pressão em skids, mas a especificação final deve confirmar o material molhado, o método de limpeza, o risco de zonas mortas e os limites de contaminação. Para a validação crítica da qualidade da água em semicondutores, o manômetro é um dispositivo de indicação para manutenção e não deve substituir os instrumentos analíticos validados da fábrica.
Qual pressão estática nominal da linha deve ser especificada para um manômetro de DP em um sistema de água de 40 bar?
A pressão estática (da linha) nominal deve abranger a maior pressão aplicada a qualquer uma das conexões isoladamente, e não apenas a leitura diferencial. Em um sistema de 40 bar, especifique um manômetro de DP com pressão estática de trabalho nominal de pelo menos 60–80 bar (1.5×–2× a pressão máxima de operação da linha). Verifique se a capacidade cobre a condição de carga assimétrica: uma conexão à pressão da linha e a outra aberta para a atmosfera durante o comissionamento ou o isolamento de um lado.
Um manifold de 3 válvulas pode evitar a sobrepressão do manômetro de DP na partida?
Sim. Abra primeiro a válvula de equalização para equilibrar as duas conexões antes de abrir parcialmente as válvulas de bloqueio. Isso evita que um pico repentino da pressão da linha atinja uma conexão enquanto a outra permanece à pressão atmosférica. Depois que ambas as válvulas de bloqueio estiverem abertas, feche a válvula de equalização para restabelecer a medição diferencial. A válvula de equalização também permite verificar o zero durante a operação sem remover o manômetro do processo.
