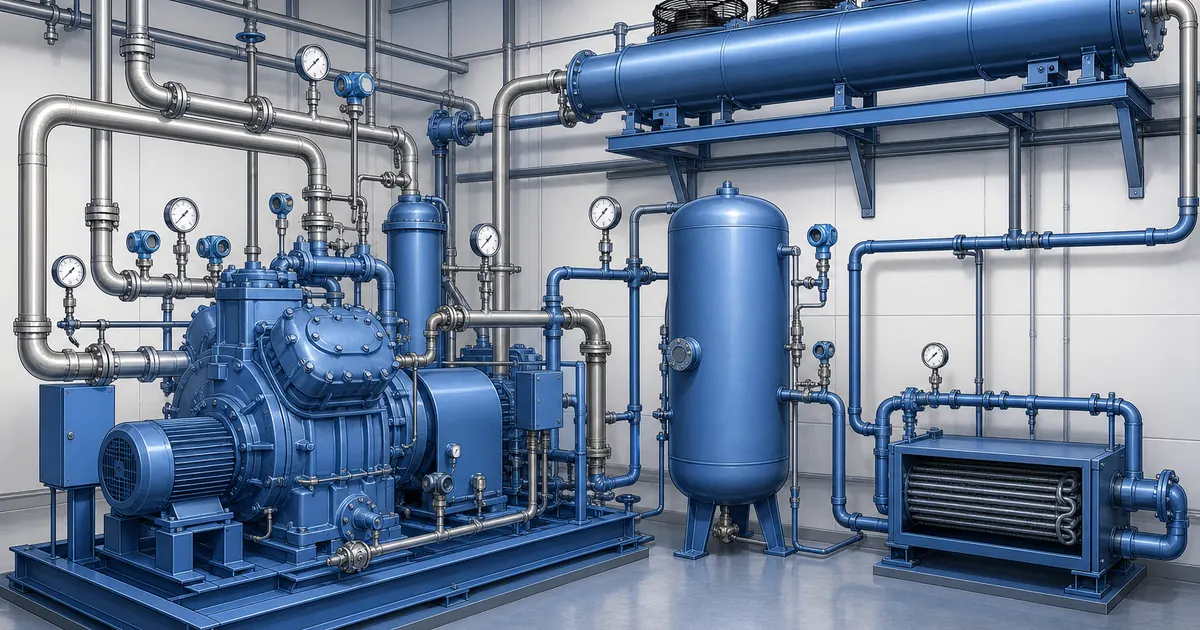

La surveillance de pression en réfrigération à l ammoniac utilise manomètres, transmetteurs et instruments de pression différentielle pour comprendre le système R717.
Ce qu’implique le choix d’un manomètre de réfrigération à l’ammoniac
La surveillance de la pression dans une installation de réfrigération à l’ammoniac commence par une définition simple : il s’agit de mesurer de manière contrôlée la pression et la différence de pression aux points qui révèlent le fonctionnement d’un système au R717. Un manomètre à cadran fournit une confirmation locale aux opérateurs présents à proximité d’un skid de compresseur ou d’un récepteur. Un transmetteur de pression envoie un signal au système de contrôle pour assurer le suivi des tendances, les alarmes et les interverrouillages. Un manomètre ou transmetteur de pression différentielle compare deux points, par exemple en amont et en aval d’un filtre, afin que les équipes de maintenance puissent détecter une restriction avant toute perte de débit.
Le mot-clé principal de cet article est surveillance de la pression dans une installation de réfrigération à l’ammoniac. Les termes associés incluent manomètre de réfrigération industrielle, transmetteur de pression R717, surveillance de la pression différentielle des filtres de réfrigération et instrumentation de pression pour entrepôts frigorifiques. Le contexte de sécurité est essentiel, car l’ammoniac est un fluide frigorigène naturel efficace, mais également un produit chimique dangereux. Parmi les références externes utiles figurent les normes de sécurité de l’EPA américaine applicables à la réfrigération à l’ammoniac et la page de l’OSHA consacrée aux normes de réfrigération à l’ammoniac.
Pour approfondir le choix des instruments, comparez ce guide au guide de sélection des manomètres industriels de Manogauge et au guide de sélection des manomètres de pression différentielle. Ces références internes expliquent la classe de précision, le diamètre du cadran, l’amortissement des vibrations et la logique de la pression différentielle dans des applications industrielles plus générales.
Voir la sélection des manomètres industriels→Points de mesure de la pression dans une installation R717 à l’ammoniac
Les systèmes au R717 nécessitent des instruments de pression spécifiés selon l’emplacement dans le circuit, car les points d’aspiration, de refoulement, d’huile et de dégivrage sont soumis à des conditions de pression et de température différentes.
| Point de mesure | Pourquoi c’est important | Vérification du choix du manomètre | Limite |
|---|---|---|---|
| Conduite d’aspiration | Charge du compresseur et état de l’évaporateur | Plage lisible autour de la pression d’aspiration normale et parties en contact compatibles | Ne pas utiliser un manomètre de service générique pour fluide frigorigène sans confirmation de sa compatibilité avec le R717 |
| Conduite de refoulement | Pression de fonctionnement côté haute pression et restriction anormale | Vérification de la plage supérieure, de l’exposition à la température et des vibrations | La plage finale doit être déterminée à partir de la pression de conception du système |
| Huile ou ΔP du filtre | Surveillance de la lubrification et du colmatage du filtre | Plage de pression différentielle ou manomètres jumelés selon les pratiques de maintenance | Les seuils d’alarme doivent être définis à partir de la documentation de l’équipement |
Pour aller plus loin : sélection d’un manomètre pour fluide frigorigène et compatibilité de l’acier inoxydable 316L et du laiton.

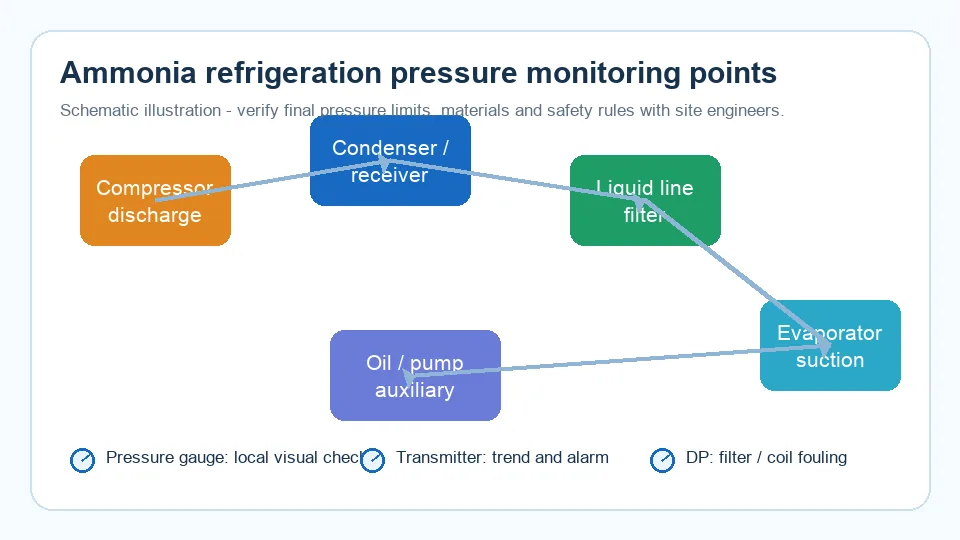

Pourquoi les points de pression et de pression différentielle sont importants
Une installation de réfrigération n’a pas besoin d’instruments partout. Elle a besoin de mesures fiables aux points où les variations de pression permettent d’évaluer l’état du système, la sécurité ou les décisions de maintenance. La pression d’aspiration du compresseur aide à confirmer la charge et les conditions d’évaporation. La pression de refoulement du compresseur permet aux opérateurs d’identifier les problèmes de condenseur, les obstructions, les effets d’une température ambiante élevée ou une compression anormale. La pression du récepteur et de la conduite de liquide aide à vérifier la stabilité de l’alimentation des dispositifs de détente. La pression de l’évaporateur permet de contrôler les performances de refroidissement. La pression différentielle aux bornes des filtres, crépines, batteries ou circuits d’huile aide à détecter l’encrassement et les restrictions.
| Point de surveillance | Instrument type | Diagnostic facilité par la mesure |
|---|---|---|
| Aspiration du compresseur | Manomètre et transmetteur | État de charge, pression d’évaporation, risque de faible aspiration |
| Refoulement du compresseur | Manomètre de sécurité et transmetteur | Pression de condensation élevée, performances du condenseur, vannes obstruées |
| Récepteur ou conduite de liquide | Manomètre ou transmetteur en acier inoxydable | Stabilité de l’alimentation en liquide et hausse anormale de pression |
| Filtre ou crépine | Manomètre de pression différentielle ou transmetteur DP | Encrassement, glace, débris ou moment opportun pour la maintenance |
| Branche d’évaporateur | Manomètre ou transmetteur | Performances de la batterie et comportement du détendeur |
| Circuit d’huile | Manomètre avec amortissement des vibrations | Pression de lubrification et état de la pompe |
Ce tableau constitue une première liste de contrôle, et non une conception figée. Une petite unité de réfrigération compacte et une grande salle des machines alimentant plusieurs chambres froides nécessiteront des nombres d’instruments, des plages de pression et une intégration au contrôle différents.
Choix du manomètre et du transmetteur de pression pour la réfrigération à l’ammoniac
Le choix des instruments doit commencer par l’enveloppe réelle de fonctionnement. La pression normale, la pression maximale admissible, le démarrage, le pump-down, le dégivrage et les états de maintenance peuvent tous présenter des conditions différentes. Une règle courante consiste à placer la pression normale dans le tiers central du cadran lorsque cela est possible, tout en veillant à ce que l’instrument puisse supporter la surpression attendue. La plage finale doit être confirmée par rapport à la pression de conception du système et à la procédure du site, et non déduite d’un tableau générique de fluides frigorigènes.
Le choix des matériaux dépend également de l’application. Le service à l’ammoniac oriente souvent les acheteurs vers des parties en contact en acier ou en acier inoxydable, mais le matériau approprié dépend de la sécheresse, de l’entraînement d’huile, de la teneur en eau, des produits chimiques de nettoyage, de la température et de la norme de raccordement utilisée par l’installation. Dans les environnements soumis à des nettoyages corrosifs ou dans les zones extérieures des condenseurs, un boîtier et une lunette en acier inoxydable peuvent améliorer la durabilité externe. En présence de vibrations à proximité des compresseurs ou des pompes, un manomètre rempli de liquide, un restricteur, un amortisseur ou un montage déporté peut être nécessaire pour réduire les oscillations de l’aiguille et l’usure mécanique.
Ne considérez pas automatiquement un manomètre de réfrigération comme adapté à tous les points d’une installation à l’ammoniac. Un manomètre de manifold conçu pour les petites opérations de charge en fluide frigorigène diffère d’un instrument industriel fixe installé sur une installation d’ammoniac en circuit fermé. Vérifiez la classe de pression, le filetage du raccordement, le matériau du verre, la protection contre l’éjection, la compatibilité du liquide de remplissage et la nécessité éventuelle d’une certification pour zone dangereuse du transmetteur.
Pour les manomètres compatibles avec l’ammoniac R-717, consultez le manomètre pour fluide frigorigène ZX-10 et le manomètre rempli de liquide ZX-06 destinés aux zones de compresseurs soumises aux vibrations.
Préparer une RFQ instrumentation frigorifiqueNos ingénieurs répondent en 24 heures→Détails d’installation pour protéger les mesures et les personnes

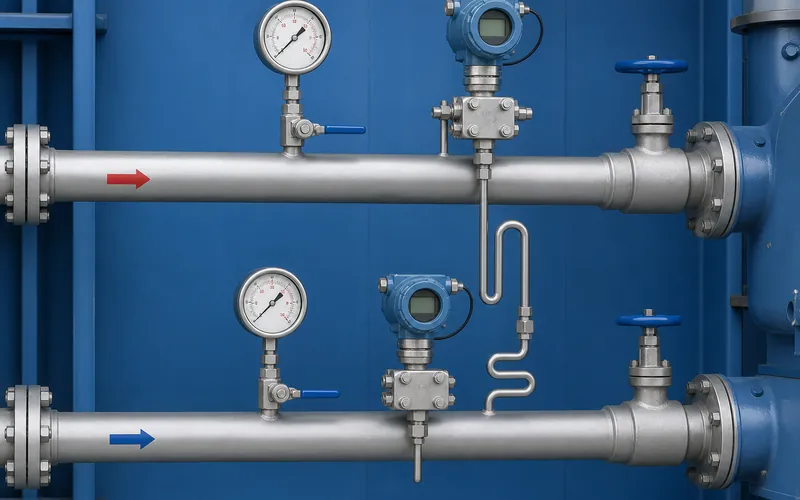

La qualité de l’installation détermine souvent si la surveillance de la pression dans une installation de réfrigération à l’ammoniac reste utile après la mise en service. Les manomètres doivent être lisibles depuis la position habituelle de l’opérateur, isolés par des vannes appropriées, protégés contre les chocs mécaniques directs et installés de manière à éviter que des poches de liquide ou d’huile ne faussent les mesures. De longues lignes d’impulsion non supportées peuvent vibrer, subir une fatigue mécanique ou accumuler du condensat. Un transmetteur monté directement sur une buse de compresseur soumise aux vibrations peut tomber en panne plus rapidement qu’un modèle installé sur un support avec une tubulure adaptée.
Les points côté haute pression et au refoulement exigent une prudence particulière. Les instruments de pression ne remplacent ni les soupapes de sûreté, ni les pressostats, ni la procédure d’exploitation du site. Ils rendent simplement la pression visible ou disponible pour le système de contrôle. Si une mesure est utilisée pour une logique d’alarme ou de déclenchement, la plage du transmetteur, la précision, le temps de réponse, le câblage, l’intervalle d’étalonnage et la procédure d’essai fonctionnel doivent faire l’objet d’une revue formelle.
Pour l’ammoniac, les équipements de protection individuelle, la ventilation, l’arrêt d’urgence et les règles de consignation dépassent le cadre d’un article consacré aux manomètres, mais relèvent pleinement du travail en sécurité. Toute installation ou tout remplacement doit être examiné par un ingénieur frigoriste qualifié ou par le responsable sécurité de l’installation, en particulier lorsque le système est soumis aux réglementations locales relatives à la sécurité des procédés, aux équipements sous pression ou aux produits chimiques dangereux.
Utiliser la pression différentielle pour les filtres, batteries et circuits d’huile
La pression différentielle est souvent plus utile qu’une pression mesurée en un seul point pour la maintenance. Un filtre peut présenter une pression d’entrée acceptable tout en étant déjà obstrué ; la perte de pression à ses bornes fournit une indication plus claire. Le même principe s’applique aux crépines, batteries d’évaporateurs, échangeurs thermiques et circuits d’huile. Une tendance à la hausse de la pression différentielle peut indiquer la présence de débris, la formation de glace, une migration d’huile ou un problème de position de vanne.
La plage de l’instrument doit correspondre à la perte de pression attendue lorsque l’équipement est propre et lorsqu’il est encrassé. Si la plage est trop large, les opérateurs ne peuvent pas détecter rapidement l’encrassement initial. Si elle est trop étroite, les transitoires normaux peuvent amener l’aiguille en butée ou saturer le signal. Les instruments de pression différentielle nécessitent également des raccordements haute et basse pression appropriés, des vannes d’égalisation lorsque cela est nécessaire et une protection contre la surpression d’un seul côté pendant la maintenance.
Pour les installations qui évoluent vers une maintenance numérique, un transmetteur DP peut alimenter les données de tendance d’un système de gestion technique du bâtiment, d’un automate programmable industriel ou d’un tableau de bord IIoT. Ces données ne sont utiles que si le nom du point, les unités, le seuil d’alarme, le type de filtre et l’action de maintenance sont documentés. Dans le cas contraire, le système collecte des chiffres sans règle de décision.
Liste de contrôle pour une demande de devis et limites de responsabilité
Une demande de devis pratique pour la surveillance de la pression dans une installation de réfrigération à l’ammoniac doit préciser le fluide frigorigène, la pression normale et maximale, la plage de température, le filetage ou la bride de raccordement, l’emplacement de montage, le niveau de vibration, la précision requise, le matériau du boîtier, le matériau des parties en contact, le diamètre du cadran, le signal de sortie, l’utilisation pour une alarme, les certificats requis et le marché de destination. Si une pression différentielle est nécessaire, indiquez les deux points de prise de pression, la perte de pression attendue lorsque l’équipement est propre et le seuil de maintenance.
Manogauge peut étudier des manomètres en acier inoxydable, des manomètres remplis de liquide, des instruments de pression différentielle, des ensembles à séparateur à membrane et des transmetteurs de pression pour des projets de réfrigération industrielle, mais cet article ne peut pas approuver une installation spécifique à l’ammoniac. L’approbation finale relève du concepteur frigoriste, de l’ingénieur de l’installation et du responsable de la procédure de sécurité. Pour les applications à haute pression, haute température, soumises à des nettoyages corrosifs, extérieures ou réglementées pour les produits chimiques, confirmez la compatibilité des matériaux, la classe de pression, l’étanchéité des raccordements, l’étalonnage et les exigences des codes locaux avant de commander.
La conclusion est volontairement ciblée : la surveillance de la pression dans une installation de réfrigération à l’ammoniac améliore la visibilité, le dépannage et la planification de la maintenance lorsque les instruments sont sélectionnés pour le système réel. Elle ne rend pas sûr un système dangereux et ne remplace ni les protections contre la surpression conçues par des ingénieurs, ni les procédures d’exploitation, ni le personnel formé.
Pour les zones classées Zone 1 et Zone 2 dans les salles des machines utilisant de l’ammoniac, la page de Manogauge consacrée au fabricant de manomètres antidéflagrants présente des manomètres à cadran certifiés ATEX, IECEx et GB-Ex pour les applications au fluide frigorigène R717.
Points clés
- La surveillance de la pression dans une installation de réfrigération à l’ammoniac combine manomètres, transmetteurs et instruments DP aux points utiles aux décisions d’exploitation et de maintenance.
- La plage du manomètre, le matériau des parties en contact, le raccordement, la protection contre les vibrations et le modèle de sécurité doivent être confirmés par rapport au système R717 réel.
- La pression différentielle est essentielle pour la maintenance des filtres, batteries, crépines et circuits d’huile, car elle indique directement les restrictions.
- Les instruments de pression améliorent la visibilité, mais ne remplacent ni les protections contre la surpression, ni les procédures de sécurité liées à l’ammoniac, ni l’approbation technique.
Related buyer pages
Explosion-proof pressure gauge manufacturerExplosion-proof pressure gauge RFQ review for ammonia refrigeration hazardous areas.
Related products
- Refrigerant Pressure Gauge - Radial (ZX-10-R) — 0–800 psi
- Liquid-Filled Pressure Gauge - Radial (ZX-06-R) — 0–60 MPa
- Isolating-Diaphragm Gauge - Radial Type 1 (ZX-04-R1) — 0–60 MPa
À lire également
- Sélection de manomètres pour réfrigération CO2 transcritique
Guide de sélection des manomètres pour racks CO2 R744 transcritiques.
- Guide de surveillance par manomètres des tours aéroréfrigérantes
Surveillance par manomètres des circuits d'eau de condensation en tours aéroréfrigérantes : points de mesure, pression différentielle des filtres, matériaux et choix de l'étendue.
- Surveillance de Pression des Électrolyseurs d’Hydrogène
La surveillance de pression d’un électrolyseur exige des manomètres, transmetteurs, vannes d’isolement et alarmes compatibles avec hydrogène, oxygène et eau.
- Manomètre pour pâte à papier : matériaux et colmatage
Choix des manomètres pour pâte, eaux blanches, vapeur et couchage : pourquoi la fibre bouche le piquage, quand un séparateur à membrane s'impose, plage et matériaux.
- Tableau des filetages NPT, BSP et G manomètre
1/2" NPT et G1/2 ont les mêmes 14 TPI et n'étanchent pourtant pas ensemble. Tableau des filetages : TPI, diamètre extérieur et étanchéité pour NPT, BSPT, G/BSPP.
Questions fréquentes
Quelle plage de pression un manomètre de réfrigération à l’ammoniac doit-il utiliser ?
Sélectionnez la plage à partir de la pression de conception du système et de son enveloppe normale de fonctionnement. La pression normale est souvent plus facile à lire dans le tiers central du cadran, mais la plage finale doit couvrir le démarrage, le dégivrage, le pump-down et les conditions de surpression attendues.
Un manomètre de service standard pour fluide frigorigène peut-il être utilisé sur une tuyauterie fixe d’ammoniac ?
Ne le supposez pas. La surveillance de la pression sur une installation fixe à l’ammoniac exige de confirmer la classe de pression, les matériaux, le raccordement, le verre, le modèle de sécurité, l’exposition aux vibrations et les éventuelles exigences de certification pour zone dangereuse ou d’approbation du site.
Dans quelles applications la pression différentielle est-elle la plus utile en réfrigération à l’ammoniac ?
La pression différentielle est utile aux bornes des filtres, crépines, batteries d’évaporateurs, échangeurs thermiques et circuits d’huile, car elle indique les restrictions ou l’encrassement plus directement qu’une mesure de pression en un seul point.
La surveillance de la pression rend-elle une installation de réfrigération à l’ammoniac sûre ?
Non. Elle améliore la visibilité et les alarmes, mais ne remplace ni les soupapes de sûreté, ni la ventilation, ni les procédures d’arrêt d’urgence, ni la formation à la sécurité liée à l’ammoniac, ni la revue technique.
Quelles informations faut-il inclure dans une demande de devis pour des instruments de pression destinés à l’ammoniac ?
Indiquez le fluide frigorigène, la pression normale et maximale, la température, le raccordement, l’emplacement de montage, les vibrations, les matériaux, la précision, le signal de sortie, l’utilisation pour une alarme, les certificats requis et le marché de destination.
Quels matériaux en contact avec le fluide sont acceptables pour les manomètres de réfrigération à l’ammoniac ?
L’ammoniac (NH3) attaque rapidement le cuivre, le laiton et la plupart des alliages cuivreux. Tous les manomètres de réfrigération à l’ammoniac doivent utiliser des parties en contact en acier, fonte ou acier inoxydable — jamais de laiton, bronze ou cuivre. Les tubes de Bourdon en acier inoxydable 316 sont largement spécifiés. Les matériaux des joints et des membranes doivent également être confirmés comme compatibles avec l’ammoniac ; le PTFE et l’EPDM sont généralement acceptables, tandis que le NBR (nitrile) et le néoprène doivent être vérifiés selon la concentration et la plage de température.
Les manomètres de réfrigération à l’ammoniac nécessitent-ils une certification antidéflagrante ou ATEX ?
L’ammoniac est classé comme gaz inflammable (groupe IIA, classe de température T1). Dans les salles des machines où la concentration d’une fuite d’ammoniac peut atteindre les limites d’inflammabilité, les manomètres installés dans des boîtiers non inertes doivent disposer d’une certification appropriée pour zone dangereuse (ATEX, IECEx ou norme nationale applicable). La classification de la zone concernée (Zone 1 ou Zone 2) est déterminée par l’étude des zones dangereuses de l’installation. De nombreuses juridictions exigent également la conformité à ANSI/ASHRAE 15 ou EN 378 pour l’ensemble du système de réfrigération.
