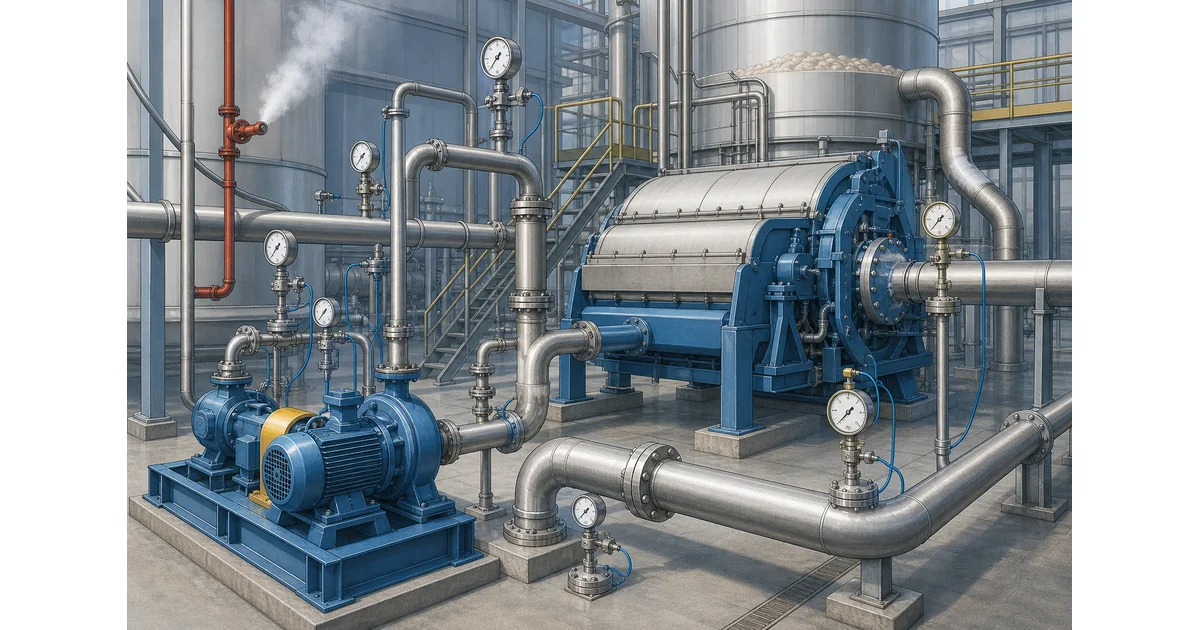

La sélection de manomètres pour l'industrie des pâtes et papiers consiste à choisir des instruments de pression locaux pour la préparation de la pâte, l'épuration de la pâte, le circuit d'approche de la machine à papier, les sécheurs à vapeur, les cuisines de couchage et les systèmes de dosage chimique. Dans une usine, la valeur de pression est rarement une simple donnée utilitaire. Elle peut révéler la charge d'une pompe, le colmatage d'un épurateur, la stabilité d'un collecteur de vapeur, la restriction d'un filtre de couchage ou une vanne fermée avant que la qualité du produit et le temps de fonctionnement ne soient affectés.
Exigences pour la sélection de manomètres dans l'industrie papetière
La sélection d'un manomètre pour l'industrie des pâtes et papiers commence par le fluide et l'objectif de diagnostic. La pâte à papier est une suspension de fibres, la sauce de couchage peut être abrasive ou visqueuse, la vapeur présente un risque thermique, et les lignes de produits chimiques peuvent contenir de la soude caustique, de l'acide, des agents de blanchiment, de l'amidon, des colorants ou des agents de rétention. Un manomètre qui fonctionne avec de l'eau propre peut se boucher, se corroder ou réagir lentement lorsqu'il est installé sur ces services.
Les notes d'application industrielles pour la production de papier décrivent couramment des fluides difficiles tels que des boues abrasives, des produits chimiques et des températures élevées. VEGA, par exemple, répertorie les lessiveurs de pâte, les pulpeurs et les processus de couchage comme des applications de mesure de pression dans l'industrie papetière ; consultez sa vue d'ensemble de l'instrumentation pour l'industrie papetière. La question pertinente pour l'acheteur n'est donc pas « quelle est la plage de pression indiquée sur le cadran ? » mais « quel mode de défaillance ce point de mesure doit-il révéler ? »
Pour un manomètre d'usine papetière, la spécification finale doit être confirmée par rapport à la classe de tuyauterie de l'usine, au fluide de procédé, aux pratiques de nettoyage et aux règles de sécurité. L'indication locale aide les opérateurs, mais elle ne remplace pas les mesures de débit, de consistance, de niveau, de température ou de qualité.
Voir les manomètres à séparateurPlus de 143 modèles de manomètres industriels→Points de mesure : préparation de la pâte, épuration et vapeur

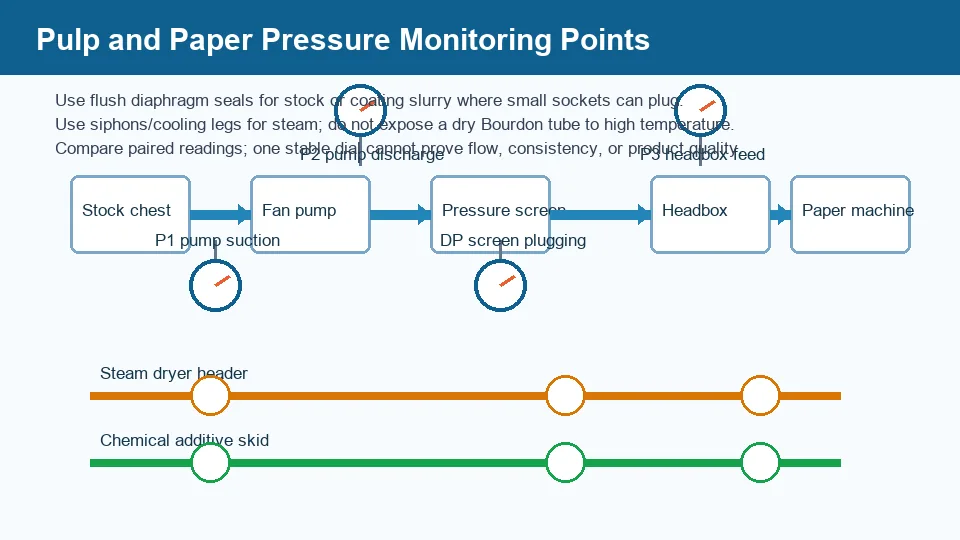

Les systèmes de préparation de la pâte et les circuits d'approche nécessitent souvent des lectures de pression appariées. Un manomètre à l'aspiration d'une pompe aide à identifier une alimentation insuffisante ou une sortie de cuve bloquée. Un manomètre au refoulement de la pompe indique la charge de la pompe. Une différence de pression à travers un épurateur, un tamis ou un filtre peut indiquer un colmatage avant que le débit ne chute suffisamment pour perturber la machine à papier.
| Zone de l'usine | Question typique sur la pression | Préoccupation pour l'instrument |
|---|---|---|
| Cuve à pâte et pompe de dilution | L'aspiration est-elle stable et le refoulement de la pompe est-il normal ? | Vibrations, accumulation de fibres, lisibilité de la gamme |
| Épurateur sous pression | Le panier se colmate-t-il ou la charge des rejets augmente-t-elle ? | Manomètres appariés ou méthode DP, prises nettoyables |
| Circuit d'approche de la caisse de tête | La pression d'alimentation est-elle assez stable pour le contrôle du procédé ? | Ne pas confondre indication locale et qualité du signal de contrôle |
| Collecteur de sécheur à vapeur | La pression de vapeur est-elle disponible et réduite en toute sécurité ? | Siphon ou tube de refroidissement, tenue en température |
| Cuisine de couchage ou d'amidon | Un filtre, une buse ou une ligne d'alimentation est-il restreint ? | Viscosité, abrasion, besoin d'un séparateur à membrane |
Une seule aiguille stable ne peut pas prouver le débit à travers un épurateur ou une qualité de feuille uniforme. Utilisez la lecture du manomètre avec l'ampérage de la pompe, la position de la vanne, les données de consistance, les lectures du débitmètre et l'inspection de l'opérateur.
Choix de manomètres à séparateur pour la pâte à papier

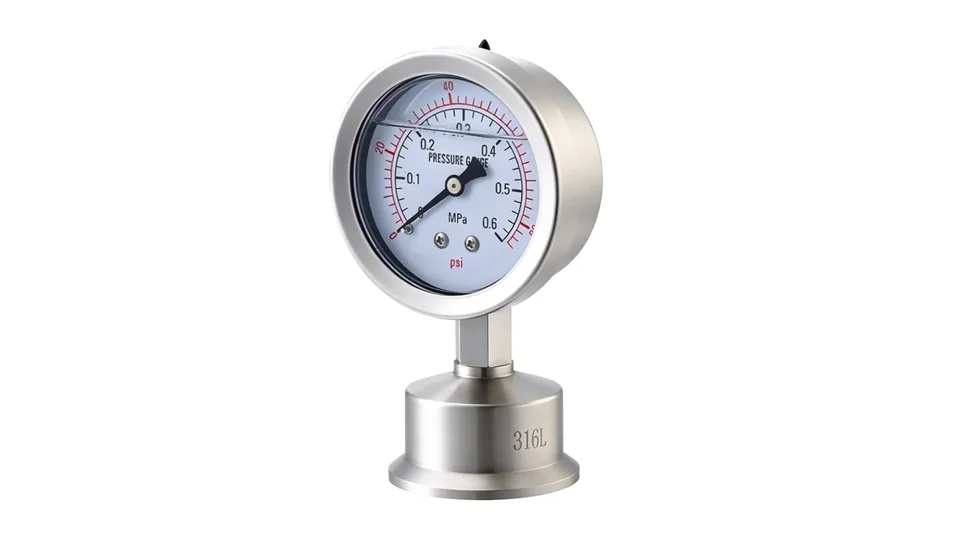

Un manomètre à séparateur à membrane utilise une membrane flexible et un fluide de remplissage pour empêcher le fluide de procédé de pénétrer dans le tube de Bourdon ou l'élément sensible. Dans la surveillance de la pression de la suspension de pâte, cette séparation peut être importante car les fibres, les charges, les solides de couchage ou le tartre peuvent s'accumuler dans un petit raccord de manomètre et isoler l'instrument de la pression réelle du procédé.
Utilisez un montage à membrane affleurante ou saillante lorsque la ligne contient des fibres, de la sauce de couchage, des boues, des résidus de liqueur noire ou des produits chimiques cristallisants. Le matériau de la membrane, le joint, le fluide de remplissage et la géométrie du raccordement doivent être vérifiés par rapport à la température, aux produits chimiques de nettoyage et à l'abrasion. Un séparateur n'est pas un remède à tous les problèmes d'installation : il peut ajouter des limites de température, un temps de réponse plus lent et des besoins de maintenance.
Pour les familles de produits Manogauge, comparez les manomètres à membrane d'isolement pour les services sales ou corrosifs et les manomètres en acier inoxydable pour l'eau plus propre, l'air ou les utilités. Les données du catalogue listent des options de gamme pour les manomètres à membrane d'isolement jusqu'à 0-60 MPa, des tailles de cadran de Ø40-100 mm, une précision de ±1,6 % et des raccordements à bride ou filetés ; confirmez le modèle exact avant de commander.
Préparer une RFQ manomètres papeterieNos ingénieurs répondent en 24 heures→Gamme, matériaux et accessoires pour un manomètre d'usine papetière
La sélection de la gamme de mesure doit maintenir la pression de fonctionnement normale dans la partie centrale lisible du cadran tout en tenant compte de la pression d'arrêt de la pompe, des réglages de décharge, de la pression de détente de la vapeur et des cycles de nettoyage. Pour un refoulement de pompe pulsatoire, des vibrations des pompes à pâte ou des variations de pression autour des épurateurs, envisagez un remplissage liquide, un montage à distance, une ligne amortie ou un amortisseur uniquement après avoir évalué le risque de colmatage.
La sélection des matériaux mouillés dépend du service réel. L'acier inoxydable 316L peut être un bon point de départ pour de nombreux points d'eau et d'utilités, mais il ne doit pas être considéré comme compatible avec les produits chimiques de blanchiment, l'eau à haute teneur en chlorure, la liqueur noire, le nettoyage acide, le service caustique ou les additifs de couchage. Pour la vapeur, un siphon ou un tube de refroidissement protège le manomètre de la haute température directe, mais le montage doit être installé de manière à ce que la protection par condensat fonctionne réellement.
Les détails de filetage et de montage sont importants dans les usines nécessitant une maintenance intensive. Spécifiez exactement le filetage NPT, BSP, G ou métrique, définissez le raccordement inférieur ou arrière, et gardez le manomètre visible du côté de l'opérateur. Le guide des raccordements filetés pour manomètres explique pourquoi les familles de filetages presque compatibles présentent un risque d'étanchéité, en particulier autour des systèmes chimiques et de vapeur.
Ce qu'un manomètre ne peut pas prouver dans l'industrie papetière
Un manomètre est une preuve locale, pas un analyseur de procédé complet. Il ne peut pas prouver la consistance des fibres, la teneur en solides de la sauce de couchage, le titre de la vapeur, la concentration chimique, le grammage du papier, l'humidité du produit ou la qualité finale de la feuille. Il peut également cacher un problème si la prise de pression est bouchée, la vanne d'isolement est fermée, l'amortisseur est colmaté ou le séparateur à membrane a perdu son fluide de remplissage.
Pour la sécurité critique ou le contrôle qualité, utilisez le manomètre comme un signal de terrain parmi d'autres dans une stratégie de mesure documentée. Une ligne de vapeur à haute pression, un produit chimique corrosif, un service de liqueur noire ou un emplacement sur une machine tournante nécessite un examen technique avant de sélectionner les accessoires. N'inventez pas de certificats ou de déclarations de sécurité à partir d'une image de catalogue ; demandez des dessins, des déclarations de matériaux et des documents d'étalonnage lorsque le projet l'exige.
Manogauge est un fabricant de Zhejiang, en Chine, opérant sous la gestion de la qualité ISO 9001 avec une expérience à l'exportation, mais la spécification installée reste la responsabilité de l'ingénieur de l'usine ou de l'intégrateur de système, car la sélection d'un manomètre pour l'industrie des pâtes et papiers dépend des fluides réels, de la classe de tuyauterie et des pratiques de maintenance du site.
Checklist pour une demande de prix (RFQ) de manomètres pour l'industrie papetière
Une demande de prix utile pour la sélection de manomètres pour l'industrie des pâtes et papiers doit décrire chaque point de mesure avant de demander un prix. Indiquez si le manomètre est destiné à une suspension de pâte, aux eaux blanches, à la vapeur, au condensat, à la sauce de couchage, à l'amidon, à la soude caustique, à l'acide, à un produit chimique de blanchiment, à l'air comprimé ou à un service hydraulique.
- Fournissez la pression normale, la pression maximale, la pression d'arrêt de la pompe, le réglage de décharge et la pression de test si disponibles.
- Indiquez le fluide, la température, la teneur en solides ou en fibres, la viscosité, les produits chimiques de nettoyage et si la prise peut se boucher.
- Spécifiez la taille du cadran, la classe de précision, le matériau du boîtier, les matériaux mouillés, le raccord process, l'orientation de montage et les exigences de visibilité.
- Confirmez si un séparateur à membrane, un siphon, un tube de refroidissement, une vanne d'isolement, une ligne déportée, un amortisseur ou un boîtier rempli de liquide est autorisé.
- Demandez au fournisseur d'indiquer ce que le manomètre sélectionné ne peut pas prouver sans données de débit, de consistance, de température ou de qualité.
Avec ces informations, un fournisseur peut recommander un manomètre d'usine papetière maintenable au lieu de deviner à partir de la seule taille du tuyau.
Comment transformer la consistance de la pâte, les liquides abrasifs, le colmatage, les vibrations, le lavage et la protection par membrane affleurante en spécification d’achat
Une spécification utile commence par le procédé, et non par le nom du catalogue. Relevez la valeur normale de fonctionnement, les valeurs minimales et maximales plausibles, la condition perturbée, la composition du fluide, la température du procédé et le mode de montage de l’instrument. Précisez ensuite ce que l’opérateur doit voir : une indication locale stable, un pic, une pression différentielle, un point de commutation ou une valeur à comparer avec une référence étalonnée. Cette distinction est importante, car un manomètre peut être mécaniquement précis tout en étant inadapté si son élément sensible, son raccordement ou sa réponse ne conviennent pas à l’installation.
Distingu ez la condition attendue en continu de l’événement de courte durée. Pour la consistance de la pâte, les liquides abrasifs, le colmatage, les vibrations, le lavage et la protection par membrane affleurante, l’événement ponctuel peut être plus important que la valeur moyenne, mais il ne doit pas être traité en choisissant discrètement une plage de cadran plus large. Une plage plus large réduit la lisibilité et peut accroître l’erreur au point de fonctionnement. À l’inverse, une plage trop étroite peut exposer l’élément à des surpressions répétées. Documentez le cycle prévu, la surpression admissible et l’indication requise lors du démarrage, de l’arrêt et du nettoyage. Si ces valeurs ne sont pas disponibles, la plage finale doit rester une décision de l’ingénierie du site.
Les détails d’installation méritent la même attention que le corps du manomètre. Vérifiez si le point de prise est exposé aux vibrations, pulsations, coups de bélier, chocs thermiques, condensations, lavages ou à une atmosphère corrosive. Prévoyez une vanne d’isolement lorsque la maintenance en sécurité l’exige et envisagez un robinet de manomètre, un siphon, un amortisseur de pulsations, un séparateur à membrane ou un montage déporté uniquement lorsque leur effet sur la réponse et l’étalonnage est compris. Le filetage de raccordement doit correspondre au composant associé ; les filetages NPT, BSP/G et métriques ne sont pas interchangeables simplement parce que leur dimension nominale semble similaire. Ne forcez jamais un filetage incompatible et n’utilisez pas de produit d’étanchéité pour compenser une norme incorrecte.
Avant validation, demandez les justificatifs réellement nécessaires : plan dimensionnel, déclaration des matériaux en contact avec le fluide, indication de précision, méthode d’étalonnage, exigence d’essai de pression et instruction relative à l’emballage ou à la propreté. Ne demandez pas de certificats en remplacement de la vérification de la chimie du procédé ou de la classification des dangers. Les normes et spécifications client peuvent définir la construction, les essais ou la documentation, mais elles ne prouvent pas automatiquement la compatibilité avec chaque concentration, température ou cycle de nettoyage. L’ingénieur responsable doit rapprocher la fiche technique de l’instrument du P&ID, de la configuration des vannes et de la procédure de maintenance.
La mise en service doit établir une référence. Lorsque le procédé se trouve dans une condition connue, enregistrez l’indication du manomètre, la valeur de référence, la température, l’état de la pompe ou du compresseur et toute oscillation de l’aiguille. Effectuez une nouvelle vérification lorsque le système atteint sa charge normale et après un arrêt contrôlé. Un zéro dérivant, une réponse lente, une ligne d’impulsion obstruée ou une aiguille inhabituellement immobile peuvent être des signes de défaillance plutôt que la preuve d’un bon fonctionnement. Les relevés de tendance rendent également les décisions ultérieures de remplacement plus fiables, car le prochain instrument peut être spécifié à partir des conditions de service observées plutôt que d’une hypothèse générique de catalogue.
La conclusion pratique pour la consistance de la pâte, les liquides abrasifs, le colmatage, les vibrations, le lavage et la protection par membrane affleurante est de sélectionner la chaîne de mesure complète : élément sensible, matériau en contact avec le fluide, plage, précision, raccordement, montage, accessoire de protection et documentation. La photographie du produit sur cette page identifie la construction réelle du manomètre Manogauge utilisée comme référence ; elle ne prouve pas que cette même configuration convient à tous les fluides ou toutes les pressions. Confirmez le modèle final, les dimensions et les options disponibles avec la fiche technique à jour avant l’achat.
Points clés
- Définir d'abord le fluide : la suspension de pâte, la sauce de couchage, la vapeur et les produits chimiques présentent des risques différents pour le manomètre.
- Utiliser des séparateurs à membrane lorsque des fibres, des solides ou des liquides corrosifs peuvent obstruer ou endommager un raccord de petite taille.
- Un manomètre local aide au diagnostic mais ne peut pas prouver le débit, la consistance ou la qualité finale du papier.
Related buyer pages
Diaphragm pressure gauge manufacturerFlush diaphragm seals keep stock, black liquor and coating media from plugging the pressure port.
Stainless steel pressure gauge manufacturer316L wetted parts for bleaching chemicals, white water and humid paper-machine environments.
À lire également
- Guide de surveillance de pression en réfrigération à l ammoniac
Guide de surveillance de pression en réfrigération à l ammoniac : plage, matériaux, ΔP, montage et limites de sécurité.
- Guide de surveillance par manomètres des tours aéroréfrigérantes
Surveillance par manomètres des circuits d'eau de condensation en tours aéroréfrigérantes : points de mesure, pression différentielle des filtres, matériaux et choix de l'étendue.
- Surveillance de Pression des Électrolyseurs d’Hydrogène
La surveillance de pression d’un électrolyseur exige des manomètres, transmetteurs, vannes d’isolement et alarmes compatibles avec hydrogène, oxygène et eau.
- Manomètre à tube Bourdon, membrane ou capsule : lequel choisir ?
Comparez les éléments sensibles de manomètres : tube Bourdon, membrane et capsule. Maîtrisez principes, plages de pression et compatibilité des fluides.
Questions fréquentes
Quel type de manomètre est le meilleur pour la suspension de pâte ?
Pour la suspension de pâte, commencez par évaluer un manomètre à séparateur à membrane affleurante ou isolante, car les fibres et les solides peuvent obstruer un petit raccord de tube de Bourdon. Le matériau final de la membrane, le fluide de remplissage, la gamme et le raccordement doivent correspondre à la consistance de la suspension, à la température, aux produits chimiques de nettoyage et aux règles de tuyauterie de l'usine.
Un manomètre en acier inoxydable peut-il être utilisé dans une usine de papier ?
Oui, pour de nombreux points d'eau propre, d'air et d'utilités, mais l'acier inoxydable seul ne prouve pas la compatibilité avec les agents de blanchiment, la liqueur noire, la soude caustique, le nettoyage acide ou les additifs de couchage. Confirmez les pièces mouillées, le joint, le boîtier, la température et les certificats pour le service exact.
Où les manomètres doivent-ils être installés autour d'un épurateur sous pression ?
Installez des instruments de lecture là où les opérateurs peuvent comparer la pression d'entrée et de sortie, ou utilisez une méthode de pression différentielle, afin que le colmatage à travers le panier de l'épurateur puisse être détecté. Les prises doivent être nettoyables et positionnées de manière à ce que les fibres n'isolent pas le manomètre de la pression réelle du procédé.
Une lecture de pression stable prouve-t-elle une bonne qualité de papier ?
Non. Une lecture de pression locale stable ne prouve pas le débit, la consistance des fibres, le titre de la vapeur, la teneur en solides de la sauce de couchage, le profil d'humidité ou la qualité de la feuille. Elle doit être vérifiée avec les données de débit, de consistance, de température, de contrôle qualité et d'inspection par l'opérateur.
Quel liquide de remplissage est recommandé pour les manomètres sur les cylindres sécheurs de papier chauffés à la vapeur ?
Le remplissage silicone (résistant jusqu'à 200°C ou plus) remplace la glycérine lorsque les manomètres sont installés près de surfaces chaudes ou de vannes de vapeur. La glycérine se dégrade et s'épaissit au-dessus d'environ 80°C, ce qui nuit au mouvement de l'aiguille. Pour les lignes de fabrication de pâte chimique avec des liqueurs caustiques ou acides, choisissez un fluide de remplissage qui reste inerte en cas de fuite mineure du raccord du manomètre — le silicone est préféré à la glycérine dans les zones proches des aliments et en contact avec des produits chimiques.
Comment la liqueur noire affecte-t-elle les pièces mouillées du manomètre ?
La liqueur noire est très corrosive, à haute température et a tendance à se solidifier dans les passages étroits. Les tubes de Bourdon standard en laiton ou en inox 304 seront attaqués. Spécifiez des pièces mouillées en acier inoxydable 316L ou en Hastelloy C, utilisez un séparateur à membrane avec une membrane en 316L ou un alliage supérieur, et incluez un raccord de rinçage pour éliminer les solides entre les intervalles de maintenance. Les manomètres à montage direct ne conviennent pas au service de liqueur noire — un montage avec séparateur à membrane est obligatoire.
