La surveillance de pression d’un électrolyseur d’hydrogène consiste à mesurer et interpréter la pression dans l’alimentation en eau, le stack, la sortie hydrogène, la sortie oxygène, le séparateur, le sécheur et les sections tampon aval. La pression est l’un des signaux terrain les plus rapides pour détecter un chemin d’écoulement bloqué, une instabilité de séparateur, une erreur de séquence de vannes, un problème d’entrée compresseur ou une accumulation dangereuse de gaz. Lorsque les projets hydrogène bas carbone passent du skid pilote à des installations modulaires plus grandes, les ingénieurs ont besoin de manomètres et transmetteurs lisibles, compatibles avec l’hydrogène et l’oxygène, et placés là où le signal aide les décisions d’exploitation.
1. Pourquoi la surveillance de la pression des électrolyseurs devient une priorité de conception
L’électrolyse utilise l’électricité pour séparer l’eau en hydrogène et en oxygène ; le département américain de l’Énergie décrit cette réaction comme se produisant dans une unité appelée électrolyseur. L’Agence internationale de l’énergie suit également la production d’hydrogène bas carbone et indique que les projets arrivent à maturité, même si de nombreuses annonces restent soumises à des contraintes de coûts, de demande et de politiques publiques. Dans ce contexte, la surveillance de la pression des électrolyseurs d’hydrogène n’est pas un simple manomètre local décoratif. Elle fait partie de l’enveloppe opérationnelle d’un skid qui gère l’eau, l’hydrogène, l’oxygène, l’évacuation de la chaleur ainsi que le stockage ou la compression en aval.
Le mot-clé principal de cet article est surveillance de la pression des électrolyseurs d’hydrogène. Les termes de recherche associés incluent sélection de manomètres pour hydrogène, transmetteur de pression pour électrolyseur, instrument de pression pour service oxygène et instrumentation de skid d’hydrogène vert. La question d’achat longue traîne est la suivante : quels instruments de pression faut-il spécifier pour un système d’électrolyseur d’hydrogène lorsque le même skid comprend de l’hydrogène, de l’oxygène, de l’eau et des exigences liées au système de contrôle ?
La pression ne peut pas, à elle seule, prouver la pureté du gaz, le rendement du stack ou la conformité. Elle révèle toutefois si le procédé suit le schéma hydraulique et d’écoulement gazeux attendu. Une tendance de pression stable après le démarrage indique généralement que la régulation de l’alimentation, la séparation des gaz et la régulation des sorties sont coordonnées. Une chute soudaine peut signaler une fuite, un mauvais alignement de vanne ou une variation de la demande en aval. Une hausse de la pression différentielle à travers un filtre, un sécheur ou un séparateur peut indiquer une contamination, un entraînement de condensats ou un élément colmaté.
Pour le contexte technique externe, consultez la présentation du DOE sur la production d’hydrogène par électrolyse et la Global Hydrogen Review de l’AIE. Pour les principes fondamentaux de sélection des instruments, comparez le guide du site consacré à la sélection des manomètres industriels et le catalogue des manomètres en acier inoxydable.
Voir les manomètres pour service hydrogènePlus de 143 modèles de manomètres industriels→Points de pression à spécifier sur un électrolyseur d’hydrogène
La surveillance de la pression d’un système d’électrolyseur doit être spécifiée boucle par boucle, car les circuits d’hydrogène, d’oxygène et d’eau présentent des risques différents en matière de matériaux et de propreté.
| Boucle | Surveillance recommandée | Spécification critique | Limite |
|---|---|---|---|
| Sortie hydrogène | Transmetteur pour la régulation, complété par un manomètre local lorsque la maintenance nécessite une confirmation visuelle | Matériau en contact compatible, raccordement étanche, vanne d’isolement | Ne pas supposer qu’un manomètre standard convient au service hydrogène |
| Sortie oxygène | Instrument nettoyé et conception d’isolement conservative | Les exigences de propreté pour l’oxygène doivent être confirmées par le constructeur du système | Ne pas inventer de certification de propreté oxygène sans documents du fournisseur |
| Boucle d’eau ou de refroidissement | Manomètre ou transmetteur selon le besoin de régulation | Plage, résistance à la corrosion et protection contre les pulsations de pompe | La sélection dépend toujours de la pression, de la température et de la chimie de l’eau |
À lire également : pièces en contact en 316L ou en laiton et sélection d’un transmetteur ou d’un manomètre.

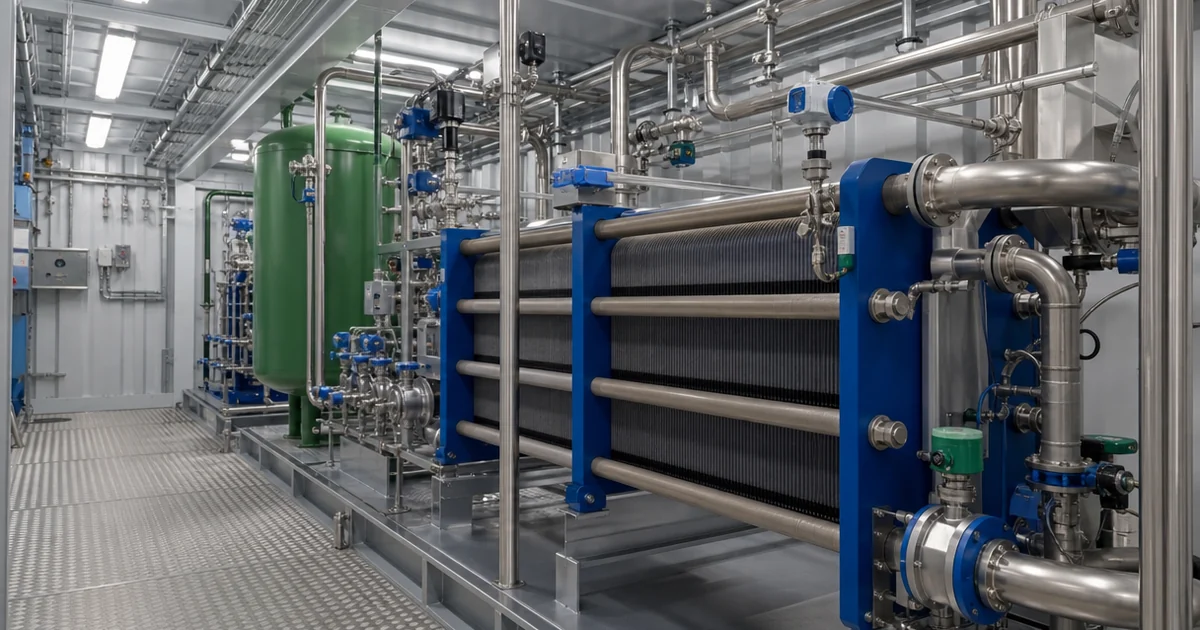

2. Où mesurer la pression sur un skid de production d’hydrogène

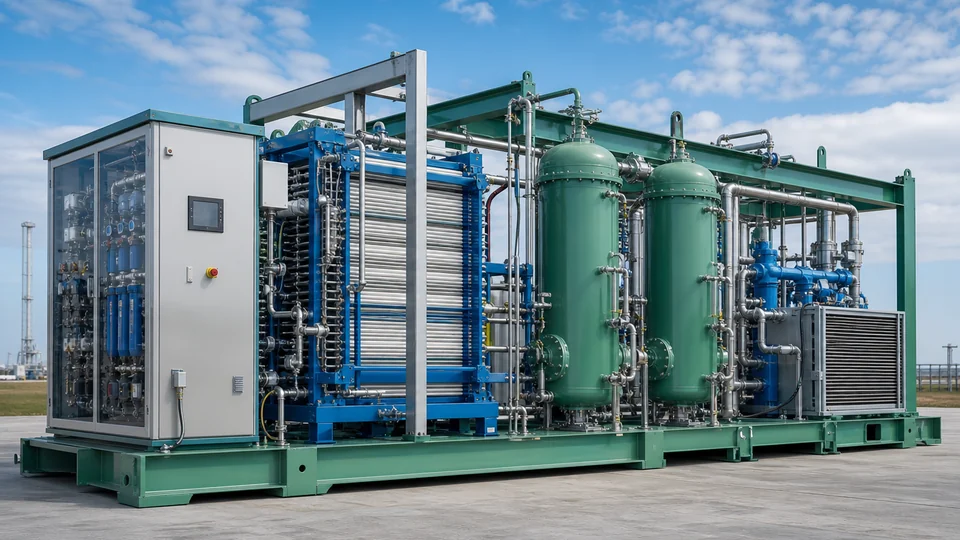

Un plan pratique de surveillance de la pression commence par la séparation du skid en zones de service. La pression d’alimentation en eau confirme les performances de la pompe et protège le stack contre le manque d’alimentation. Les pressions à l’entrée et à la sortie du stack permettent de détecter une restriction anormale ou un déséquilibre. La pression en sortie d’hydrogène est liée à la séparation gaz-liquide, aux performances du sécheur, au stockage tampon et à la stabilité à l’aspiration du compresseur. La pression en sortie d’oxygène est tout aussi importante, mais elle peut nécessiter des pratiques différentes de nettoyage, de choix des matériaux et de sécurité, car l’oxygène accélère le risque de combustion en présence d’huiles ou de résidus incompatibles. La pression de l’eau de refroidissement et la pression différentielle à travers les échangeurs thermiques contribuent à protéger l’équilibre thermique du stack.

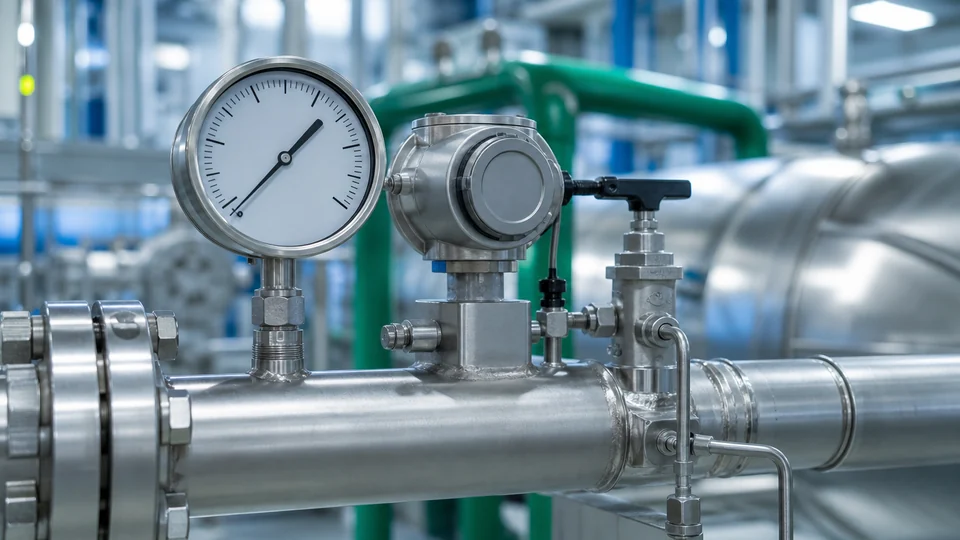

Un système d’électrolyseur modulaire classique peut utiliser à la fois des manomètres locaux et des transmetteurs de pression. Les manomètres locaux fournissent au personnel de maintenance une référence visuelle immédiate lors de la mise en service, de la purge, de l’isolement et du dépannage. Les transmetteurs alimentent l’API, les historiques d’alarmes et le système de supervision à distance. Un manomètre installé à côté d’un transmetteur n’est utile que si le piquage, la vanne d’isolement et la différence d’altitude rendent les deux mesures comparables.
| Point de surveillance | Informations fournies par le signal | Remarque instrument |
|---|---|---|
| Refoulement de la pompe d’alimentation en eau | État de la pompe, préfiltre obstrué, alimentation insuffisante | Pièces en contact en acier inoxydable ; vérifier la chimie de l’eau |
| Entrée et sortie du stack | Restriction d’écoulement, séquencement des vannes, protection du stack | Transmetteur pour la régulation ; manomètre local pour la mise en service |
| Sortie du séparateur d’hydrogène | Stabilité du séparateur, charge du sécheur, état à l’aspiration du compresseur | Confirmer la compatibilité avec l’hydrogène et l’étanchéité des raccords |
| Sortie oxygène | Contre-pression, comportement de l’évent ou du séparateur | Spécifier un service compatible oxygène propre lorsque les règles du projet l’exigent |
| Pression différentielle du sécheur ou du filtre | Média saturé, élément colmaté, entraînement de condensats | Transmetteur de ΔP ou paire de manomètres avec procédure clairement définie |
3. Sélectionner des manomètres et transmetteurs pour les services hydrogène et oxygène
L’hydrogène est une petite molécule qui diffuse rapidement ; la sélection de l’instrument de pression doit donc considérer la maîtrise des fuites, la compatibilité des matériaux et la qualité des raccordements comme des exigences prioritaires. Les pièces en contact en acier inoxydable sont généralement préférées au laiton pour les services industriels adjacents à l’hydrogène, mais le choix final des matériaux doit être vérifié en fonction de la pression, de la température, de la pureté du gaz, de l’humidité, des produits chimiques de nettoyage et de toute norme projet relative au risque de fragilisation par l’hydrogène.
Les transmetteurs ajoutent d’autres critères : matériau de membrane, liquide de remplissage, certification électrique, signal de sortie, temps de réponse, diagnostics et accès à l’étalonnage. Sur un skid de contrôle, un transmetteur peut être plus utile qu’un manomètre aux points utilisés pour les déclenchements d’alarme, les autorisations de démarrage du compresseur ou l’arrêt automatique. Le manomètre local reste utile lorsque les techniciens doivent vérifier l’absence de pression avant d’ouvrir une conduite ou comparer une mesure de terrain lors d’une ronde de mise en service.
Le service oxygène nécessite une attention spécifique. Un instrument de pression acceptable sur une boucle d’eau ou une sortie hydrogène ne convient pas automatiquement à une sortie oxygène. Selon les exigences du projet, les pièces en contact avec l’oxygène peuvent nécessiter une manipulation compatible avec l’oxygène propre, des lubrifiants compatibles ou l’absence totale de lubrifiant, un conditionnement dédié et des enregistrements de nettoyage traçables. À lire également : pièces en contact des manomètres en acier inoxydable 316L ou en laiton et sélection des raccordements filetés des manomètres.
Envoyer une RFQ instrument hydrogèneNos ingénieurs répondent en 24 heures→4. Détails d’installation pour fiabiliser les données de pression
Les données de pression ne sont utiles que si l’installation rend la mesure représentative. Un manomètre doit être installé verticalement et rester visible depuis la zone de service, avec un dégagement suffisant pour lire le cadran sans exposer le technicien à des surfaces chaudes, des équipements rotatifs ou des points de mise à l’évent. Les vannes d’isolement permettent l’étalonnage ou le remplacement sans dépressuriser une section plus importante, mais une vanne d’isolement fermée peut également créer une fausse indication stable.
Les lignes d’impulsion doivent être courtes, supportées et acheminées de manière à éviter les pièges à condensats, sauf si la conception prévoit intentionnellement un joint ou une jambe de condensats. Les conduites d’hydrogène exigent des raccords étanches et un respect rigoureux des couples de serrage. Les conduites d’oxygène exigent une maîtrise de la propreté. Dans les zones soumises aux vibrations d’un compresseur ou d’une pompe, un manomètre à remplissage liquide, un amortisseur ou un transmetteur monté à distance peut être envisagé, mais le dispositif d’amortissement ne doit pas masquer les variations rapides de pression que le système de contrôle doit détecter.
Les skids d’hydrogène extérieurs peuvent être exposés à la pluie, au rayonnement solaire, aux cycles gel-dégel, à l’air salin ou au lavage. Le degré de protection du boîtier, le presse-étoupe, la ventilation, la lisibilité du cadran et l’accès à l’étalonnage doivent être examinés conjointement. Dans les zones dangereuses, les transmetteurs et interrupteurs électriques doivent être adaptés à la classification du site et au mode de protection homologué.
5. Ce que les tendances de pression peuvent et ne peuvent pas démontrer
Une tendance de pression utile sur un électrolyseur d’hydrogène répond à des questions opérationnelles. La pompe d’alimentation a-t-elle atteint la pression de refoulement attendue avant la mise sous tension du stack ? La pression du séparateur d’hydrogène s’est-elle stabilisée avant l’envoi du gaz en aval ? La pression différentielle du sécheur a-t-elle augmenté plus rapidement que prévu après un intervalle de maintenance ? La pression d’aspiration du compresseur a-t-elle diminué lorsque la demande en aval a augmenté ? Ces questions aident les opérateurs à décider s’il faut inspecter les filtres, vérifier le séquencement des vannes, examiner l’analyse des gaz, ajuster les paramètres de régulation ou planifier une maintenance.
Les tendances de pression ne peuvent pas, à elles seules, démontrer la pureté de l’hydrogène, la teneur en oxygène, le niveau d’humidité, l’état de la membrane du stack ou la conformité de sécurité. Elles ne remplacent pas non plus la détection des fuites, les analyseurs de gaz, les dispositifs de décharge, la conception de la ventilation ou une fonction instrumentée de sécurité validée. Une pression normale peut être observée alors que la qualité du gaz n’est pas conforme aux spécifications. Une pression faible peut être due à une variation normale de la demande plutôt qu’à une fuite.
Cette limite est importante pour les achats. N’achetez pas un manomètre parce qu’il apparaît dans un article sur l’hydrogène en supposant qu’il convient à tous les skids d’hydrogène. L’équipe projet doit confirmer la plage de pression, la pression normale de fonctionnement, la pression maximale admissible, la température du procédé, la composition du gaz, l’humidité, l’exposition à l’oxygène, les exigences de nettoyage, la norme de raccordement, la classification de zone dangereuse, la documentation et l’intervalle d’étalonnage.
6. Liste de contrôle pour une demande de prix d’un instrument de pression hydrogène
Une demande de prix claire réduit les échanges entre l’OEM de l’électrolyseur, l’entreprise EPC, le fournisseur d’instruments et l’exploitant. Pour chaque point de pression, indiquez la zone de service : eau, hydrogène, oxygène, eau de refroidissement, purge à l’azote, sécheur, filtre, aspiration du compresseur ou interface de stockage. Fournissez la pression normale, la pression d’alarme, la pression de conception, la plage de température, l’exposition ambiante, le niveau de vibration et précisez si l’instrument est destiné à l’indication locale, à la régulation par API, à l’historisation des alarmes ou à un interverrouillage de sécurité.

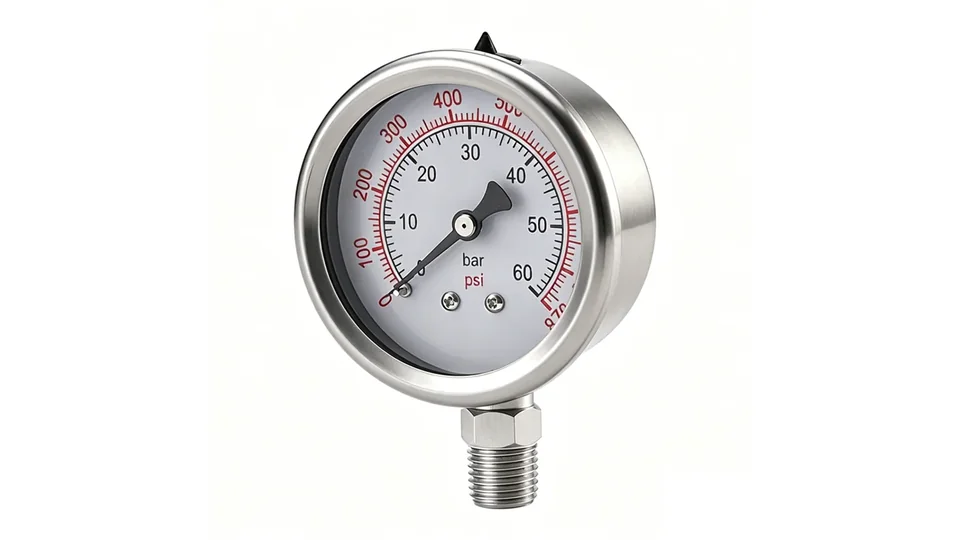

Pour un manomètre local, spécifiez le diamètre du cadran, la classe de précision, la plage, le filetage de raccordement, le raccord inférieur ou arrière, le matériau en contact, le matériau du boîtier, le voyant, le remplissage, la protection contre la surpression et toute exigence relative à une construction de sécurité. Pour un transmetteur, spécifiez la rangeabilité, la sortie, le raccordement électrique, le raccordement procédé, le matériau de la membrane, le degré de protection du boîtier, le certificat d’étalonnage et la classification de zone.
Manogauge peut accompagner la sélection de manomètres mécaniques avec des configurations en acier inoxydable, à membrane protégée et numériques, mais la compatibilité finale avec l’hydrogène et l’oxygène doit être confirmée au regard du P&ID réel et de la spécification du projet. Pour une première comparaison, consultez les modèles de manomètres numériques, les options de manomètres à membrane et le formulaire général de demande de prix pour manomètres.
Pour les manomètres numériques avec affichage local et alarme configurable destinés à la surveillance des électrolyseurs, consultez la page Manogauge consacrée aux fournisseurs de manomètres numériques.
Points clés
- La surveillance de la pression des électrolyseurs d’hydrogène doit couvrir l’eau, l’hydrogène, l’oxygène, le refroidissement et les interfaces en aval.
- Les manomètres locaux et les transmetteurs ont des fonctions différentes ; ne comparez leurs mesures que lorsque les points de piquage et l’état des vannes sont maîtrisés.
- Le service oxygène, les zones dangereuses et la compatibilité avec l’hydrogène doivent être confirmés à partir de la spécification du projet.
Related buyer pages
Explosion-proof pressure gauge manufacturerHydrogen hazardous-area RFQ review: gas group IIC, T-class, range and required documents.
Related products
- Isolating-Diaphragm Gauge - Radial Type 1 (ZX-04-R1) — 0–60 MPa
- Stainless Steel Pressure Gauge - Radial (ZX-01-R) — 0–100 MPa
À lire également
- Guide de surveillance par manomètres des tours aéroréfrigérantes
Surveillance par manomètres des circuits d'eau de condensation en tours aéroréfrigérantes : points de mesure, pression différentielle des filtres, matériaux et choix de l'étendue.
- Surveiller la pression d’une pompe à chaleur industrielle
Guide pour rénovation : manomètres, transmetteurs, pression différentielle, plage, matériaux, points de pose et contrôles de mise en service.
- Mesure du différentiel d’eau glacée : guide HVAC
Guide de surveillance de la pression différentielle sur eau glacée en installations CVC : emplacement des manomètres et transmetteurs, choix de l'étendue de mesure et limites des relevés.
- Pression du refroidissement liquide en data center IA
La surveillance de pression du refroidissement liquide des data centers IA aide à vérifier la pression CDU, l’équilibre des collecteurs, les risques de fuite et l’encrassement des filtres.
- Manomètre pour pâte à papier : matériaux et colmatage
Choix des manomètres pour pâte, eaux blanches, vapeur et couchage : pourquoi la fibre bouche le piquage, quand un séparateur à membrane s'impose, plage et matériaux.
Questions fréquentes
Quelle plage de pression est généralement utilisée pour un manomètre d’électrolyseur d’hydrogène ?
Il n’existe pas de plage universelle. Spécifiez-la à partir du P&ID du projet : pression normale, pression d’alarme, pression de conception, marge de surpression et fonction de l’instrument — indication locale, régulation ou action de sécurité.
Un manomètre standard en acier inoxydable peut-il être utilisé en service hydrogène ?
Pas automatiquement. Le fournisseur et l’OEM de l’électrolyseur doivent confirmer la compatibilité avec l’hydrogène, la tenue en pression, l’étanchéité du raccordement, le nettoyage, la documentation ainsi que les exigences du projet relatives à la fragilisation par l’hydrogène ou aux zones dangereuses.
Le service oxygène nécessite-t-il une spécification différente pour l’instrument de pression ?
Souvent, oui. Les pièces en contact avec l’oxygène peuvent nécessiter une manipulation compatible avec l’oxygène propre, des matériaux compatibles, l’absence de contamination par l’huile ou la graisse, un conditionnement dédié et des enregistrements traçables.
Quand faut-il utiliser des transmetteurs de pression plutôt que des manomètres locaux ?
Utilisez des transmetteurs lorsque le signal commande la régulation par API, l’historique des alarmes, les autorisations du compresseur, l’arrêt automatique ou la supervision à distance. Utilisez des manomètres locaux pour la confirmation visuelle lors de la mise en service et de la maintenance.
La surveillance de la pression peut-elle prouver que l’hydrogène est pur ou sûr ?
Non. La surveillance de la pression contribue à la vérification du procédé, mais elle ne prouve ni la pureté de l’hydrogène, ni la teneur en oxygène, ni l’humidité, ni l’absence de fuite, ni la conformité réglementaire.
Quelle plage de pression faut-il spécifier pour les manomètres installés côté hydrogène d’un électrolyseur PEM ?
Les électrolyseurs PEM produisent généralement de l’hydrogène à 10–80 bar selon leur conception. Spécifiez une pleine échelle du manomètre égale à 1.5×–2× la pression maximale de fonctionnement. Pour une pression nominale d’hydrogène de 30 bar, un manomètre 0–60 bar convient. L’hydrogène exige des ensembles en contact totalement étanches, sans brasage ni soudure tendre (risque de fragilisation par l’hydrogène), ainsi que des tubes de Bourdon en acier inoxydable. Tous les raccords doivent être homologués pour l’hydrogène et soumis à un essai d’étanchéité inférieur à 1×10⁻⁶ mbar·L/s lorsque les codes procédé l’exigent.
Un manomètre hydrogène doit-il être certifié résistant à la fragilisation par l’hydrogène ?
Une certification formelle de résistance à la fragilisation par l’hydrogène (HE) n’est pas toujours imposée par les normes produit applicables aux manomètres, mais le choix des matériaux est essentiel. Spécifiez des tubes de Bourdon en acier inoxydable 316L (résistants à la HE pour la plupart des pressions de service), évitez les alliages chrome-molybdène et les aciers à haute résistance dans la zone en contact, et confirmez auprès du fabricant du manomètre que l’alliage du tube de Bourdon a été évalué pour le service hydrogène dans la plage de pression et de température concernée. ASME B31.12 (Hydrogen Piping and Pipelines) fournit des recommandations complémentaires pour les projets américains.
