La protection des manomètres contre les surpressions consiste à choisir l'étendue de mesure, le boîtier de sécurité et les accessoires de sorte qu'un manomètre mécanique supporte les pics de pression plausibles, sans induire l'opérateur en erreur ni créer de points de fuite évitables. C'est déterminant sur les lignes de refoulement de pompes, les skids de compresseurs, les centrales hydrauliques, les ensembles eau incendie et les installations de traitement d'eau, où la fermeture d'une vanne, les transitoires de démarrage ou une sortie obstruée peuvent porter brièvement la pression bien au-delà du régime établi.
La protection contre les surpressions des manomètres ne signifie pas choisir la plus grande plage de mesure disponible. Cela signifie identifier jusqu'où le procédé peut monter, à quelle vitesse la montée se produit, et si le manomètre doit continuer à lire, survivre à un transitoire ou s'isoler lors d'un événement anormal. Un manomètre à tube de Bourdon est un instrument mécanique élastique ; des excursions répétées au-dessus de la plage étalonnée peuvent déformer le tube, décaler l'aiguille, endommager le mouvement ou rompre un boîtier fragile.
La surpression peut provenir d'un coup de bélier après la fermeture rapide d'une vanne, d'une pompe fonctionnant à débit nul, d'une pulsation de compresseur, d'une dilatation thermique dans une conduite de liquide bloquée, d'erreurs de point de consigne de décharge de pression ou d'erreurs de mise en service. Les directives publiques sur les systèmes de pompage du Hydraulic Institute sur l'atténuation des coups de bélier notent que le contrôle des coups de bélier peut impliquer le contrôle de la fermeture des vannes, des réservoirs à membrane, des soupapes de décharge et une analyse hydraulique. Ces mesures système protègent d'abord la tuyauterie ; le manomètre a toujours besoin de sa propre décision concernant la plage et les accessoires.
Utilisez le manomètre comme un appareil de mesure, et non comme le dispositif de décharge de pression du système. Les soupapes de sûreté, les disques de rupture et la logique de commande protègent le système sous pression. Les amortisseurs, les limiteurs de pression, les vannes et les boîtiers de sécurité protègent l'instrument de pression et l'interface opérateur.
Consulter le choix des amortisseurs de pulsations→
La première couche de protection est la plage du cadran sélectionnée. La pression stable normale doit se situer dans une partie centrale lisible de l'échelle, généralement autour de 50 à 75 % de la pleine échelle pour un service continu. Si le fonctionnement normal se situe près du haut du cadran, même une légère surtension peut surcharger l'élément sensible. Si la plage est trop surdimensionnée, l'opérateur perd une résolution et une précision utiles car la précision d'un manomètre mécanique est normalement exprimée en pourcentage de la pleine échelle.
| Condition à définir | Pourquoi c'est important | Formulation à ajouter au devis |
|---|---|---|
| Pression de service normale | Définit la zone de travail lisible. | Indiquer la pression min/max normale et l'unité préférée. |
| Pression maximale prévisible | Révèle le risque de débit nul, de décharge ou de conduite bloquée. | Indiquer le pic de démarrage, la pression à débit nul et le point de consigne de décharge. |
| Vitesse du transitoire | Les pics rapides nécessitent un amortissement ; une surpression lente peut nécessiter une limitation. | Décrire le coup de bélier, la pulsation du compresseur ou le cyclage hydraulique. |
| Fluide et température | Les accessoires ajoutent des matériaux en contact et des joints. | Confirmer l'eau, l'huile, la vapeur, le gaz, la concentration chimique et la température. |
| Exposition de l'opérateur | Influence le boîtier de sécurité et la direction de l'évent. | Spécifier l'accès frontal, le montage sur panneau ou le besoin de lecture à distance. |
Pour plus d'informations sur la plage et la précision, comparez le guide de sélection de la classe de précision des manomètres et le guide de sélection des amortisseurs de manomètres de Manogauge.
L'arithmétique derrière ces pourcentages, les séries de plages standard et trois exemples pratiques sont exposés dans comment calculer la plage d'un manomètre.
La protection doit être dimensionnée par rapport à un chiffre plutôt qu'à une inquiétude, et deux déclarations dans les normes européennes encadrent le problème. La norme EN 837-1 indique les limites de pression pour les manomètres à tube de Bourdon comme une charge statique à la valeur de pleine échelle, une charge dynamique à 0,9 fois la pleine échelle et une charge de courte durée à 1,3 fois la pleine échelle. La norme EN 837-2 recommande séparément de maintenir la charge de travail maximale en dessous de 75 % de la pleine échelle dans des conditions statiques et de 65 % dans des conditions dynamiques. La première indique ce que l'élément élastique est conçu pour tolérer ; la seconde indique où le point de fonctionnement doit se situer afin que cette tolérance ne soit pas déjà consommée par le fonctionnement normal.
Avec ces deux limites en main, la question devient arithmétique : quelle est l'ampleur du transitoire, à quelle fréquence se produit-il, et dépasse-il 1,3 fois la pleine échelle sur la plage envisagée ?
| Source de la surcharge | Ampleur typique | Contre-mesure qui la résout réellement |
|---|---|---|
| Surtension induite par une vanne ou une pompe (coup de bélier) | Selon la relation de Joukowsky, de l'ordre de 10 bar pour chaque changement de vitesse de 1 m/s dans une conduite en acier remplie d'eau | Limiteur de débit ou amortisseur au niveau du manomètre, fermeture plus lente de la vanne et protection contre les surtensions côté système |
| Pompe centrifuge contre un refoulement fermé | La pression monte jusqu'à la pression à débit nul indiquée sur la courbe de la pompe | Sélectionner la plage du manomètre à partir de la pression à débit nul, et non du point de fonctionnement |
| Pulsation de pompe volumétrique | Pics bien au-dessus de la moyenne, se répétant à la fréquence de la pompe | Amortisseur plus marge de plage ; remplissage de liquide pour protéger le mouvement et stabiliser l'aiguille |
| Dilatation thermique dans une conduite de liquide bloquée | Peut dépasser la capacité de la tuyauterie en quelques minutes au soleil | Décharge thermique sur le système ; la protection côté manomètre seule n'est pas une solution |
| Préchauffage de la vapeur et bouchons de condensat | Court et brutal, au démarrage | Siphon plus une plage choisie pour la pression de conception du système |
La distinction dans les dernières lignes est celle qui vaut le plus la peine d'être intégrée dans une spécification. Un limiteur de pression, une vis de restriction ou un amortisseur protège l'instrument. Aucun d'entre eux ne protège le tuyau, la cuve ou la personne qui se trouve à côté. Lorsque la surcharge est un danger lié au procédé plutôt qu'une nuisance pour l'instrument, la réponse est un dispositif de décharge dimensionné par l'ingénieur système, et l'accessoire du manomètre empêche seulement l'instrument d'être la première chose à tomber en panne. Inscrire "protection contre les surpressions" dans une demande de devis sans préciser lequel de ces deux problèmes est résolu produit une offre inadaptée environ une fois sur deux.
Mettez le chiffre dans la demande. "Surtension occasionnelle à environ 1,8 fois la pression de service au démarrage de la pompe, plusieurs fois par quart de travail" conduit un fournisseur vers une plage, un élément et un accessoire différents de "surtension occasionnelle". Lorsque la surtension n'est pas connue, elle peut souvent être délimitée à partir de la pression à débit nul de la pompe ou du temps de fermeture de la vanne qui la provoque. L'arithmétique de la plage elle-même est détaillée dans le calcul de la plage du manomètre, et les chiffres côté pompe dans la sélection des manomètres pour pompes centrifuges.

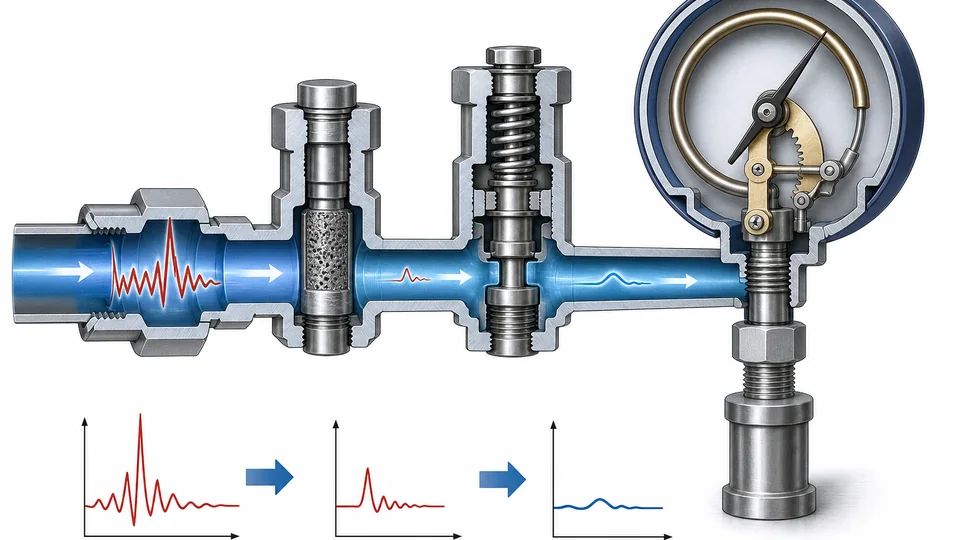

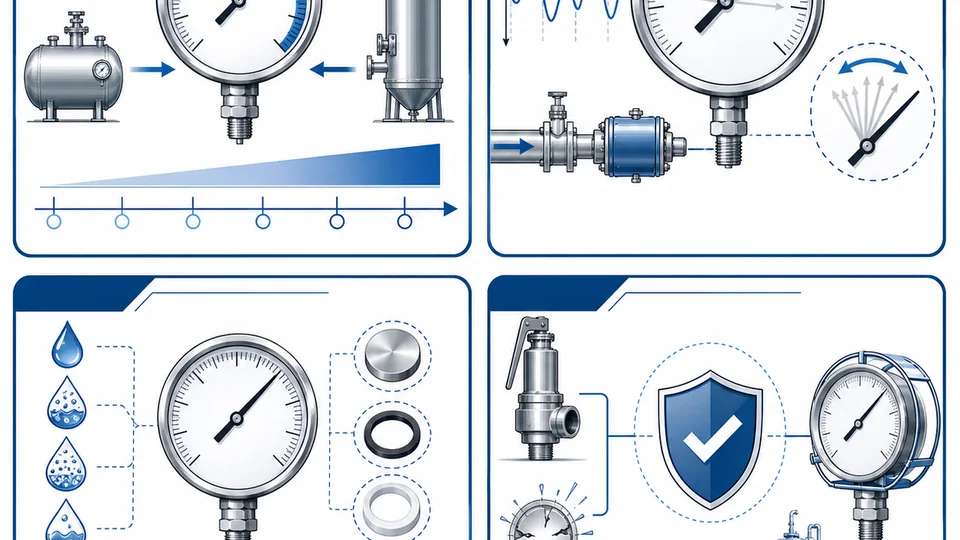

Un amortisseur ou un limiteur de débit réduit la vitesse à laquelle les changements de pression atteignent le mouvement du manomètre. Il est utile pour les pulsations et les pics, en particulier sur les pompes alternatives, les compresseurs et les circuits hydrauliques. Il peut calmer l'aiguille et réduire l'usure, mais il peut aussi ralentir l'indication et se boucher si le fluide transporte des solides, de l'huile visqueuse ou des produits chimiques cristallisants.
Un limiteur de pression, également appelé protecteur de surpression dans de nombreux catalogues, est différent. Il se ferme ou s'étrangle lorsque la pression dépasse une valeur de consigne, puis se rouvre lorsque la pression redescend. Les notes techniques des fournisseurs telles que l'aperçu d'AMETEK sur les amortisseurs et les protecteurs de surpression le décrivent comme un mécanisme à ressort utilisé pour protéger les manomètres ou les transducteurs des pics et des surtensions. Le point de consigne, le comportement de réarmement, les matériaux en contact et l'accès pour la maintenance doivent correspondre au procédé.
Un siphon protège les manomètres de la vapeur chaude en formant une barrière de condensat ; ce n'est pas une solution générale contre les coups de bélier. Un séparateur à membrane isole le manomètre des fluides corrosifs, visqueux, sanitaires ou cristallisants ; il ne résout pas automatiquement une pression excessive à moins d'être associé à un remplissage, une plage et un protecteur appropriés. Nommez précisément la fonction de l'accessoire dans la demande de devis.
Demander une revue de RFQ pour manomètre avec protection contre les surpressionsNos ingénieurs répondent en 24 heures→Les lignes de refoulement de pompe sont un point de départ courant car le mouvement des vannes et la pression à débit nul peuvent créer de courts événements à haute pression. Sur les pompes centrifuges, vérifiez la pression maximale à débit nul et le comportement de la vanne en aval. Sur les pompes volumétriques, une sortie bloquée peut faire monter la pression rapidement, de sorte qu'une protection de décharge au niveau du système est normalement critique avant de choisir l'accessoire du manomètre.
Les skids d'air comprimé et de gaz combinent souvent pulsation, vibration et exposition de l'opérateur. Un manomètre rempli de liquide peut améliorer la lisibilité, mais une pression de gaz élevée peut également soulever des problèmes de sécurité du boîtier. Les centrales hydrauliques ajoutent des nombres de cycles élevés et des questions de compatibilité avec l'huile. Les skids d'injection chimique ajoutent des raccords de petit diamètre, des amortisseurs de pulsations, des exigences de corrosion et de nettoyage.

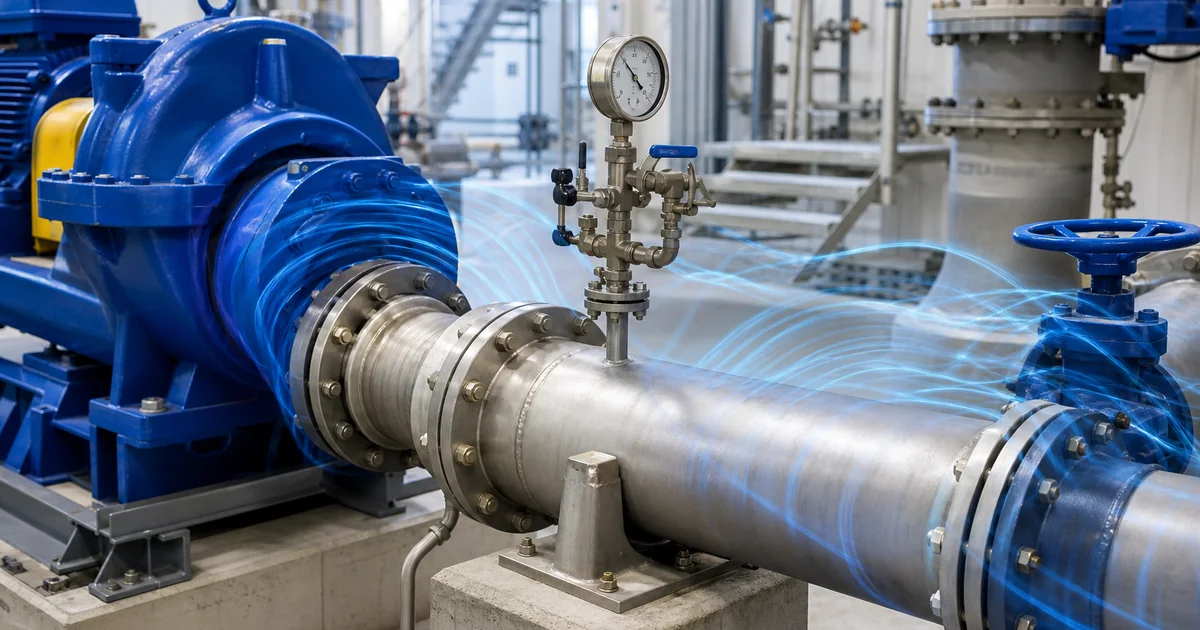

Les systèmes de traitement de l'eau, les boucles de refroidissement et les groupes de pompage incendie peuvent sembler simples, mais la fermeture rapide des vannes et le blocage des filtres peuvent créer des défaillances de manomètres trompeuses. Si l'aiguille du manomètre dérive après chaque démarrage, revient lentement, vibre fortement ou bute de façon répétée contre la goupille d'arrêt, traitez cela comme un symptôme de transitoire du système plutôt que seulement comme une plainte sur la qualité du produit.
La protection contre les surpressions ne concerne pas seulement le tube de Bourdon. Si le fluide est du gaz, de la vapeur, toxique, inflammable ou à haute pression, la conception du boîtier et le chemin d'éjection sont importants. Un boîtier de sécurité à face pleine avec décharge arrière peut diriger l'énergie de défaillance loin de l'opérateur. L'orientation de montage doit laisser le chemin de décharge dégagé ; installer un boîtier de sécurité serré contre un mur peut annuler l'intention de conception.
Les accessoires introduisent des pièces en contact supplémentaires. Un amortisseur en laiton peut être acceptable sur de l'eau propre mais inadapté pour l'eau de refroidissement riche en chlorures, l'ammoniac, le service oxygène ou les produits chimiques agressifs. L'acier inoxydable 316L, les joints en PTFE, les composants nettoyés pour l'oxygène ou les séparateurs à membrane peuvent être nécessaires selon le fluide. Ne déduisez pas la compatibilité de la seule plage de pression.
Gardez la prise d'instrument accessible pour l'entretien. Utilisez une vanne d'isolement là où une maintenance est prévue, soutenez les tubes de petit diamètre contre les vibrations, évitez de monter le manomètre là où l'eau de purge peut geler, et confirmez si l'aiguille doit rester lisible pendant le démarrage ou seulement pendant le fonctionnement normal.
Avant de commander, inscrivez les conditions anormales dans la demande de devis au lieu de simplement demander un manomètre plus robuste. Incluez la pression de service, la pression maximale prévisible, le point de consigne de décharge, la source de pulsation, le fluide, la température, le raccord, le matériau, les vibrations, le boîtier de sécurité, le remplissage, les accessoires et les besoins en certificats.
Manogauge, basé dans le Zhejiang, en Chine, fabrique des manomètres industriels sous un système de qualité ISO 9001 pour les projets OEM et d'exportation. La protection finale contre les surpressions des manomètres dépend toujours des données confirmées du site ; pour les gaz à haute pression, l'oxygène, la vapeur, les zones dangereuses ou les services corrosifs, faites approuver la plage, le point de consigne de l'accessoire et la sélection des matériaux par l'ingénieur du projet avant la production.
