Un manomètre pour soupape de sûreté n'est pas le dispositif qui protège une cuve ; ce rôle est assuré par la soupape de sûreté ou le disque de rupture. Le manomètre aide les opérateurs à voir si l'équipement protégé fonctionne trop près de la pression de tarage, si la contre-pression à la décharge est anormale, et si un disque de rupture ou le circuit de décharge nécessite une inspection. Ce guide explique comment sélectionner la plage de pression, la position de montage, les matériaux en contact avec le fluide et la documentation pour les applications de soupapes de sûreté, sans laisser entendre qu'un manomètre peut remplacer une protection contre la pression conforme aux normes.
Ce qu'un manomètre pour soupape de sûreté peut et ne peut pas vous indiquer
La sélection d'un manomètre pour soupape de sûreté commence par une distinction claire : le manomètre est un instrument d'indication et de diagnostic, pas un dispositif de protection. Une soupape de sûreté est conçue pour s'ouvrir lorsque la pression du système atteint sa pression de tarage, tandis qu'un disque de rupture est un dispositif non refermable qui s'ouvre lorsque sa pression d'éclatement est atteinte. Un manomètre près de cet équipement aide les opérateurs à visualiser la pression de service, une dérive de pression, les symptômes d'une décharge bloquée ou une pression piégée entre les dispositifs.
Les directives de l'OSHA sur les appareils à pression indiquent qu'aucune vanne ou raccord en T ne doit être placé entre un appareil et sa soupape de sûreté dans les configurations ordinaires. Consultez les directives d'inspection des appareils à pression de l'OSHA pour le contexte de sécurité. En pratique, un raccord de manomètre ne doit pas créer de restriction, de bras mort ou d'erreur d'isolement qui compromettrait le circuit de décharge.
Utilisez le manomètre comme une couche de visibilité supplémentaire pour les appareils à pression, les skids de pompage, les réservoirs d'air comprimé, les auxiliaires de chaudière, les centrales hydrauliques et les lignes de procédés chimiques. Le dimensionnement final du dispositif de décharge, la pression de tarage et la conformité aux normes restent la responsabilité de l'ingénieur en charge de l'appareil, de la tuyauterie ou du procédé.
Revoir les bases de sélection des manomètresComparez l'étendue de mesure, la précision, les matériaux en contact et les raccords→Sélectionner la plage du manomètre selon la pression de service et de tarage
La plage de pression utile dépend de la pression de service normale, de la pression de service maximale admissible (PSMA), de la pression de tarage de la soupape, de la surpression attendue et des conditions de test. Si la plage du manomètre est trop basse, des perturbations normales peuvent surcharger le mécanisme. Si la plage est trop élevée, l'opérateur ne peut pas voir une dérive progressive vers le point de tarage.
| Critère de sélection | Élément à confirmer | Implication pour le manomètre |
|---|---|---|
| Pression de service normale | Pression stable sous la charge prévue | Placer la lecture normale dans une zone lisible du cadran. |
| Pression de tarage de la soupape | Pression de tarage issue de la documentation approuvée | Éviter une plage qui masque la dérive de pression près du point de tarage. |
| PSMA ou limite de conception | Limite issue de la documentation de l'appareil ou de la tuyauterie | Ne pas utiliser l'indication du manomètre comme preuve de conformité. |
| Test hydrostatique ou pneumatique | Si le manomètre reste installé pendant le test | Peut nécessiter un manomètre de test temporaire de plage supérieure. |
Pour la lisibilité du cadran et la protection mécanique, comparez les principes du guide de sélection de la classe de précision des manomètres et du guide sur la protection contre les surpressions des manomètres.

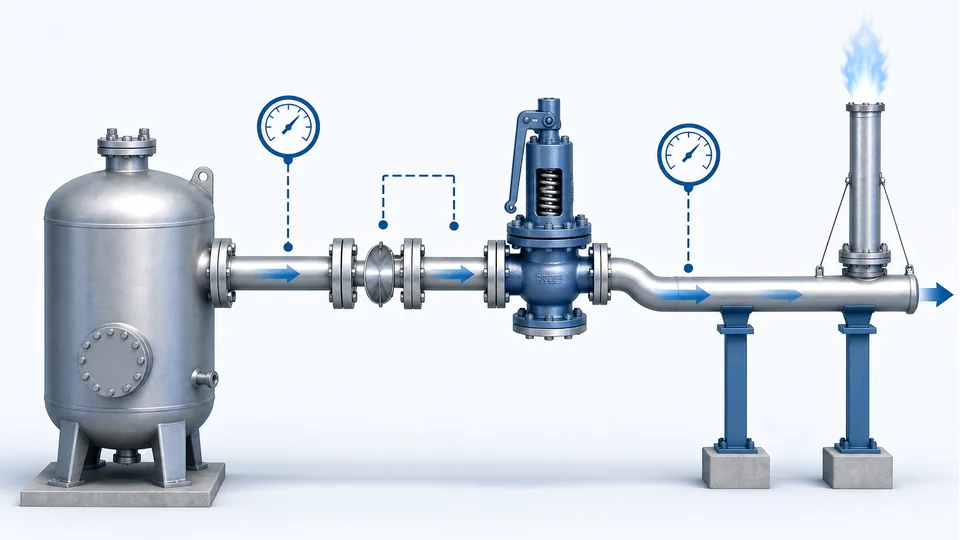

Où positionner les manomètres autour des soupapes de sûreté et disques de rupture
Un point de pression en amont de la soupape de sûreté indique la pression de l'équipement protégé. Un point de pression en aval de la soupape peut indiquer une contre-pression dans le collecteur de décharge ou un évent bloqué, mais il doit être conçu pour ne pas interférer avec la capacité de décharge. Lorsqu'un disque de rupture est installé en amont d'une soupape de sûreté, une indication de pression dans l'espace intermédiaire peut être utilisée pour détecter une fuite ou une rupture du disque, selon la conception de l'assemblage approuvé.
N'ajoutez pas de raccords en T pour manomètre de manière aléatoire dans une ligne d'entrée de soupape. La perte de charge à l'entrée, la contre-pression à la sortie, le support de la tuyauterie, le drainage, la direction de la décharge et les pratiques d'isolement sont des sujets de conception liés à la sécurité. Une petite dérivation pour instrument peut être acceptable uniquement si elle fait partie de l'arrangement technique et est maintenue ouverte, propre et compatible avec le fluide du procédé.
Pour les familles de produits Manogauge pouvant être évaluées pour une indication locale, consultez les manomètres en acier inoxydable pour les services industriels corrosifs et les manomètres à séparateur à membrane lorsque le fluide est sale, corrosif ou susceptible de boucher un tube de Bourdon.
Envoyer les données d’application du manomètreIndiquez le fluide, la pression de tarage, la PMA (MAWP), le point d'installation et les certificats requis→Risques liés à la contre-pression, la compatibilité des fluides et les vibrations
Les systèmes de décharge des soupapes de sûreté peuvent subir une contre-pression accumulée lors d'un événement de décharge ou une contre-pression superposée provenant d'un collecteur commun. Un manomètre en aval peut aider les équipes de maintenance à détecter une pression anormale dans le collecteur, mais la lecture ne prouve pas que la soupape est correctement dimensionnée ou que tous les effets dynamiques sont acceptables. Pour les soupapes à soufflet compensé, pilotées ou conventionnelles, la sensibilité à la contre-pression doit être vérifiée par rapport à la documentation de la soupape.
La compatibilité des fluides est aussi importante que la pression. Le service vapeur peut nécessiter un siphon ou une boucle de refroidissement avant un manomètre. Les produits chimiques corrosifs peuvent exiger des parties en contact avec le fluide en 316L ou un séparateur à membrane. Le service oxygène nécessite des matériaux nettoyés et compatibles ainsi qu'un contrôle strict de la contamination. Un service avec des fluides sales ou polymérisants peut boucher un petit raccord de manomètre et donner une lecture faussement stable.
Les vibrations provenant des compresseurs, des pompes et des événements de décharge peuvent endommager les mécanismes et les butées d'aiguille. Si des vibrations sont attendues, envisagez un remplissage liquide, un montage à distance, un amortisseur si approprié, ou une ligne d'instrument protégée. Le choix ne doit pas compromettre la réponse de la soupape ni créer de pièges pour la maintenance.
Ce que le manomètre ne peut pas prouver lors d'un événement de décharge
Un manomètre local ne peut pas prouver la capacité de décharge de la soupape, la pression de tarage certifiée, le différentiel de refermeture (blowdown), la performance de refermeture, la tolérance d'éclatement du disque de rupture, la force de réaction à la décharge ou la conformité réglementaire. Il ne peut pas non plus prouver qu'une sortie bloquée, une vanne d'isolement fermée ou une cheminée d'évent corrodée sera détectée avant une sollicitation. Ces éléments nécessitent des calculs d'ingénierie, une inspection, des tests certifiés et des procédures de site.
Lors d'un événement de décharge rapide, un manomètre mécanique peut avoir un temps de retard, osciller ou être illisible. Considérez-le comme une preuve post-événement et un outil de visibilité en fonctionnement de routine, et non comme la fonction instrumentée de sécurité principale. Pour les fluides dangereux, les gaz à haute pression, les décharges toxiques, la vapeur, l'oxygène ou les atmosphères explosives, la sélection finale du manomètre doit être examinée avec l'ingénieur sécurité responsable et le fournisseur du dispositif de décharge.
Manogauge peut vous aider dans le choix de l'indication locale, mais les données d'application doivent provenir du projet : fluide, température, pression normale, pression de tarage, PSMA, norme de raccordement, système de décharge, exigence de nettoyage et niveau de documentation.
Checklist pour une demande de prix (RFQ) : sélection d'un manomètre pour soupape de sûreté
Une demande de prix (RFQ) utile pour la sélection d'un manomètre pour soupape de sûreté doit inclure le type d'équipement protégé, le fluide du procédé, la pression normale, la pression de tarage, la pression maximale attendue, la température, le point d'installation, le filetage ou la bride de raccordement, le matériau des parties en contact avec le fluide, le matériau du boîtier, l'indice de protection, l'exposition aux vibrations et les besoins en certificats.
- Indiquez si le manomètre est en amont de la soupape, en aval sur le collecteur de décharge, ou entre un disque de rupture et une soupape.
- Confirmez si le service est de la vapeur, de l'air comprimé, de l'huile hydraulique, de l'oxygène, un liquide corrosif, un gaz, une boue ou un fluide polymérisant.
- Fournissez toute restriction de site concernant les vannes d'isolement, les prises de test, le nettoyage, les essais de pression et l'accès pour la maintenance.
- Demandez si un siphon, un séparateur à membrane, un réducteur de pulsation, une ligne de montage à distance ou un boîtier rempli de liquide est autorisé par la conception technique.
Avec ces informations, un fournisseur peut recommander un manomètre lisible et facile à entretenir tout en gardant la responsabilité du circuit de décharge et de la conformité aux normes clairement séparée.
Comment transformer la pression de tarage, la pression de décharge, la plage du manomètre, l’isolement, l’acheminement du rejet et les essais de preuve en spécification d’achat
Une spécification utile commence par le procédé, et non par le nom du catalogue. Relevez la valeur normale de fonctionnement, les valeurs minimales et maximales plausibles, la condition perturbée, la composition du fluide, la température du procédé et le mode de montage de l’instrument. Précisez ensuite ce que l’opérateur doit voir : une indication locale stable, un pic, une pression différentielle, un point de commutation ou une valeur à comparer avec une référence étalonnée. Cette distinction est importante, car un manomètre peut être mécaniquement précis tout en étant inadapté si son élément sensible, son raccordement ou sa réponse ne conviennent pas à l’installation.
Distinguez la condition attendue en continu de l’événement de courte durée. Pour la pression de tarage, la pression de décharge, la plage du manomètre, l’isolement, l’acheminement du rejet et les essais de preuve, l’événement ponctuel peut être plus important que la valeur moyenne, mais il ne doit pas être traité en choisissant discrètement une plage de cadran plus large. Une plage plus large réduit la lisibilité et peut accroître l’erreur au point de fonctionnement. À l’inverse, une plage trop étroite peut exposer l’élément à des surpressions répétées. Documentez le cycle prévu, la surpression admissible et l’indication requise lors du démarrage, de l’arrêt et du nettoyage. Si ces valeurs ne sont pas disponibles, la plage finale doit rester une décision de l’ingénierie du site.
Les détails d’installation méritent la même attention que le corps du manomètre. Vérifiez si le point de prise est exposé aux vibrations, pulsations, coups de bélier, chocs thermiques, condensations, lavages ou à une atmosphère corrosive. Prévoyez une vanne d’isolement lorsque la maintenance en sécurité l’exige et envisagez un robinet de manomètre, un siphon, un amortisseur de pulsations, un séparateur à membrane ou un montage déporté uniquement lorsque leur effet sur la réponse et l’étalonnage est compris. Le filetage de raccordement doit correspondre au composant associé ; les filetages NPT, BSP/G et métriques ne sont pas interchangeables simplement parce que leur dimension nominale semble similaire. Ne forcez jamais un filetage incompatible et n’utilisez pas de produit d’étanchéité pour compenser une norme incorrecte.
Avant validation, demandez les justificatifs réellement nécessaires : plan dimensionnel, déclaration des matériaux en contact avec le fluide, indication de précision, méthode d’étalonnage, exigence d’essai de pression et instruction relative à l’emballage ou à la propreté. Ne demandez pas de certificats en remplacement de la vérification de la chimie du procédé ou de la classification des dangers. Les normes et spécifications client peuvent définir la construction, les essais ou la documentation, mais elles ne prouvent pas automatiquement la compatibilité avec chaque concentration, température ou cycle de nettoyage. L’ingénieur responsable doit rapprocher la fiche technique de l’instrument du P&ID, de la configuration des vannes et de la procédure de maintenance.
La mise en service doit établir une référence. Lorsque le procédé se trouve dans une condition connue, enregistrez l’indication du manomètre, la valeur de référence, la température, l’état de la pompe ou du compresseur et toute oscillation de l’aiguille. Effectuez une nouvelle vérification lorsque le système atteint sa charge normale et après un arrêt contrôlé. Un zéro dérivant, une réponse lente, une ligne d’impulsion obstruée ou une aiguille inhabituellement immobile peuvent être des signes de défaillance plutôt que la preuve d’un bon fonctionnement. Les relevés de tendance rendent également les décisions ultérieures de remplacement plus fiables, car le prochain instrument peut être spécifié à partir des conditions de service observées plutôt que d’une hypothèse générique de catalogue.
La conclusion pratique pour la pression de tarage, la pression de décharge, la plage du manomètre, l’isolement, l’acheminement du rejet et les essais de preuve est de sélectionner la chaîne de mesure complète : élément sensible, matériau en contact avec le fluide, plage, précision, raccordement, montage, accessoire de protection et documentation. La photographie du produit sur cette page identifie la construction réelle du manomètre Manogauge utilisée comme référence ; elle ne prouve pas que cette même configuration convient à tous les fluides ou toutes les pressions. Confirmez le modèle final, les dimensions et les options disponibles avec la fiche technique à jour avant l’achat.
Points clés
- Un manomètre pour soupape de sûreté est un instrument de diagnostic, pas le dispositif de protection.
- Sélectionnez la plage de mesure selon la pression de service, la pression de tarage, la PSMA (MAWP) et les conditions de test.
- Les raccordements du manomètre ne doivent pas restreindre, isoler ou affaiblir le circuit de décharge.
- Les lectures en aval et dans l'espace intermédiaire du disque de rupture aident la maintenance, mais ne prouvent pas la capacité de décharge.
Related buyer pages
Stainless steel pressure gauge manufacturerStainless gauges for relief and blowdown lines where set pressure must sit mid-range.
Liquid-filled pressure gauge supplierLiquid filling absorbs the pressure spike when a relief valve lifts and reseats.
À lire également
- Manomètre biogaz : corrosion H2S, condensats et étendue de mesure
Choix des manomètres biogaz et biométhane pour digesteurs, surpresseurs et skids d'épuration : faible étendue de mesure, corrosion H2S, purgeurs de condensats et matériaux.
- Calculer l'étendue de mesure d'un manomètre : règle des 75%
Calculez l'étendue d'un manomètre : divisez la pression maximale par 0,75 ou 0,65, arrondissez à l'étendue normalisée, puis vérifiez le point de service.
- Manomètre différentiel de filtre : plage, alarme et remplacement
Choisir un manomètre différentiel de filtre selon la perte de charge propre, le seuil de remplacement et le débit : plage et alarme, piquages et matériaux.
Questions fréquentes
Un manomètre peut-il remplacer une soupape de sûreté ?
Non. Un manomètre ne fait qu'indiquer la pression. La protection contre les surpressions exige une soupape de sûreté, un disque de rupture ou un autre dispositif de protection approuvé, correctement sélectionné et entretenu.
Où doit-on installer un manomètre près d'une soupape de sûreté ?
Les points utiles sont sur l'équipement protégé, sur un point technique du collecteur de décharge en aval, ou entre un disque de rupture et une soupape si l'assemblage requiert une détection de fuite. N'ajoutez pas de raccord en T qui restreindrait l'entrée de la soupape.
La plage du manomètre doit-elle être égale à la pression de tarage de la soupape ?
Pas automatiquement. La plage doit permettre une lecture claire de la pression normale tout en tolérant les surpressions crédibles, les conditions de test et la marge de pression de tarage approuvée.
Que signifie une pression entre un disque de rupture et une soupape de sûreté ?
La pression dans l'espace intermédiaire peut indiquer une fuite du disque de rupture, sa défaillance, une dilatation thermique ou un évent bloqué, selon l'assemblage. L'interprétation doit suivre la conception technique et la procédure de maintenance.
Un manomètre en aval peut-il prouver que la capacité de décharge est adéquate ?
Non. L'indication de pression en aval peut révéler une contre-pression anormale, mais la capacité de décharge, les forces de réaction et la conformité aux normes exigent des calculs, des données de soupape certifiées et une inspection.
