La sélection d’un manomètre frigorifique pour A2L R-454B est devenue un sujet concret pour le service HVAC, car les nouvelles pompes à chaleur et unités de climatisation passent à des fluides à plus faible GWP comme R-454B et R-32. Le manomètre ne détermine pas la charge à lui seul; il donne une lecture haute et basse pression à interpréter avec l’étiquette équipement, la table PT du fabricant, les températures et la procédure de service.

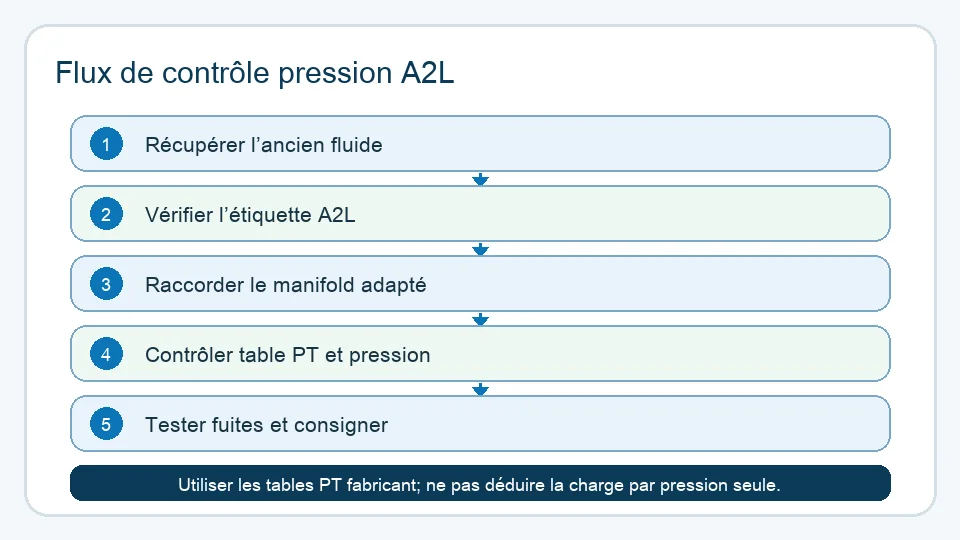

A2L refrigerant service pressure checks
La sélection d’un manomètre frigorifique pour A2L R-454B est devenue un sujet concret pour le service HVAC, car les nouvelles pompes à chaleur et unités de climatisation passent à des fluides à plus faible GWP comme R-454B et R-32. Le manomètre ne détermine pas la charge à lui seul; il donne une lecture haute et basse pression à interpréter avec l’étiquette équipement, la table PT du fabricant, les températures et la procédure de service.
Reference links: Bosch A2L guide and EPA SNAP.
Voir les manomètres frigorifiquesPlus de 143 modèles de manomètres industriels→Refrigerant manifold gauge use environment
A refrigerant manifold gauge is a paired temporary service tool. The blue gauge reads the low side and the red gauge reads the high side. It connects to HVAC service ports with compatible hoses during commissioning, recovery, evacuation checks and troubleshooting. It is different from a permanent pressure gauge on a water pipe or industrial process line. General mechanical gauge handling principles are covered in pressure gauge installation best practices.
Lire le manomètre en fonction de la bonne valeur de saturation : point de bulle, point de rosée et glissement
Le R-454B est un mélange zéotropique, il ne bout et ne se condense donc pas à une seule température comme le fait un réfrigérant à un seul composant. À une pression donnée, le mélange a deux températures de saturation : le point de bulle, où le dernier liquide commence à bouillir, et le point de rosée, où la dernière vapeur se condense. La différence entre les deux est le glissement de température. C'est la raison la plus courante pour laquelle une lecture de pression correcte produit une mauvaise conclusion de service sur un travail A2L.
La règle dont les techniciens ont besoin est courte : la surchauffe est calculée à partir du point de rosée, le sous-refroidissement à partir du point de bulle. Utilisez la mauvaise colonne et la réponse est décalée de tout le glissement, dans la direction qui fait qu'un système sous-chargé semble acceptable.
| Tâche de service | Où la pression est lue | Valeur de saturation à utiliser | Comparer avec | Erreur courante |
|---|---|---|---|---|
| Surchauffe de l'évaporateur | Orifice de service d'aspiration, basse pression | Point de rosée à cette pression | Température mesurée de la ligne d'aspiration | Utilisation du point de bulle, ou d'un anneau gradué imprimé pour un autre réfrigérant |
| Sous-refroidissement du condenseur | Ligne liquide ou orifice haute pression | Point de bulle à cette pression | Température mesurée de la ligne liquide | Utilisation d'une valeur moyenne de mi-glissement tirée d'un tableau générique |
| Vérification de la charge | Les deux côtés, après la procédure OEM | Celui spécifié par le manuel de l'équipement | Charge pesée et valeur de la plaque signalétique | Traiter la pression seule comme une méthode de charge |
| Pression statique ou contrôle d'étanchéité | Circuit isolé à une température connue | Pression de saturation à l'ambiante | Température ambiante au même moment | Interpréter un changement de pression causé par la température comme une fuite |
Prenez les valeurs de bulle et de rosée des données pression-température du fournisseur de réfrigérant ou du manuel de service du fabricant de l'équipement pour ce réfrigérant exact. Un anneau gradué imprimé sur un ancien manomètre de manifold, ou une application PT réglée sur un réfrigérant différent, ne constitue pas un substitut. Lorsque le glissement est important pour la décision - surchauffe marginale, un long évaporateur, une condition de faible charge - confirmez la valeur auprès du fournisseur de réfrigérant plutôt que de supposer qu'elle est négligeable.
Demander un devis ZX-10Nos ingénieurs répondent en 24 heures→ZX-10 range, connection and readability
Manogauge ZX-10 refrigerant pressure gauge data includes 0-800 psi range, 50-80 mm dial sizes, steel case options, ±1.6 / 2.5% accuracy and 7/16 inch UNF connection. Buyers confirm refrigerant, hose set, service port, pressure scale and dial language before ordering. Related pages: ZX-10-R, ZX-10-A, thread connection guide and RFQ.
Ce qu'un cadran 0-800 psi résout réellement : classe de précision en termes de terrain
La précision d'un manomètre mécanique est exprimée en pourcentage de la pleine échelle, et non de la lecture. Sur une large échelle de réfrigérant, cela a une conséquence pratique importante : le même manomètre qui est confortablement précis à une pression côté haute peut être presque inutilisable à une pression côté basse. Il est utile de présenter ce calcul à un distributeur avant qu'il ne standardise un seul cadran pour chaque tâche.
| Classe de précision | Tolérance sur une échelle 0-800 psi | À une lecture de 100 psi | À une lecture de 250 psi | À une lecture de 450 psi |
|---|---|---|---|---|
| 1.6 | ±12.8 psi | ±12,8% de la lecture | ±5,1% de la lecture | ±2,8% de la lecture |
| 2.5 | ±20 psi | ±20% de la lecture | ±8,0% de la lecture | ±4,4% de la lecture |
Traduisez cela en le nombre qui intéresse réellement le technicien en divisant la tolérance par la pente de la courbe pression-température à ce point, qui peut être lue directement sur deux lignes adjacentes du tableau PT. Si le tableau indique environ 5 psi par K près du point de fonctionnement, une tolérance de ±20 psi correspond à environ ±4 K de température de saturation - le même ordre de grandeur que la cible de surchauffe elle-même. Lisez la pente sur le tableau pour le réfrigérant et la pression en question plutôt que de supposer un chiffre fixe.
Trois conclusions pratiques en découlent. Utilisez un cadran dédié basse pression ou combiné pour les travaux d'aspiration au lieu de lire une faible valeur en bas d'une échelle de 800 psi. Spécifiez la classe de précision plus stricte lorsque la lecture alimente une décision de surchauffe ou de sous-refroidissement. Et traitez le manifold comme un instrument comparatif pour le dépannage, les décisions de charge et de mise en service étant confirmées par la charge pesée, la mesure de température calibrée et la procédure OEM. L'explication de la norme EN 837-1 couvre la définition des classes de précision, et le guide de calcul de la plage du manomètre couvre l'adaptation de la plage à la lecture dont vous avez besoin.
Safety context and pressure-reading limits
A2L is associated with lower flammability than higher-flammability refrigerants, but safe service still requires ventilation, leak control, approved tools, trained technicians and manufacturer service guide. Universal fit is not automatic. The order data covers pressure range, units, hoses, 7/16 inch UNF connection, materials, leak-tightness, temperature and documentation. Safety context: AHRI Safe Refrigerant Transition and ASHRAE standards.
Distributor and service-team checklist
Before placing an order, confirm the serviced refrigerants, complete manifold or replacement gauge head, psi/bar scale, dial size, radial or axial connection, OEM dial artwork, packaging and sample requirement. Manogauge can review range, connection, dial and packaging for export and OEM orders from Zhejiang, China, while final approval remains tied to the buyer’s equipment and local service rules.
Points clés
- Les réfrigérants A2L tels que le R-454B et le R-32 rendent les contrôles de pression plus dépendants des étiquettes d'équipement, des tableaux PT, des relevés de température et des procédures de service documentées.
- Le R-454B est un mélange zéotropique : calculez la surchauffe à partir du point de rosée et le sous-refroidissement à partir du point de bulle, et prenez les deux valeurs des données du réfrigérant ou de l'OEM plutôt que d'un anneau gradué imprimé.
- La précision mécanique est un pourcentage de la pleine échelle, donc un cadran 0-800 psi résout le côté haute pression bien mieux que le côté basse pression ; spécifiez un cadran dédié basse pression ou combiné pour les travaux d'aspiration.
- Les commandes de manomètres de réfrigérant ZX-10 incluent des vérifications pour la plage 0-800 psi, la connexion 7/16 inch UNF, la compatibilité des flexibles, l'échelle du cadran et les exigences d'emballage OEM.
- La pression seule ne confirme pas la charge ; c'est un signal de terrain au sein d'une procédure qui utilise également la charge pesée, la mesure de température calibrée, la recherche de fuites et les instructions du fabricant de l'équipement.
Related buyer pages
Refrigerant pressure gauge supplierRefrigerant-compatible Bourdon tube gauge options for HVAC/R buyers.
Related products
- Refrigerant Pressure Gauge - Radial (ZX-10-R) — 0–800 psi
- Liquid-Filled Pressure Gauge - Radial (ZX-06-R) — 0–60 MPa
À lire également
- Manomètres pour fluide frigorigène de groupe froid
Comment sélectionner des manomètres pour circuits frigorifiques de groupe froid : haute pression, basse pression, compound, vide Torr et CO2 — plages, matériaux, types de raccordement et liste de contrôle RFQ.
- Manomètres 316L ou laiton : guide de résistance à la corrosion
Sélectionnez les bonnes parties en contact pour votre manomètre. Comparez la résistance à la corrosion de l'inox 316L et du laiton pour fluides industriels.
- Guide de surveillance de pression en réfrigération à l ammoniac
Guide de surveillance de pression en réfrigération à l ammoniac : plage, matériaux, ΔP, montage et limites de sécurité.
- Guide de protection des manomètres contre les surpressions
Guide de protection des manomètres contre les surpressions : pompes, coups de bélier, pulsations, amortisseurs, limiteurs de pression, boîtiers de sécurité et points de consultation.
- Tableau des filetages NPT, BSP et G manomètre
1/2" NPT et G1/2 ont les mêmes 14 TPI et n'étanchent pourtant pas ensemble. Tableau des filetages : TPI, diamètre extérieur et étanchéité pour NPT, BSPT, G/BSPP.
Questions fréquentes
What is an A2L R-454B refrigerant pressure gauge used for?
It is used in an HVAC manifold set to read high-side and low-side pressure during service, recovery, evacuation checks and troubleshooting. The reading is interpreted with the equipment label, manufacturer PT chart, measured temperatures and approved service procedure.
Can pressure alone confirm the correct R-454B charge?
No. Pressure alone is not a complete charging method. For A2L refrigerants such as R-454B or R-32, technicians follow the equipment manufacturer procedure and compare pressure with temperature and PT chart data.
Where does a refrigerant manifold gauge connect?
A paired refrigerant manifold gauge connects to rated HVAC or refrigeration service ports using compatible hoses and valves. It is a temporary service tool, different from a single permanent gauge for water or coolant pipes.
What ZX-10 specifications are checked before ordering?
The order review covers the 0-800 psi pressure range, dial size, scale units, 7/16 inch UNF connection, hose compatibility, refrigerant service target, readability, packaging and OEM dial requirements.
Does one gauge configuration fit every A2L refrigerant service?
Universal compatibility is not automatic. Buyers request confirmation for the exact gauge configuration and target refrigerant service. Manogauge can review range, connection, dial and OEM requirements before quotation.
Le R-454B a-t-il un glissement de température, et cela change-t-il la façon dont je lis le manomètre ?
Oui. Le R-454B est un mélange zéotropique, donc à une pression donnée, il a un point de bulle et un point de rosée plutôt qu'une seule température de saturation. La surchauffe doit être calculée à partir du point de rosée et le sous-refroidissement à partir du point de bulle ; utiliser le mauvais décale le résultat de tout le glissement. Prenez les deux valeurs des données du fournisseur de réfrigérant ou du manuel de service de l'équipement pour ce réfrigérant.
Un manifold pour R-410A peut-il être utilisé avec le R-454B ?
La plage de pression peut sembler compatible, mais ce n'est pas toute la question. L'anneau gradué PT imprimé pour un autre réfrigérant ne s'applique pas, les flexibles, les joints et le manifold lui-même doivent être homologués et approuvés par le fabricant d'outils pour le service A2L, et la procédure de service du fabricant de l'équipement régit le travail. Confirmez la déclaration écrite A2L du fabricant d'outils plutôt que de déduire la compatibilité de la plage de pression.
Pourquoi un manomètre de réfrigérant 0-800 psi semble-t-il imprécis côté basse pression ?
Parce que les classes de précision mécanique sont un pourcentage de la pleine échelle, et non de la lecture. Un manomètre de classe 2.5 sur une échelle 0-800 psi est précis à environ plus ou moins 20 psi n'importe où sur le cadran, ce qui représente 8% d'une lecture de 250 psi mais 20% d'une lecture de 100 psi. Pour les travaux côté basse pression, utilisez un cadran dédié basse pression ou combiné, ou un manomètre numérique, plutôt que le bas d'une large échelle haute pression.
