Le choix entre transmetteur de pression et manomètre est une décision pratique d instrumentation : l indication locale et le signal électronique n ont pas le même rôle.

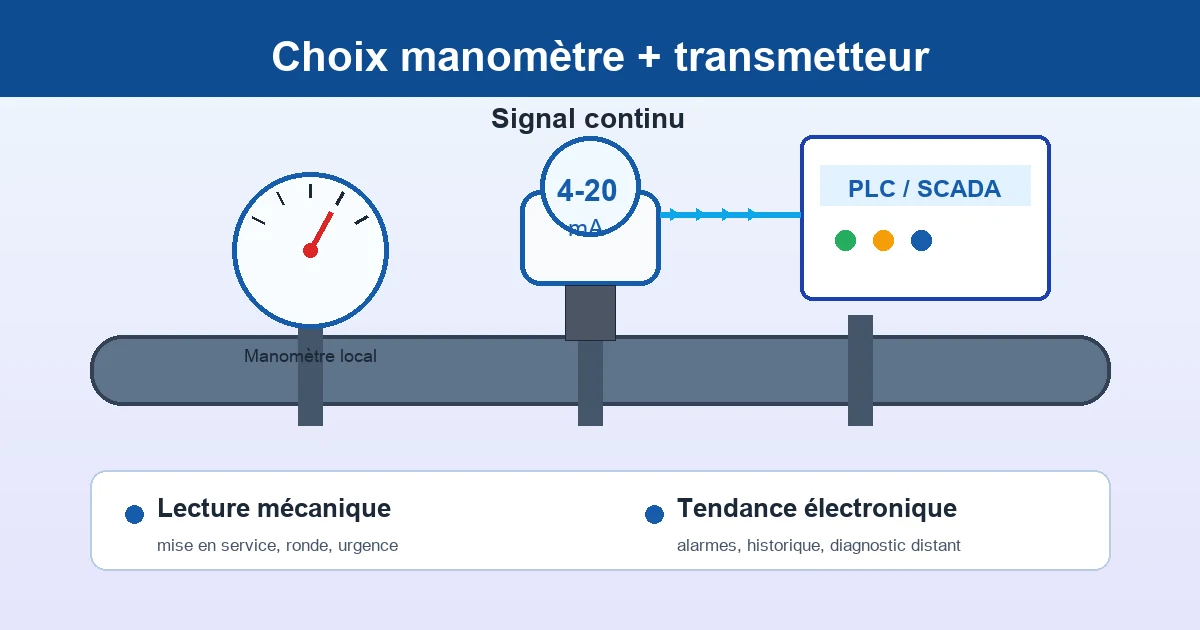

Ce que prouve un transmetteur de pression et ce que confirme encore un manomètre
Le choix entre transmetteur de pression et manomètre commence par la fonction de mesure, et non par la photo du produit. Un transmetteur de pression est un instrument électronique : l’élément de mesure convertit la pression du procédé en signal électrique, généralement 4-20 mA, HART, 0-10 V, RS-485 ou une sortie de bus de terrain. Un manomètre mécanique est un instrument indicateur local : un tube de Bourdon, une membrane ou une capsule déplace une aiguille sur un cadran sans alimentation externe.
Le transmetteur est préférable lorsque la valeur de pression doit devenir une donnée : alarmes, logique d’arrêt, séquencement des pompes, enregistrement des tendances, détection des fuites, maintenance des filtres ou diagnostics à distance. Le manomètre est préférable lorsqu’un technicien a besoin d’une confirmation locale immédiate lors de la mise en service, de l’isolement, du rinçage de la conduite, de la réception de maintenance ou en cas de panne d’alimentation et de signal. La décision professionnelle n’est presque jamais « lequel est le plus moderne ? », mais plutôt « à quelle question cet instrument répond-il, et que se passe-t-il si la lecture est erronée ? »
Revoir l installation des manomètres→Principe de mesure : tube de Bourdon, élément à membrane et cellule de mesure électronique
Un manomètre à tube de Bourdon utilise un tube élastique incurvé qui tend à se redresser lorsque la pression interne augmente. La tringlerie et le mécanisme transforment ce faible déplacement en rotation de l’aiguille. Robuste, facile à lire et adapté à de nombreuses plages industrielles, il comporte toutefois des pièces mobiles et peut être affecté par les vibrations, les pulsations, les surpressions et l’usure mécanique. Un manomètre à membrane utilise une membrane flexible, souvent associée à un séparateur à membrane lorsque le fluide est corrosif, visqueux, cristallisant ou sanitaire. Les manomètres à capsule sont utilisés pour l’indication de très faibles pressions ou de pressions différentielles.
Un transmetteur de pression utilise généralement une cellule de mesure à jauges de contrainte, piézorésistive, capacitive ou céramique. Le signal du capteur est conditionné par l’électronique, la compensation en température et la mise à l’échelle. Cela le rend utile pour la surveillance continue, mais introduit des exigences qu’un manomètre mécanique n’a pas : alimentation, câblage du signal, mise à la terre, blindage, indice de protection du boîtier, compatibilité électromagnétique, résistance de boucle et mise à l’échelle dans le système de contrôle.
Pour les ingénieurs process, le point pratique est le suivant : une défaillance de manomètre se manifeste souvent par un saut d’aiguille, un décalage du zéro, de la buée ou un mécanisme bloqué ; une défaillance de transmetteur peut apparaître sous la forme d’une valeur figée, d’un signal bruité, d’une unité d’ingénierie erronée, d’une mise à l’échelle PLC incorrecte ou d’une ligne d’impulsion obstruée qui continue d’envoyer une valeur stable mais fausse.

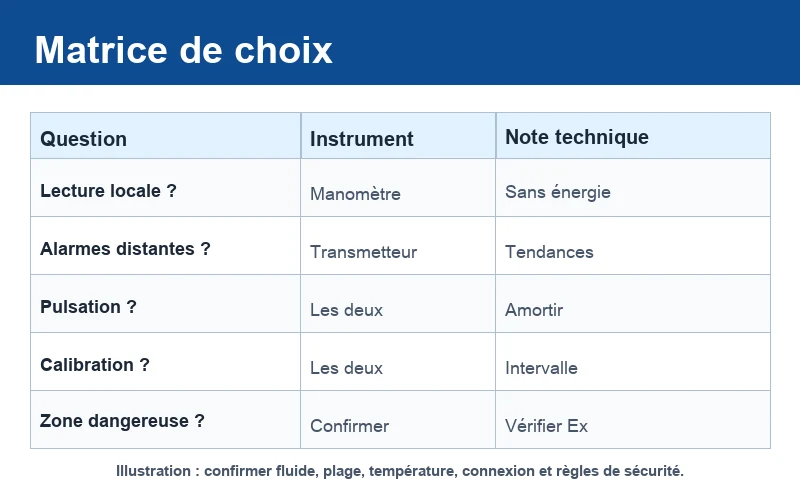

Choisir entre transmetteur de pression et manomètre selon l’application
Pour les simples conduites d’eau, d’air comprimé ou de services auxiliaires non critiques, un manomètre mécanique peut suffire lorsque les opérateurs ont uniquement besoin de contrôles locaux périodiques. Pour les équipements automatisés, les procédés par lots, les stations de pompage distantes, les centres de données et les alarmes de procédé liées à la sécurité, un transmetteur de pression est généralement nécessaire, car la valeur doit être intégrée à un logiciel PLC, SCADA, BMS ou d’historisation.
| Question d’application | Point de départ recommandé | Justification technique |
|---|---|---|
| Un opérateur doit-il pouvoir lire la pression sans alimentation ? | Manomètre mécanique | Le cadran reste visible pendant l’arrêt, la consignation et la mise à l’air manuelle. |
| Le système nécessite-t-il une alarme, un arrêt ou un suivi de tendance ? | Transmetteur de pression | Le signal peut être enregistré, comparé et utilisé par la logique de contrôle. |
| La conduite est-elle soumise aux vibrations ou aux pulsations ? | Manomètre avec amortissement ; transmetteur avec réponse adaptée | Les pulsations peuvent endommager les mécanismes et générer des signaux électroniques bruités. |
| Le fluide est-il corrosif, visqueux, cristallisant ou sanitaire ? | Séparateur à membrane avec manomètre ou transmetteur | Le matériau en contact avec le fluide, le liquide de remplissage et la nettoyabilité deviennent les principaux critères de spécification. |
| La zone est-elle dangereuse ? | Confirmer le mode de protection avant d’utiliser des appareils alimentés | Un transmetteur peut nécessiter une certification Ex, la sécurité intrinsèque, une barrière et l’approbation du câblage. |
Pour les détails relatifs au montage mécanique, consultez les bonnes pratiques d’installation des manomètres. Pour les filtres, crépines et systèmes à membrane, consultez le guide de sélection des manomètres différentiels.
Demander une vérification de spécificationNos ingénieurs répondent en 24 heures→Types de signaux, limites de câblage et raisons de la persistance du 4-20 mA
La sortie la plus courante des transmetteurs en environnement industriel est le 4-20 mA. Elle est largement utilisée, car les signaux en courant supportent mieux la longueur des câbles et les chutes de tension que les simples signaux en tension. Un zéro vivant à 4 mA aide également à distinguer une faible mesure valide d’une boucle coupée, selon la conception du système de contrôle. HART ajoute une communication numérique sur la boucle analogique : les techniciens peuvent ainsi consulter la plage de l’appareil, l’amortissement, les diagnostics ou les données de repérage sans remplacer l’infrastructure 4-20 mA. Les sorties en tension telles que 0-10 V sont plus courantes dans les armoires d’équipements sur de courtes distances. Les sorties RS-485, Modbus ou de bus de terrain apparaissent dans les skids intelligents ou les systèmes intégrés, mais elles exigent une gestion rigoureuse des logiciels et de l’adressage.
Le choix du signal relève de la spécification, et non d’une préférence de catalogue. Les acheteurs doivent définir l’alimentation de boucle, la résistance de charge maximale, la longueur du câble, la mise à la terre du blindage, le type de connecteur, la protection contre les infiltrations et le comportement attendu du signal en cas de défaut : valeur haute, valeur basse ou maintien de la dernière valeur. Dans une boucle de protection de pompe, le temps de réponse peut être déterminant. Pour une application lente de mesure de pression dans une cuve, l’amortissement peut être utile. Dans les presses hydrauliques, un signal très rapide peut révéler les pics de pression, mais il peut également surcharger la logique de contrôle avec du bruit si l’échantillonnage et le filtrage ne sont pas planifiés.
Plage, surpression, précision et effet de la température doivent être évalués ensemble
La plage du manomètre et l’étendue de mesure du transmetteur sont souvent sélectionnées trop tard. Pour les manomètres mécaniques, une règle d’ingénierie courante consiste à maintenir la pression normale de fonctionnement éloignée des extrémités inférieure et supérieure du cadran ; de nombreuses spécifications visent la partie centrale de l’échelle en fonctionnement normal, tout en conservant une marge pour les excursions brèves de pression. Pour les transmetteurs, l’étendue calibrée doit correspondre à la plage utile du procédé, mais le capteur doit également résister à la pression maximale de service, à la pression d’épreuve et aux éventuels événements de surpression.
La formulation relative à la précision doit être examinée attentivement. Un manomètre à cadran mécanique peut spécifier la précision en pourcentage de la pleine échelle, tandis qu’un transmetteur peut spécifier la précision de référence, la bande d’erreur totale, l’effet de la température, la stabilité à long terme et la répétabilité. Un transmetteur affichant une précision de référence attractive peut néanmoins produire une erreur sur site plus importante si la température ambiante varie, si la plage est trop réduite, si la ligne d’impulsion est mal conçue ou si l’installation génère des vibrations et des contraintes thermiques.
Les exigences d’étalonnage sont distinctes de la précision indiquée au catalogue. Définissez l’intervalle d’étalonnage, la tolérance d’acceptation, l’incertitude de l’instrument de référence et la nécessité éventuelle d’un certificat traçable ou accrédité. Pour les transmetteurs utilisés dans la régulation des procédés industriels, la norme IEC 60770-1 décrit les méthodes d’évaluation des performances des transmetteurs à sorties analogiques pneumatiques ou électriques. Pour les manomètres analogiques et leurs accessoires, ASME B40.100 constitue une référence pertinente en Amérique du Nord. Pour la traçabilité des pressions, les services d’étalonnage pression et vide du NIST fournissent un contexte utile. Références externes : IEC 60770-1, ASME B40.100, étalonnages pression/vide du NIST.
Accessoires d’installation : vannes, amortisseurs, siphons, séparateurs à membrane et manifolds
La sélection professionnelle d’un instrument de pression inclut les accessoires qui l’entourent. Une vanne d’isolement permet aux techniciens de déposer ou d’étalonner un manomètre ou un transmetteur sans dépressuriser toute la conduite. Un point de purge ou de mise à l’air facilite la libération de la pression piégée avant la maintenance. Un amortisseur ou un dispositif d’amortissement des pulsations peut protéger le mécanisme d’un manomètre et réduire le bruit du signal sur les pompes alternatives, les compresseurs et les systèmes hydrauliques. Un siphon protège un manomètre de la vapeur à haute température en maintenant une barrière de condensat, mais il doit être correctement installé et rempli.
Un séparateur à membrane isole l’instrument du fluide de procédé. Il est utile pour les produits chimiques corrosifs, les liquides visqueux, les fluides cristallisants, les applications alimentaires et pharmaceutiques, les boues d’eaux usées ou tout fluide qui ne doit pas pénétrer dans un tube de Bourdon ou un raccord de transmetteur. Le séparateur introduit ses propres variables de spécification : matériau de la membrane, raccord process, liquide de remplissage, longueur du capillaire, température ambiante, temps de réponse et aptitude au vide.
Pour les applications de pression différentielle, utilisez un manifold approprié, une vanne d’équilibrage et une procédure de mise à l’air sûre. Une paire de manomètres indépendants peut afficher deux mesures locales, mais un véritable instrument de pression différentielle fournit directement la perte de charge et réduit les erreurs de lecture lorsque l’encrassement du filtre ou de la membrane constitue la variable de maintenance.

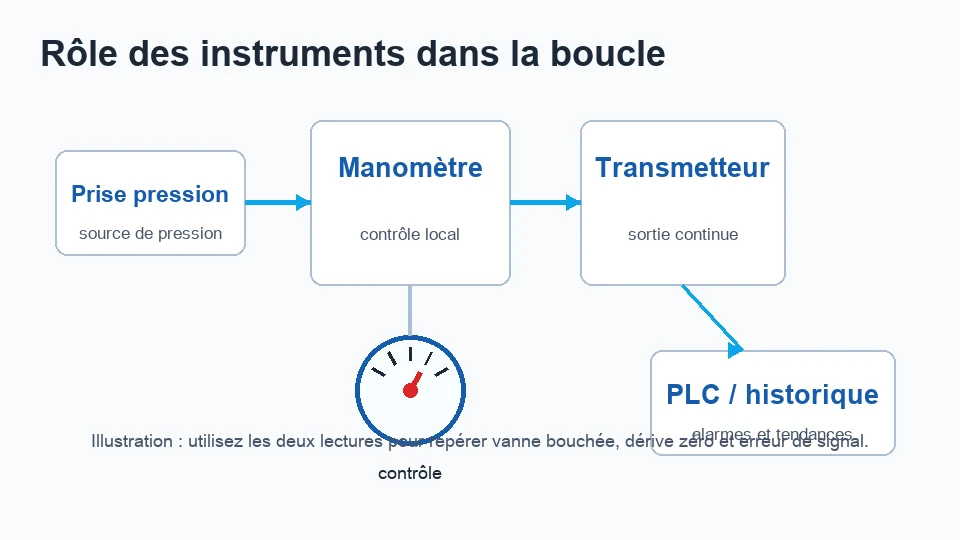

Diagnostic des défaillances : comparer les indications du manomètre local et du transmetteur
Un ensemble manomètre-transmetteur est précieux, car un écart entre les deux mesures constitue un élément de diagnostic. Si l’alarme du transmetteur est élevée alors que le manomètre local indique une valeur normale, vérifiez la mise à l’échelle du PLC, le zéro du transmetteur, la configuration de la plage, l’obstruction de la ligne d’impulsion, le gel de la conduite, la fermeture de la vanne d’isolement et le bruit du câblage. Si le manomètre indique une valeur élevée alors que le transmetteur est normal, vérifiez si les deux instruments partagent le même point de prise de pression, si l’une des vannes est fermée, si l’aiguille du manomètre est tordue ou si le manomètre a été endommagé par une surpression.
Si les deux mesures sont instables, recherchez une pulsation réelle du procédé, une cavitation de pompe, une oscillation du régulateur, des cycles du compresseur, des poches de gaz dans les conduites de liquide ou des coups de bélier. Si les deux mesures dérivent lentement, vérifiez les variations de température, l’encrassement du procédé, l’air piégé, les problèmes de liquide de remplissage du séparateur à membrane, l’amortisseur obstrué ou la dérive d’étalonnage. Dans les systèmes hydrauliques, de brèves pointes de pression peuvent endommager un manomètre même lorsque la pression moyenne semble acceptable ; la spécification peut nécessiter un restricteur, un manomètre à remplissage liquide, une capture numérique des pics ou un transmetteur présentant une tenue en surpression adaptée.
Ce que le choix entre transmetteur de pression et manomètre ne peut pas prouver
Les instruments de pression améliorent la visibilité du procédé, mais ils ne prouvent pas à eux seuls qu’un processus est sûr. Ils ne remplacent ni les soupapes de sûreté, ni les essais de pression, ni les interverrouillages d’arrêt, ni la classification des zones dangereuses, ni la validation sanitaire, ni l’analyse SIL, ni les procédures opératoires, ni l’approbation d’ingénierie. Un transmetteur peut signaler une valeur stable mais fausse si la ligne d’impulsion est obstruée. Un manomètre peut sembler normal alors que le raccord process est isolé. Un séparateur à membrane peut protéger l’instrument, mais ralentir la réponse si le capillaire et le liquide de remplissage sont mal choisis.
Pour les applications haute pression, haute température, corrosives, oxygène, ammoniac, hydrogène, alimentaires ou en atmosphère explosive, vérifiez les matériaux en contact avec le fluide, le liquide de remplissage, la plage de pression, les exigences de nettoyage, la protection électrique et la documentation par rapport aux conditions réelles du site. Manogauge peut accompagner la sélection de manomètres fabriqués au Zhejiang selon ISO 9001 et les échanges associés sur les instruments, mais l’adéquation finale doit être approuvée par l’ingénieur projet, le responsable sécurité de l’usine ou le licencié du procédé.
Détails complémentaires de sélection : Tube de Bourdon, membrane ou capsule : quel élément de manomètre choisir ? et Sélection d’un manomètre différentiel : guide des filtres et de la pression statique.
Checklist pratique pour une demande de prix de ensembles manomètre-transmetteur
Une demande de prix utile doit rendre les conditions du procédé visibles avant le devis du fournisseur. Incluez le fluide de service, la pression normale, la pression maximale, la possibilité de vide, les cycles de pression, la température du procédé, la température ambiante, les vibrations, les pulsations, la position de montage, le filetage de raccordement, le matériau en contact avec le fluide, le matériau du boîtier, la protection contre les infiltrations, le signal de sortie, l’alimentation, l’entrée de câble, l’unité du cadran, l’exigence de précision, le document d’étalonnage, le repérage, l’emballage et le marché de destination.
Pour un ensemble manomètre-transmetteur, définissez également si les deux instruments partagent le même point de prise de pression, si les vannes d’isolement sont incluses, si un manifold est nécessaire, si le transmetteur est utilisé uniquement pour la régulation ou également pour la surveillance, et quel écart de lecture est acceptable lors de la mise en service. Dans le choix entre transmetteur de pression et manomètre, le résultat professionnel est une chaîne de mesure documentée : prise process, isolement, accessoire de protection, élément sensible, indication locale, signal électronique, rapport d’étalonnage et procédure de maintenance. Lorsque l’exigence de mesure sort des plages de produits standard, l’équipe fabricant de manomètres sur mesure de Manogauge fabrique selon les spécifications.
Points clés
- Un manomètre mécanique et un transmetteur de pression ne fournissent pas la même information : visibilité locale du procédé contre données électroniques de procédé.
- La sélection professionnelle doit intégrer le principe de mesure, le signal de sortie, la plage, la surpression, l’effet de la température, le document d’étalonnage et les accessoires d’installation.
- Les accessoires tels que les vannes d’isolement, amortisseurs, siphons, séparateurs à membrane et manifolds déterminent souvent la capacité de l’instrument à résister aux conditions réelles du procédé.
- Un manomètre et un transmetteur installés en paire peuvent servir au diagnostic : un écart peut indiquer une erreur de mise à l’échelle, une ligne d’impulsion obstruée, une mauvaise position de vanne, un dommage dû à une surpression ou une véritable instabilité du procédé.
- Le choix entre transmetteur de pression et manomètre améliore la visibilité, mais ne remplace ni la protection contre les surpressions, ni la validation, ni l’étude des zones dangereuses, ni l’approbation d’ingénierie.
Related buyer pages
Explosion-proof pressure gauge manufacturerHazardous-area pressure gauge configurations for Zone 1/2 selection review.
À lire également
- Manomètres 316L ou laiton : guide de résistance à la corrosion
Sélectionnez les bonnes parties en contact pour votre manomètre. Comparez la résistance à la corrosion de l'inox 316L et du laiton pour fluides industriels.
- Sélection de manomètre pour fluide A2L R-454B
Sélection de manomètre A2L R-454B: manifold, table PT, ports de service, plage et procédure HVAC sûre.
- Guide de surveillance de pression en réfrigération à l ammoniac
Guide de surveillance de pression en réfrigération à l ammoniac : plage, matériaux, ΔP, montage et limites de sécurité.
Questions fréquentes
Quelle est la principale différence technique entre un transmetteur de pression et un manomètre ?
Un manomètre fournit une indication visuelle locale grâce à un élément mécanique tel qu’un tube de Bourdon ou une membrane. Un transmetteur de pression convertit la pression en signal électronique tel que 4-20 mA, HART ou une sortie numérique destinée à un système de contrôle.
Quand faut-il installer un manomètre et un transmetteur sur la même conduite ?
Utilisez les deux lorsque les opérateurs ont besoin d’une confirmation locale et que le système de contrôle nécessite également des alarmes, des tendances ou des interverrouillages. Les refoulements de pompes, réservoirs de compresseurs, skids hydrauliques, auxiliaires de chaudières et systèmes d’eau distants bénéficient souvent de ces deux indications.
Comment sélectionner la plage d’un manomètre et d’un transmetteur ?
Définissez la pression normale, la pression maximale de service, les éventuelles surpressions et les cycles de pression. Un manomètre ne doit pas fonctionner en permanence aux extrémités du cadran ; l’étendue de mesure du transmetteur doit correspondre à la plage utile du procédé, tandis que sa tenue en surpression doit le protéger contre les événements anormaux.
Pourquoi un transmetteur 4-20 mA et un manomètre peuvent-ils afficher des valeurs différentes ?
Les causes courantes sont une erreur de mise à l’échelle du PLC, une dérive du zéro du transmetteur, une ligne d’impulsion obstruée ou gelée, une vanne d’isolement fermée, des points de prise de pression différents, une aiguille de manomètre endommagée, un amortisseur obstrué ou une véritable pulsation de pression.
Quels accessoires faut-il spécifier avec les instruments de pression ?
Spécifiez des vannes d’isolement, des points de purge ou de mise à l’air, des amortisseurs contre les pulsations, des siphons pour la vapeur, des séparateurs à membrane pour les fluides corrosifs ou sanitaires et des manifolds pour les applications de pression différentielle lorsque le procédé l’exige.
Les instruments de pression peuvent-ils remplacer les dispositifs de sécurité ?
Non. Ils améliorent la visibilité et le contrôle, mais ne remplacent ni les soupapes de sûreté, ni les essais de pression, ni les interverrouillages, ni l’étude des zones dangereuses, ni la validation sanitaire, ni l’approbation d’ingénierie.
