Una auditoría de proveedor de manómetros comprueba de forma estructurada si la fábrica puede fabricar repetidamente el instrumento especificado, documentar el resultado y controlar cambios antes del envío.
Comience por el alcance del proveedor, no por las fotografías de los certificados
Una auditoría de proveedores de manómetros eficaz comienza comprobando el alcance que respalda un certificado, no recopilando imágenes de certificados. ISO describe ISO 9001 como una norma de sistemas de gestión de la calidad destinada a cumplir de forma constante los requisitos del cliente y los reglamentarios. Para un comprador de manómetros, la cuestión práctica es si el alcance auditado cubre realmente el diseño, ensamblaje, calibración, inspección y documentación de exportación de manómetros.
Solicite la razón social, la dirección de fabricación, el alcance del certificado, la fecha de vencimiento, el organismo emisor y cualquier exclusión que afecte a los instrumentos de presión. Después, compare estas evidencias con los productos específicos de la RFQ: manómetros de acero inoxidable, manómetros con relleno líquido, manómetros con sello diafragma, manómetros digitales o transmisores de presión. Un certificado por sí solo no demuestra que todas las familias de productos, materiales o rangos de presión estén controlados.
Ver el catálogo de manómetros industrialesMás de 143 modelos de manómetros industriales→Relacione las normas con el manómetro que está comprando
Las normas para manómetros deben utilizarse como mapa de auditoría. ASME indica que ASME B40.100 abarca los manómetros y sus accesorios, como sellos diafragma, amortiguadores, válvulas limitadoras de presión e indicadores digitales. EN 837 se cita habitualmente para las dimensiones, metrología, requisitos, ensayos, selección e instalación de manómetros de tubo Bourdon. La auditoría debe preguntar qué norma se aplica a cada pedido y qué cláusulas se verifican internamente.
| Elemento de auditoría | Evidencia que se debe solicitar | Riesgo si falta |
|---|---|---|
| Clase de exactitud | Plan de inspección, registro de calibración, tolerancia de aceptación | El manómetro puede superar una inspección visual, pero no satisfacer las necesidades de control del proceso |
| Rango de presión y sobrepresión | Tabla de rangos, procedimiento de ensayo de presión, margen de seguridad | Rango incorrecto o límite de servicio inseguro |
| Conexión y tipo de rosca | Planos y calibres NPT, BSP, G o métricos | Fugas, daños en la rosca o retrabajos en campo |
| Materiales en contacto con el fluido | Lista de materiales, declaración del proveedor o MTC cuando sea necesario | Corrosión, contaminación o incompatibilidad química |
Audite los controles de producción antes de aprobar las muestras
La aprobación de muestras no debe considerarse un trámite formal. Una muestra indica lo que el proveedor puede fabricar una vez; el control de producción demuestra si puede repetirlo. Revise la inspección de materiales entrantes, el conformado del tubo Bourdon o el control de soldadura del sello diafragma, el ensamblaje del mecanismo, el sellado de la caja, el proceso de llenado, el ajuste de la aguja, la impresión de la esfera, las pruebas de fugas, la limpieza, el marcado y el embalaje.
En los manómetros con relleno líquido, pregunte cómo se controlan el líquido de llenado, la proporción de llenado y la ventilación. Para servicios de acero inoxidable o corrosivos, compruebe si las piezas en contacto con el fluido, el material de la caja y las juntas se mantienen diferenciados de las alternativas de latón o acero al carbono. En los sellos diafragma, confirme el fluido de llenado, el material del diafragma, la conexión al proceso y el recorrido del capilar. Aplique la misma lógica que en una revisión de materiales de manómetros de acero inoxidable 316L frente a latón: la selección del material depende de la compatibilidad con el medio, no solo del precio.
Solicitar la lista de verificación de RFQ para auditoría de proveedoresNuestros ingenieros responden en 24 horas→La trazabilidad de calibración es el núcleo de una auditoría de proveedores de manómetros
La trazabilidad de calibración significa que un resultado de medición puede vincularse mediante una cadena ininterrumpida de calibraciones con referencias reconocidas, registrando la incertidumbre y las fechas. En una auditoría de proveedores, compruebe el patrón maestro de presión, el intervalo de calibración, las condiciones ambientales, la formación del operador, los registros as-found/as-left, el control de etiquetas y la forma en que se segregan los manómetros que fallan.
Los compradores deben definir si cada envío necesita un simple informe de inspección de fábrica, un certificado de calibración, trazabilidad mediante número de serie o una calibración de terceros. Los servicios de alto riesgo, como vapor, limpieza para oxígeno, refrigeración con amoníaco, hidrógeno, fluidos corrosivos o sistemas de parada de seguridad, pueden requerir registros más estrictos que los servicios generales de agua o aire. La guía relacionada sobre certificaciones de exportación de manómetros explica cómo interpretar estos registros.
Una tarjeta de puntuación ponderada que puede enviar antes de la visita
Una auditoría que produce un informe narrativo es difícil de comparar entre proveedores y de repetir el año siguiente. Convertir las mismas preguntas en una tarjeta de puntuación ponderada proporciona al departamento de compras una cifra repetible y avisa por adelantado al proveedor de qué registros debe tener preparados. Envíe la tarjeta junto con la RFQ, no la mañana de la visita.
Dos reglas mantienen la puntuación objetiva. Primero, valore únicamente evidencias objetivas que puedan fotografiarse o copiarse: un registro, un certificado de calibración o un plan de control; no lo que se haya dicho en la sala de reuniones. Segundo, marque un número reducido de elementos como críticos: un fallo en ellos bloquea la aprobación independientemente de la puntuación total. La trazabilidad de calibración y el control de los materiales en contacto con el fluido suelen ser los elementos críticos de los instrumentos de presión.
| Área de auditoría | Ponderación sugerida | Evidencia objetiva que se debe recopilar | Señal de alerta habitual |
|---|---|---|---|
| Identidad legal y alcance del certificado | 10% | Licencia comercial, certificado con texto del alcance y organismo emisor, dirección de fábrica | El alcance del certificado cubre solo comercio o ensamblaje, o corresponde a otra dirección |
| Control del diseño y las especificaciones | 10% | Lista de revisiones de planos, aprobación de las especificaciones del cliente, registros de cambios | No existe control de revisiones; los planos se entregan como imágenes no trazables |
| Control de materiales entrantes | 15% | Registros de materiales del tubo Bourdon y de las piezas en contacto con el fluido, declaraciones de proveedores o MTC | El grado del material solo figura en la orden de compra y nunca se verifica |
| Control durante el proceso | 15% | Plan de control, registros de conformado y soldadura del tubo, parámetros de llenado y sellado | Los operadores trabajan de memoria; no hay parámetros registrados para el llenado de líquidos |
| Calibración y metrología (crítico) | 25% | Certificado del patrón maestro, intervalo, entorno, datos as-found/as-left | El patrón maestro está fuera de calibración o no existen datos as-found antes del ajuste |
| Inspección final y registros de lote | 15% | Plan de inspección, registro de lote con números de serie, segregación de rechazos | Los manómetros rechazados vuelven a la línea sin una ruta de retrabajo documentada |
| Exportación y documentación | 10% | Marcado, norma de embalaje, plantillas de certificados, documentos de envíos anteriores | Se aplican marcas de conformidad sin un conjunto documental correspondiente |
Asigne a cada área una puntuación de 0 a 4 según las evidencias indicadas, multiplíquela por la ponderación y registre las acciones para cerrar las brechas, con un responsable y una fecha. Un proveedor que pasa de una puntuación incompleta a una documentada entre dos auditorías suele ser un socio a largo plazo más sólido que uno que obtuvo una buena puntuación una sola vez.
No permita que el precio prevalezca sobre el riesgo de la aplicación
Un precio bajo no resulta útil si la RFQ oculta una aplicación exigente. La auditoría debe obligar a analizar el medio, la presión normal, la presión máxima, las pulsaciones, las vibraciones, la temperatura, la exposición exterior, el lavado, las zonas peligrosas, el servicio de oxígeno, el contacto sanitario, la orientación de instalación y el acceso para mantenimiento. Un proveedor que no formula preguntas técnicas puede estar cotizando el modelo de catálogo más sencillo, no la opción más segura.
Este artículo es una referencia de compras, no sustituye la aprobación de ingeniería del proyecto. No dé por sentada la conformidad CE, PED, ATEX, UL, GOST, sanitaria o de limpieza para oxígeno a menos que el proveedor presente documentos que correspondan al producto exacto, el alcance, la fecha y el organismo emisor. En sistemas regulados o de alta energía, la decisión final debe ser revisada por el propietario, la EPC o un ingeniero cualificado.

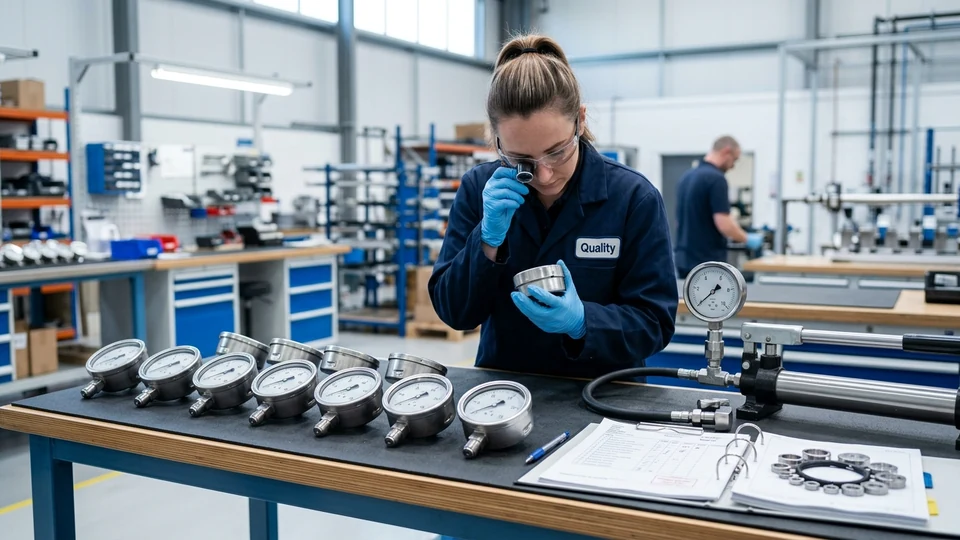

Aceptación del lote: qué medir en el primer envío
Una auditoría de proveedores aprueba un proceso; no aprueba un envío. El vínculo entre ambos es una prueba documentada de aceptación del lote en el primer lote de producción y, posteriormente, de forma periódica. Acuerde el plan de muestreo en el contrato en lugar de discutirlo después de la llegada del contenedor: el muestreo por atributos según ISO 2859-1, con un nivel de inspección y un AQL acordados, es la referencia comercial habitual, y el nivel debe ser más estricto para un primer pedido o un servicio de alto riesgo que para un pedido repetitivo de servicios auxiliares.
La prueba mínima de indicación que resulta útil consiste en cinco puntos ascendentes y cinco descendentes: 0%, 25%, 50%, 75% y 100% del span; una única comprobación en el centro de escala no puede revelar la histéresis, y una secuencia solo ascendente no puede detectar un mecanismo atascado.
| Prueba | Cómo se realiza | Qué significa realmente un fallo |
|---|---|---|
| Error de indicación | Comparar con el patrón maestro en 0/25/50/75/100% del span, aumentando y después disminuyendo | El mecanismo, el tubo o el ajuste de la aguja están fuera de la clase de exactitud declarada |
| Histéresis | Diferencia entre la lectura ascendente y descendente en el mismo punto | Fricción en el mecanismo o tubo Bourdon tensionado; las lecturas dependen de la dirección de aproximación |
| Repetibilidad y retorno a cero | Realizar tres ciclos hasta la escala completa y comprobar después el retorno a cero | El manómetro sufrirá deriva en servicio aunque la primera calibración pareciera correcta |
| Prueba de fugas y de presión | Mantener la presión de prueba declarada durante el tiempo indicado | Problema de sellado, conexión o soldadura del tubo; es un problema de seguridad, no de metrología |
| Conexión y rosca | Utilizar calibres de rosca y comprobar el ajuste con la pieza de acoplamiento real | Retrabajos en campo, daños en las roscas del proceso o un sellado que solo parece funcionar |
| Marcado y legibilidad de la esfera | Comprobar las unidades, el rango, la clase, el fabricante y cualquier marcado requerido frente al pedido | Una unidad incorrecta o la ausencia del marcado de clase puede invalidar un documento de entrega en planta |
| Caja, visor y grado de protección | Inspección visual y prueba de ingreso acordada para servicio exterior o de lavado | Entrada de agua, visores empañados y esferas ilegibles al cabo de unos meses |
| Nivel de llenado y ventilación | Comprobar el nivel de llenado, el tamaño de la burbuja y la disposición de ventilación en los manómetros con relleno | Las cajas sobrellenadas o sin ventilación desplazan el cero con la temperatura ambiente |
| Transporte y embalaje | Inspeccionar las cajas recibidas y comprobar el cero de la muestra después del transporte | El manómetro era correcto en fábrica y sufrió daños durante el transporte |
Registre los datos as-found antes de realizar cualquier ajuste. Un certificado que solo muestra el valor final as-left indica que el proveedor puede ajustar un manómetro, no que el proceso fabrique manómetros dentro de tolerancia. Para la versión en planta de estas comprobaciones, consulte la lista de comprobación de la prueba de aceptación en fábrica de manómetros y, para los documentos que deben acompañar al envío, la guía sobre certificaciones de exportación de manómetros.
Lista de comprobación de RFQ para auditar a un fabricante de manómetros en China
Al auditar un proveedor de manómetros fabricante China, envíe una RFQ estructurada que incluya el tipo de manómetro, el rango de presión, el diámetro de la esfera, la clase de exactitud, la conexión al proceso, la dirección de montaje, el material en contacto con el fluido, el material de la caja, el líquido de llenado, el material del visor, el requisito de IP, la temperatura, el medio, la cantidad, el embalaje, las necesidades de certificados y el mercado de destino. Para Manogauge - fabricante de manómetros industriales con sede en Zhejiang -, esta información ayuda a los equipos de ingeniería y producción a confirmar si se requiere un modelo estándar, un modelo modificado o una revisión personalizada.
Entre las referencias internas útiles se incluyen la guía de selección de manómetros industriales, la guía de conexiones roscadas para manómetros y el catálogo de manómetros industriales. En resumen, una auditoría de proveedores de manómetros funciona mejor cuando transforma la incertidumbre de compra en documentos verificados, controles de proceso repetibles y criterios de aceptación específicos para la aplicación.
Cuando la auditoría del proveedor avanza hacia las pruebas físicas de aceptación en fábrica, una lista de comprobación de la prueba de aceptación en fábrica de manómetros proporciona los pasos del procedimiento, los requisitos de equipos y los criterios de aprobación/rechazo necesarios para documentar formalmente la calidad del manómetro en el punto de fabricación. Para conocer la posición de Manogauge como fabricante de manómetros en China, solicite el perfil de la empresa junto con la lista de comprobación de auditoría.
Puntos clave
- Audite el alcance del certificado frente a la familia exacta de manómetros y la dirección de producción, no frente a fotografías de certificados.
- Utilice ASME B40.100, EN 837 y los requisitos de la RFQ como mapa de evidencias, y conviértalos en una tarjeta de puntuación ponderada con pocos elementos críticos y no negociables.
- Considere la trazabilidad de calibración, el control de los materiales en contacto con el fluido y el riesgo de la aplicación como condiciones de aprobación, y exija datos as-found en lugar de certificados únicamente as-left.
- Una auditoría aprueba un proceso, no un envío: no puede demostrar que un lote concreto cumpla los requisitos, por lo que también debe acordar en el contrato un plan de muestreo y aceptación del lote.
Related PDF guides
Save the related Manogauge guides for procurement and maintenance checks.
Related buyer pages
Pressure gauge manufacturer ChinaISO 9001-managed factory-direct supplier with KS/EN837-1 documents by applicable model.
Custom & OEM pressure gauge manufacturerOEM audit documents including dimensional reports, hydrostatic test records and model-confirmed KS / EN837-1 records.
Lecturas relacionadas
- Checklist FAT para manómetros
Checklist FAT para manómetros: inspección, evidencia de calibración, fugas, materiales y documentos de envío.
- Manómetros de 316L frente a latón: guía de corrosión
Seleccione las partes húmedas adecuadas para su manómetro. Compare la resistencia a la corrosión del acero inoxidable 316L y el latón en medios industriales.
- Selección de manómetro para refrigerante A2L R-454B
Selección de manómetro para A2L R-454B: manifold, tabla PT, puertos de servicio, rango y flujo seguro HVAC.
Preguntas frecuentes
¿Qué debe comprobarse primero en una auditoría de proveedores de manómetros?
Comience por la identidad del fabricante, la dirección de producción, el alcance del sistema de calidad y si dicho alcance cubre el tipo de manómetro, material, rango y documentación exactos exigidos por la RFQ.
¿Es suficiente ISO 9001 para aprobar a un proveedor de manómetros?
No. ISO 9001 demuestra la existencia de un sistema de calidad, pero los compradores también necesitan normas de producto, registros de calibración, compatibilidad de materiales, aprobación de muestras y una revisión de riesgos específica de la aplicación.
¿Qué normas se consultan habitualmente para los manómetros?
ASME B40.100 y EN 837 son referencias habituales, pero la edición aplicable, el alcance y la especificación de compra deben confirmarse para cada pedido.
¿Qué evidencias de calibración debe solicitar un comprador?
Solicite el registro del patrón maestro de presión, el intervalo de calibración, el número de serie del instrumento, los datos as-found/as-left, la tolerancia, la fecha, la identificación del operador o laboratorio y el control de las unidades rechazadas.
¿Puede un proveedor afirmar la conformidad CE, PED, ATEX o sanitaria a partir de una fotografía del catálogo?
No. Las afirmaciones de conformidad deben estar respaldadas por documentos que correspondan al producto exacto, el alcance, el organismo emisor y la fecha; los sistemas regulados requieren una revisión de ingeniería.
¿Cuántos manómetros deben probarse de un lote recibido?
No existe una cantidad universal. La práctica comercial consiste en acordar un plan de muestreo en el contrato, normalmente un muestreo por atributos según ISO 2859-1, con un nivel de inspección y un AQL elegidos según el riesgo de la aplicación, más estrictos para un primer artículo o un servicio crítico y más flexibles para un pedido repetitivo ya validado. Fije el plan antes del pedido, porque renegociarlo después de la llegada del envío rara vez termina bien.
¿Qué indican al comprador los registros de calibración as-found y as-left?
As-found es la lectura antes de cualquier ajuste y as-left es la lectura posterior. Los datos as-found revelan si el proceso de producción entrega manómetros dentro de tolerancia; un certificado únicamente as-left solo demuestra que el proveedor puede ajustar un manómetro antes de enviarlo. En manómetros utilizados para verificaciones o documentos de entrega, los datos as-found también permiten rastrear las mediciones realizadas desde la última calibración.
¿Puede realizarse a distancia una auditoría de proveedores de manómetros?
Parcialmente. El alcance documental, los certificados, los registros de calibración, los planes de control, los planos y los datos de ensayo pueden revisarse a distancia, y un recorrido en directo por vídeo del banco de calibración suele ser útil. Lo que una auditoría remota no puede confirmar de forma fiable es la segregación de materiales en la planta, las condiciones reales de limpieza alrededor de las piezas en contacto con el fluido y si el plan de control documentado coincide con el trabajo de los operadores. Considere la auditoría remota como una fase de selección previa a una visita física para un proveedor nuevo o de alto riesgo.
