La selección de manómetros para refrigerante A2L R-454B se ha convertido en un tema práctico de servicio HVAC a medida que las nuevas bombas de calor y unidades de aire acondicionado pasan a refrigerantes de menor GWP como R-454B y R-32. El manómetro no decide la carga por sí solo; ofrece una referencia de presión de alta y baja que debe interpretarse con la etiqueta del equipo, la tabla PT del fabricante, la temperatura y el procedimiento de servicio aprobado.

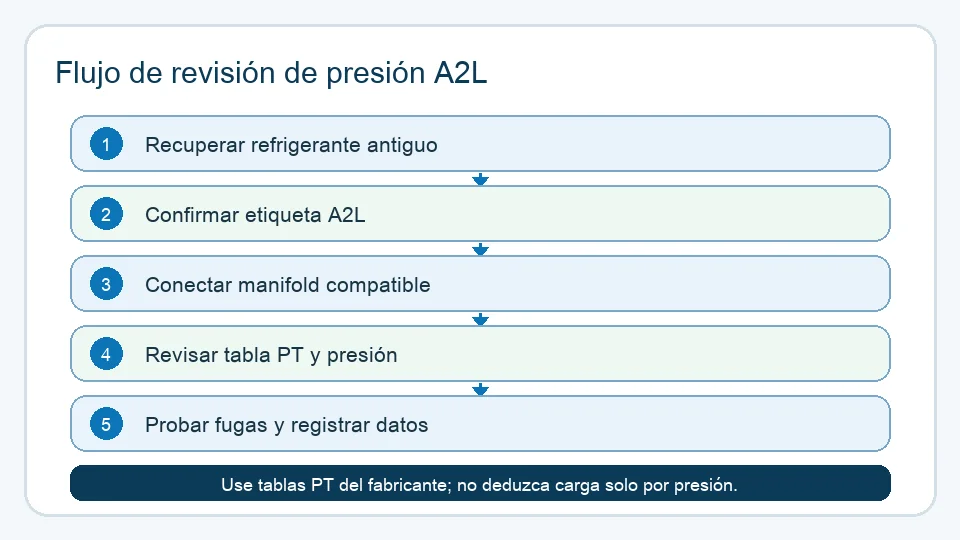

A2L refrigerant service pressure checks
La selección de manómetros para refrigerante A2L R-454B se ha convertido en un tema práctico de servicio HVAC a medida que las nuevas bombas de calor y unidades de aire acondicionado pasan a refrigerantes de menor GWP como R-454B y R-32. El manómetro no decide la carga por sí solo; ofrece una referencia de presión de alta y baja que debe interpretarse con la etiqueta del equipo, la tabla PT del fabricante, la temperatura y el procedimiento de servicio aprobado.
Reference links: Bosch A2L guide and EPA SNAP.
Ver manómetros para refrigeranteMás de 143 modelos de manómetros industriales→Refrigerant manifold gauge use environment
A refrigerant manifold gauge is a paired temporary service tool. The blue gauge reads the low side and the red gauge reads the high side. It connects to HVAC service ports with compatible hoses during commissioning, recovery, evacuation checks and troubleshooting. It is different from a permanent pressure gauge on a water pipe or industrial process line. General mechanical gauge handling principles are covered in pressure gauge installation best practices.
Lea el manómetro con el valor de saturación correcto: punto de burbuja, punto de rocío y deslizamiento
El R-454B es una mezcla zeotrópica, por lo que no hierve ni se condensa a una única temperatura como lo hace un refrigerante de un solo componente. A una misma presión, la mezcla tiene dos temperaturas de saturación: el punto de burbuja, donde la última gota de líquido comienza a hervir, y el punto de rocío, donde el último vapor se condensa. La diferencia entre ambas es el deslizamiento de temperatura. Esta es la razón más común por la que una lectura de presión correcta produce una conclusión de servicio errónea en un trabajo con A2L.
La regla que los técnicos necesitan es corta: el sobrecalentamiento se calcula a partir del punto de rocío, y el subenfriamiento a partir del punto de burbuja. Si se utiliza la columna incorrecta, la respuesta se desvía por todo el valor del deslizamiento, en la dirección que hace que un sistema con carga insuficiente parezca aceptable.
| Tarea de servicio | Dónde se lee la presión | Valor de saturación a utilizar | Comparar con | Error común |
|---|---|---|---|---|
| Sobrecalentamiento del evaporador | Puerto de servicio de succión, lado de baja | Punto de rocío a esa presión | Temperatura medida en la línea de succión | Usar el punto de burbuja, o un anillo de escala impreso para otro refrigerante |
| Subenfriamiento del condensador | Línea de líquido o puerto del lado de alta | Punto de burbuja a esa presión | Temperatura medida en la línea de líquido | Usar un valor promedio de deslizamiento tomado de una tabla genérica |
| Verificación de la carga | Ambos lados, después del procedimiento del OEM | El que especifique el manual del equipo | Carga pesada y el valor de la placa de características | Tratar la presión por sí sola como un método de carga |
| Presión estática o prueba de fugas | Circuito aislado a una temperatura conocida | Presión de saturación a temperatura ambiente | Temperatura ambiente en el mismo momento | Interpretar un cambio de presión causado por la temperatura como una fuga |
Obtenga los valores de burbuja y rocío de los datos de presión-temperatura del proveedor del refrigerante o del manual de servicio del fabricante del equipo para ese refrigerante exacto. Un anillo de escala impreso en un manómetro de manifold antiguo, o una aplicación P-T configurada para un refrigerante diferente, no es un sustituto. Cuando el deslizamiento sea importante para la decisión (sobrecalentamiento marginal, un evaporador largo, una condición de baja carga), confirme el valor con el proveedor del refrigerante en lugar de suponer que es insignificante.
Solicitar cotización ZX-10Nuestros ingenieros responden en 24 horas→ZX-10 range, connection and readability
Manogauge ZX-10 refrigerant pressure gauge data includes 0-800 psi range, 50-80 mm dial sizes, steel case options, ±1.6 / 2.5% accuracy and 7/16 inch UNF connection. Buyers confirm refrigerant, hose set, service port, pressure scale and dial language before ordering. Related pages: ZX-10-R, ZX-10-A, thread connection guide and RFQ.
Lo que realmente resuelve un dial de 0-800 psi: clase de precisión en términos de campo
La precisión de un manómetro mecánico se expresa como un porcentaje del fondo de escala, no de la lectura. En una escala de refrigerante amplia, esto tiene una gran consecuencia práctica: el mismo manómetro que es suficientemente preciso a una presión del lado de alta puede ser casi inutilizable a una presión del lado de baja. Vale la pena presentarle la aritmética a un distribuidor antes de que estandarice un solo dial para cada trabajo.
| Clase de precisión | Tolerancia en una escala de 0-800 psi | A una lectura de 100 psi | A una lectura de 250 psi | A una lectura de 450 psi |
|---|---|---|---|---|
| 1.6 | ±12.8 psi | ±12.8% de la lectura | ±5.1% de la lectura | ±2.8% de la lectura |
| 2.5 | ±20 psi | ±20% de la lectura | ±8.0% de la lectura | ±4.4% de la lectura |
Traduzca eso al número que realmente le importa al técnico dividiendo la tolerancia por la pendiente de la curva de presión-temperatura en ese punto, que se puede leer directamente de dos filas adyacentes de la tabla P-T. Si la tabla muestra aproximadamente 5 psi por K cerca del punto de operación, una tolerancia de ±20 psi equivale a aproximadamente ±4 K de temperatura de saturación, el mismo orden de magnitud que el objetivo de sobrecalentamiento en sí. Lea la pendiente de la tabla para el refrigerante y la presión en cuestión en lugar de asumir una cifra fija.
De esto se desprenden tres conclusiones prácticas. Utilice un dial dedicado para el lado de baja o un manovacuómetro para el trabajo de succión en lugar de leer un valor bajo en la parte inferior de una escala de 800 psi. Especifique la clase de precisión más estricta cuando la lectura se utilice para una decisión de sobrecalentamiento o subenfriamiento. Y trate el analizador como un instrumento comparativo para la resolución de problemas, confirmando las decisiones de carga y puesta en marcha mediante carga pesada, medición de temperatura calibrada y el procedimiento del OEM. La explicación de la norma EN 837-1 cubre cómo se definen las clases de precisión, y la guía de cálculo del rango del manómetro cubre cómo hacer coincidir el rango con la lectura que necesita.
Safety context and pressure-reading limits
A2L is associated with lower flammability than higher-flammability refrigerants, but safe service still requires ventilation, leak control, approved tools, trained technicians and manufacturer service guide. Universal fit is not automatic. The order data covers pressure range, units, hoses, 7/16 inch UNF connection, materials, leak-tightness, temperature and documentation. Safety context: AHRI Safe Refrigerant Transition and ASHRAE standards.
Distributor and service-team checklist
Before placing an order, confirm the serviced refrigerants, complete manifold or replacement gauge head, psi/bar scale, dial size, radial or axial connection, OEM dial artwork, packaging and sample requirement. Manogauge can review range, connection, dial and packaging for export and OEM orders from Zhejiang, China, while final approval remains tied to the buyer’s equipment and local service rules.
Puntos clave
- Los refrigerantes A2L como el R-454B y el R-32 hacen que las comprobaciones de presión dependan más de las etiquetas del equipo, las tablas P-T, las lecturas de temperatura y los procedimientos de servicio documentados.
- El R-454B es una mezcla zeotrópica: calcule el sobrecalentamiento a partir del punto de rocío y el subenfriamiento a partir del punto de burbuja, y obtenga ambos valores de los datos del refrigerante o del OEM en lugar de un anillo de escala impreso.
- La precisión mecánica es un porcentaje del fondo de escala, por lo que un dial de 0-800 psi resuelve el lado de alta mucho mejor que el lado de baja; especifique un dial dedicado para el lado de baja o un manovacuómetro para el trabajo de succión.
- Los pedidos de manómetros de refrigerante ZX-10 incluyen comprobaciones para el rango de 0-800 psi, la conexión UNF de 7/16 pulgadas, la compatibilidad de las mangueras, la escala del dial y los requisitos de embalaje del OEM.
- La presión por sí sola no confirma la carga; es una señal de campo dentro de un procedimiento que también utiliza carga pesada, medición de temperatura calibrada, comprobación de fugas y las instrucciones del fabricante del equipo.
Related buyer pages
Refrigerant pressure gauge supplierRefrigerant-compatible Bourdon tube gauge options for HVAC/R buyers.
Related products
- Refrigerant Pressure Gauge - Radial (ZX-10-R) — 0–800 psi
- Liquid-Filled Pressure Gauge - Radial (ZX-06-R) — 0–60 MPa
Lecturas relacionadas
- Guía de Selección de Manómetros para Refrigerante de Chiller
Cómo seleccionar manómetros para circuitos de refrigerante de chiller: alta presión, baja presión, compound, vacío Torr y CO2 — rangos, materiales, tipos de conexión y lista de verificación RFQ.
- Manómetros de 316L frente a latón: guía de corrosión
Seleccione las partes húmedas adecuadas para su manómetro. Compare la resistencia a la corrosión del acero inoxidable 316L y el latón en medios industriales.
- Guía de monitoreo de presión en refrigeración con amoníaco
Guía de monitoreo de presión en refrigeración con amoníaco: rango, materiales, ΔP, instalación y límites de seguridad.
- Guía de protección contra sobrepresión en manómetros
Guía de protección contra sobrepresión en manómetros frente a bombas, golpe de ariete y pulsaciones: amortiguadores, limitadores de presión, cajas de seguridad y verificaciones de oferta.
- Tabla de roscas NPT, BSP y G para manómetros
1/2" NPT y G1/2 tienen los mismos 14 TPI y aun así no sellan entre sí. Tabla de roscas con TPI, diámetro exterior y método de sellado: NPT, BSPT, G/BSPP y métrica.
Preguntas frecuentes
What is an A2L R-454B refrigerant pressure gauge used for?
It is used in an HVAC manifold set to read high-side and low-side pressure during service, recovery, evacuation checks and troubleshooting. The reading is interpreted with the equipment label, manufacturer PT chart, measured temperatures and approved service procedure.
Can pressure alone confirm the correct R-454B charge?
No. Pressure alone is not a complete charging method. For A2L refrigerants such as R-454B or R-32, technicians follow the equipment manufacturer procedure and compare pressure with temperature and PT chart data.
Where does a refrigerant manifold gauge connect?
A paired refrigerant manifold gauge connects to rated HVAC or refrigeration service ports using compatible hoses and valves. It is a temporary service tool, different from a single permanent gauge for water or coolant pipes.
What ZX-10 specifications are checked before ordering?
The order review covers the 0-800 psi pressure range, dial size, scale units, 7/16 inch UNF connection, hose compatibility, refrigerant service target, readability, packaging and OEM dial requirements.
Does one gauge configuration fit every A2L refrigerant service?
Universal compatibility is not automatic. Buyers request confirmation for the exact gauge configuration and target refrigerant service. Manogauge can review range, connection, dial and OEM requirements before quotation.
¿El R-454B tiene deslizamiento de temperatura y cambia esto la forma en que leo el manómetro?
Sí. El R-454B es una mezcla zeotrópica, por lo que a una misma presión tiene un punto de burbuja y un punto de rocío en lugar de una única temperatura de saturación. El sobrecalentamiento debe calcularse a partir del punto de rocío y el subenfriamiento a partir del punto de burbuja; usar el incorrecto desplaza el resultado por todo el valor del deslizamiento. Obtenga ambos valores de los datos del proveedor del refrigerante o del manual de servicio del equipo para ese refrigerante.
¿Se puede usar un analizador para R-410A en R-454B?
El rango de presión puede parecer compatible, pero esa no es toda la cuestión. El anillo de escala P-T impreso para otro refrigerante no es aplicable, las mangueras, los sellos y el propio analizador deben estar clasificados y aprobados por el fabricante de la herramienta para el servicio con A2L, y el procedimiento de servicio del fabricante del equipo rige el trabajo. Confirme la declaración escrita del fabricante de la herramienta sobre A2L en lugar de inferir la compatibilidad a partir del rango de presión.
¿Por qué un manómetro de refrigerante de 0-800 psi parece impreciso en el lado de baja?
Porque las clases de precisión mecánica son un porcentaje del fondo de escala, no de la lectura. Un manómetro de clase 2.5 en una escala de 0-800 psi tiene una precisión de aproximadamente más o menos 20 psi en cualquier parte del dial, lo que representa el 8% de una lectura de 250 psi pero el 20% de una lectura de 100 psi. Para trabajos en el lado de baja, utilice un dial dedicado de bajo rango o un manovacuómetro, o un manómetro digital, en lugar de la parte inferior de una escala amplia de alta presión.
