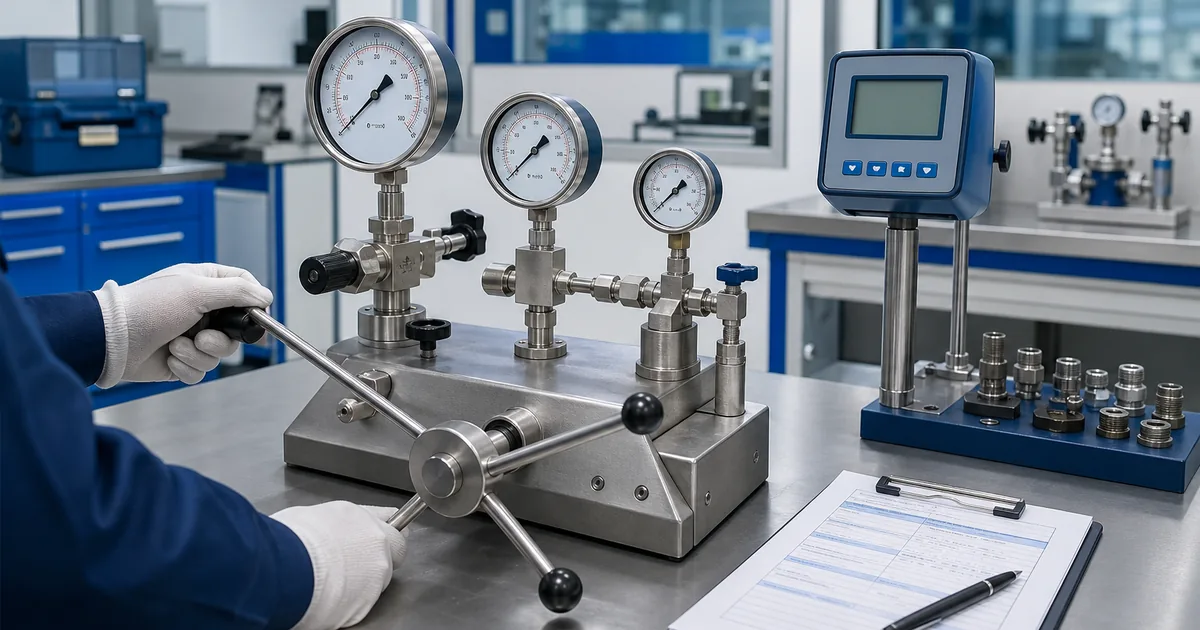

Una prueba de aceptación en fábrica (FAT, por sus siglas en inglés) de un manómetro es la inspección en la etapa de envío que confirma que el instrumento solicitado coincide con la solicitud de cotización (RFQ), el plano, la clase de exactitud, la conexión, el material y los requisitos de documentación antes de que salga del proveedor. Para los compradores industriales, la FAT no es una lista de verificación ceremonial. Es la última oportunidad práctica para detectar rangos incorrectos, roscas no coincidentes, falta de evidencia de calibración, ajuste deficiente de la aguja, fugas o riesgos de embalaje antes de que los manómetros entren en un almacén de mantenimiento o en el sitio de un proyecto.
¿Qué debe demostrar una prueba de aceptación en fábrica de manómetros?
Una prueba de aceptación en fábrica de manómetros significa verificar evidencia objetiva antes del envío, no solo mirar los manómetros terminados sobre una mesa. La FAT debe demostrar que cada familia de manómetros, rango, marcación de la esfera, clase de exactitud, conexión, material en contacto con el fluido, opción de llenado y accesorio coincide con la orden de compra y la hoja de datos aprobada.
La norma de referencia depende del pedido. ASME establece que la norma ASME B40.100 cubre los manómetros y sus accesorios, incluyendo sellos de diafragma, amortiguadores (snubbers), válvulas limitadoras de presión y manómetros digitales. ISO explica que la norma ISO/IEC 17025 se utiliza para laboratorios de ensayo y calibración competentes. Estas referencias no reemplazan la especificación del comprador, pero ayudan a definir qué evidencia es significativa.
Para obtener contexto sobre la clase de exactitud y el lenguaje de trazabilidad, mantenga esta lista de verificación conectada a la guía de selección de clase de exactitud de manómetros y la guía de certificaciones de exportación de manómetros de Manogauge.
Ver modelos de manómetros industrialesMás de 143 modelos de manómetros industriales→Puntos de inspección antes de aceptar los datos de calibración
Comience con la identidad y la construcción. Verifique el modelo, número de serie o lote, rango de presión, unidad, tamaño de la esfera, conexión inferior o posterior, rosca NPT/BSP/G/métrica, material de la caja, material en contacto con el fluido, visor, líquido de llenado, dispositivo de seguridad (blow-out) y el cero de la aguja. Un manómetro puede pasar la calibración y aun así ser incorrecto para el proyecto si la conexión o el material es diferente al de la RFQ.
| Elemento de la FAT | Evidencia a revisar | Riesgo si se omite |
|---|---|---|
| Rango y unidades | Marcación en la esfera, orden de compra y lista de empaque | Lectura incorrecta del operador o configuración insegura |
| Conexión | Calibrador de roscas, plano, foto de orientación | Fugas, retrabajo en campo o daño en la rosca |
| Materiales | Hoja de datos, declaración o MTC cuando se requiera | Corrosión o incompatibilidad con el medio |
| Accesorios | Lista de amortiguadores, sifones, sellos de diafragma, válvulas o restrictores | Manómetro instalado sin la protección requerida |
Para aplicaciones que involucran oxígeno, amoníaco, vapor, líquidos corrosivos, contacto con alimentos o áreas peligrosas, no acepte redacciones genéricas. El paquete de la FAT debe identificar claramente los requisitos de limpieza, material y accesorios, y el ingeniero de proyecto debe confirmar la idoneidad final.

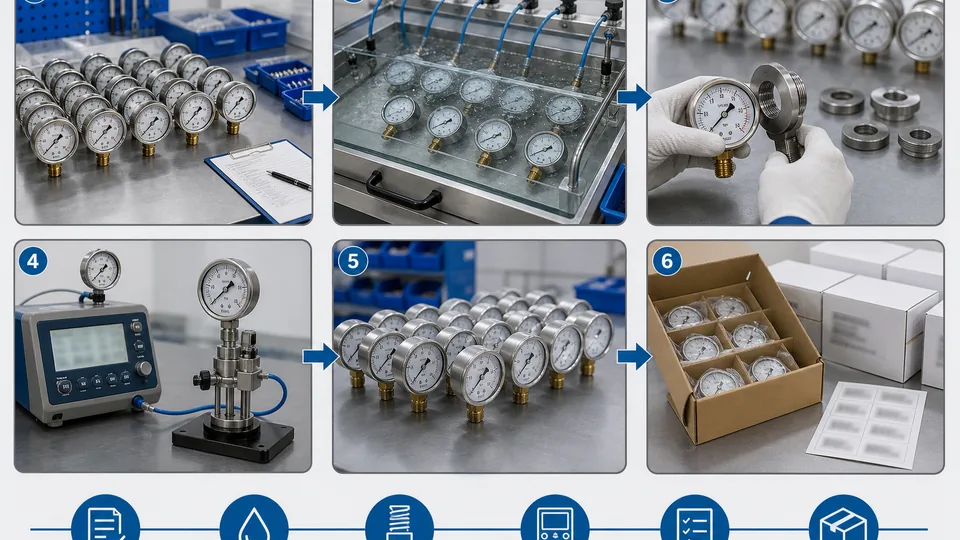

Verificaciones de fugas, aguja y funcionamiento durante la FAT de manómetros
Una FAT útil incluye una verificación visual de fugas en el racor, la junta de la caja, el tapón de llenado, el visor y cualquier conexión de sello o válvula. Para manómetros con líquido de relleno, inspeccione el nivel de llenado, la tolerancia de burbujas y el sellado de la caja. Para manómetros de acero inoxidable o con sello de diafragma, confirme que las juntas soldadas, las empaquetaduras y las caras de proceso estén limpias y sin daños.
El movimiento de la aguja debe ser suave durante el aumento y la disminución de la presión. Se debe rechazar antes del envío cualquier atasco, fricción excesiva, mal retorno a cero, roce de la aguja, impresión de la esfera dañada o visor suelto. Si se espera un servicio con vibraciones, la FAT debe confirmar que el manómetro seleccionado es un diseño con líquido de relleno o resistente a las vibraciones, en lugar de un manómetro seco de uso general.
Las pruebas en fábrica siguen basándose en muestras o en lo definido en el pedido, a menos que la orden de compra exija registros al 100%. Especifique el plan de muestreo, la tolerancia de aceptación y los puntos de espera en la RFQ para que el proveedor y el comprador no discutan una vez finalizada la producción.
Preparar RFQ de manómetros con FATNuestros ingenieros responden en 24 horas→Evidencia de calibración y criterios de aceptación

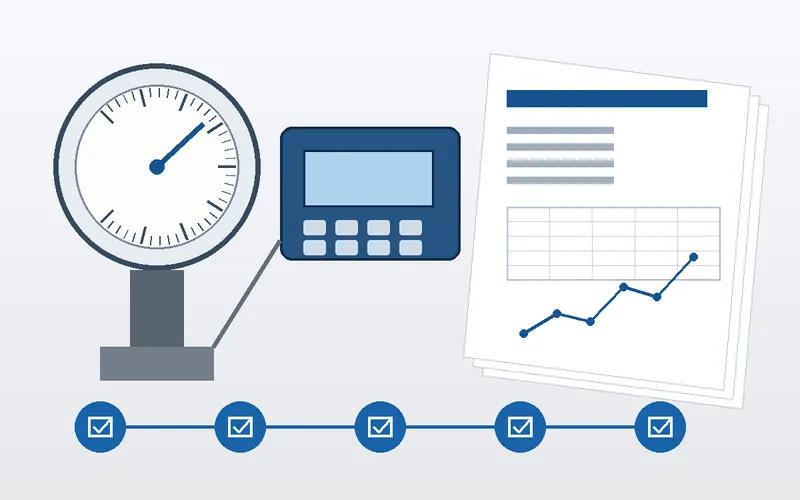

La evidencia de calibración debe mostrar la identificación del instrumento, el patrón de referencia, el método de prueba, los puntos de prueba, las lecturas ascendentes y descendentes cuando se requieran, el error, la tolerancia, la fecha y el inspector o laboratorio responsable. Si se requiere un certificado ISO/IEC 17025, verifique que el alcance del laboratorio cubra el rango de presión y el método utilizado para los manómetros suministrados.
No confunda una hoja de inspección de fábrica con una calibración acreditada. Ambas pueden ser útiles, pero responden a preguntas diferentes. La inspección de fábrica confirma la conformidad de la producción bajo el sistema del proveedor. La calibración acreditada proporciona un resultado de medición formal con trazabilidad e incertidumbre declarada dentro de un alcance acreditado.
Para un pedido grande, solicite una tabla resumen más registros individuales representativos. Para un banco de pruebas crítico, un servicio en la industria farmacéutica, un skid relacionado con la seguridad o un instrumento de apoyo para la transferencia de custodia, defina las necesidades de certificados individuales antes de emitir el pedido.
¿Qué no puede demostrar una FAT después de la instalación?
Una FAT de manómetros no puede demostrar que el instrumento permanecerá exacto después de vibraciones, pulsaciones, corrosión, sobrepresión, temperatura de vapor, tomas obstruidas o manejo brusco durante la instalación. Tampoco puede demostrar la seguridad del proceso si el rango seleccionado, el material en contacto con el fluido, el sifón, el amortiguador, el sello de diafragma o la válvula de aislamiento son incorrectos para el servicio en campo.
Este límite es importante. Un resultado de FAT limpio es evidencia de que el manómetro suministrado cumplió con las verificaciones acordadas antes del envío. No es un sustituto de la revisión de riesgos del proceso, la puesta en marcha en planta, la calibración periódica o la inspección de mantenimiento. Para servicios severos, el comprador debe combinar los registros de la FAT con fotos de la instalación, lecturas de puesta en marcha y el historial de calibraciones posteriores.
Manogauge es un fabricante de instrumentos de presión de Zhejiang, China, que trabaja bajo la gestión de calidad ISO 9001, pero la idoneidad final en campo todavía depende del medio real, la temperatura, el ciclo de presión, la norma de conexión y las reglas de seguridad del comprador.
Redacción de la RFQ para la prueba de aceptación en fábrica de manómetros
Una RFQ clara debe establecer el paquete de la FAT antes de la comparación de precios. Incluya el modelo del manómetro o la familia de productos, el rango de presión, la clase de exactitud, el tamaño de la esfera, la conexión a proceso, el material, el llenado, los requisitos de accesorios, el nivel de documentación, el tipo de certificado, el requisito de embalaje y si se necesitan fotos o inspección por video antes del envío.
- Defina si la inspección es al 100% o se basa en un plan de muestreo acordado.
- Enumere los registros requeridos: inspección visual, prueba de fugas, datos de calibración, declaración de materiales, declaración de limpieza o fotos del embalaje.
- Indique la tolerancia de aceptación y si se requieren datos "tal como se encontró"/"tal como se dejó".
- Exija registros de corrección y nueva prueba para cualquier artículo rechazado.
- Mantenga enlaces semánticos internos en el archivo de compras, como el catálogo de manómetros industriales y el formulario de solicitud de cotización de manómetros.
Cuando esta redacción se acuerda con antelación, la prueba de aceptación en fábrica de manómetros se convierte en un control de calidad práctico en lugar de una persecución de documentos cuando el envío está listo. Manogauge es un fabricante de manómetros en China con sede en Zhejiang que respalda los paquetes de FAT con registros de calibración, certificados de materiales e informes de pruebas independientes.
Planes de Muestreo AQL para Pedidos de Manómetros
No todos los pedidos requieren registros de calibración individuales al 100%. La norma ISO 2859-1 define el muestreo por Nivel de Calidad Aceptable (AQL), donde se inspecciona una muestra estadísticamente definida del lote. El resultado se utiliza para aceptar o rechazar todo el lote, en lugar de probar cada unidad.
Niveles de AQL comunes en pedidos de manómetros:
| Nivel AQL | Uso Típico | Ejemplo: Lote de 100 manómetros |
|---|---|---|
| 0.65 (estricto) | Crítico para la seguridad, farmacéutico, transferencia de custodia | Inspeccionar 32, aceptar si hay 0 defectos |
| 1.0 | Crítico para el proceso, servicios públicos regulados | Inspeccionar 32, aceptar si hay ≤1 defecto |
| 2.5 (normal) | Industrial general, HVAC, servicios generales | Inspeccionar 13, aceptar si hay ≤1 defecto |
| 4.0 (reducido) | Monitoreo de bajo riesgo, manómetros estándar | Inspeccionar 8, aceptar si hay ≤1 defecto |
El plan de muestreo debe acordarse en la RFQ, no negociarse después de que comience la producción. Para pedidos mixtos, donde un tipo de manómetro es crítico para la seguridad y otro es de uso general, aplique diferentes niveles de AQL a cada línea, no un único plan para todo el envío. El muestreo no elimina la necesidad de evidencia de calibración: incluso una FAT por muestreo debe incluir datos de calibración representativos, registros de prueba de fugas y hojas de inspección visual para las unidades inspeccionadas.
Opciones de FAT Remota con Testigo por Vídeo
La FAT con testigo por vídeo se ha convertido en una opción de adquisición estándar, especialmente para los compradores que no pueden enviar un inspector físico a la fábrica de un proveedor en el extranjero. Una FAT remota bien gestionada cubre los mismos puntos de inspección que una visita presencial: verificación de identidad, registros de calibración, prueba de fugas, inspección visual, revisión del embalaje y fotos del empaque final.
Requisitos prácticos para una sesión de FAT remota:
- Conexión de vídeo en directo: una cámara estable capaz de leer de cerca las marcas de la esfera, los datos del certificado y los detalles de la rosca. La resolución debe permitir una lectura segura de los números, no solo una vista general del manómetro.
- Intercambio de documentos: certificados de calibración, hojas de inspección y declaraciones de materiales compartidos con antelación o mostrados en pantalla durante la sesión.
- Lista de verificación preacordada: el comprador y el proveedor confirman el alcance de la FAT, los puntos de espera y los criterios de aceptación antes de la fecha de la sesión, evitando retrasos por la diferencia horaria durante la llamada en directo.
- Grabación de la sesión: una grabación completa de la sesión de FAT proporciona evidencia si surgen disputas después del envío.
La FAT remota tiene limitaciones. Un comprador no puede verificar físicamente la rosca de un manómetro, confirmar el nivel de llenado bajo presión o detectar una fricción sutil de la aguja. Para pedidos de alto valor o críticos para la seguridad, combine una revisión remota con una agencia de inspección de terceros que visite la fábrica en persona. La FAT remota es más efectiva para confirmar la integridad de la documentación y revisar los datos de calibración, no para reemplazar la aceptación práctica de manómetros de servicio crítico.
Puntos clave
- Una prueba de aceptación en fábrica de manómetros debe comparar los productos terminados con la RFQ, el plano y el paquete de documentación antes del envío.
- Los registros de calibración solo son útiles cuando la identificación, los puntos de prueba, el patrón de referencia, la tolerancia y el alcance están claros.
- La FAT es una evidencia previa al envío; no reemplaza la puesta en marcha en planta, la revisión de seguridad del proceso ni la calibración periódica.
Related buyer pages
Custom & OEM pressure gauge manufacturerPre-production sample review, calibration certificates and model-confirmed KS/EN837-1 documents.
Pressure gauge manufacturer ChinaThird-party inspection, material traceability and factory-direct RFQ for China-sourced gauges.
Lecturas relacionadas
- Selección de amortiguador para manómetro: controlar pulsaciones
Amortiguadores para manómetros con pulsación en bombas, compresores e hidráulica: tipos de orificio, sinterizado y pistón, dimensionado del paso y compatibilidad de fluidos.
- Manómetros de 316L frente a latón: guía de corrosión
Seleccione las partes húmedas adecuadas para su manómetro. Compare la resistencia a la corrosión del acero inoxidable 316L y el latón en medios industriales.
- Selección de manómetro para refrigerante A2L R-454B
Selección de manómetro para A2L R-454B: manifold, tabla PT, puertos de servicio, rango y flujo seguro HVAC.
Preguntas frecuentes
¿Es lo mismo una prueba de aceptación en fábrica de manómetros que una calibración?
No. La FAT es el proceso más amplio de aceptación para el envío. La calibración es un elemento de evidencia dentro de ese proceso y debe mostrar los puntos de prueba, el patrón de referencia, el error y la tolerancia.
¿Cuándo deben los compradores exigir registros de FAT al 100% para los manómetros?
Utilice registros al 100% para servicios críticos, skids de alto valor, servicios regulados, sistemas de seguridad o pedidos personalizados mixtos. Para manómetros de uso general, un plan de muestreo acordado puede ser suficiente.
¿Cuál es el fallo más común en las FAT de pedidos de manómetros?
Los fallos comunes son una familia de rosca incorrecta, una unidad de escala equivocada, la falta de un accesorio, un mal retorno a cero, datos de certificado incompletos y un embalaje que permite que los manómetros se rocen durante el transporte.
¿La norma ISO/IEC 17025 demuestra automáticamente que el manómetro es adecuado para el proceso?
No. La norma ISO/IEC 17025 respalda la confianza en la competencia de calibración dentro de un alcance declarado. La idoneidad para el proceso sigue dependiendo del rango, material, conexión, temperatura, vibración y compatibilidad con el medio.
¿Cuánto tiempo dura una prueba de aceptación en fábrica estándar para manómetros?
Para un lote de 20 a 50 manómetros, una FAT con testigo que cubra la calibración, la prueba de fugas, la revisión de la marcación de la esfera y la inspección del embalaje suele requerir de 3 a 5 días laborables en la fábrica. La mayoría de las principales empresas de inspección aceptan el testigo remoto por vídeo en directo para pedidos de manómetros no peligrosos. Incluya el plazo de la FAT en el cronograma de su orden de compra cuando los manómetros estén en la ruta crítica de un proyecto.
¿Puede un comprador solicitar los datos de la prueba de aceptación en fábrica en formato digital?
Sí. Las fábricas con certificación ISO 9001 generalmente pueden proporcionar los resultados de la calibración como un certificado en PDF por manómetro, vinculado al número de serie o al número de pedido. La exportación en CSV de los datos de prueba punto por punto está disponible en algunas instalaciones para la revisión estadística de lotes. Especifique el formato (certificados individuales frente a resumen de lote) y los campos de datos requeridos en la orden de compra o RFQ antes de que comience la fabricación.
¿Qué nivel de AQL debo especificar para las pruebas de aceptación en fábrica de manómetros?
Use AQL 0.65 para manómetros críticos para la seguridad, farmacéuticos o de transferencia de custodia. AQL 1.0 es adecuado para aplicaciones críticas de proceso y de servicios regulados. AQL 2.5 es el estándar para uso industrial general. Especifique el nivel de AQL en la RFQ, no después de la producción, para que el proveedor pueda planificar en consecuencia.
¿Se puede realizar una prueba de aceptación en fábrica de manómetros de forma remota por vídeo?
Sí, la FAT con testigo por vídeo funciona bien para revisar los registros de calibración, la integridad de la documentación y la inspección visual del etiquetado y el embalaje. Su principal limitación es que el comprador no puede verificar físicamente las roscas, el nivel de llenado bajo presión o la fricción sutil de la aguja. Para manómetros críticos para la seguridad, combine la FAT por vídeo con un inspector externo presencial en la fábrica.
