Pressure Gauge Size, Range & Accuracy Reference
مرجع للأحجام والمديات وفئات الدقة والتعبئة وحماية IP.
اختيار قطر قرص مقياس الضغط هو مطابقة القطر المرئي للقرص مع مسافة نظر المشغّل والدقة المطلوبة ومستوى الاهتزاز وحيّز التركيب ومهام الصيانة. القرص الأكبر ليس أفضل تلقائيًا، والقرص الصغير ليس خاطئًا تلقائيًا. الاختيار الصحيح يجعل قراءة الضغط سهلة التحقّق دون المبالغة في ما يمكن للجهاز إثباته عن العملية.
ماذا يعني اختيار مقاس قرص مقياس الضغط
يبدأ اختيار مقاس قرص مقياس الضغط بسؤال عملي: هل يمكن للشخص الذي يحتاج إلى القراءة رؤية المؤشر، وعلامات التدريج، والوحدات من موقع الفحص الفعلي؟ مقاس القرص هو القطر الاسمي للعلبة أو الوجه المرئي، ويُعبر عنه عادةً بالملليمتر (mm) مثل 40، 50، 63، 80، 100 أو 150 mm. وهو لا يمثل نطاق الضغط، أو فئة الدقة، أو مقاس الوصلة، على الرغم من أن جميع هذه المتغيرات تؤثر على الاختيار النهائي.
تؤكد بيانات كتالوج Manogauge وجود عدة عائلات للمقاسات الفعلية: مقاييس الضغط المصنوعة من الفولاذ المقاوم للصدأ ZX-01 تغطي Ø40-100mm، ومقاييس الضغط العامة ZX-08 تغطي Ø40-80mm، ومقاييس الضغط المملوءة بالسائل ZX-06 تغطي Ø40-100mm، ومقاييس الضغط الكبسولية ZX-07 تغطي Ø60-150mm، ومقاييس الضغط الرقمية ZX-09 تغطي Ø60-100mm. يجب التعامل مع هذه النطاقات كخيارات متاحة للمنتجات، وليس كتوصيات تلقائية لكل تطبيق.
بالنسبة للمصطلحات وسياق السلامة، تصف ASME معيار ASME B40.100 بأنه يغطي مقاييس الضغط ذات القرص والرقمية، وموانع التسرب الغشائية (diaphragm seals)، وملحقات المقاييس. راجع الصفحة الرسمية لمقاييس الضغط وملحقاتها ASME B40.100.
راجع عائلات مقاييس الضغطاستكشف أكثر من 143 نموذجاً من المقاييس الصناعية→كيف تغير مسافة الرؤية من القطر الأمثل للقرص

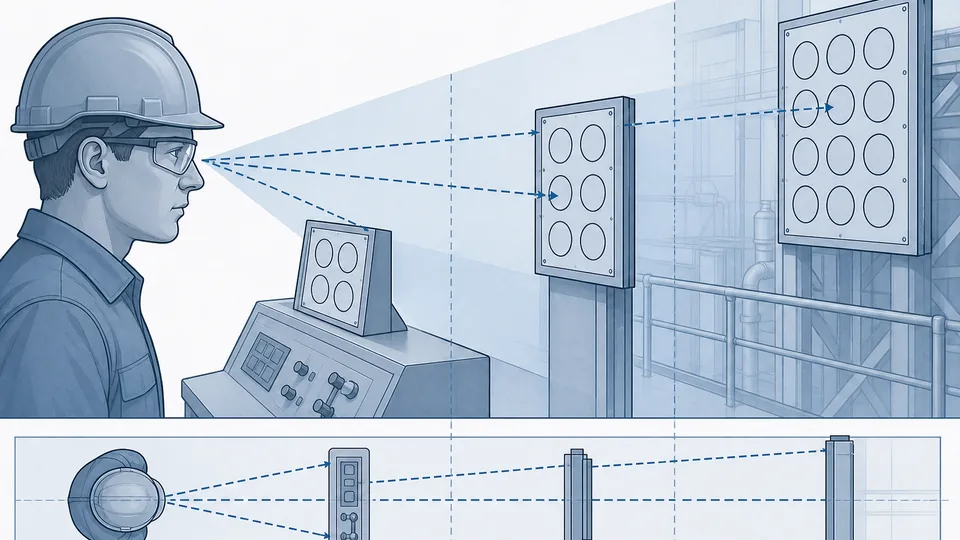

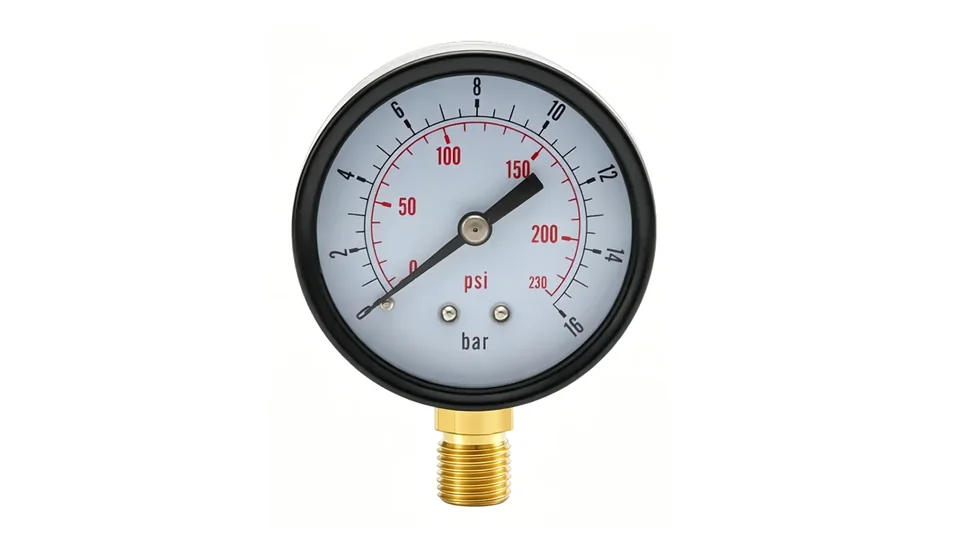

يمكن أن يكون نفس المقياس قابلاً للقراءة من مسافة ذراع ويصعب استخدامه من ممر المشاة. لذلك، تعد مسافة الرؤية المتغير الميداني الأول. قد يكون مقياس الضغط المدمج بمقاس 40 أو 50 mm مناسباً لضاغط صغير، أو جهاز اختبار، أو مشعب تدفئة وتهوية وتكييف (HVAC)، أو لوحة معدات أصلية (OEM) حيث يقف المشغل بالقرب منها. غالباً ما يكون القرص بمقاس 63 أو 80 mm أسهل في غرف الآلات العامة ومنصات المضخات. ويصبح القرص بمقاس 100 أو 150 mm مفيداً عندما تؤخذ القراءات من مسافة أبعد، أو عندما تكون حركة المؤشر صغيرة، أو عندما يجب على المشغلين مقارنة عدة مقاييس بسرعة.
الهدف ليس جعل كل مقياس كبيراً. فالمقاييس كبيرة الحجم يمكن أن تزدحم بها اللوحات، وتزيد من خطر الاصطدام، وتضيف وزناً للوصلات الصغيرة، وتجعل إغلاق الأغطية أو الواقيات أكثر صعوبة. بينما يمكن أن تتسبب المقاييس صغيرة الحجم في قراءات خاطئة، وتفويت الاتجاهات، واتخاذ وضعية جسم غير آمنة أثناء الفحص. إن التحقق من خط الرؤية من ممر المشاة أو منصة الخدمة الفعلية أفضل من الاختيار بناءً على صورة الكتالوج فقط.
وهذا هو السبب أيضاً في أنه يجب مراجعة اختيار مقاس قرص مقياس الضغط جنباً إلى جنب مع ارتفاع التركيب، والإضاءة، والاهتزاز، وتباين المؤشر، وعدد أقواس التدريج المطبوعة على القرص.
التدريج، المؤشر والنافذة: قابلية القراءة تعني أكثر من مجرد القطر
يحدد قطر القرص مقدار المساحة المتاحة للتدريج. ولكنه لا يحدد بمفرده ما يمكن للمشغل قراءته بوضوح. هناك ثلاث ميزات أخرى تقوم بمعظم هذا العمل. تحدد فترة التدريج أصغر خطوة مطبوعة على القرص. ويحدد طرف المؤشر مدى دقة قراءة تلك الخطوة. بينما تحدد النافذة وزاوية الرؤية ما إذا كان اختلاف المنظور (parallax) سيضيف خطأً لم يرتكبه الجهاز أصلاً.
من القواعد المفيدة إيقاف التدريج حيث تتوقف فئة الدقة. مقياس بمقاس 100 mm وفئة دقة 1.6 على نطاق 0-16 bar لديه خطأ مسموح به يبلغ حوالي 0.26 bar، لأن فئة 1.6 يُعبر عنها كنسبة مئوية من النطاق الكامل. إن طباعة تدريجات أدق من ذلك تدعو لقراءات لا يمكن للجهاز دعمها. غالباً ما يُعتبر عدم اليقين في القراءة عملياً كنصف تدريج تقريباً، لذا فإن المقياس المدرج كل 0.5 bar يكون بالفعل عند الحد المفيد لهذا المزيج، والقرص الأكبر بنفس فئة الدقة يوفر وضوحاً في القراءة بدلاً من دقة إضافية.
| مقاس القرص | التدريج النموذجي على مقياس 0-16 bar | مسافة القراءة العملية | ملاحظة |
|---|---|---|---|
| Ø63 mm | 1 bar | حتى 1 m تقريباً | الأرقام صغيرة؛ تأكد من وضوح القراءة أثناء ارتداء نظارات الحماية |
| Ø100 mm | 0.5 bar | حوالي 1-2 m | الخيار الافتراضي الشائع للعمليات؛ يطابق دقة الفئة 1.6 |
| Ø160 mm | 0.5 bar مع علامات أطول | حوالي 2-4 m | يوفر مسافة رؤية أطول، وليس دقة إضافية |
تعتبر الميزات المضادة لاختلاف المنظور (Anti-parallax) مهمة أينما تمت قراءة المقياس من زاوية بدلاً من المواجهة المباشرة. إن وجود شريط مرآة على القرص، أو مؤشر بحافة سكين، أو ببساطة تركيب المقياس بحيث يكون وضع القراءة الطبيعي عمودياً على الوجه، سيزيل أخطاءً أكثر مما يفعله اختيار مقاس قرص أكبر بدرجة واحدة. عندما يتم تركيب المقياس فوق مستوى الرأس أو أسفل مستوى الخصر، فإن العلبة المائلة أو المثبتة على لوحة عادة ما تكون حلاً أفضل من قرص أكبر مركب في المستوى الخاطئ.

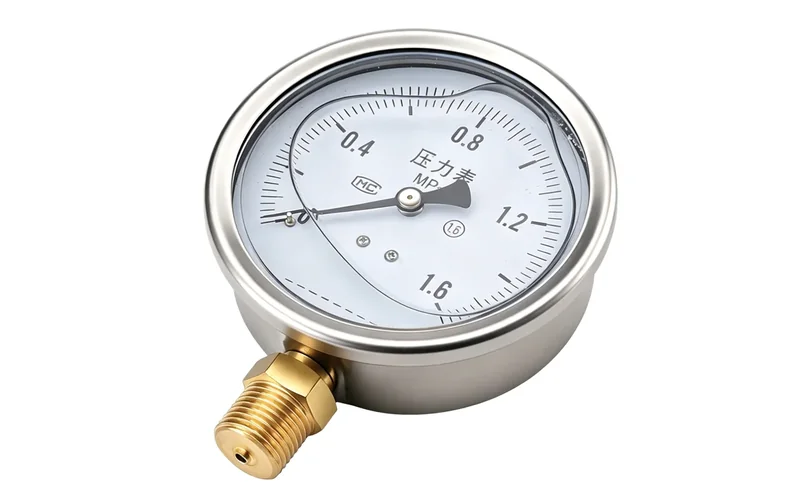

النافذة بحد ذاتها جزء من القرار. التعبئة بالسائل تخفف من اهتزاز المؤشر وتكون غالباً السبب في جعل القراءة ممكنة، لكن سائل التعبئة يكسر الضوء قليلاً، وبمرور السنين يمكن أن يتغير لونه أو تتكون فقاعة تحجب جزءاً من القرص؛ تم توضيح هذه المقايضات في مقاييس الضغط الجافة مقابل المملوءة بالسائل. يختلف الزجاج الآلي، وزجاج الأمان المصفح، والبولي كربونات في مقاومة الخدش وفي كيفية تصرفها في حال فشل عنصر القياس، وهو قرار يتعلق بسلامة العلبة وليس بقابلية القراءة. الأوساخ، التكثف داخل العلبة، وضعف الإضاءة هي الأسباب اليومية التي تجعل القرص ذو المقاس الصحيح غير قابل للقراءة، وكل منها يمثل مشكلة صيانة وليس خطأ في الاختيار؛ تم تصنيف الأعراض في أنماط فشل مقياس الضغط واستكشاف الأخطاء وإصلاحها.
جدول اختيار مقاس قرص مقياس الضغط للتطبيقات الشائعة
الجدول أدناه هو نقطة انطلاق للاختيار. وهو لا يحل محل معايير المصنع، أو قواعد الفحص، أو تأكيد الشركة المصنعة لخدمات الضغط العالي، أو المواد المسببة للتآكل، أو التطبيقات الصحية، أو المناطق الخطرة.
| مقاس القرص النموذجي | أين يكون مفيداً عادةً | التحذير الرئيسي |
|---|---|---|
| Ø40-50 mm | معدات OEM المدمجة، مشعبات HVAC الصغيرة، نقاط الخدمة قريبة المدى | محدودية القراءة من ممر المشاة |
| Ø63 mm | لوحات الآلات العامة ووحدات المضخات ذات الفحص القريب | تأكد من عدم ازدحام علامات التدريج |
| Ø80-100 mm | منصات العمليات (Process skids)، غرف المرافق، الضواغط الكبيرة والمحطات الهيدروليكية | تحقق من وزن التركيب ودعم الاهتزاز |
| Ø150 mm | المؤشرات المحلية البعيدة، مقاييس الضغط الكبسولية للضغط المنخفض ونقاط التفتيش الدورية للمشرفين | يحتاج إلى مساحة كافية ودعم ميكانيكي |
عندما تكون تغيرات الضغط صغيرة، يمكن للقرص الأكبر أن يجعل تفسير حركة المؤشر أسهل. وعندما يكون النطاق واسعاً وتعمل العملية عادةً في نطاق ضيق، فإن مقاس القرص وحده لن يحل مشكلة قابلية القراءة؛ يجب أن يضع النطاق المحدد أيضاً القيمة الطبيعية في جزء مفيد من التدريج.
تأكيد حجم القرص والمدىيرد مهندسونا خلال 24 ساعة→مطابقة مقاس القرص مع النطاق، فئة الدقة وبيئة العمل
مقاس القرص هو جزء واحد فقط من المواصفات. يحدد النطاق موقع المؤشر. وتصف فئة الدقة الخطأ المسموح به، عادةً كنسبة مئوية من النطاق الكامل. تحدد مادة العلبة، والنافذة، والوصلة، والتعبئة ما إذا كان المقياس سيتحمل بيئة العمل. إن قرصاً بمقاس 100 mm بنطاق خاطئ أو مادة ملامسة للوسيط خاطئة يظل أداة غير مناسبة.

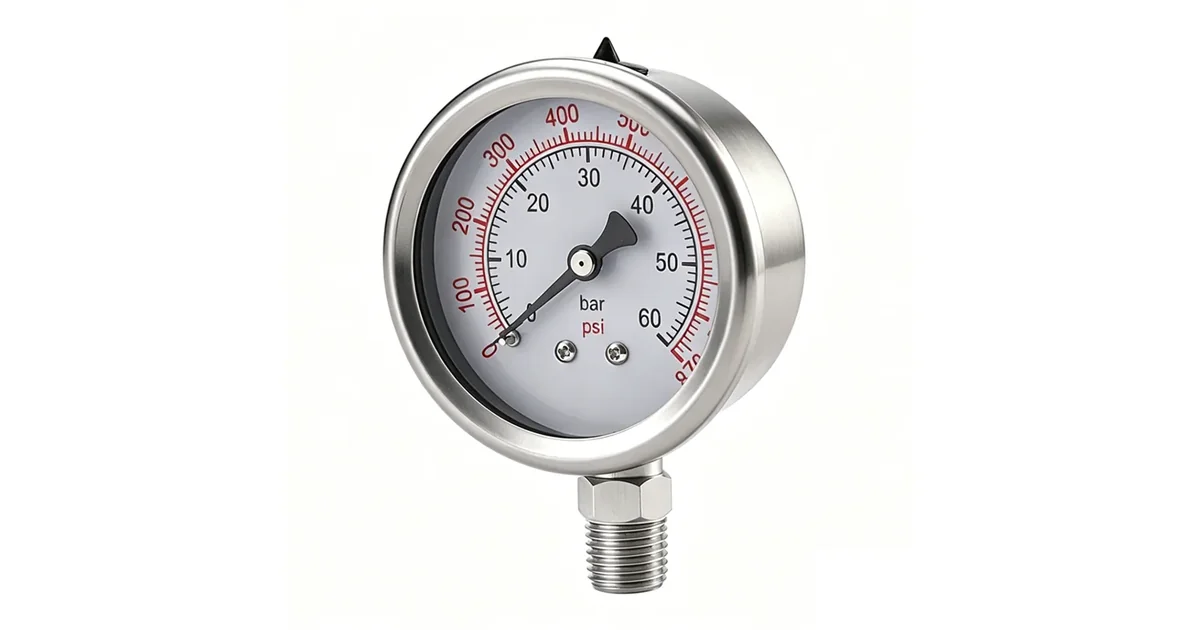

بالنسبة لعائلات منتجات Manogauge، قد يؤدي الاختيار إلى هياكل مختلفة. تعتبر مقاييس الفولاذ المقاوم للصدأ ZX-01 مناسبة عندما تكون مقاومة التآكل وهيكل الفولاذ المقاوم للصدأ 304 أو 316L أمراً مهماً. تناسب المقاييس العامة ZX-08 الخدمات الجافة الأبسط حيث يكون الهيكل الحديدي أو البلاستيكي مقبولاً. يُنظر في المقاييس المملوءة بالسائل ZX-06 عندما يجعل الاهتزاز أو النبض المؤشر الجاف غير مستقر. تخدم المقاييس الكبسولية ZX-07 نطاقات الضغط المنخفض حيث يمكن لخيارات الأقراص الأكبر 60-150 mm دعم القراءات الدقيقة. قد يتم اختيار المقاييس الرقمية ZX-09 حيث يكون العرض الرقمي ودقة 0.5% أكثر أهمية من اتجاه المؤشر التناظري.
لاتخاذ قرارات بشأن المواد، راجع الأجزاء الملامسة للوسيط في مقياس الضغط: الفولاذ المقاوم للصدأ 316L مقابل النحاس. للتحقق الأساسي من النطاق والدقة، راجع اختيار فئة دقة مقياس الضغط.
لا يفيد قطر القرص إلا إذا كان النطاق المطبوع صحيحاً في المقام الأول. احسب المدى قبل تحديد مقاس الوجه باستخدام دليل حساب نطاق مقياس الضغط.
الأخطاء الشائعة عند اختيار مقاس وجه المقياس
الخطأ الأول هو اختيار أصغر مقياس يتناسب فعلياً مع المساحة. قد ينجح هذا على طاولة العمل ولكنه يفشل في المصنع حيث يقف القارئ بعيداً، أو يرتدي نظارات حماية، أو يقرأ من خلال نافذة واقية. الخطأ الثاني هو اختيار أكبر قرص دون التحقق من حمل الأنابيب، أو خلوص اللوحة، أو دعم الاهتزاز. يمكن أن يصبح المقياس الكبير على وصلة صغيرة غير مدعومة مشكلة ميكانيكية.
الخطأ الثالث هو الخلط بين مقاس القرص والدقة. قد يجعل القرص الأكبر رؤية التدريجات أسهل، لكنه لا يحسن فئة الدقة بحد ذاته. الخطأ الرابع هو إضافة الكثير من المقاييس أو الوحدات إلى قرص مدمج. الوحدات المزدوجة مثل bar و psi مفيدة لمعدات التصدير، لكن العلامات المزدحمة يمكن أن تقلل من قابلية القراءة العملية.
لذلك، يجب أن يحدد طلب الشراء الجيد قطر القرص، ونطاق الضغط، وفئة الدقة، وسن الوصلة، ونمط التركيب، والمادة الملامسة للوسيط، ومتطلبات التعبئة، وبيئة التشغيل. طلبات عروض الأسعار (RFQs) الضعيفة التي تذكر فقط "مقياس ضغط 10 bar" تؤدي إلى الحصول على منتجات غير مطابقة.
ما لا يمكن لمقاس القرص إثباته
يساعد مقياس الضغط القابل للقراءة المشغلين على التحقق من الضغط المحلي، ولكنه لا يمكنه إثبات سلامة العملية بمفرده. لا يمكنه تأكيد توافق الوسيط، أو حجم جهاز التنفيس، أو حالة المعايرة، أو عمر الإجهاد، أو تاريخ الضغط الزائد، أو الملاءمة للمناطق الخطرة. تتطلب هذه العناصر مراجعة هندسية، وسجلات فحص، ووثائق منتج مؤكدة.
بالنسبة للتطبيقات الصعبة مثل الاهتزاز العالي، أو مياه الصرف الصحي المسببة للتآكل، أو البخار، أو الأكسجين، أو معالجة الأغذية، أو الهيدروجين، أو الأجواء المتفجرة، يجب أن يأتي اختيار مقاس قرص مقياس الضغط بعد معرفة ظروف العملية. تأكد من نطاق الضغط، ودرجة الحرارة، والوسيط، والنبض، وموضع التركيب، والمعايير المعمول بها قبل اختيار القطر النهائي للقرص.
الاستنتاج العملي بسيط: اختر أصغر قرص يمكن قراءته بشكل موثوق وصيانته بأمان في التركيب الفعلي، ثم تحقق من أن عائلة طرازات Manogauge المحددة تدعم النطاق، والمادة، والوصلة، وفئة الدقة المطلوبة.
تنزيل ملف PDF: مرجع مقاس ونطاق ودقة مقياس الضغط (PDF) - مقاس القرص، النطاقات الشائعة، فئات الدقة، التعبئة واعتبارات IP.
النقاط الرئيسية
- يعد مقاس القرص قراراً يتعلق بقابلية القراءة والصيانة، وليس بديلاً عن النطاق الصحيح، أو المادة، أو فئة الدقة.
- استخدم عائلات المنتجات المؤكدة: ZX-01 و ZX-06 تغطي Ø40-100mm، و ZX-08 تغطي Ø40-80mm، و ZX-07 تغطي Ø60-150mm، و ZX-09 تغطي Ø60-100mm.
- تأكد من مسافة القراءة، وفتحة اللوحة، ومستوى الاهتزاز في طلب عرض الأسعار (RFQ) بحيث يظل مقاس القرص المختار على الورق فعالاً في الموقع.
Related PDF guides
Save the related Manogauge guides for procurement and maintenance checks.
How to Select a Pressure Gauge
فحوصات المدى والدقة والتوصيل والمواد والتعبئة لاختيار مقياس الضغط.
Related buyer pages
Industrial pressure gauge manufacturerCompare 40, 50, 63, 100 and 150 mm dial sizes across the standard model families.
Custom pressure gauge manufacturerCustom dial printing, non-standard diameters and panel-cutout matching for OEM builds.
قراءات ذات صلة
- معيار EN 837-1 لمقاييس الضغط: فئة الدقة ودليل طلب التسعير
دليل EN 837-1 لمقاييس الضغط موجّه للمشترين: فئة الدقة، وأنماط الأمان S1/S2/S3، واختيار مدى القياس، والمقارنة مع ASME B40.100، وقائمة مستندات طلب التسعير.
- مقاييس ضغط 316L أم النحاس: دليل مقاومة التآكل
اختر الأجزاء المبللة المناسبة لمقياس الضغط. مقارنة مقاومة التآكل للفولاذ المقاوم للصدأ 316L والنحاس الأصفر في الأوساط الصناعية الشائعة.
- اختيار مقياس ضغط وسيط التبريد A2L R-454B
اختيار مقياس ضغط A2L R-454B لخدمة HVAC: مجموعة القياس، جدول PT، منافذ الخدمة، المجال وإجراءات السلامة.
الأسئلة الشائعة
ما هو اختيار مقاس قرص مقياس الضغط؟
هو عملية مطابقة قطر وجه المقياس مع مسافة الرؤية، والنطاق، وفئة الدقة، ومساحة التركيب، والاهتزاز، وسهولة الوصول للصيانة.
هل مقياس الضغط بمقاس 100 mm أفضل دائماً من مقياس بمقاس 63 mm؟
لا. قد يكون القرص بمقاس 100 mm أسهل في القراءة، ولكنه قد يضيف وزناً ويتطلب مساحة أكبر. قد يكون القرص بمقاس 63 mm هو الخيار الصحيح لنقاط الفحص القريبة.
أي سلسلة من Manogauge تدعم مقاسات الأقراص الأكبر؟
تُظهر بيانات الكتالوج أن المقاييس الكبسولية ZX-07 تغطي Ø60-150mm، بينما تغطي ZX-01 و ZX-06 و ZX-09 حتى Ø100mm اعتماداً على عائلة الطراز.
هل يحسن مقاس القرص من فئة الدقة؟
لا. يحسن مقاس القرص من قابلية القراءة العملية، بينما فئة الدقة هي مواصفة منفصلة يجب اختيارها والتحقق منها.
ما الذي يجب تضمينه في طلب عرض الأسعار (RFQ) لاختيار مقاس القرص؟
حدد قطر القرص، ونطاق الضغط، والدقة، وسن الوصلة، ونمط التركيب، والمادة الملامسة للوسيط، والتعبئة، ومستوى الاهتزاز، ومسافة القراءة.
ما مدى دقة تدريجات القرص التي يجب اختيارها؟
يجب ألا تكون أدق مما تدعمه فئة الدقة. تسمح الفئة 1.6 على قرص 0-16 bar بخطأ يبلغ حوالي 0.26 bar، لذا فإن التدريجات بقيمة 0.5 bar تكون بالفعل عند الحد المفيد، حيث يُؤخذ عدم اليقين في القراءة عادةً على أنه نصف تدريج تقريباً. العلامات الأدق توحي بدقة لا يمتلكها الجهاز. إذا كانت هناك حاجة فعلية لقراءة أدق، فقم بتغيير فئة الدقة أو تضييق النطاق بدلاً من التدريج.
هل يقلل القرص الأكبر من خطأ اختلاف المنظور (parallax)؟
ليس بحد ذاته. ينتج اختلاف المنظور عن قراءة المؤشر بزاوية مائلة بالنسبة لوجه القرص، والقرص الأكبر الذي يُقرأ من نفس الزاوية السيئة يمكن أن يحمل نفس الخطأ. إن وجود شريط مرآة، أو مؤشر بحافة سكين، أو تركيب المقياس بحيث يكون وضع الرؤية الطبيعي عمودياً على الوجه يزيل أخطاءً أكثر مما يفعله زيادة القطر بدرجة واحدة. عندما يجب وضع المقياس فوق مستوى الرأس، فإن العلبة المائلة أو المثبتة على لوحة هي الحل الأفضل.
