أصبح اختيار مقياس ضغط التبريد A2L R-454B موضوعاً عملياً في خدمة HVAC مع انتقال المضخات الحرارية ومكيفات الهواء الجديدة إلى وسائط تبريد أقل في GWP مثل R-454B وR-32. لا يحدد المقياس كمية الشحنة وحده؛ بل يعطي قراءة لجانب الضغط العالي والمنخفض يجب تفسيرها مع ملصق الجهاز وجدول PT الخاص بالمصنع ودرجات الحرارة وإجراء الخدمة المعتمد.

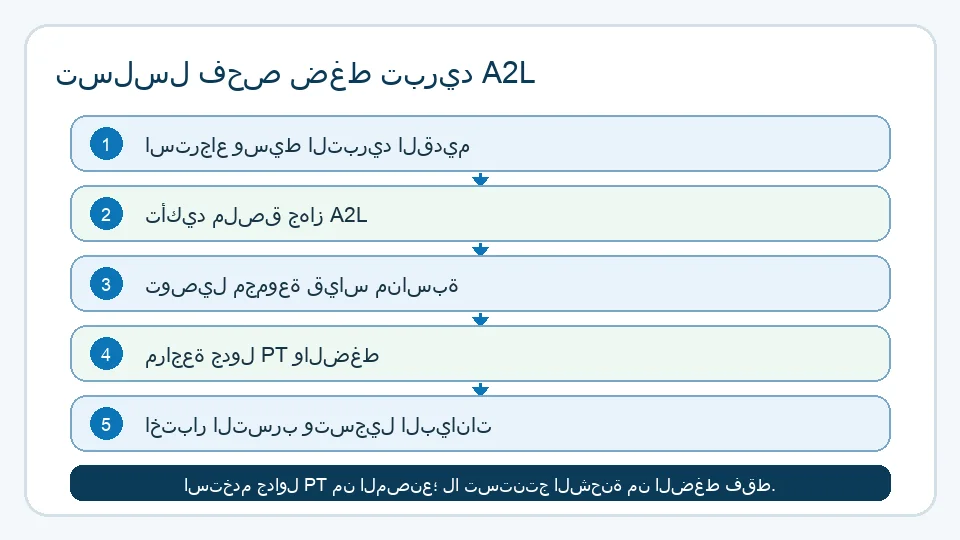

لماذا غيّر المبردان A2L و R-454B فحوصات خدمة التدفئة والتهوية وتكييف الهواء (HVAC)
أصبح الانتقال إلى مبردات A2L واضحًا الآن في خدمات التدفئة والتهوية وتكييف الهواء (HVAC) لأن ملصقات المعدات وأسطوانات المبردات وآلات الاسترداد وممارسات الكشف عن التسرب وتدريب الفنيين تتغير في نفس الوقت. تصف شركة Bosch توجه الصناعة نحو المبردات ذات القدرة المنخفضة على إحداث الاحترار العالمي (GWP) لمعدات التدفئة والتبريد السكنية، ويسرد برنامج SNAP التابع لوكالة حماية البيئة (EPA) البدائل المقبولة وظروف الاستخدام لتكييف الهواء والمضخات الحرارية السكنية والتجارية الخفيفة. تخلق هذه التغييرات حاجة حقيقية للبحث: تريد فرق الخدمة معرفة كيف تتناسب فحوصات الضغط مع سير عمل المبردات الجديد.
بالنسبة لشركة Manogauge، فإن الارتباط الطبيعي بالمنتج هو مقياس ضغط المبردات ZX-10-R المستخدم كجزء من مجموعة عدادات الخدمة (manifold). في مهمة تستخدم مبرد A2L، تكون قراءة المقياس إشارة ميدانية واحدة، وليست تشخيصًا كاملاً. لا يزال الفني بحاجة إلى لوحة بيانات المعدات، ونوع المبرد، ومخطط الضغط ودرجة الحرارة من الشركة المصنعة، ودرجات حرارة الخطوط المقاسة، ونتيجة اختبار التسرب، وإجراءات السلامة المحلية. هذا التمييز يجعل اختيار مقياس ضغط المبردات A2L R-454B دقيقًا ومفيدًا للمشترين.
تشمل المراجع الخلفية المفيدة دليل تغيير مبردات A2L من Bosch وصفحة برنامج SNAP التابع لوكالة حماية البيئة (EPA) الخاصة بـ بدائل تكييف الهواء السكنية والتجارية الخفيفة.
تصفح مقاييس ضغط التبريداستكشف أكثر من 143 نموذجاً من المقاييس الصناعية→ما الذي يقيسه مقياس عدادات خدمة المبردات (manifold) بالفعل
تُستخدم مجموعة عدادات خدمة المبردات (manifold) عادةً كأداة خدمة مزدوجة. يقرأ المقياس الأزرق جانب الضغط المنخفض، ويقرأ المقياس الأحمر جانب الضغط المرتفع. أثناء التشغيل الأولي أو الاسترداد أو فحوصات التفريغ أو استكشاف الأخطاء وإصلاحها، يقوم الفني بتوصيل الخراطيم المعتمدة بمنافذ الخدمة في الوحدة الخارجية أو دائرة التبريد، ثم يقارن قيم الضغط بمخطط الضغط ودرجة الحرارة (PT) للمبرد وقراءات درجة الحرارة.
تختلف بيئة الاستخدام هذه عن مقياس العمليات الدائم الموجود على مضخة أو وحدة معالجة مياه أو أنبوب تبريد في مركز بيانات. يتم التعامل مع مقياس المبردات وتوصيله وفصله وتخزينه كجزء من مجموعة أدوات خدمة التدفئة والتهوية وتكييف الهواء (HVAC). في الخدمة الميدانية الفعلية، يتم وضع مقاييس عدادات الخدمة (manifold) الحمراء والزرقاء عند وحدة التدفئة والتهوية وتكييف الهواء (HVAC) الخارجية مع وجود خراطيم وصمامات خدمة وأسطوانة استرداد أو خدمة قريبة.
لا تزال نفس المبادئ الميكانيكية مهمة: التحكم في الاهتزاز، والحماية من الضغط الزائد، ووضوح قراءة القرص، وحماية سن التوصيل، والإحكام. للحصول على إرشادات تركيب عامة، راجع أفضل ممارسات تركيب مقاييس الضغط من Manogauge.
قراءة المقياس مقابل قيمة التشبع الصحيحة: نقطة الفقاعة، ونقطة الندى، والانزلاق الحراري
R-454B هو خليط زيوتروبي، لذا فهو لا يغلي ويتكثف عند درجة حرارة واحدة كما تفعل مادة التبريد أحادية المكون. عند ضغط واحد، يكون للخليط درجتا حرارة تشبع: نقطة الفقاعة، حيث يبدأ آخر سائل في الغليان، ونقطة الندى، حيث يتكثف آخر بخار. والفرق بينهما هو الانزلاق الحراري. هذا هو السبب الأكثر شيوعًا الذي يؤدي إلى استنتاج خدمة خاطئ من قراءة ضغط صحيحة في مهمة تستخدم مادة تبريد من فئة A2L.
القاعدة التي يحتاجها الفنيون قصيرة: يُحسب التحميص من نقطة الندى، ويُحسب التبريد الدوني من نقطة الفقاعة. استخدام العمود الخاطئ يؤدي إلى إزاحة النتيجة بمقدار الانزلاق الحراري بأكمله، في الاتجاه الذي يجعل النظام ذا الشحنة المنخفضة يبدو مقبولاً.
| مهمة الخدمة | مكان قراءة الضغط | قيمة التشبع المستخدمة | المقارنة مع | الخطأ الشائع |
|---|---|---|---|---|
| تحميص المبخر | منفذ خدمة السحب، الجانب المنخفض | نقطة الندى عند ذلك الضغط | درجة حرارة خط السحب المقاسة | استخدام نقطة الفقاعة، أو حلقة مقياس مطبوعة لمادة تبريد أخرى |
| التبريد الدوني للمكثف | خط السائل أو منفذ الجانب المرتفع | نقطة الفقاعة عند ذلك الضغط | درجة حرارة خط السائل المقاسة | استخدام قيمة متوسطة للانزلاق مأخوذة من مخطط عام |
| التحقق من الشحنة | كلا الجانبين، بعد اتباع إجراء الشركة المصنعة للمعدات الأصلية (OEM) | أيهما يحدده دليل المعدات | الشحنة الموزونة والقيمة الموجودة على لوحة البيانات | التعامل مع الضغط وحده كطريقة للشحن |
| الضغط الساكن أو فحص التسرب | دائرة معزولة عند درجة حرارة معروفة | ضغط التشبع عند درجة الحرارة المحيطة | درجة الحرارة المحيطة في نفس اللحظة | قراءة تغير في الضغط ناتج عن درجة الحرارة على أنه تسرب |
خذ قيم نقطة الفقاعة ونقطة الندى من بيانات الضغط ودرجة الحرارة الخاصة بمورد مادة التبريد أو من دليل الخدمة الخاص بالشركة المصنعة للمعدات لتلك المادة تحديدًا. لا يمكن الاعتماد على حلقة مقياس مطبوعة على مقياس متعدد المنافذ قديم، أو تطبيق مخططات الضغط ودرجة الحرارة (PT) مضبوط على مادة تبريد مختلفة كبديل. عندما يكون للانزلاق الحراري تأثير على القرار - مثل التحميص الهامشي، أو المبخر الطويل، أو حالة الحمل المنخفض - تأكد من القيمة مع مورد مادة التبريد بدلاً من افتراض أنها ضئيلة.
اطلب عرض سعر ZX-10يرد مهندسونا خلال 24 ساعة→نطاق المقياس والتوصيل ووضوح القراءة لمشتري ZX-10
بالنسبة لعائلة مقاييس ضغط المبردات ZX-10 من Manogauge، تسرد بيانات المنتج الحالية نطاق ضغط من 0-800 psi، وأحجام قرص من 50-80 mm، وخيارات غلاف فولاذي، وفئات دقة ±1.6 / 2.5%، ووصلة 7/16 inch UNF. تُعد هذه نقاط انطلاق مفيدة للموزعين الذين يقارنون بين رؤوس المقاييس البديلة أو مجموعات عدادات الخدمة (manifold) أو خيارات الأقراص لمصنعي المعدات الأصلية (OEM). لا يزال الطلب النهائي متوافقًا مع المبرد المحدد ومجموعة الخراطيم وتكوين منفذ الخدمة والمتطلبات المحلية.
بالنسبة لخدمة المبردات R-454B أو R-32، فإن وضوح القراءة مهم لأنه تتم مقارنة قيمة الضغط بمخطط ضغط ودرجة حرارة (PT) محدد. يمكن لمقياس psi/bar الواضح والتوصيل الصحيح وتصميم القرص أن يقلل من الارتباك الميداني عندما يعمل الفنيون مع مبردات مختلفة. إذا كان الطلب يشمل أسواقًا متعددة، فتحقق من مصطلحات السن والتوصيل باستخدام دليل توصيل سن مقياس الضغط قبل تأكيد الرسومات أو الملصقات.
تشمل خيارات Manogauge ذات الصلة مقياس ضغط المبردات الشعاعي ZX-10-R و مقياس ضغط المبردات المحوري ZX-10-A. يمكن للمشترين استخدام نموذج طلب عرض أسعار (RFQ) لمقياس الضغط لطلب الرسومات وتصميمات الأقراص وتفاصيل العينات وتأكيد التكوين.
ما الذي يحدده قرص 0-800 psi بالفعل: فئة الدقة بالمصطلحات الميدانية
يتم التعبير عن دقة المقياس الميكانيكي كنسبة مئوية من النطاق الكامل، وليس من القراءة. على مقياس تبريد واسع، يكون لهذا الأمر نتيجة عملية كبيرة: نفس المقياس الذي يكون دقيقًا بشكل مريح عند ضغط الجانب المرتفع يمكن أن يكون غير قابل للاستخدام تقريبًا عند ضغط الجانب المنخفض. تستحق هذه الحسابات أن تُعرض على الموزع قبل أن يوحد استخدام قرص واحد لكل مهمة.
| فئة الدقة | التفاوت على مقياس 0-800 psi | عند قراءة 100 psi | عند قراءة 250 psi | عند قراءة 450 psi |
|---|---|---|---|---|
| 1.6 | ±12.8 psi | ±12.8% من القراءة | ±5.1% من القراءة | ±2.8% من القراءة |
| 2.5 | ±20 psi | ±20% من القراءة | ±8.0% من القراءة | ±4.4% من القراءة |
ترجم ذلك إلى الرقم الذي يهم الفني بالفعل عن طريق قسمة التفاوت على ميل منحنى الضغط ودرجة الحرارة عند تلك النقطة، والذي يمكن قراءته مباشرة من صفين متجاورين في مخطط الضغط ودرجة الحرارة (PT). إذا أظهر المخطط حوالي 5 psi لكل K بالقرب من نقطة التشغيل، فإن تفاوت ±20 psi يعادل حوالي ±4 K من درجة حرارة التشبع - وهو من نفس درجة حجم هدف التحميص نفسه. اقرأ الميل من المخطط الخاص بمادة التبريد والضغط المعني بدلاً من افتراض رقم ثابت.
تتبع ذلك ثلاث استنتاجات عملية. استخدم قرصًا مخصصًا للجانب المنخفض أو قرصًا مركبًا لأعمال السحب بدلاً من قراءة قيمة منخفضة في أسفل مقياس 800 psi. حدد فئة الدقة الأعلى حيثما تؤثر القراءة على قرار التحميص أو التبريد الدوني. وتعامل مع مجموعة المقاييس المتعددة المنافذ كأداة مقارنة لاستكشاف الأخطاء وإصلاحها، مع تأكيد قرارات الشحن والتشغيل عن طريق الشحنة الموزونة، وقياس درجة الحرارة المعاير، وإجراءات الشركة المصنعة للمعدات الأصلية (OEM). يغطي شرح معيار EN 837-1 كيفية تحديد فئات الدقة، ويغطي دليل حساب نطاق مقياس الضغط كيفية مطابقة المدى مع القراءة التي تحتاجها.
مراجع السلامة وحدود قراءة الضغط
توصف مبردات A2L عادةً بأنها مبردات ذات قابلية اشتعال منخفضة. هذا التصنيف لا يلغي الحاجة إلى التهوية، والتحكم في التسرب، وأعمال الخدمة المدربة، والأدوات المعتمدة، ودليل الخدمة الخاص بصانع المعدات. تُعد موارد الانتقال الآمن للمبردات من معهد تكييف الهواء والتدفئة والتبريد (AHRI) ومعايير التبريد من الجمعية الأمريكية لمهندسي التدفئة والتبريد وتكييف الهواء (ASHRAE) مراجع مفيدة لسياق السلامة الأوسع، بينما يظل مصنع المعدات هو المصدر الأول لخطوات الخدمة.
تعتمد المواصفات الموثوقة على ظروف الخدمة الدقيقة بدلاً من الادعاءات العامة. يتحقق المشتري من نطاق الضغط، ووحدات القياس، وتوافق الخراطيم، ووصلة 7/16 inch UNF، وإحكام التسرب، وتوافق المواد، ودرجة حرارة الخدمة، والتعبئة والتغليف، والوثائق الخاصة بخدمة المبرد المستهدفة. إذا لم يكن هناك ادعاء مدرج في بيانات منتج Manogauge، فيمكن لـ Manogauge مراجعته قبل الشراء.
للحصول على سياق أوسع للسلامة، راجع الانتقال الآمن للمبردات من AHRI و موارد معايير التبريد من ASHRAE.
قائمة التحقق للشراء للموزعين وفرق الخدمة
يبدأ طلب مقياس مبردات A2L العملي بتفاصيل الخدمة. ما هي المبردات التي سيقوم الفريق بخدمتها: R-454B أو R-32 أو مبرد آخر معتمد؟ هل يطلب المشتري مجموعة عدادات خدمة (manifold) كاملة، أم رأس مقياس بديل، أم قرصًا بعلامة تجارية خاصة؟ هل يحتاج الفني إلى مقياس مزدوج psi/bar، وقرص 50 mm أو 80 mm، ووصلة شعاعية أو محورية، وتغليف لإعادة البيع من قبل الموزع؟
بالنسبة لمشتري التصدير ومصنعي المعدات الأصلية (OEM)، يمكن لـ Manogauge مراجعة نطاق المقياس والتوصيل وتصميم القرص ومتطلبات التغليف من مصنعنا في Zhejiang، الصين. تعتمد الموافقة النهائية على معدات المشتري ودليل الخدمة من مورد المبردات وقواعد الخدمة المحلية. تتضمن معلومات طلب عرض الأسعار (RFQ) عادةً المبرد المستهدف، وطراز عداد الخدمة (manifold)، وتوصيل الخرطوم، ومقياس الضغط، ولغة القرص، ومتطلبات العينة.
يربط اختيار مقياس ضغط المبردات A2L R-454B بين اعتماد المبردات ذات القدرة المنخفضة على إحداث الاحترار العالمي (GWP) وقراءات ضغط التدفئة والتهوية وتكييف الهواء (HVAC) الحقيقية، وتفسير مخططات الضغط ودرجة الحرارة (PT)، وسهولة استخدام مقياس عدادات الخدمة (manifold)، ومتطلبات الشراء الموثقة.
النقاط الرئيسية
- مواد التبريد من فئة A2L مثل R-454B و R-32 تجعل فحوصات الضغط أكثر اعتمادًا على ملصقات المعدات، ومخططات الضغط ودرجة الحرارة (PT)، وقراءات درجة الحرارة، وإجراءات الخدمة الموثقة.
- R-454B هو خليط زيوتروبي: احسب التحميص من نقطة الندى والتبريد الدوني من نقطة الفقاعة، وخذ كلتيهما من بيانات مادة التبريد أو الشركة المصنعة للمعدات الأصلية (OEM) بدلاً من حلقة مقياس مطبوعة.
- الدقة الميكانيكية هي نسبة مئوية من النطاق الكامل، لذا فإن قرص 0-800 psi يحدد الجانب المرتفع بدقة أفضل بكثير من الجانب المنخفض؛ حدد قرصًا مخصصًا للجانب المنخفض أو قرصًا مركبًا لأعمال السحب.
- تتضمن طلبات مقياس التبريد ZX-10 فحوصات لنطاق 0-800 psi، ووصلة 7/16 بوصة UNF، وتوافق الخراطيم، ومقياس القرص، ومتطلبات تغليف الشركة المصنعة للمعدات الأصلية (OEM).
- الضغط وحده لا يؤكد الشحنة؛ بل هو إشارة ميدانية واحدة ضمن إجراء يستخدم أيضًا الشحنة الموزونة، وقياس درجة الحرارة المعاير، وفحص التسرب، وتعليمات صانع المعدات.
Related buyer pages
Refrigerant pressure gauge supplierRefrigerant-compatible Bourdon tube gauge options for HVAC/R buyers.
Related products
- Refrigerant Pressure Gauge - Radial (ZX-10-R) — 0–800 psi
- Liquid-Filled Pressure Gauge - Radial (ZX-06-R) — 0–60 MPa
قراءات ذات صلة
- دليل اختيار مقاييس ضغط مبرد التشيلر
كيفية اختيار مقاييس الضغط لدوائر مبرد التشيلر: ضغط عالٍ ومنخفض ومركب وفراغ Torr وCO2 — النطاقات والمواد وأنواع التوصيل وقائمة التحقق من طلب الأسعار RFQ.
- مقاييس ضغط 316L أم النحاس: دليل مقاومة التآكل
اختر الأجزاء المبللة المناسبة لمقياس الضغط. مقارنة مقاومة التآكل للفولاذ المقاوم للصدأ 316L والنحاس الأصفر في الأوساط الصناعية الشائعة.
- دليل مراقبة الضغط في أنظمة التبريد بالأمونيا
دليل مراقبة ضغط أنظمة التبريد بالأمونيا: المدى والمواد ونقاط فرق الضغط والتركيب وحدود السلامة.
- دليل حماية مقاييس الضغط من الضغط الزائد
دليل حماية مقاييس الضغط من الضغط الزائد: المضخات، والمطرقة المائية، والنبضات، ومخمدات الضغط، ومحددات الضغط، وعلب الأمان، ونقاط طلب التسعير.
- جدول أسنان NPT وBSP وG لمقاييس الضغط
وصلتا 1/2" NPT و G1/2 لهما 14 سنًا لكل بوصة ولا تُحكمان معًا. جدول الأسنان يوضح TPI والقطر الخارجي وطريقة الإحكام لـ NPT وBSPT وG/BSPP والمتري.
الأسئلة الشائعة
فيمَ يُستخدم مقياس ضغط المبردات A2L R-454B؟
يُستخدم في مجموعة عدادات خدمة (manifold) خاصة بالتدفئة والتهوية وتكييف الهواء (HVAC) لقراءة ضغط الجانب المرتفع والجانب المنخفض أثناء الخدمة والاسترداد وفحوصات التفريغ واستكشاف الأخطاء وإصلاحها. يتم تفسير القراءة بالاستعانة بملصق المعدات، ومخطط الضغط ودرجة الحرارة (PT) من الشركة المصنعة، ودرجات الحرارة المقاسة، وإجراءات الخدمة المعتمدة.
هل يمكن للضغط وحده تأكيد الشحنة الصحيحة للمبرد R-454B؟
لا. الضغط وحده ليس طريقة شحن كاملة. بالنسبة لمبردات A2L مثل R-454B أو R-32، يتبع الفنيون إجراءات الشركة المصنعة للمعدات ويقارنون الضغط بدرجة الحرارة وبيانات مخطط الضغط ودرجة الحرارة (PT).
أين يتم توصيل مقياس عدادات خدمة المبردات (manifold)؟
يتم توصيل مقياس عدادات خدمة المبردات (manifold) المزدوج بمنافذ خدمة التدفئة والتهوية وتكييف الهواء (HVAC) أو التبريد المعتمدة باستخدام خراطيم وصمامات متوافقة. وهو أداة خدمة مؤقتة، تختلف عن المقياس الدائم الفردي لأنابيب المياه أو المبردات.
ما هي مواصفات ZX-10 التي يتم التحقق منها قبل الطلب؟
تغطي مراجعة الطلب نطاق الضغط من 0-800 psi، وحجم القرص، ووحدات القياس، ووصلة 7/16 inch UNF، وتوافق الخراطيم، والمبرد المستهدف للخدمة، ووضوح القراءة، والتغليف، ومتطلبات قرص مصنعي المعدات الأصلية (OEM).
هل يناسب تكوين مقياس واحد كل خدمات مبردات A2L؟
التوافق العالمي ليس تلقائيًا. يطلب المشترون تأكيدًا لتكوين المقياس الدقيق وخدمة المبرد المستهدفة. يمكن لـ Manogauge مراجعة النطاق والتوصيل والقرص ومتطلبات مصنعي المعدات الأصلية (OEM) قبل تقديم عرض الأسعار.
هل يحتوي R-454B على انزلاق حراري، وهل يغير ذلك طريقة قراءة المقياس؟
نعم. R-454B هو خليط زيوتروبي، لذا عند ضغط واحد يكون له نقطة فقاعة ونقطة ندى بدلاً من درجة حرارة تشبع واحدة. يجب حساب التحميص من نقطة الندى والتبريد الدوني من نقطة الفقاعة؛ استخدام القيمة الخاطئة يزيح النتيجة بمقدار الانزلاق الحراري بأكمله. خذ كلتا القيمتين من بيانات مورد مادة التبريد أو دليل خدمة المعدات لتلك المادة.
هل يمكن استخدام مجموعة مقاييس متعددة المنافذ لمادة R-410A مع مادة R-454B؟
قد يبدو نطاق الضغط متوافقًا، ولكن هذا ليس السؤال بأكمله. لا ينطبق مقياس الضغط ودرجة الحرارة (PT) المطبوع على الحلقة لمادة تبريد أخرى، ويجب أن تكون الخراطيم وموانع التسرب ومجموعة المقاييس نفسها مصنفة ومعتمدة من قبل الشركة المصنعة للأداة لخدمة A2L، كما أن إجراءات الخدمة الخاصة بالشركة المصنعة للمعدات هي التي تحكم المهمة. تأكد من البيان المكتوب من صانع الأداة بخصوص A2L بدلاً من استنتاج التوافق من نطاق الضغط.
لماذا يبدو مقياس تبريد 0-800 psi غير دقيق على الجانب المنخفض؟
لأن فئات الدقة الميكانيكية هي نسبة مئوية من النطاق الكامل، وليس من القراءة. مقياس من فئة 2.5 على مقياس 0-800 psi يكون دقيقًا إلى حوالي زائد أو ناقص 20 psi في أي مكان على القرص، وهو ما يمثل 8% من قراءة 250 psi ولكنه 20% من قراءة 100 psi. لأعمال الجانب المنخفض، استخدم قرصًا مخصصًا للنطاق المنخفض أو قرصًا مركبًا، أو مقياسًا رقميًا، بدلاً من الجزء السفلي من مقياس ضغط مرتفع واسع النطاق.
