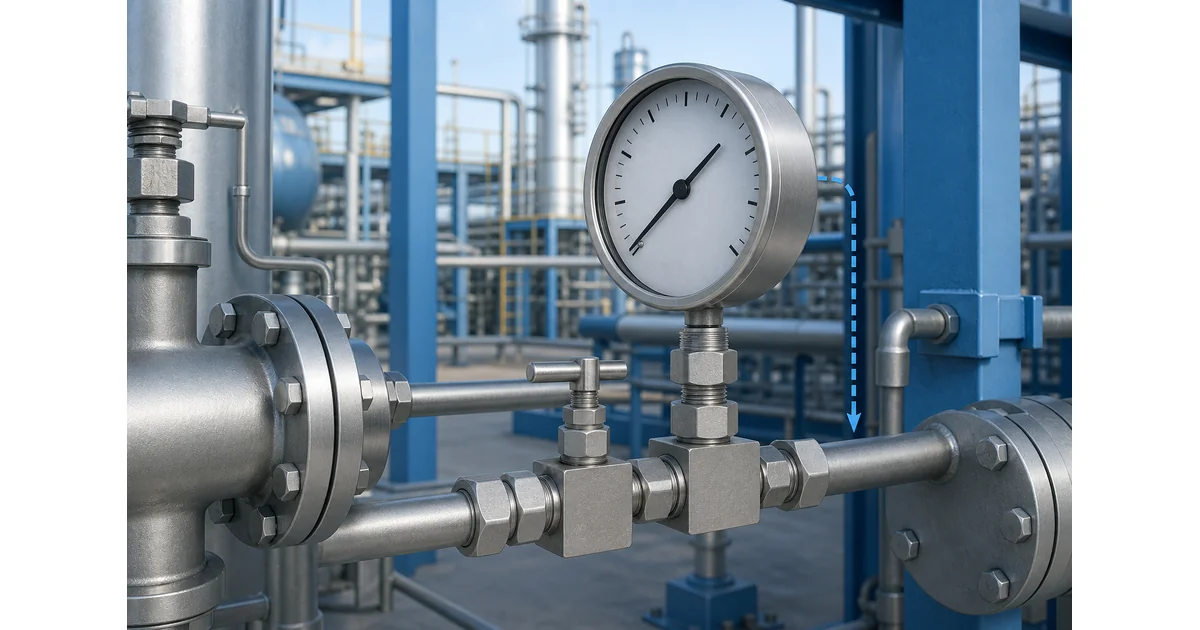

اختيار مقياس ضغط بواجهة صلبة للخدمات عالية الضغط والغاز والبخار والمناطق الخطرة: غلاف أمان، ظهر تنفيس، ASME B40.100 و EN 837-1 S3 وفحوص RFQ.
ما هو مقياس الضغط ذو الواجهة الصلبة؟
يبدأ اختيار مقياس الضغط ذي الواجهة الصلبة من تصميم العلبة. ففي مقياس ضغط عملياتي قياسي بواجهة مفتوحة، تكون نافذة القراءة أقرب إلى أنبوب بوردون ووصلة التثبيت وآلية الحركة. أما في مقياس أمان ذي واجهة صلبة، فيفصل حاجز معدني بين هذه الأجزاء الحاملة للضغط والنافذة الأمامية. وإذا تمزق أنبوب بوردون، فمن المفترض أن تتنفس العلبة عبر الظهر الخلفي للانفلات، بدلًا من توجيه الانفلات نحو الشخص الذي يقرأ المقياس.
تُراجع هذه البنية عادةً لأنظمة الغازات المضغوطة، والأنظمة المتوافقة مع الأكسجين، والوحدات الهيدروليكية عالية الضغط، ومجمعات البخار، والمصافي، ووحدات الجرعات الكيميائية، ومنصات الاختبار، وحزم الضواغط. وتصبح أكثر أهمية عندما تكون الطاقة المختزنة في الوسط عالية، أو عندما يكون الوسط خطِرًا، أو عندما يتعين على المشغل الوقوف أمام المقياس أثناء الفحص.
يغطي معيار ASME B40.100 لمقاييس الضغط المصطلحات والتعريفات والاختبارات واعتبارات السلامة الخاصة بمقاييس الضغط ذات المؤشر التدريجي والرقمية والملحقات ذات الصلة. تعامل مع هذا المعيار كإطار لصياغة المواصفات؛ إذ يعتمد مدى الملاءمة النهائي على الضغط الفعلي والوسط ودرجة الحرارة وتخطيط التركيب.
راجع خيارات مقاييس الضغط الآمنة المصنوعة من الستانلساستكشف أكثر من 143 نموذجاً من المقاييس الصناعية→كيف تتحكم علبة الأمان في اتجاه الفشل؟

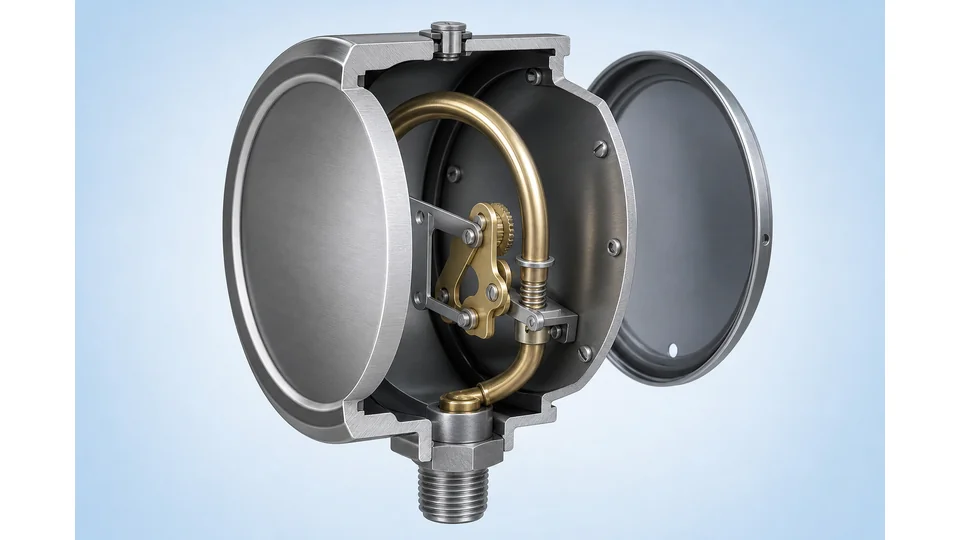

لا تمنع علبة الأمان ذات الواجهة الصلبة كل حالات الفشل. ويتمثل غرضها في التحكم باتجاه أخطر انفلات محتمل. يحمي الحاجز منطقة النافذة الأمامية، بينما يوفر لوح الانفلات الخلفي مسار تنفيس مفضلًا. وينبغي تركيب المقياس بحيث لا يسد جدار أو حامل أو صندوق عزل أو جهاز آخر المسار الخلفي.
يسهل فهم الفكرة باعتبارها ثلاث طبقات: احتواء عنصر الضغط، والفصل عن جهة المشغل، وتنفيس الضغط من الخلف. ويجب أن تظل كل طبقة سليمة بعد التركيب. فقد يؤدي انسداد اللوح الخلفي، أو فقدان جهاز الانفلات، أو تشقق النافذة، أو استخدام مادة علبة غير مناسبة، أو تركيب مسمار لوح بطريقة مرتجلة إلى إبطال مفهوم السلامة.
| ميزة السلامة | الغرض الهندسي | صياغة طلب العرض الفني RFQ |
|---|---|---|
| حاجز واجهة صلبة | يفصل عنصر الضغط عن النافذة المواجهة للمشغل. | اطلب علبة بنمط أمان ذات واجهة صلبة. |
| ظهر خلفي للانفلات | يوفر مسار تنفيس خلفيًا عند فشل عنصر الضغط. | أكد وجود ظهر كامل للانفلات أو جهاز انفلات خلفي. |
| نافذة أمان | تقلل مخاطر شظايا النافذة مقارنة بالزجاج العادي. | حدد زجاج أمان مصفحًا أو متطلبًا مكافئًا. |
| الاتجاه الصحيح | يبقي مسار التنفيس بعيدًا عن الأشخاص والعوائق. | حدد اتجاه تركيب اللوحة أو الأنبوب أو الحامل. |
متى يكون اختيار مقياس الضغط بواجهة صلبة مبررًا؟
يكون اختيار مقياس الضغط بواجهة صلبة أكثر تبريرًا عندما تكون عواقب فشل المقياس أشد من فرق التكلفة البسيط مقارنة بالعلبة القياسية. ويُعد الغاز عالي الضغط سببًا شائعًا، لأن الغاز المضغوط يخزن طاقة كبيرة. كما يضيف البخار والزيت الساخن مخاطر حرارية، وقد تؤدي الأوساط المسببة للتآكل إلى ترقيق أنبوب بوردون. ويمكن أن تؤدي نبضات تصريف المضخة أو الضاغط إلى تسريع التعب. وقد تتطلب الخدمة في المناطق الخطرة أيضًا تصميم علبة تحفظيًا حتى عندما يكون الضغط الطبيعي متوسطًا.
ابدأ ببيانات الخدمة: الوسط، والضغط الطبيعي، والضغط الأقصى، ودورات الضغط، والاهتزاز، والتعرض المحيط، وما إذا كان المشغل يقرأ المقياس من مسافة قريبة. وبالنسبة للأوساط العدوانية أو اللزجة أو القابلة للتبلور، أضف مراجعة الختم الغشائي. وللحماية من النبضات، راجع دليل حماية مقياس الضغط من النبضات باستخدام مخمّد الضغط. ولأحداث فرط الضغط، راجع دليل الحماية من فرط ضغط مقياس الضغط.
تتضمن بيانات كتالوج Manogauge مقاييس ضغط من الفولاذ المقاوم للصدأ بخيارات مدى 0-100 MPa، وأحجام قرص Ø40-100 mm، وبنية من الفولاذ المقاوم للصدأ 304 / 316L، ووصلات G/PT/NPT 1/2. وتساعد هذه البيانات في إعداد قائمة مختصرة لعائلة المقاييس، لكن يجب أن يحدد طلب علبة الأمان نمط العلبة المطلوب والوثائق اللازمة.
جهز قائمة RFQ لمقياس ضغط آمنيرد مهندسونا خلال 24 ساعة→ASME B40.100 وEN 837-1 S3 وما لا تثبته المعايير
تساعد صياغة المعايير المشترين والموردين على مناقشة ميزات السلامة نفسها. ويُستخدم ASME B40.100 غالبًا في طلبات العروض الفنية RFQ بأمريكا الشمالية والتصدير، لتحديد مصطلحات مقاييس الضغط وأبعادها واختباراتها واعتبارات السلامة. كما يُشار إلى EN 837-1 غالبًا في مواصفات مقاييس أنبوب بوردون ذات الطابع الأوروبي، بما في ذلك مفاهيم أنماط الأمان مثل أجهزة الانفلات وبنية S3 ذات الواجهة الصلبة.
ومع ذلك، فإن مجرد الإشارة إلى معيار لا يثبت التوافق مع عملية محددة. فهي لا تؤكد أن الأجزاء الملامسة للوسط والمصنوعة من 316L تقاوم الوسط، أو أن الختم الغشائي غير ضروري، أو أن مسار التنفيس الخلفي غير مسدود، أو أن مدى المقياس قابل للقراءة، أو أن الشهادات تتوافق مع عقد الشراء. كما أنها لا تحل محل مراجعة مخاطر الموقع للأكسجين أو الهيدروجين أو الغاز الحامضي أو الأجواء القابلة للانفجار أو الأوساط السامة.
استخدم صياغة مثل: مقياس ضغط أمان بواجهة صلبة، وظهر خلفي للانفلات، ونافذة أمان مصفحة، ومرجع ASME B40.100 أو EN 837-1 S3، ومادة ملامسة للوسط، وسن توصيل، ومدى، وفئة دقة، وسائل تعبئة، وتهوية للعلبة، وشهادة معايرة. وتجنب طلب مقياس آمن فقط؛ فهذه العبارة غامضة جدًا بالنسبة للشراء والفحص.

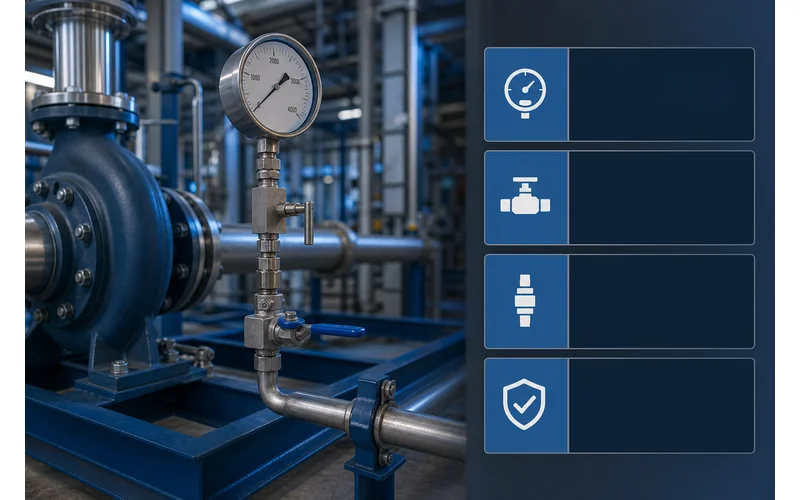

تفاصيل التركيب التي قد تضعف مقياس الأمان
قد يؤدي التركيب السيئ إلى تقويض علبة الأمان. إذ يحتاج مسار الانفلات الخلفي إلى خلوص كافٍ. ولا ينبغي تركيب المقياس بحيث يكون ظهره ملاصقًا للوحة، إلا إذا وفر تصميم اللوحة فتحة تنفيس مناسبة. كما يجب ألا تتحمل وصلة التثبيت إجهاد الأنبوب، وألا تُستخدم العلبة كمقبض عند إحكام الوصلة. وإذا كان المقياس مملوءًا بسائل، فيجب مراجعة درجة حرارة سائل التعبئة وتهوية العلبة والتوافق الكيميائي.
وتحتاج الملحقات إلى التدقيق نفسه. فالصمام يتيح عزل المقياس للصيانة، لكنه قد يخفي وجود ضغط حي إذا أُغلق دون قصد. ويمكن للمخمّد تقليل تذبذب المؤشر، لكنه قد ينسد. أما الختم الغشائي فيعزل الأوساط المسببة للتآكل أو اللزوجة، لكنه يضيف تساؤلات حول درجة الحرارة وسائل التعبئة وزمن الاستجابة. ويحمي السيفون مقياس البخار من درجة الحرارة، لكنه لا يحل محل تصميم تنفيس الضغط.
في الخدمات عالية الضغط أو الخطرة أو الحرجة، ينبغي لمهندس المشروع تحديد الاتجاه، ودعم الحامل، وخلوص التنفيس، وقواعد إبقاء الصمام مفتوحًا أو مغلقًا، وفترة المعايرة، ومعايير الاستبدال. ويُعد ثبات المؤشر مفيدًا للقراءة المحلية، لكنه لا يثبت أن نظام الضغط آمن.
قائمة التحقق لطلب عرض مقياس ضغط بواجهة صلبة
ينبغي أن يصف طلب العرض الفني RFQ الكامل لـاختيار مقياس ضغط بواجهة صلبة العملية، وليس مدى القرص فقط. أدرج الوسط، والضغط الطبيعي، والضغط الأقصى، والنبضات، ودرجة الحرارة، والتعرض المحيط، وموضع التركيب، والسن، والمادة الملامسة للوسط، ومادة العلبة، ومتطلب علبة الأمان، ومادة النافذة، والتعبئة بالسائل، والملحقات، والشهادات، والمعايير المستهدفة.
- حدد ما إذا كان الوسط سائلًا أو بخارًا أو غازًا مضغوطًا أو أكسجينًا أو هيدروجينًا أو أمونيا أو مبرّدًا أو زيتًا هيدروليكيًا أو مادة كيميائية مسببة للتآكل.
- أكد ما إذا كان الظهر الخلفي للانفلات يتمتع بخلوص مفتوح بعد التركيب.
- حدد سن NPT أو BSP أو G أو السن المتري، والتوصيل السفلي أو الخلفي، وأي متطلب للتركيب على لوحة.
- اطلب الرسومات عندما يكون المقياس داخل خزانة أو خلف العزل أو بالقرب من ممر المشغل.
- بالنسبة لمشاريع OEM أو التصدير الخاصة بـManogauge من Zhejiang, China، اطلب الرسم وبيان المواد ووثيقة المعايرة ومتطلبات التغليف قبل اعتماد العينة.
وبهذه المدخلات، يستطيع الموردون تسعير مقياس ضغط بواجهة صلبة يتوافق مع مستوى المخاطر، وليس فقط مع رقم الضغط المطبوع على القرص.
كيفية تحويل الأمان الأمامي ومسار الانفجار وعزل العملية وتصنيف المنطقة الخطرة وتعرّض المشغّل إلى مواصفة شراء
تبدأ المواصفة المفيدة من العملية وليس من اسم المنتج في الكتالوج. سجّل قيمة التشغيل العادية، والقيمتين الدنيا والعليا المحتملتين، وحالة الاضطراب، وتركيب الوسط، ودرجة حرارة العملية، وطريقة تركيب الجهاز. ثم حدّد ما يجب أن يراه المشغّل: قراءة محلية مستقرة، أو قيمة ذروة، أو ضغط تفاضلي، أو نقطة تبديل، أو قيمة ستتم مقارنتها بمرجع معاير. ويكتسب هذا التمييز أهمية لأن مقياس الضغط قد يكون دقيقًا ميكانيكيًا، لكنه غير مناسب عندما يكون عنصر الاستشعار أو الوصلة أو الاستجابة غير ملائمة للتركيب.
افصل بين الحالة المتوقعة باستمرار والحدث قصير المدة. وفيما يخص الأمان الأمامي ومسار الانفجار وعزل العملية وتصنيف المنطقة الخطرة وتعرّض المشغّل، قد يكون الحدث القصير أهم من القراءة المتوسطة، لكن لا ينبغي التعامل معه باختيار نطاق قرص أكبر دون دراسة. فالنطاق الأكبر يقلل قابلية القراءة وقد يزيد الخطأ عند نقطة التشغيل. وعلى العكس، قد يعرّض النطاق الضيق جدًا العنصرَ لحمل زائد متكرر. وثّق الدورة المتوقعة، والضغط الزائد المسموح به، والقراءة المطلوبة أثناء بدء التشغيل والإيقاف والتنظيف. وإذا لم تتوافر هذه القيم، فيجب أن يظل تحديد النطاق النهائي قرارًا هندسيًا خاصًا بالموقع.
وتستحق تفاصيل التركيب الاهتمام نفسه الذي يحظى به جسم المقياس. تحقّق مما إذا كانت نقطة أخذ الضغط معرضة للاهتزاز أو التذبذب أو المطرقة المائية أو الصدمة الحرارية أو التكاثف أو الغسل بالماء أو الأجواء المسببة للتآكل. وفّر صمام عزل عندما تتطلب الصيانة الآمنة ذلك، ولا تفكر في استخدام محبس مقياس أو سيفون أو مخمّد نبضات أو حاجز غشائي أو تركيب عن بُعد إلا بعد فهم تأثيره في الاستجابة والمعايرة. يجب أن يتطابق سن الوصلة مع المكوّن المقابل؛ فسنون NPT وBSP/G والسنون المترية ليست قابلة للتبادل لمجرد تشابه مقاسها الاسمي. لا تُجبر سنًا غير متطابق ولا تستخدم مادة إحكام للتعويض عن اختلاف المعيار.
قبل الاعتماد، اطلب الأدلة اللازمة فعليًا للعمل: الرسم الأبعادي، وإقرار المواد الملامسة للوسط، وبيان الدقة، وطريقة المعايرة، ومتطلبات اختبار الضغط، وتعليمات التغليف أو النظافة. لا تطلب الشهادات كبديل عن التحقق من كيمياء العملية أو تصنيف المخاطر. فقد تحدد المعايير ومواصفات العميل التصميم أو الاختبارات أو الوثائق، لكنها لا تثبت تلقائيًا التوافق مع كل تركيز أو درجة حرارة أو دورة تنظيف. وينبغي للمهندس المسؤول مواءمة ورقة بيانات الجهاز مع مخطط P&ID وترتيب الصمامات وإجراء الصيانة.
ينبغي أن يحدد التشغيل الأولي خط أساس. وبعد وضع العملية في حالة معروفة، سجّل قراءة المقياس، والقراءة المرجعية، ودرجة الحرارة، وحالة المضخة أو الضاغط، وأي تذبذب في المؤشر. أعد الفحص بعد وصول النظام إلى الحمل الطبيعي وبعد إيقاف مضبوط. فقد تكون نقطة الصفر المنجرفة أو الاستجابة البطيئة أو مسار النبض المسدود أو المؤشر الهادئ بشكل غير متوقع إشارات إلى عطل، لا دليلًا على الأداء الجيد. كما تجعل سجلات الاتجاه قرارات الاستبدال اللاحقة أكثر موثوقية، لأن الجهاز التالي يمكن تحديده بناءً على الخدمة الفعلية بدل افتراض عام مستمد من الكتالوج.
والخلاصة العملية فيما يخص الأمان الأمامي ومسار الانفجار وعزل العملية وتصنيف المنطقة الخطرة وتعرّض المشغّل هي اختيار سلسلة القياس الكاملة: عنصر الاستشعار، والمواد الملامسة للوسط، والنطاق، والدقة، والوصلة، والتركيب، وملحق الحماية، والوثائق. وتوضح صورة المنتج في هذه الصفحة تصميم مقياس Manogauge الفعلي المستخدم كمرجع؛ ولا تثبت أن التهيئة نفسها مناسبة لكل وسط أو ضغط. أكّد الطراز النهائي والأبعاد والخيارات المتاحة بالرجوع إلى ورقة البيانات الحالية قبل الشراء.
النقاط الرئيسية
- يستخدم مقياس الضغط بواجهة صلبة حاجزًا وواجهة تنفيس خلفية للانفلات لتقليل مخاطر الانفلات من جهة المشغل.
- يُعد ASME B40.100 وEN 837-1 S3 مرجعين مفيدين للمواصفات، لكنهما لا يغنيان عن فحوصات توافق العملية.
- يجب أن يظل الظهر الخلفي للانفلات خاليًا من العوائق بعد التركيب.
Related buyer pages
Explosion-proof pressure gauge manufacturerExplosion-proof gauge RFQs for oil & gas and chemical plant hazardous-area monitoring.
قراءات ذات صلة
- معيار EN 837-1 لمقاييس الضغط: فئة الدقة ودليل طلب التسعير
دليل EN 837-1 لمقاييس الضغط موجّه للمشترين: فئة الدقة، وأنماط الأمان S1/S2/S3، واختيار مدى القياس، والمقارنة مع ASME B40.100، وقائمة مستندات طلب التسعير.
- مقاييس ضغط البخار النظيف لعمليات SIP الدوائية
اختيار مقاييس ضغط البخار النظيف لعمليات التعقيم الموضعي في صناعة الأدوية: المواد الملامسة، والوصلات الصحية، والمعايرة، ونقاط المراقبة، وقائمة تدقيق طلب التسعير.
- دليل مراقبة الضغط في أنظمة التبريد بالأمونيا
دليل مراقبة ضغط أنظمة التبريد بالأمونيا: المدى والمواد ونقاط فرق الضغط والتركيب وحدود السلامة.
- سيفون مقياس ضغط البخار: الحلزوني أم على شكل U
لماذا يحتاج مقياس ضغط البخار إلى سيفون: كيف يحمي حاجز التكثيف أنبوب بوردون، والمقارنة بين السيفون الحلزوني وشكل U، والتعبئة والمدى.
الأسئلة الشائعة
ما هو مقياس الضغط بواجهة صلبة؟
يحتوي مقياس الضغط بواجهة صلبة على حاجز صلب بين عنصر الضغط والنافذة الأمامية، إضافةً إلى مسار انفلات خلفي يهدف إلى توجيه الانفلات بعيدًا عن جهة المشغل إذا فشل العنصر.
متى ينبغي تحديد علبة أمان بواجهة صلبة؟
حددها لخدمات الغاز عالي الضغط والبخار والأوساط الخطرة والخدمات المسببة للتآكل والنبضات القوية وتصريف الضواغط أو المضخات، وكذلك في أي موضع يقرأ فيه المشغل المقياس بالقرب من القرص.
هل يعني ASME B40.100 تلقائيًا أن المقياس آمن لعمليتي؟
لا. يوفر ASME B40.100 المصطلحات والاختبارات واعتبارات السلامة، لكن يجب على المشروع أيضًا تأكيد توافق الوسط ومدى الضغط ودرجة الحرارة والملحقات واتجاه التركيب والشهادات.
ما الخلوص المطلوب خلف الظهر الخلفي للانفلات؟
يجب ألا يسد الألواح أو الجدران أو الحوامل أو العزل أو الأجهزة الأخرى مسار الانفلات الخلفي. وينبغي تأكيد الخلوص الدقيق من خلال رسم المقياس وتخطيط الموقع.
ما الذي يتطلبه نمط الأمان EN 837-1 S3 بالإضافة إلى اللوحة الأمامية الصلبة؟
يحدد نمط الأمان S3 في EN 837-1 علبة ذات واجهة صلبة مع ظهر خلفي للانفلات أو فتحة تنفيس في الخلف. وعند تمزق أنبوب بوردون، يجب توجيه وسط العملية وشظايا العلبة بعيدًا عن المشغل. كما يجب أن تجتاز مادة العلبة وسماكة جدارها اختبار الانفجار عند 4× أو 5× من مدى الضغط الاسمي. اطلب من المورد إقرار مطابقة لـEN 837-1 S3، وليس مجرد ادعاء تجاري بعبارة «نمط أمان».
هل يمكن تركيب مقياس ضغط بواجهة صلبة في منطقة ATEX؟
تشير الواجهة الصلبة إلى حماية المشغل، وليس إلى الحماية من الاشتعال. ولا يكون المقياس ذو الواجهة الصلبة متوافقًا مع ATEX ما لم يكن حاصلًا على شهادة منفصلة. وبالنسبة للاستخدام في المناطق الخطرة، يجب أن يحمل المقياس أيضًا شهادة ATEX/IECEx، عادةً من الفئة 1G أو 2G، وأن تكون مادة علبته غير مولدة للشرر، وأن يتوافق مع مستوى حماية المعدات المعمول به. حدد «واجهة صلبة» و«معتمد وفق ATEX» كمتطلبين منفصلين عندما يكون التركيب في منطقة ذات جو قابل للانفجار.
