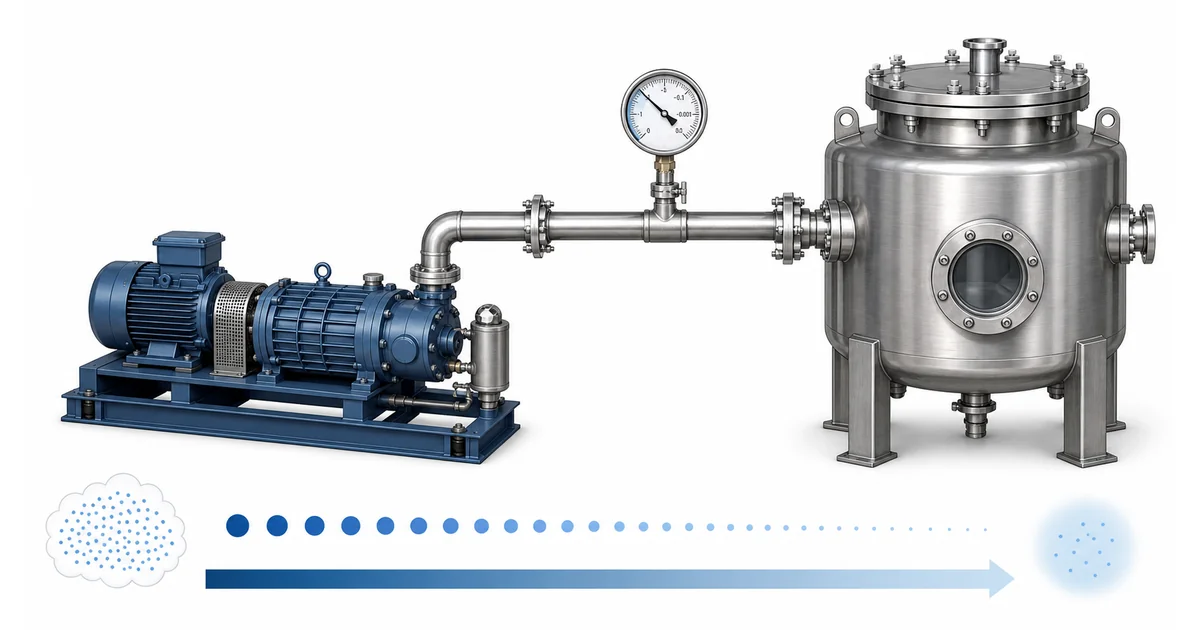

La selección de un vacuómetro sigue una lógica distinta a la de un manómetro de presión positiva, y las diferencias pasan desapercibidas porque el instrumento parece el mismo. La escala corre al revés, el alcance termina en la presión atmosférica en lugar de empezar en ella, el fluido puede hervir en lugar de comprimirse, y la resolución que puede dar una esfera mecánica se agota mucho antes de los niveles de vacío que preocupan a los ingenieros de proceso. Esta guía expone las cuatro referencias de presión y cómo leerlas, asocia los niveles de vacío con los elementos sensores según la clasificación ISO 3529, muestra cómo repartir el rango de un manómetro compuesto y dice con claridad dónde un vacuómetro mecánico debe ceder el paso a un instrumento electrónico.
Qué mide un vacuómetro y por qué no es un manómetro al revés

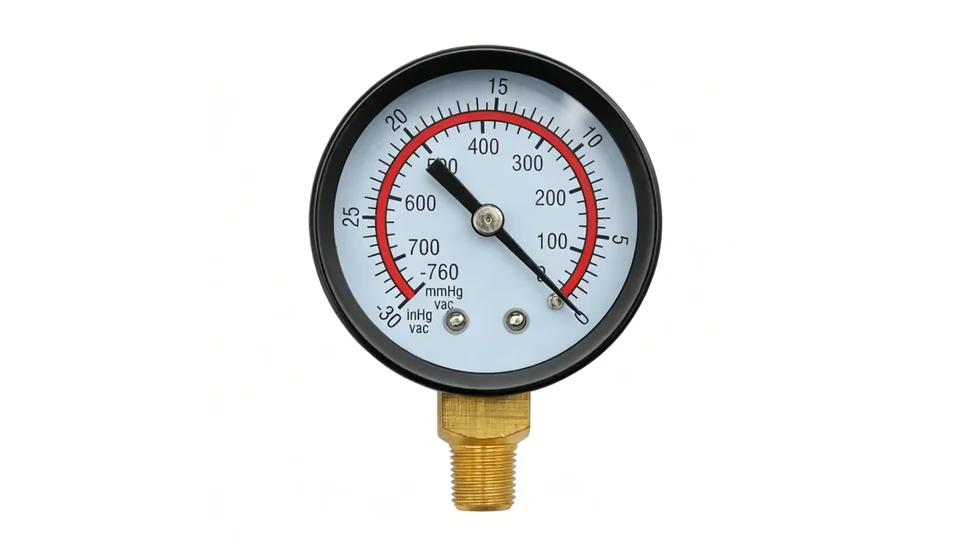

Un vacuómetro es un instrumento cuya escala lee por debajo de la presión atmosférica ambiente. Como cualquier manómetro, mide respecto a la atmósfera, de modo que su escala baja desde 0 hasta un mínimo teórico de −1 bar, el punto en que en el lado de proceso no queda nada. Esa frase contiene las tres diferencias que gobiernan la selección.
- El alcance está fijado por un extremo. Un manómetro de presión positiva admite cualquier fondo de escala; un vacuómetro puro termina siempre en −1 bar (−1000 mbar, −760 mmHg, −29,92 inHg), porque la presión atmosférica es el mayor diferencial disponible. No se puede comprar más alcance para mejorar la resolución.
- Cambia el modo de fallo. La sobrepresión revienta el elemento elástico hacia fuera; el vacío tira en sentido contrario, y un tubo Bourdon dimensionado para un rango positivo es comparativamente débil en esa dirección. Las excursiones repetidas a vacío pleno en un instrumento no preparado provocan un desplazamiento permanente del cero mucho antes de que haya daño visible.
- El fluido puede cambiar de estado. Bajar la presión baja el punto de ebullición. Líquidos perfectamente estables a 1 bar se evaporan de golpe en la línea de impulso bajo vacío, y los vapores vuelven a condensar en un tramo frío. En el lado positivo del mismo proceso no ocurre ninguna de las dos cosas.
La selección arranca por tanto con una pregunta que nunca surge en presión positiva: ¿hasta dónde llega realmente el vacío y puede una esfera mecánica resolverlo?
Ver rangos de vacuómetros y compuestosMás de 143 modelos de manómetros industriales→Cuatro referencias de presión en una tabla
La mayoría de los errores en especificaciones de vacío son errores de referencia: el número es correcto y el origen no. Se usan cuatro a diario, y el manómetro compuesto abarca dos de ellas.
| Referencia | Punto cero | Escala típica | Lectura a vacío pleno | Uso |
|---|---|---|---|---|
| Presión relativa | Atmósfera ambiente | 0 a +N bar | no aplica | Servicio ordinario de presión positiva |
| Vacío (relativa negativa) | Atmósfera ambiente | −1 a 0 bar, o 0 a −1000 mbar | −1 bar | Líneas de aspiración, bombas de vacío, sistemas de retención |
| Compuesta | Atmósfera ambiente | −1 a 0 a +N bar | −1 bar | Procesos que cruzan la atmósfera en ambos sentidos |
| Absoluta | Vacío perfecto | 0 a N bar a / mbar a | 0 bar a | Control del punto de ebullición, liofilización, lecturas independientes de la altitud |
La conversión que resuelve la mayoría de las discusiones: presión absoluta = presión relativa + presión atmosférica ambiente, tomando la atmósfera estándar como 1013,25 mbar. Un vacuómetro que marca −0,8 bar está por tanto en unos 213 mbar absolutos; una columna de destilación especificada a 100 mbar absolutos está en torno a −0,91 bar en una esfera de vacío.
La diferencia práctica entre vacío y absoluto es la estabilidad del origen. Un vacuómetro se refiere a la atmósfera que lo rodea, de modo que su lectura se mueve con el tiempo meteorológico y con la altitud del emplazamiento: a 1500 m la misma condición física se lee con decenas de milibares de diferencia. Cuando el proceso lo gobierna el punto de ebullición de un líquido, esa deriva del origen es inaceptable y la especificación correcta es un instrumento absoluto, no un vacuómetro con una corrección aplicada.
Niveles de vacío y el elemento sensor que les corresponde
El vacío se clasifica por décadas, habitualmente según el convenio ISO 3529 / DIN 28400. Los elementos elásticos — tubos Bourdon, cápsulas, membranas — miden una fuerza producida por una diferencia de presión, y esa fuerza desaparece a medida que la presión absoluta se acerca a cero. Es un techo físico, no una cuestión de calidad: elegir el elemento y elegir la tecnología son la misma decisión.
| Nivel de vacío | Presión absoluta | Medida adecuada | Aplicación típica |
|---|---|---|---|
| Vacío bajo (grueso) | 1000 a 1 mbar | Tubo Bourdon en la parte alta de la década; cápsula o membrana si hay que leer los últimos 100 mbar | Aspiración de bombas, transporte por vacío, llenado y envasado, manipulación por vacío, evacuación gruesa de refrigerante |
| Vacío medio (fino) | 1 a 10⁻³ mbar | Electrónica: Pirani / conductividad térmica, manómetro capacitivo | Liofilización, secado al vacío, desgasificación, prebombeo de recubrimiento |
| Alto vacío | 10⁻³ a 10⁻⁷ mbar | Medidores de ionización | Deposición de capa fina, instrumentación analítica |
| Ultra alto vacío | por debajo de 10⁻⁷ mbar | Medidores de ionización especiales | Investigación, cámaras de proceso de semiconductores |
Los instrumentos de esfera mecánica sirven por tanto la década de vacío grueso y nada por debajo. Dentro de esa década el elemento sigue importando. Un tubo Bourdon es rígido y da una indicación utilizable en el alcance −1 a 0 bar, pero apenas tiene sensibilidad en el último tramo hacia el vacío pleno. Una cápsula — dos membranas onduladas soldadas por el borde — se deforma con un diferencial pequeño y recorre mucho más por milibar; es la elección correcta cuando una escala como 0 a −600 mbar o un rango en milibares debe leerse con sentido. Si el fluido es agresivo o lleva partículas, se pasa a una construcción de membrana o con separador de membrana, por razones de material y no de sensibilidad.
Comparar elementos Bourdon, membrana y cápsula→Selección del manómetro compuesto: cómo repartir el rango
Un manómetro compuesto lee a ambos lados de la presión atmosférica, que es lo que necesita un proceso al que primero se hace vacío y luego se presuriza, o una línea de aspiración que puede pasar a positivo en una parada. El lado negativo está fijado en −1 bar. Solo el lado positivo es una elección, y se hace exactamente igual que en un manómetro positivo: tome la presión máxima previsible, aplique la regla de cálculo del rango y redondee al rango estándar superior.
La consecuencia que los ingenieros subestiman es lo que el lado positivo hace al lado de vacío. La clase de exactitud es un porcentaje del alcance completo, y en un compuesto ese alcance incluye 1 bar de vacío. Compare tres instrumentos que vigilan la misma condición de aspiración de −0,8 bar:
| Instrumento | Alcance total | Error admisible, clase 1,6 | Error en una lectura de −0,8 bar |
|---|---|---|---|
| Vacuómetro −1 a 0 bar | 1 bar | ±0,016 bar | ±2% |
| Compuesto −1 a +3 bar | 4 bar | ±0,064 bar | ±8% |
| Compuesto −1 a +24 bar | 25 bar | ±0,40 bar | ±50% |
Un compuesto −1/+24 bar es un instrumento perfectamente válido para confirmar que un sistema se ha vaciado y después se ha cargado. No es un instrumento para controlar un nivel de vacío, porque su error a −0,8 bar es la mitad de la lectura y su escala dedica en torno al 4% del arco al rango de vacío completo. La regla que sale de la tabla: cuanto más ancho el lado positivo, más grosero se vuelve el lado de vacío. Cuando hay que medir con exactitud tanto un vacío profundo como una presión positiva elevada, la respuesta son dos instrumentos y no una esfera compuesta muy amplia. Consulte la guía de selección de la clase de exactitud para convertir la clase en el error en su punto de trabajo.

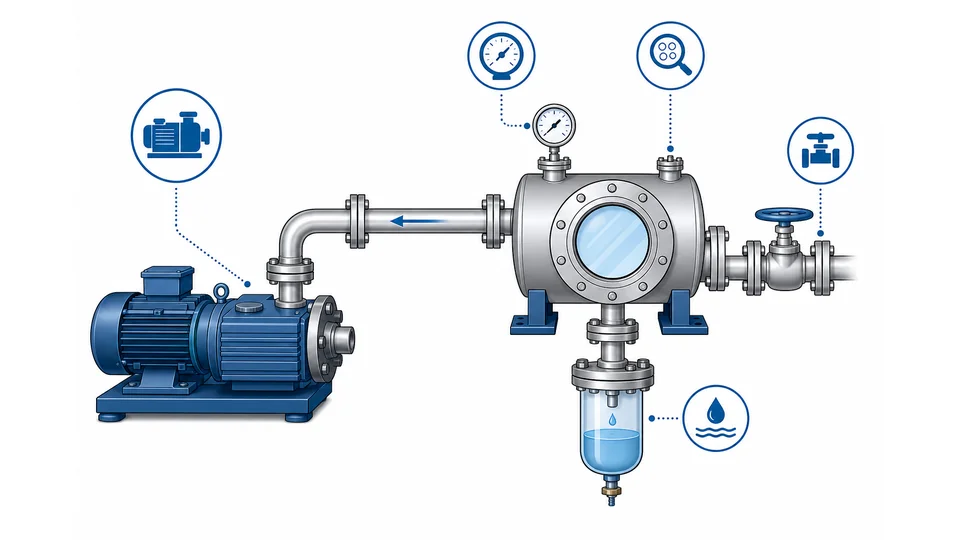

Comportamiento del fluido bajo vacío
Reducir la presión reduce el punto de ebullición, y la conexión al vacuómetro suele ser la parte más fría y muerta del sistema. En servicio aparecen tres consecuencias una y otra vez.
Vaporización y condensación en la línea
El agua hierve en torno a 45 °C a 100 mbar absolutos y hacia 7 °C a 10 mbar. En un proceso de secado al vacío o de evaporación, el líquido arrastrado a la línea de impulso se evapora y vuelve a condensar en el tramo más frío, dejando un tapón que amortigua la lectura o la bloquea por completo. Donde haya arrastre de líquido, monte el instrumento por encima de la toma, mantenga la línea corta y evite bolsas.
Vapores de disolvente y de proceso
El servicio de vacío en plantas químicas y farmacéuticas suele significar vapor de disolvente, que ataca elastómeros y puede permear uniones soldadas con estaño. Cuando el vapor es agresivo o el proceso debe permanecer libre de contaminación, un separador de membrana aísla el elemento tras una membrana soldada, con el líquido de llenado elegido por rango de temperatura y compatibilidad. Ojo al compromiso: el separador añade su propio error y ralentiza la respuesta, así que debe especificarse por motivos de material y no por defecto.
Partículas y arrastre
El transporte por vacío, el secado y la filtración mueven sólidos, y un tubo Bourdon se llena de polvo en lugar de obstruirse limpiamente. Las conexiones de membrana enrasada evitan el volumen muerto donde se acumulan los sólidos; si se instala un filtro en la línea de impulso, recuerde que un filtro parcialmente cegado convierte el manómetro en un promediador lento y la lectura se retrasará respecto a cualquier transitorio real.
La temperatura en la conexión merece la misma atención que en el lado positivo. El secado al vacío, la evaporación y los sistemas CIP llevan fluido caliente hasta el instrumento, y cada grado de desviación respecto a la temperatura de referencia añade un error que la clase de exactitud no incluye.
Caja, patrón de seguridad y límites mecánicos
Los patrones de seguridad definidos en EN 837-1 — incluida la caja de frente macizo con tapa posterior eyectable — existen para dirigir la energía liberada cuando un elemento de presión falla por sobrepresión. Se especifican desde el lado positivo de un compuesto y no son lo que protege a un instrumento en servicio de vacío. En el lado de vacío importan otros tres puntos:
- Confirme que el instrumento está calificado para vacío pleno. No todo instrumento de rango positivo tolera que se le lleve a −1 bar. En una línea que puede entrar en vacío al parar la bomba o al drenar, esa condición debe figurar en la hoja técnica, no darse por supuesta.
- Compruebe el venteo de la caja en instrumentos rellenos. Una caja rellena se sella para el transporte y se ventea en la puesta en marcha mediante una válvula de compensación. Si se deja sellada, los cambios de temperatura ambiente y la altitud desplazan el cero, un fallo especialmente confuso en una esfera de vacío, donde todo el alcance es solo 1 bar y un pequeño error de cero es un gran porcentaje.
- Respete el límite de sobrerrecorrido del elemento. Una aguja golpeada repetidamente contra el tope de vacío acabará mostrando un desplazamiento permanente del cero. Si el sistema hace fondo de escala de forma habitual, el rango o el tipo de elemento están mal elegidos.
El material de la caja y el grado de protección se eligen igual que en cualquier otro servicio: acero inoxidable si el ambiente es corrosivo o hay lavado, envolventes con grado IP a la intemperie y relleno de glicerina si el manómetro va montado sobre o junto a una bomba de vacío en marcha, una de las máquinas con más vibración de una sala técnica.
Dónde se usan realmente los vacuómetros y compuestos
Cuatro servicios concentran la mayor parte de la medida mecánica de vacío en la industria, y cada uno tiene un detalle de especificación fácil de pasar por alto.
Vigilancia de la aspiración de bombas
Un compuesto en la aspiración de una bomba centrífuga, típicamente −1 a +1,5 bar o −1 a +3 bar, muestra un filtro colmatado, una válvula de aspiración que se cierra o un nivel de suministro que baja antes de que la cavitación dañe el rodete. El instrumento no mide el NPSH, que es un margen calculado sobre la presión de vapor, pero la tendencia que muestra es el primer síntoma visible. Vea selección de manómetros para bombas centrífugas para saber cómo se emparejan los instrumentos de aspiración y de descarga.
Refrigeración y climatización
Los puentes de manómetros usan esferas compuestas porque la línea de baja entra en vacío durante la evacuación y en positivo durante el funcionamiento y la carga. La esfera compuesta confirma que la evacuación ha empezado y confirma después la carga; lo que no hace es calificar la evacuación. El trabajo con refrigerantes también condiciona los materiales en contacto y la escala, ya que los refrigerantes A2L requieren escalas presión-temperatura ajustadas a la mezcla concreta.
Secado al vacío, destilación y evaporación
Aquí la variable controlada es el punto de ebullición, que depende de la presión absoluta. Un vacuómetro referido a la atmósfera local sirve para vigilar la bomba, pero el instrumento de proceso debe ser absoluto, en mbar a, y normalmente electrónico en cuanto la consigna baja de unos 50 mbar.
Manipulación por vacío, envasado y transporte
Ventosas, transportadores por vacío y máquinas de envasado trabajan unos cientos de milibares por debajo de la atmósfera. Aquí un vacuómetro de cápsula en milibares es mucho más legible que una esfera Bourdon de −1 a 0 bar, porque todo el margen de trabajo ocupa la mayor parte de la escala en vez de un tercio.
Lo que un vacuómetro mecánico no puede decirle
Los límites siguientes merecen figurar en la especificación, porque cada uno ha llevado a culpar a un instrumento de un problema de proceso que nunca pudo ver.
- No puede calificar una evacuación profunda. Los objetivos de evacuación en refrigeración y farmacia se dan en micras de mercurio: 500 micras son 0,667 mbar absolutos, aproximadamente −1,013 bar relativos. En una esfera −1 a 0 bar con 1 bar de alcance, un instrumento clase 1,6 admite ±16 mbar, unas veinticuatro veces el objetivo completo. El instrumento correcto es un vacuómetro de micras de termistor o Pirani, y ningún tamaño de esfera ni clase lo cambia.
- No puede demostrar estanqueidad. Una aguja quieta indica que el sistema no pierde vacío lo bastante deprisa como para verse con la resolución del instrumento. La prueba de fugas es una medida de tasa de subida o con gas trazador.
- No distingue vacío de absoluto. Su origen se mueve con el tiempo meteorológico y con la altitud. Si el proceso es un punto de ebullición, use un instrumento absoluto.
- No confirma la compatibilidad del fluido, la presión máxima previsible ni la función de seguridad del lazo. Materiales en contacto, presión máxima alcanzable en caso de fallo y cualquier uso relacionado con la seguridad deben confirmarlos el ingeniero responsable del proceso.
Usados dentro de esos límites, los instrumentos mecánicos son la respuesta correcta para la década de vacío grueso: no necesitan alimentación, aguantan las condiciones de sala técnica y muestran una tendencia de un vistazo. Manogauge fabrica vacuómetros y manómetros compuestos en todo el rango de −1 bar a +600 bar, en esferas NS 50 a NS 160, con elementos Bourdon y de cápsula, cajas de acero e inoxidable, bajo un sistema de calidad ISO 9001 y conforme a las dimensiones y límites de clase de EN 837-1. Una selección de vacuómetro sólida se reduce a tres números confirmados — el vacío más profundo, la presión positiva más alta y la resolución que el proceso realmente necesita en el punto de trabajo — más una decisión honesta sobre si una esfera puede darla.
Puntos clave
- Un vacuómetro se refiere a la atmósfera y termina en -1 bar, así que su alcance es fijo; solo el lado positivo de un compuesto es una elección libre.
- La clase de exactitud se aplica al alcance completo: un compuesto -1/+24 bar en clase 1,6 admite ±0,4 bar, es decir ±50% de una lectura de -0,8 bar.
- Las esferas mecánicas sirven la década de vacío grueso (1000 a 1 mbar); por debajo de 1 mbar absoluto hace falta un instrumento Pirani o capacitivo.
- Un objetivo de evacuación de 500 micras equivale a 0,667 mbar absolutos, unas veinticuatro veces más fino de lo que resuelve una esfera clase 1,6: use vacuómetro de micras.
- Bajo vacío el fluido puede vaporizarse o condensar en la línea de impulso; la posición de montaje, los separadores de membrana y la protección frente a partículas importan más que en el lado positivo.
Lecturas relacionadas
- Clase de exactitud de manómetros: 4 variables clave
Selección de la clase de exactitud de un manómetro: qué error permiten las clases EN 837-1, cómo el alcance y el punto de trabajo cambian el error real.
- Requisitos del Manómetro para Rociadores: UL 393 y NFPA 25
Requisitos del manómetro para rociadores: por qué NFPA 13 exige un manómetro listado UL 393 o aprobado FM, cómo elegir rango y escala, y las reglas de reemplazo de NFPA 25.
- Cómo calcular el rango de un manómetro: regla del 75%
Calcule el rango de un manómetro paso a paso: divida la presión máxima entre 0,75 o 0,65, redondee al rango estándar y verifique el punto de trabajo.
- Guía de Selección de Manómetros para Refrigerante de Chiller
Cómo seleccionar manómetros para circuitos de refrigerante de chiller: alta presión, baja presión, compound, vacío Torr y CO2 — rangos, materiales, tipos de conexión y lista de verificación RFQ.
Preguntas frecuentes
¿Cuándo debe un técnico de climatización usar un compuesto y cuándo un vacuómetro independiente?
Use un compuesto siempre que la línea cruce la presión atmosférica en operación normal: una línea de baja de refrigeración que se evacúa en servicio y queda en positivo en marcha, o una aspiración de bomba que puede pasar a positivo al parar. Use un instrumento de vacío dedicado cuando la variable controlada sea el propio nivel de vacío, porque una esfera compuesta dedica al rango de vacío una fracción pequeña del arco y su error de clase, calculado sobre el alcance completo, suele ser mayor que la resolución necesaria.
¿Un compuesto de -1 a +24 bar mide realmente hasta -1 bar?
Llega mecánicamente a -1 bar, pero no resuelve allí. El error de clase se calcula sobre los 25 bar de alcance total, de modo que un instrumento clase 1,6 admite ±0,4 bar en cualquier punto de la esfera, la mitad del valor en una lectura de -0,8 bar. La zona de vacío ocupa además solo un 4% del arco de escala. Trate un compuesto amplio como confirmación de que hay vacío, y use un instrumento dedicado de -1 a 0 bar o en milibares cuando el número importe.
¿Cuál es la diferencia entre un vacuómetro y un manómetro absoluto?
Un vacuómetro se refiere a la atmósfera ambiente y marca 0 a presión atmosférica y -1 bar a vacío pleno. Un instrumento absoluto se refiere al vacío perfecto y marca unos 1013 mbar a a nivel del mar y 0 a vacío pleno. Como el origen del vacuómetro se mueve con el tiempo meteorológico y con la altitud, los procesos gobernados por el punto de ebullición -destilación, liofilización, evaporación- deben especificarse en mbar absolutos y no como una lectura de vacío con corrección.
¿Por qué la aspiración de una bomba necesita un vacuómetro o un compuesto?
El lado de aspiración trabaja por debajo de la presión atmosférica siempre que la bomba eleva desde un nivel inferior o aspira a través de una restricción, y un manómetro de rango positivo se queda en el tope sin mostrar nada. Un compuesto de -1 a +1,5 bar o de -1 a +3 bar hace visible como tendencia un filtro obstruido, una válvula de aspiración estrangulada o un nivel que baja, y esa es la advertencia práctica más temprana de cavitación. No mide el NPSH disponible, que se calcula a partir de la presión de vapor del líquido a su temperatura real.
¿Puede un compuesto normal verificar una evacuación de refrigerante a nivel de micras?
No. Los objetivos de evacuación se dan en micras de mercurio: 500 micras equivalen a 0,667 mbar absolutos, unos -1,013 bar relativos. Una esfera de -1 a 0 bar tiene 1 bar de alcance, así que incluso la clase 1,6 admite ±16 mbar de error, unas veinticuatro veces el objetivo completo. El compuesto del puente de manómetros muestra que la evacuación está en marcha; quien califica el resultado es un vacuómetro de micras de termistor o Pirani, y quien confirma que el sistema aguanta es una prueba de tasa de subida.
¿Qué elemento sensor conviene para un rango de vacío en milibares?
Una cápsula. Está formada por dos membranas onduladas soldadas por el borde y se deforma mucho más por milibar que un tubo Bourdon, de modo que ofrece una escala legible para rangos como 0 a -600 mbar o 0 a -1000 mbar. El tubo Bourdon es rígido y es la elección adecuada cuando el mismo instrumento debe cubrir además un rango positivo importante. Si el fluido es corrosivo, viscoso o lleva partículas, la decisión la marcan los materiales en contacto y se pasa a una construcción de membrana o con separador de membrana.
