La selección entre transmisor de presión y manómetro es una decisión práctica de instrumentación: la indicación local y los datos electrónicos cumplen funciones diferentes.

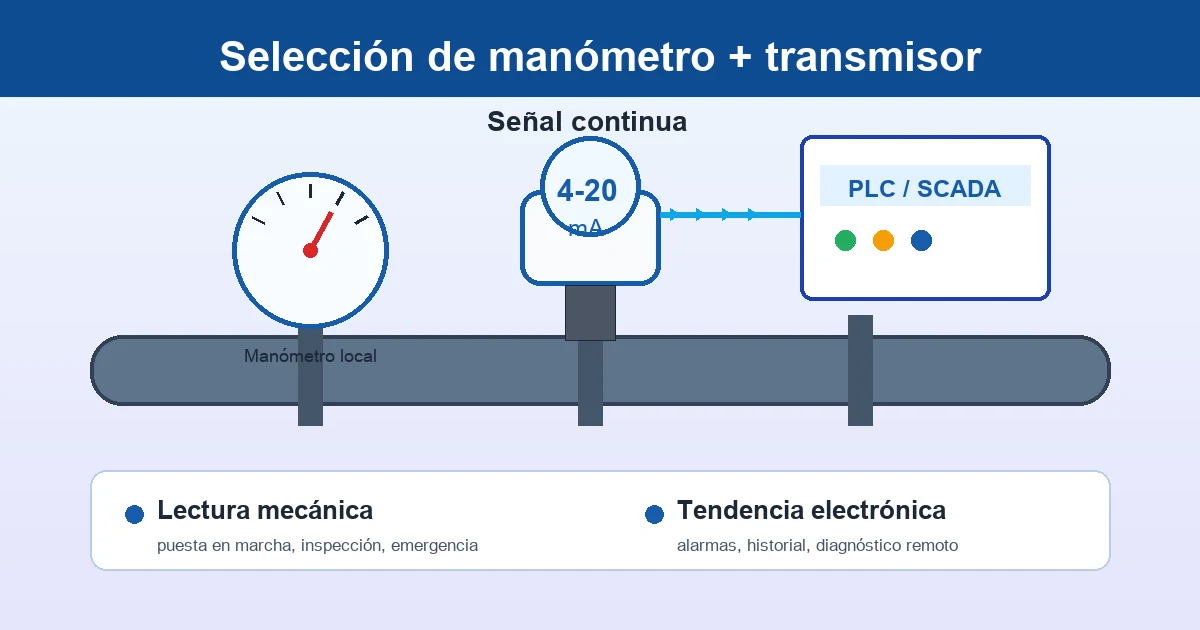

Qué demuestra un transmisor de presión y qué sigue demostrando un manómetro
La selección entre transmisor de presión y manómetro comienza con la función de medición, no con la imagen del producto. Un transmisor de presión es un instrumento electrónico: el elemento sensor convierte la presión del proceso en una señal eléctrica, normalmente 4-20 mA, HART, 0-10 V, RS-485 o una salida de bus de campo. Un manómetro mecánico es un instrumento indicador local: un elemento de tubo Bourdon, diafragma o cápsula desplaza una aguja sobre una esfera sin alimentación externa.
El transmisor es la mejor opción cuando el valor de presión debe convertirse en datos: alarmas, lógica de parada, secuenciación de bombas, registros de tendencias, detección de fugas, mantenimiento de filtros o diagnóstico remoto. El manómetro es más adecuado cuando un técnico necesita una confirmación local inmediata durante la puesta en marcha, el aislamiento, la limpieza de líneas, la entrega del mantenimiento o ante un fallo de alimentación y señal. La decisión profesional rara vez consiste en preguntarse «¿cuál es más moderno?». La pregunta correcta es «¿qué cuestión responde este instrumento y qué ocurre si la lectura es incorrecta?»
Revisar instalación de manómetros→Principio de medición: tubo Bourdon, elemento de diafragma y célula de medición electrónica
Un manómetro de tubo Bourdon utiliza un tubo curvado elástico que tiende a enderezarse cuando aumenta la presión interna. El mecanismo y la transmisión convierten ese pequeño desplazamiento en la rotación de la aguja. Es resistente, fácil de leer y adecuado para muchos rangos industriales, pero tiene piezas móviles y puede verse afectado por vibraciones, pulsaciones, sobrepresión y desgaste mecánico. Un manómetro de diafragma utiliza una membrana flexible, a menudo con un sello separador de diafragma cuando el medio es corrosivo, viscoso, cristalizante o sanitario. Los manómetros de cápsula se utilizan para indicación de presiones muy bajas o presión diferencial.
Un transmisor de presión normalmente utiliza una célula de medición extensométrica, piezorresistiva, capacitiva o cerámica. La salida del sensor se acondiciona mediante electrónica, compensación de temperatura y escalado. Esto lo hace útil para la monitorización continua, pero introduce requisitos que un manómetro mecánico no necesita: alimentación, cableado de señal, puesta a tierra, apantallamiento, grado de protección de la envolvente, compatibilidad electromagnética, resistencia del lazo y escalado del sistema de control.
Para los ingenieros de proceso, el aspecto práctico es el siguiente: un fallo del manómetro suele ser visible como salto de la aguja, desplazamiento del cero, empañamiento o mecanismo atascado; un fallo del transmisor puede aparecer como un valor congelado, una señal ruidosa, una unidad de ingeniería incorrecta, un escalado incorrecto en el PLC o una línea de impulsos obstruida que aún transmite una lectura estable pero falsa.
Selección entre transmisor de presión y manómetro según la aplicación
En líneas sencillas de agua, aire comprimido o servicios auxiliares no críticos, un manómetro mecánico puede ser suficiente cuando los operadores solo necesitan comprobaciones locales periódicas. En equipos automatizados, procesos por lotes, estaciones de bombeo remotas, centros de datos y alarmas de proceso relacionadas con la seguridad, normalmente se requiere un transmisor de presión porque el valor debe integrarse en el software PLC, SCADA, BMS o historiador.

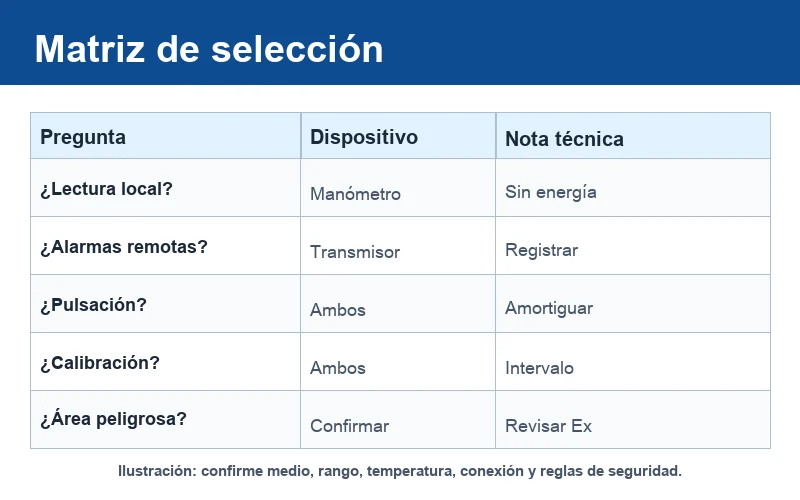

| Pregunta de la aplicación | Mejor punto de partida | Motivo técnico |
|---|---|---|
| ¿El operador necesita una lectura sin alimentación? | Manómetro mecánico | La esfera permanece visible durante la parada, el bloqueo y el venteo manual. |
| ¿El sistema necesita una alarma, una parada o una tendencia? | Transmisor de presión | La señal puede registrarse, compararse y utilizarse mediante la lógica de control. |
| ¿La línea vibra o presenta pulsaciones? | Manómetro con amortiguación; transmisor con respuesta adecuada | Las pulsaciones pueden dañar los mecanismos y generar señales electrónicas ruidosas. |
| ¿El medio es corrosivo, viscoso, cristalizante o sanitario? | Sello separador de diafragma con manómetro o transmisor | El material en contacto con el medio, el fluido de llenado y la facilidad de limpieza se convierten en la especificación principal. |
| ¿El área es peligrosa? | Confirmar el concepto de protección antes de utilizar dispositivos con alimentación | Un transmisor puede requerir aprobación Ex, seguridad intrínseca, barrera y cableado. |
Para conocer los detalles del montaje mecánico, consulte las mejores prácticas de instalación de manómetros. Para filtros, coladores y sistemas de membrana, consulte la guía de selección de manómetros de presión diferencial.
Solicitar revisión de especificaciónNuestros ingenieros responden en 24 horas→Tipos de señal, límites del cableado y por qué 4-20 mA sigue siendo habitual
La salida más común de un transmisor en aplicaciones industriales es 4-20 mA. Se utiliza ampliamente porque las señales de corriente toleran mejor la longitud del cable y la caída de tensión que las señales de tensión sencillas. Un cero vivo de 4 mA también ayuda a distinguir una lectura baja válida de un lazo interrumpido, según el diseño del sistema de control. HART añade comunicación digital sobre el lazo analógico, de modo que los técnicos pueden consultar el rango del dispositivo, la amortiguación, los diagnósticos o los datos de identificación sin sustituir la infraestructura de 4-20 mA. Las salidas de tensión, como 0-10 V, son más habituales en paneles de equipos a corta distancia. Las salidas RS-485, Modbus o de bus de campo aparecen en skids inteligentes o sistemas integrados, pero requieren disciplina de software y direccionamiento.
La selección de la señal es una cuestión de especificación, no una preferencia de catálogo. Los compradores deben definir la alimentación del lazo, la resistencia de carga máxima, la longitud del cable, la puesta a tierra del apantallamiento, el tipo de conector, la protección contra la entrada de agua y polvo, y si la señal debe fallar en valor alto, fallar en valor bajo o mantener el último valor. En un lazo de protección de bombas puede ser importante el tiempo de respuesta. En una aplicación de presión lenta en un tanque, la amortiguación puede resultar útil. En prensas hidráulicas, una señal muy rápida puede mostrar picos de presión, pero también puede sobrecargar la lógica de control con ruido si no se planifican el muestreo y el filtrado.
El rango, la sobrepresión, la precisión y el efecto de la temperatura deben analizarse conjuntamente
El rango del manómetro y el span del transmisor suelen seleccionarse demasiado tarde. En manómetros mecánicos, una regla habitual de ingeniería consiste en mantener la presión normal de funcionamiento alejada de los extremos inferior y superior de la esfera; muchas especificaciones sitúan el funcionamiento rutinario en la zona central de la escala, dejando margen para excursiones breves de presión. En transmisores, el span calibrado debe ajustarse a la banda útil del proceso, pero el sensor también debe soportar la presión máxima de trabajo, la presión de prueba y posibles eventos de sobrepresión.
La terminología de precisión debe leerse con atención. Un manómetro de esfera mecánico puede especificar la precisión como porcentaje del fondo de escala, mientras que un transmisor puede especificar la precisión de referencia, la banda de error total, el efecto de la temperatura, la estabilidad a largo plazo y la repetibilidad. Un transmisor con una precisión de referencia atractiva aún puede producir un error de campo mayor si cambia la temperatura ambiente, si el rango se reduce demasiado, si la línea de impulsos es deficiente o si la instalación genera vibraciones y tensiones térmicas.
Los requisitos de calibración son independientes de la precisión de catálogo. Defina el intervalo de calibración, la tolerancia de aceptación, la incertidumbre del instrumento de referencia y si se requiere un certificado trazable o acreditado. Para transmisores utilizados en control de procesos industriales, IEC 60770-1 describe métodos para evaluar el rendimiento de transmisores con salidas analógicas neumáticas o eléctricas. Para manómetros analógicos y accesorios, ASME B40.100 es una referencia relevante en Norteamérica. Para la terminología de trazabilidad de presión, los servicios de calibración de presión y vacío de NIST ofrecen un contexto útil. Referencias externas: IEC 60770-1, ASME B40.100, calibraciones de presión/vacío de NIST.
Accesorios de instalación: válvulas, amortiguadores, sifones, sellos separadores de diafragma y manifolds
La selección profesional de instrumentos de presión incluye los accesorios que rodean al instrumento. Una válvula de aislamiento permite a los técnicos retirar o calibrar un manómetro o transmisor sin despresurizar toda la línea. Un punto de purga o venteo ayuda a liberar la presión atrapada antes del mantenimiento. Un amortiguador o atenuador de pulsaciones puede proteger el mecanismo del manómetro y reducir el ruido de señal en bombas alternativas, compresores y sistemas hidráulicos. Un sifón protege un manómetro del vapor a alta temperatura mediante una barrera de condensado, pero debe instalarse y llenarse correctamente.
Un sello separador de diafragma aísla el instrumento del medio de proceso. Es útil para productos químicos corrosivos, líquidos viscosos, medios cristalizantes, aplicaciones alimentarias y farmacéuticas, lodos de aguas residuales o cualquier medio que no deba entrar en un tubo Bourdon o en la conexión de un transmisor. El sello añade sus propias variables de especificación: material del diafragma, conexión de proceso, fluido de llenado, longitud del capilar, temperatura ambiente, tiempo de respuesta y aptitud para vacío.
Para aplicaciones de presión diferencial, utilice un manifold adecuado, una válvula de igualación y un procedimiento seguro de venteo. Un par de manómetros independientes puede mostrar dos lecturas locales, pero un instrumento de presión diferencial propiamente dicho proporciona directamente la caída de presión y reduce los errores de lectura cuando la carga del filtro o la obstrucción de la membrana son las variables de mantenimiento.

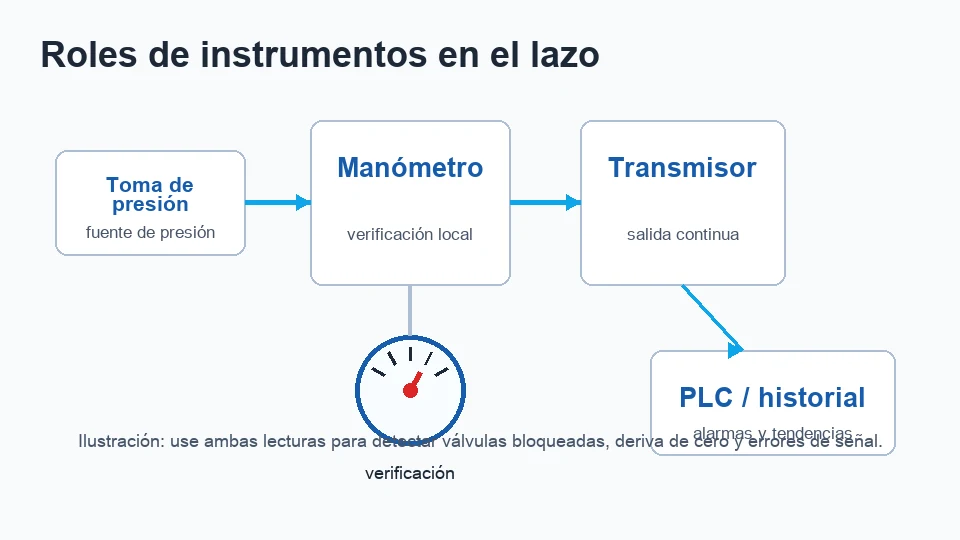

Diagnóstico de fallos: cómo comparar la lectura del manómetro local y del transmisor
Un conjunto de manómetro y transmisor es valioso porque las discrepancias ayudan al diagnóstico. Si la alarma del transmisor es alta pero el manómetro local indica normalidad, compruebe el escalado del PLC, el cero del transmisor, la configuración del rango, la obstrucción de la línea de impulsos, una línea congelada, la válvula de aislamiento cerrada y el ruido del cableado. Si el manómetro indica alta presión pero el transmisor es normal, compruebe si ambos instrumentos comparten el mismo punto de toma, si alguna válvula está cerrada, si la aguja del manómetro está doblada o si el manómetro ha sufrido daños por sobrepresión.
Si ambas lecturas son inestables, busque pulsaciones reales del proceso, cavitación de la bomba, oscilaciones del regulador, ciclos del compresor, bolsas de gas en líneas de líquido o golpe de ariete. Si ambas lecturas se desvían lentamente, compruebe los cambios de temperatura, la suciedad del proceso, el aire atrapado, problemas del fluido de llenado del sello separador, el amortiguador obstruido o la deriva de calibración. En sistemas hidráulicos, los picos de presión breves pueden dañar un manómetro aunque la presión media parezca aceptable; la especificación puede requerir un restrictor, un manómetro con relleno líquido, captura digital de picos o un transmisor con un rango de sobrepresión adecuado.
Qué no puede demostrar la selección entre transmisor de presión y manómetro
Los instrumentos de presión mejoran la visibilidad, pero por sí solos no demuestran que un proceso sea seguro. No sustituyen a las válvulas de alivio, las pruebas de presión, los enclavamientos de parada, la clasificación de áreas peligrosas, la validación sanitaria, el análisis SIL, los procedimientos operativos ni la aprobación de ingeniería. Un transmisor puede informar de un valor estable pero falso si la línea de impulsos está obstruida. Un manómetro puede parecer normal mientras la conexión de proceso está aislada. Un sello separador de diafragma puede proteger el instrumento, pero ralentizar la respuesta si el capilar y el fluido de llenado se han seleccionado incorrectamente.
Para aplicaciones de alta presión, alta temperatura, corrosivas, con oxígeno, amoníaco, hidrógeno, grado alimentario o atmósferas explosivas, confirme los materiales en contacto con el medio, el fluido del sello, el rango de presión, los requisitos de limpieza, la protección eléctrica y la documentación frente a las condiciones reales del sitio. Manogauge puede prestar asistencia en la selección de manómetros fabricados en Zhejiang con certificación ISO 9001 y en debates relacionados con los instrumentos, pero la idoneidad final debe ser aprobada por el ingeniero del proyecto, el responsable de seguridad de la planta o el licenciante del proceso.
Información relacionada: Bourdon, diafragma o cápsula: qué elemento de manómetro elegir y Selección de manómetros de presión diferencial: guía para filtros y presión estática.
Lista práctica para la solicitud de oferta de conjuntos combinados de manómetro y transmisor
Una solicitud de oferta útil debe mostrar las condiciones del proceso antes de que el proveedor prepare su propuesta. Incluya el medio de servicio, la presión normal, la presión máxima, la posibilidad de vacío, los ciclos de presión, la temperatura del proceso, la temperatura ambiente, las vibraciones, las pulsaciones, la posición de montaje, la rosca de conexión, el material en contacto con el medio, el material de la caja, la protección contra la entrada de agua y polvo, la señal de salida, la alimentación, la entrada de cable, la unidad de la esfera, el requisito de precisión, el documento de calibración, la identificación, el embalaje y el mercado de destino.
Para un conjunto combinado de manómetro y transmisor, defina también si ambos instrumentos comparten el mismo punto de toma, si se incluyen válvulas de aislamiento, si se requiere un manifold, si el transmisor se utiliza únicamente para control o monitorización y qué diferencia de lectura es aceptable durante la puesta en marcha. En la selección entre transmisor de presión y manómetro, el resultado profesional es una cadena de medición documentada: toma de proceso, aislamiento, accesorio de protección, elemento sensor, indicación local, señal electrónica, registro de calibración y procedimiento de mantenimiento. Cuando el requisito de medición queda fuera de los rangos de productos estándar, el equipo de Manogauge de fabricación personalizada de manómetros fabrica según las especificaciones.
Puntos clave
- Un manómetro mecánico y un transmisor de presión demuestran aspectos diferentes: visibilidad local del proceso frente a datos electrónicos del proceso.
- La selección profesional debe incluir el principio de medición, la señal de salida, el rango, la sobrepresión, el efecto de la temperatura, el documento de calibración y los accesorios de instalación.
- Los accesorios, como válvulas de aislamiento, amortiguadores, sifones, sellos separadores de diafragma y manifolds, suelen determinar si el instrumento sobrevivirá al proceso real.
- Un manómetro y un transmisor instalados conjuntamente pueden utilizarse con fines de diagnóstico: las discrepancias apuntan a errores de escalado, líneas de impulsos obstruidas, posición de válvulas, daños por sobrepresión o inestabilidad real del proceso.
- La selección entre transmisor de presión y manómetro mejora la visibilidad, pero no sustituye la protección mediante alivio, la validación, la revisión del área peligrosa ni la aprobación de ingeniería.
Related buyer pages
Explosion-proof pressure gauge manufacturerHazardous-area pressure gauge configurations for Zone 1/2 selection review.
Lecturas relacionadas
- Manómetros de 316L frente a latón: guía de corrosión
Seleccione las partes húmedas adecuadas para su manómetro. Compare la resistencia a la corrosión del acero inoxidable 316L y el latón en medios industriales.
- Selección de manómetro para refrigerante A2L R-454B
Selección de manómetro para A2L R-454B: manifold, tabla PT, puertos de servicio, rango y flujo seguro HVAC.
- Guía de monitoreo de presión en refrigeración con amoníaco
Guía de monitoreo de presión en refrigeración con amoníaco: rango, materiales, ΔP, instalación y límites de seguridad.
Preguntas frecuentes
¿Cuál es la principal diferencia técnica entre un transmisor de presión y un manómetro?
Un manómetro proporciona indicación visual local mediante un elemento sensor mecánico, como un tubo Bourdon o un diafragma. Un transmisor de presión convierte la presión en una señal electrónica, como 4-20 mA, HART o una salida digital, para un sistema de control.
¿Cuándo deben instalarse un manómetro y un transmisor en la misma línea?
Utilice ambos cuando los operadores necesiten confirmación local y el sistema de control también requiera alarmas, tendencias o enclavamientos. Las descargas de bombas, los depósitos de compresores, los skids hidráulicos, los auxiliares de calderas y los sistemas remotos de agua suelen beneficiarse de ambas lecturas.
¿Cómo debe seleccionarse el rango de un manómetro y un transmisor?
Defina la presión normal, la presión máxima de trabajo, la posible sobrepresión y los ciclos de presión. Un manómetro no debe funcionar permanentemente en los extremos de la esfera; el span del transmisor debe ajustarse a la banda útil del proceso y el rango de sobrepresión del sensor debe protegerlo frente a eventos anómalos.
¿Por qué pueden discrepar un transmisor de 4-20 mA y un manómetro?
Entre las causas habituales se encuentran un error de escalado del PLC, la deriva del cero del transmisor, una línea de impulsos obstruida o congelada, una válvula de aislamiento cerrada, puntos de toma diferentes, daños en la aguja del manómetro, un amortiguador obstruido o pulsaciones reales de presión.
¿Qué accesorios deben especificarse con los instrumentos de presión?
Especifique válvulas de aislamiento, puntos de purga o venteo, amortiguadores para pulsaciones, sifones para vapor, sellos separadores de diafragma para medios corrosivos o sanitarios y manifolds para servicios de presión diferencial cuando el proceso los requiera.
¿Pueden los instrumentos de presión sustituir a los dispositivos de seguridad?
No. Ayudan a mejorar la visibilidad y el control, pero no sustituyen a las válvulas de alivio, las pruebas de presión, los enclavamientos, la revisión del área peligrosa, la validación sanitaria ni la aprobación de ingeniería.
