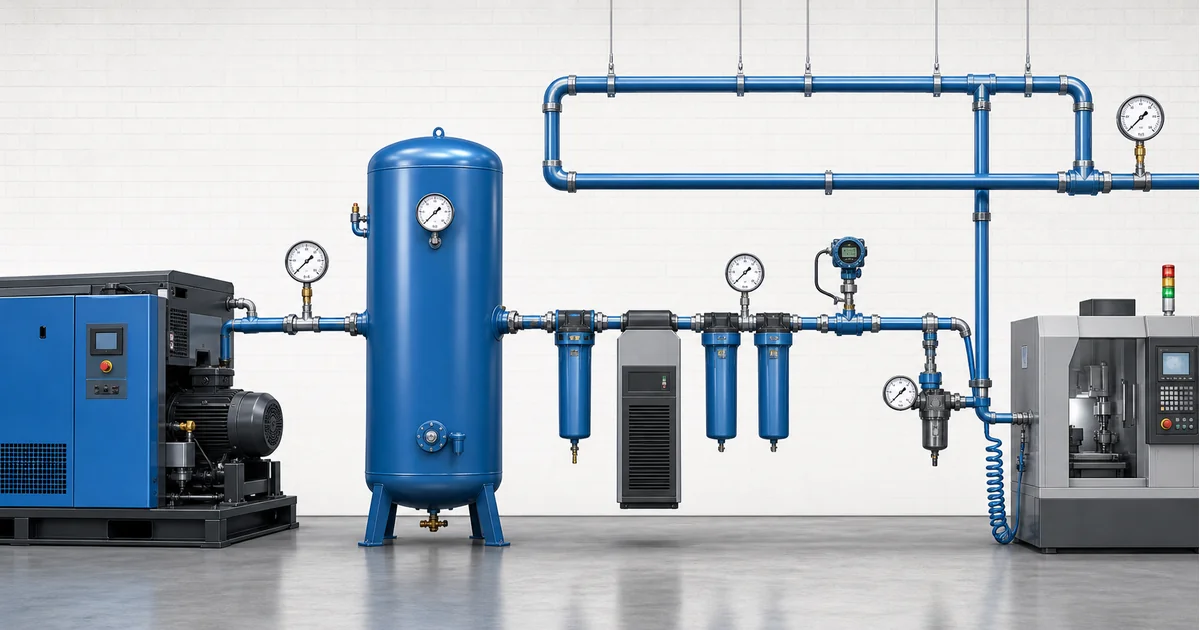

Выбор манометра для сжатого воздуха означает подбор местных манометров, дифференциальных показаний или преобразователей для системы с компрессором, ресивером, осушителем, фильтрами, распределительной сетью и редукторами у потребителей. Цель не только показать давление нагнетания. Правильные точки помогают находить падение давления, загрузку фильтров, дрейф редуктора, утечки и неподходящее давление до потери силы или скорости оборудования.
Что должен показывать правильный выбор манометра для сжатого воздуха
Выбор манометра для сжатого воздуха должен подтверждать, что каждая часть пневмосистемы имеет достаточное давление для выполнения своей функции. Манометр на нагнетании компрессора показывает, какое давление может создать установка. Манометр на ресивере отображает давление накопленного воздуха. Манометры до и после осушителей или фильтров показывают, находится ли перепад давления в норме или растет. Манометр на регуляторе подтверждает давление, подаваемое на пневмоинструмент, клапаны, цилиндры или упаковочные машины.
Институт сжатого воздуха и газа (CAGI) определяет падение давления как потерю давления в системе сжатого воздуха или ее компоненте из-за трения или сужения проходного сечения. Справочник Министерства энергетики США также рассматривает утечки и избыточное давление в системе как проблемы энергоэффективности; более низкое давление снижает объем утечек через отверстия. Для получения дополнительной информации см. библиотеку ресурсов CAGI и справочник DOE по сжатому воздуху.
Основной ключевой фразой для этой статьи является выбор манометра для сжатого воздуха. Связанные термины включают падение давления сжатого воздуха, манометр для пневмосистемы, дифференциальный манометр для фильтра и мониторинг давления воздуха в точке потребления.
Смотреть манометры из нержавеющей сталиБолее 143 промышленных моделей→Точки контроля давления: от компрессорной до места применения

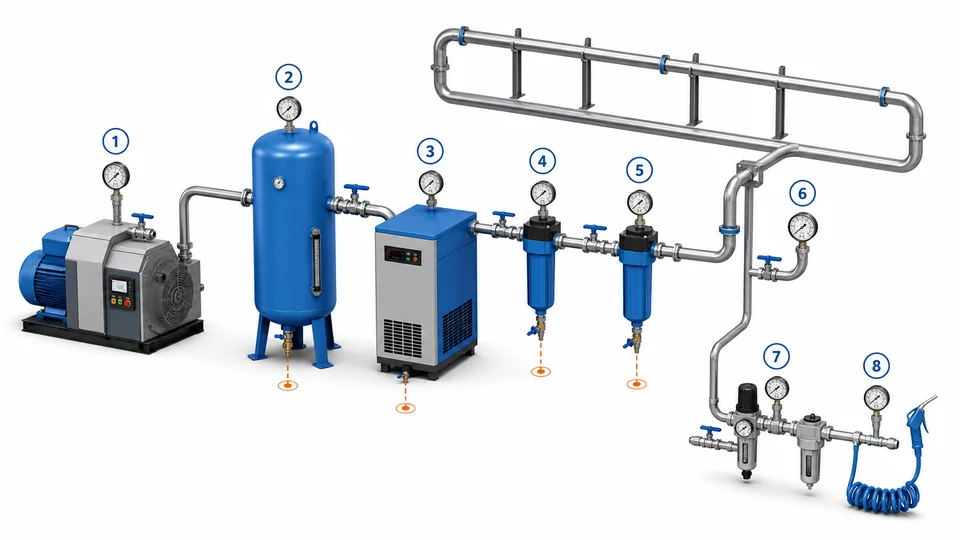

При диагностике проблем со сжатым воздухом используйте показания нескольких приборов. Сообщение о низком давлении на станке может быть вызвано настройками компрессора, давлением во влажном ресивере, падением давления в осушителе, грязными фильтрами, недостаточным диаметром труб, закрытыми клапанами, утечками, настройкой регулятора или засоренным шлангом инструмента. Один манометр не сможет разделить эти причины.
| Место установки | Что проверяют показания | Требования к манометру |
|---|---|---|
| Нагнетание компрессора | Давление управления установкой и режимы загрузки/разгрузки | Диапазон выше нормальной зоны регулирования, учет вибрации |
| Выход ресивера | Накопленный технологический воздух перед подготовкой или распределением | Легко читаемый показывающий манометр, запорный клапан |
| Осушитель и фильтры | Перепад давления и степень загрязнения элемента | Два манометрa или дифференциальный индикатор на одном компоненте |
| Кольцевая магистраль / удаленный коллектор | Давление в распределительной сети при производственной нагрузке | Надежный манометр или преобразователь для регистрации трендов |
| Регулятор в точке потребления | Фактическое давление, подаваемое на инструменты или цилиндры | Компактный манометр, соответствующий диапазону на выходе регулятора |
При сравнении показаний манометров фиксируйте состояние компрессора, потребление воздуха, статус осушителя и положение нижестоящих клапанов. Карта давлений, созданная во время чистой и стабильной работы, становится базовой линией для будущего технического обслуживания.
Сначала рассчитайте бюджет падения давления, затем установите манометры до и после каждого элемента
Каждый компонент между компрессором и инструментом потребляет давление, и единственный способ увидеть, куда оно уходит — это установить манометры до и после каждого компонента. Практичный подход заключается в составлении бюджета падения давления до заказа манометров: допуск на концевой охладитель и сепаратор, допуск на осушитель, допуск на каждую ступень фильтрации, допуск на распределительную магистраль и то, что остается в точке потребления. Как только бюджет зафиксирован на бумаге, пара манометров либо подтверждает его, либо выявляет элемент, параметры которого отклонились от нормы.
| Точка измерения | Допуск, обычно используемый при проектировании систем | На что обычно указывает большее падение давления |
|---|---|---|
| Концевой охладитель и влагоотделитель | Около 0.1-0.2 bar | Загрязнение поверхностей охладителя, высокая температура охлаждающей воды или окружающей среды |
| Рефрижераторный или адсорбционный осушитель | Около 0.2-0.3 bar | Загрязнение элемента, недостаточная производительность осушителя для фактического расхода, неисправность продувки или клапана |
| Каждая ступень фильтрации | Около 0.1 bar для чистого; замена элемента при значении из паспорта фильтра, часто 0.3-0.6 bar | Насыщение элемента, унос масла из компрессора, неправильный класс фильтрации для данной задачи |
| Распределительная магистраль, от коллектора до удаленной точки | Часто поддерживается ниже 0.1-0.2 bar за счет выбора диаметра труб | Заниженный диаметр труб, частично закрытый запорный клапан, утечки или разрыв кольцевой магистрали, образующий тупик |
| Шланг, быстроразъемное соединение и БПВ у инструмента | Сильно варьируется и часто является самой большой единичной потерей | Заниженный размер муфты, длинный шланг или шланг малого диаметра, регулятор настроен слишком низко для потребности инструмента в воздухе |
Приведенные выше цифры являются плановыми допусками, используемыми при проектировании систем, а не стандартными требованиями. Об этом стоит сказать прямо, поскольку для сжатого воздуха существует стандарт, на который часто ссылаются не по делу: ISO 8573-1 классифицирует чистоту сжатого воздуха по частицам, воде и маслу. Он не устанавливает предел падения давления, давление распределения или класс точности манометра. Эти данные берутся из паспортов оборудования и собственных целей предприятия по энергоэффективности.
Коммерческий аргумент в пользу измерений прост. Повышение давления нагнетания компрессора для компенсации сужения, которое никто не локализовал, приводит к постоянным затратам энергии, и согласно широко используемому эмпирическому правилу, потери составляют примерно 6-7 процентов дополнительной мощности компрессора на каждый дополнительный bar давления нагнетания. Эта цифра меняется в зависимости от типа машины и режима управления, поэтому рассматривайте ее как порядок величины для экономического обоснования, а не как гарантированную экономию, и сверяйте с данными производителя компрессора для конкретной установки.
Что касается самого перепада, то на показания специализированного дифференциального манометра реагировать проще, чем вычитать вручную два отдельных показания, к тому же это устраняет накопленную погрешность двух приборов; компромиссы изложены в руководстве по выбору дифференциальных манометров для фильтров. Там, где показания нужны лишь для подтверждения того, что система находится в заданном диапазоне, достаточно манометра класса точности 2.5 с рабочим значением около середины шкалы, а выбор класса точности показывает, где стоит, а где не стоит переплачивать за более высокий класс.
Диапазон, точность и конструкция манометров для сжатого воздуха
Большинство заводских систем сжатого воздуха работают в диапазонах bar или psi, которые значительно ниже, чем в гидравлических системах, но манометр все равно должен соответствовать максимально допустимому давлению, давлению на выходе регулятора и ожидаемым пульсациям. Манометр, нормальные показания которого находятся около середины шкалы, легче считывать, чем тот, который работает около нуля или полной шкалы. Для выходов регуляторов узкий диапазон может улучшить читаемость; для точек нагнетания ресивера или компрессора важнее запас по избыточному давлению.
Точность должна соответствовать принимаемому решению. Манометра для общего технического обслуживания может быть достаточно для визуальных проверок, в то время как для устранения неполадок с падением давления на фильтре или проверки настройки регулятора может потребоваться более высокая точность или откалиброванный цифровой манометр. Размер циферблата должен соответствовать расстоянию считывания: Ø40 mm может подойти для компактного регулятора, тогда как Ø63-100 mm удобнее для компрессорных станций и коллекторов.

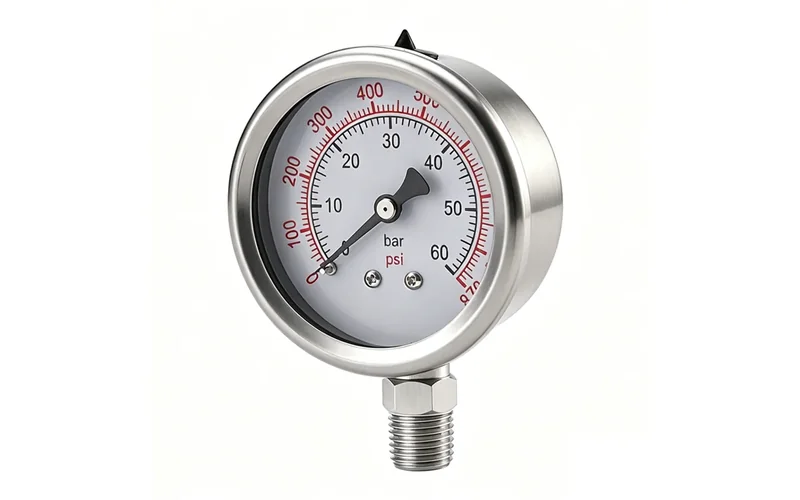

В каталоге продукции Manogauge представлен манометр из нержавеющей стали ZX-01-R с вариантами диапазона 0-100 MPa, размерами циферблата Ø40-100 mm, материалами из нержавеющей стали 304 / 316L, точностью ±1.0 / 1.6% и вариантами присоединения G/PT/NPT 1/2. Для пневматического оборудования с сильной вибрацией перед заказом рассмотрите линейку виброустойчивых манометров.
Арифметика, стоящая за этими процентами, стандартные ряды диапазонов и три практических примера изложены в статье как рассчитать диапазон манометра.
Подготовить RFQ для манометра сжатого воздухаНаши инженеры отвечают в течение 24 часов→Материалы, влажность и особенности монтажа
Сжатый воздух не всегда является чистым и сухим. Конденсат, унос компрессорного масла, чистящие химикаты, влажность наружного воздуха и мусор из алюминиевых или стальных труб могут повлиять на срок службы манометра. В пневматических системах могут использоваться как латунные, так и нержавеющие детали, контактирующие со средой, но окончательный выбор должен зависеть от качества воздуха, химического состава конденсата, стандартов предприятия и риска коррозии или воздействия моющих средств.
Устанавливайте манометры с запорным клапаном там, где предполагается техническое обслуживание. Избегайте мест, где манометр блокирует проход, создает помехи или задерживает конденсат так, что он может замерзнуть. Тип резьбы должен быть указан четко; резьбы NPT, BSP, G и метрические не взаимозаменяемы. Информацию о рисках уплотнения см. в руководстве по резьбовым соединениям манометров. При пульсациях на компрессорах или быстродействующих клапанах ознакомьтесь с защитой от пульсаций и демпферами.
Не стоит полагать, что манометр с глицериновым заполнением всегда лучше. Заполнение может стабилизировать движение стрелки, но оно также изменяет температурное поведение и условия обслуживания. Системы с обогащенным кислородом, специальными газами или безмасляным воздухом для чистых помещений требуют отдельной проверки на чистоту.
Чего не могут показать показания давления
Манометр не измеряет расход, точку росы, содержание масла, класс частиц, эффективность компрессора или объем утечек. Нормальное давление в ресивере может присутствовать, в то время как самый удаленный станок испытывает нехватку воздуха во время пикового потребления. Низкое давление на инструменте может быть вызвано шлангом малого сечения, даже если коллектор в порядке. Высокое давление на компрессоре может скрывать неоправданный расход энергии, если регуляторы и утечки компенсируют плохую систему распределения.
Для пневматических систем с высоким уровнем риска или критичных к качеству показания давления следует комбинировать с расходомерами, мониторингом точки росы, обследованиями на предмет утечек, записями о техническом обслуживании фильтров и данными о циклах машин. Не используйте фотографии из каталога для выводов о сертификации, безмасляной чистоте или допусках по безопасности. Manogauge — производитель из Чжэцзяна с системой менеджмента качества ISO 9001 и опытом экспорта, но окончательный выбор манометра для сжатого воздуха должен быть подтвержден в соответствии со стандартами предприятия и фактическими условиями эксплуатации.

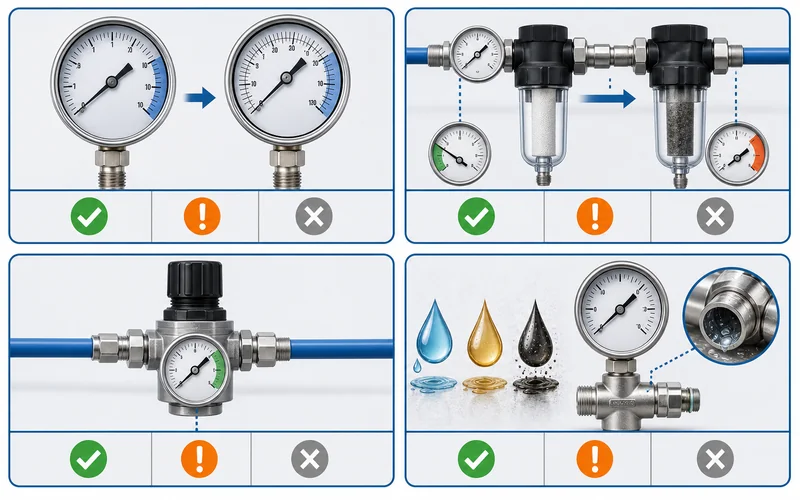

Чек-лист для заказа (ЗКП) манометров для сжатого воздуха
Полезный запрос коммерческого предложения (ЗКП) должен описывать каждую точку измерения, а не запрашивать универсальный воздушный манометр. Укажите рабочее давление, максимальное давление, единицы измерения, зону регулирования компрессора, модель осушителя и фильтра, уставку на выходе регулятора, уровень вибрации, трубное присоединение и расстояние считывания.
- Укажите, предназначен ли манометр для нагнетания компрессора, ресивера, осушителя, фильтра, кольцевой магистрали, ответвления или регулятора в точке потребления.
- Укажите требования к шкале (bar, psi, MPa или двойная шкала) и необходимость документов о калибровке/поверке.
- Подтвердите сухое или гидрозаполненное исполнение, диаметр циферблата, класс точности, материал корпуса, материал контактирующих деталей и материал стекла.
- Определите стандарт резьбы и ориентацию монтажа: радиальное (снизу), осевое (сзади), панельное, на клапанном блоке или корпусе регулятора.
- Для перепада давления на фильтре решите, требуются ли два манометра, дифференциальный манометр или преобразователь давления.
С этими деталями выбор манометра для сжатого воздуха становится решением по техническому обслуживанию, основанным на фактических данных о давлении, а не догадкой, основанной на размере трубы.
Информацию о мониторинге давления сжатого воздуха на уровне системы — приборах компрессорной станции, перепаде давления на осушителях и фильтрах, а также управлении давлением в точках потребления — см. в руководстве по мониторингу давления сжатого воздуха.
Ключевые моменты
- Один манометр не может диагностировать жалобу на низкое давление: настройки компрессора, давление в ресивере, перепад на осушителе и фильтре, размер труб, утечки и настройки регулятора вызывают один и тот же симптом.
- Манометры до и после осушителей и фильтров превращают падение давления в сигнал для технического обслуживания, показывая, находится ли перепад в норме или растет.
- Выбирайте диапазон так, чтобы рабочее показание находилось около середины шкалы; манометр, работающий около нуля или полной шкалы, труднее считывать, и он служит меньше.
- Давление ничего не говорит о расходе, точке росы, содержании масла или классе частиц — нормальное давление в ресивере может сосуществовать с нехваткой воздуха на станке в конце линии.
