Выбор между датчиком давления и механическим манометром — это практическое решение по КИП. Манометр дает местное визуальное показание, а датчик давления преобразует давление процесса в электрический сигнал, например 4-20 мА, HART или цифровой выход для PLC, SCADA либо архива данных. На насосах, компрессорах, гидравлических системах, водоподготовке и технологических линиях часто нужны оба прибора с разными ролями.
Что подтверждает датчик давления и что по-прежнему подтверждает манометр

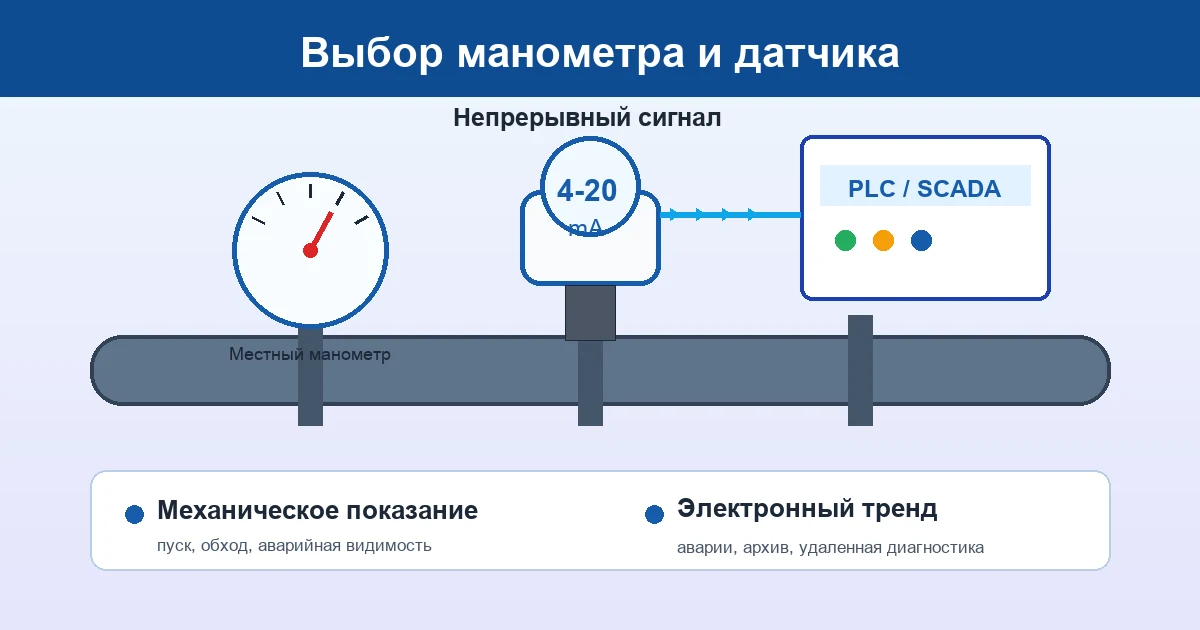

Выбор между датчиком давления и манометром начинается с измерительной задачи, а не с фотографии изделия. Датчик давления — электронный прибор КИП: чувствительный элемент преобразует давление технологической среды в электрический сигнал, обычно 4-20 mA, HART, 0-10 V, RS-485 или сигнал полевой шины. Механический манометр — локальный показывающий прибор: трубчатая пружина Бурдона, мембранный или капсульный элемент перемещает стрелку по шкале без внешнего питания.
Датчик предпочтителен, когда значение давления должно стать данными: использоваться для сигнализации, аварийного отключения, управления последовательностью работы насосов, регистрации трендов, обнаружения утечек, обслуживания фильтров или удаленной диагностики. Манометр лучше подходит, когда специалисту требуется немедленно проверить давление на месте при пусконаладке, изоляции участка, промывке линии, передаче оборудования в обслуживание или при отказе питания и сигнала. Профессиональный выбор редко сводится к вопросу «что современнее?». Важно определить: «на какой вопрос отвечает этот прибор и что произойдет, если его показания окажутся неверными?»
Проверить рекомендации по установке манометра→Принцип измерения: трубка Бурдона, мембранный элемент и электронная измерительная ячейка
Манометр с трубкой Бурдона использует упругую изогнутую трубку, которая стремится выпрямиться при повышении внутреннего давления. Передаточный механизм преобразует небольшое перемещение в поворот стрелки. Такой прибор прочен, прост для считывания показаний и подходит для многих промышленных диапазонов, однако имеет подвижные детали и может подвергаться воздействию вибрации, пульсаций, избыточного давления и механического износа. Мембранный манометр использует гибкую мембрану; при работе с коррозионными, вязкими, кристаллизующимися или санитарными средами часто применяется мембранный разделитель. Капсульные манометры используют для индикации очень низкого или дифференциального давления.
Датчик давления обычно оснащается тензометрической, пьезорезистивной, емкостной или керамической измерительной ячейкой. Выходной сигнал сенсора обрабатывается электроникой с температурной компенсацией и масштабированием. Это делает прибор полезным для непрерывного мониторинга, но добавляет требования, которых нет у механического манометра: источник питания, сигнальная проводка, заземление, экранирование, степень защиты корпуса, электромагнитная совместимость, сопротивление нагрузки и масштабирование в системе управления.
Для инженера по процессам практический вывод таков: отказ манометра часто виден по скачкам стрелки, смещению нуля, запотеванию или заклиниванию механизма; отказ датчика может проявляться как застывшее значение, зашумленный сигнал, неправильная единица измерения, ошибочное масштабирование PLC или забитая импульсная линия, которая по-прежнему передает стабильное, но ложное показание.
Выбор датчика давления или манометра по применению
Для простых линий воды, сжатого воздуха или некритичных инженерных систем механического манометра может быть достаточно, если операторам требуется лишь периодический локальный контроль. Для автоматизированного оборудования, периодических процессов, удаленных насосных станций, дата-центров и технологических сигналов безопасности обычно требуется датчик давления, поскольку значение должно поступать в программное обеспечение PLC, SCADA, BMS или системы архивирования.

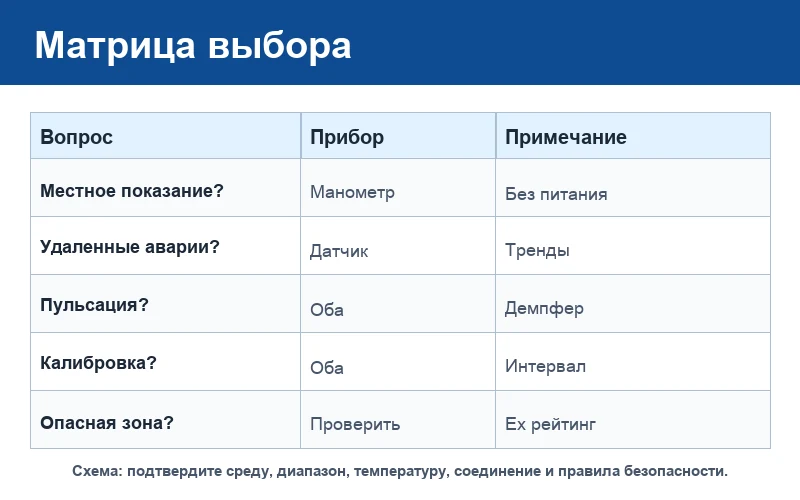

| Вопрос по применению | Оптимальная отправная точка | Техническая причина |
|---|---|---|
| Нужно ли оператору считывать показания без питания? | Механический манометр | Шкала остается видимой во время останова, блокировки оборудования и ручного сброса давления. |
| Нужны ли системе сигнализация, отключение или регистрация тренда? | Датчик давления | Сигнал можно регистрировать, сравнивать и использовать в логике управления. |
| Подвержена ли линия вибрации или пульсациям? | Манометр с демпфированием; датчик с подходящим быстродействием | Пульсации могут повредить механизм и создать зашумленный электронный сигнал. |
| Среда коррозионная, вязкая, кристаллизующаяся или санитарная? | Мембранный разделитель с манометром или датчиком | Главными параметрами спецификации становятся материал смачиваемых частей, заполняющая жидкость и возможность очистки. |
| Зона взрывоопасная? | До применения приборов с питанием подтвердите концепцию взрывозащиты | Для датчика могут потребоваться Ex, искробезопасность, барьер и согласование проводки. |
Подробности механического монтажа см. в руководстве по лучшим практикам установки манометров. Для фильтров, сетчатых фильтров и мембранных систем ознакомьтесь с руководством по выбору дифференциального манометра.
Запросить проверку спецификации манометра и датчикаНаши инженеры отвечают в течение 24 часов→Типы сигналов, ограничения проводки и почему 4-20 mA по-прежнему широко применяется
Наиболее распространенный выходной сигнал датчика в промышленности — 4-20 mA. Его широко используют, поскольку токовые сигналы лучше переносят длину кабеля и падение напряжения по сравнению с простыми сигналами напряжения. «Живой ноль» 4 mA также помогает отличить корректное низкое показание от обрыва цепи — в зависимости от архитектуры системы управления. HART добавляет цифровую связь поверх аналогового контура, поэтому специалисты могут считывать диапазон прибора, демпфирование, диагностические данные или тег без замены существующей инфраструктуры 4-20 mA. Выходы напряжения, например 0-10 V, чаще применяются в шкафах оборудования с небольшой длиной соединения. RS-485, Modbus и полевые шины встречаются в интеллектуальных установках и интегрированных системах, но требуют дисциплины в программной настройке и адресации.
Выбор сигнала — это вопрос спецификации, а не предпочтений каталога. Покупателю следует определить питание контура, максимальное сопротивление нагрузки, длину кабеля, заземление экрана, тип разъема, степень защиты от проникновения и поведение сигнала при отказе: высокий уровень, низкий уровень или удержание последнего значения. В контуре защиты насоса может иметь значение время отклика. Для медленного измерения давления в резервуаре полезно демпфирование. В гидравлических прессах очень быстрый сигнал позволяет фиксировать скачки давления, но без заранее предусмотренных дискретизации и фильтрации он может перегрузить логику управления шумом.
Диапазон, перегрузка, точность и влияние температуры необходимо оценивать вместе
Диапазон манометра и рабочий диапазон датчика часто выбирают слишком поздно. Для механических манометров распространено инженерное правило: рабочее давление не должно постоянно находиться у самого низа или верха шкалы; многие спецификации ориентируются на среднюю часть шкалы для штатной работы, оставляя запас для кратковременных скачков давления. Для датчиков калиброванный диапазон должен соответствовать полезному технологическому диапазону, однако измерительная ячейка также должна выдерживать максимальное рабочее давление, испытательное давление и возможные перегрузки.
Формулировки, описывающие точность, необходимо читать внимательно. Для стрелочного механического манометра точность может указываться в процентах от полной шкалы, тогда как для датчика могут отдельно задаваться базовая точность, суммарная погрешность, температурный эффект, долговременная стабильность и повторяемость. Датчик с привлекательной базовой точностью все равно может давать большую погрешность в реальных условиях, если изменяется температура окружающей среды, диапазон чрезмерно сужен, импульсная линия выбрана неправильно или монтаж создает вибрационные и термические напряжения.
Требования к калибровке отличаются от паспортной точности. Определите интервал калибровки, допустимое отклонение, неопределенность эталонного прибора и необходимость прослеживаемого или аккредитованного сертификата. Для датчиков, применяемых в управлении промышленными процессами, IEC 60770-1 описывает методы оценки характеристик приборов с пневматическим или электрическим аналоговым выходом. Для аналоговых манометров и принадлежностей ASME B40.100 является важным североамериканским нормативным источником. Для терминологии, связанной с прослеживаемостью давления, полезным справочным материалом служат услуги NIST по калибровке давления и вакуума. Внешние источники: IEC 60770-1, ASME B40.100, калибровка давления/вакуума NIST.
Монтажные принадлежности: клапаны, демпферы, сифоны, мембранные разделители и коллекторы
Профессиональный выбор прибора давления включает принадлежности, устанавливаемые вокруг него. Запорный клапан позволяет специалистам демонтировать или откалибровать манометр либо датчик без сброса давления во всей линии. Точка дренажа или вентиляции помогает стравить остаточное давление перед обслуживанием. Демпфер или гаситель пульсаций защищает механизм манометра и снижает шум сигнала в поршневых насосах, компрессорах и гидравлических системах. Сифон защищает манометр от прямого воздействия высокотемпературного пара, создавая барьер из конденсата, однако его необходимо правильно установить и заполнить.
Мембранный разделитель изолирует прибор от технологической среды. Он полезен для коррозионных химикатов, вязких жидкостей, кристаллизующихся сред, пищевых и фармацевтических процессов, сточных суспензий или любых сред, которые не должны попадать в трубку Бурдона или штуцер датчика. Разделитель имеет собственные параметры спецификации: материал мембраны, технологическое присоединение, заполняющая жидкость, длина капилляра, температура окружающей среды, время отклика и пригодность для работы с вакуумом.
Для измерения дифференциального давления используйте подходящий коллектор, уравнительный клапан и безопасную процедуру вентиляции. Пара независимых манометров может показывать два локальных значения, однако настоящий дифференциальный прибор непосредственно отображает перепад давления и снижает риск ошибок при оценке загрязнения фильтра или мембраны, когда именно перепад является показателем необходимости обслуживания.
Диагностика отказов: как сравнивать показания локального манометра и датчика

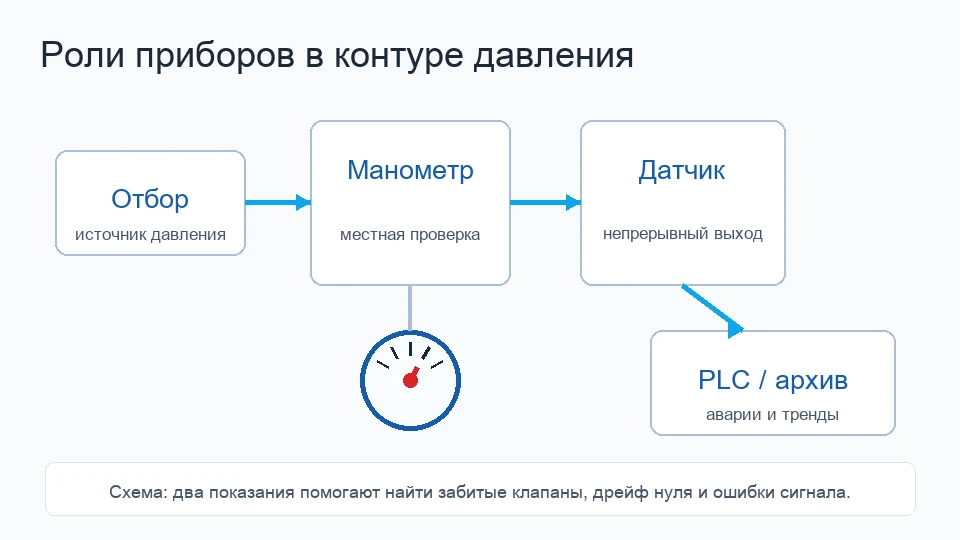

Пара из манометра и датчика ценна тем, что расхождение показаний помогает диагностировать неисправность. Если сигнализация датчика показывает высокое давление, а локальный манометр — нормальное, проверьте масштабирование PLC, ноль датчика, настройку диапазона, засорение импульсной линии, замерзание линии, закрытый запорный клапан и электрические помехи. Если манометр показывает высокое давление, а датчик — нормальное, проверьте, находятся ли оба прибора на одном отборе, не закрыт ли один из клапанов, не погнута ли стрелка и не поврежден ли манометр избыточным давлением.
Если оба показания нестабильны, ищите реальные пульсации процесса, кавитацию насоса, автоколебания регулятора, циклическую работу компрессора, газовые пробки в жидкостных линиях или гидравлический удар. Если оба показания медленно дрейфуют, проверьте изменение температуры, загрязнение процесса, скопившийся воздух, проблемы с заполнением мембранного разделителя, засоренный демпфер или дрейф калибровки. В гидравлических системах кратковременные скачки давления могут повредить манометр, даже если среднее давление выглядит приемлемым; в спецификацию могут потребоваться ограничитель, жидкостный манометр, цифровая фиксация пиков или датчик с подходящим номиналом по перегрузке.
Что не может подтвердить выбор датчика давления или манометра
Приборы давления повышают наблюдаемость процесса, но сами по себе не подтверждают его безопасность. Они не заменяют предохранительные клапаны, испытания давлением, блокировки отключения, классификацию взрывоопасных зон, санитарную валидацию, анализ SIL, инструкции оператора или инженерное согласование. Датчик может передавать стабильное, но ложное значение, если импульсная линия заблокирована. Манометр может показывать нормальное давление при изолированном технологическом присоединении. Мембранный разделитель защищает прибор, но может замедлить отклик, если капилляр и заполняющая жидкость выбраны неправильно.
Для работы с высоким давлением или температурой, коррозионными средами, кислородом, аммиаком, водородом, пищевыми продуктами или во взрывоопасной атмосфере подтвердите соответствие материалов смачиваемых частей, заполняющей жидкости, диапазона давления, требований к очистке, электрической защиты и документации фактическим условиям объекта. Manogauge может оказать поддержку в выборе манометров производства Zhejiang в соответствии с ISO 9001 и в обсуждении сопутствующих приборов, однако окончательная пригодность должна быть утверждена инженером проекта, ответственным за безопасность предприятия или разработчиком технологического процесса.
Дополнительная информация по выбору: Трубка Бурдона, мембрана или капсула: какой измерительный элемент манометра выбрать и Выбор дифференциального манометра: руководство по фильтрам и статическому давлению.
Практический чек-лист RFQ для комплектов манометра и датчика
В качественном RFQ условия процесса должны быть указаны до получения коммерческого предложения от поставщика. Включите рабочую среду, нормальное давление, максимальное давление, возможность вакуума, циклы давления, температуру процесса, температуру окружающей среды, вибрацию, пульсации, монтажное положение, резьбу присоединения, материал смачиваемых частей, материал корпуса, степень защиты от проникновения, выходной сигнал, напряжение питания, кабельный ввод, единицу измерения на шкале, требования к точности, калибровочный документ, маркировку, упаковку и рынок назначения.
Для комплекта из манометра и датчика дополнительно укажите, используют ли оба прибора один отбор давления, входят ли запорные клапаны в комплект, требуется ли коллектор, применяется ли датчик только для управления или также для мониторинга и какая разница показаний допустима при пусконаладке. При выборе датчика давления или манометра профессиональный результат — это документированная измерительная цепочка: технологический отбор, запорный элемент, защитная принадлежность, чувствительный элемент, локальная индикация, электронный сигнал, запись о калибровке и процедура обслуживания. Если измерительная задача выходит за рамки стандартных диапазонов продукции, команда Manogauge по адресу производитель манометров по индивидуальным требованиям изготовит прибор по спецификации.
Ключевые моменты
- Механический манометр и датчик давления подтверждают разные параметры: локальную видимость процесса и электронные технологические данные.
- Профессиональный выбор должен учитывать принцип измерения, выходной сигнал, диапазон, перегрузку, влияние температуры, калибровочный документ и монтажные принадлежности.
- Такие принадлежности, как запорные клапаны, демпферы, сифоны, мембранные разделители и коллекторы, часто определяют, выдержит ли прибор реальные условия процесса.
- Пара из манометра и датчика может использоваться для диагностики: расхождение указывает на ошибку масштабирования, заблокированную импульсную линию, положение клапана, повреждение от избыточного давления или реальные нестабильности процесса.
- Выбор между датчиком давления и манометром повышает наблюдаемость, но не заменяет защиту предохранительными устройствами, валидацию, проверку взрывоопасной зоны или инженерное согласование.
