Выбор манометра для хладагентов A2L R-454B стал практической задачей HVAC-сервиса, потому что новые тепловые насосы и кондиционеры переходят на хладагенты с более низким GWP, включая R-454B и R-32. Манометр не определяет заправку сам по себе. Он показывает давление высокой и низкой стороны, а техник сравнивает эти данные с маркировкой оборудования, PT-таблицей производителя, температурой и утвержденной процедурой обслуживания.
Почему A2L и R-454B изменили проверки обслуживания систем ОВКВ

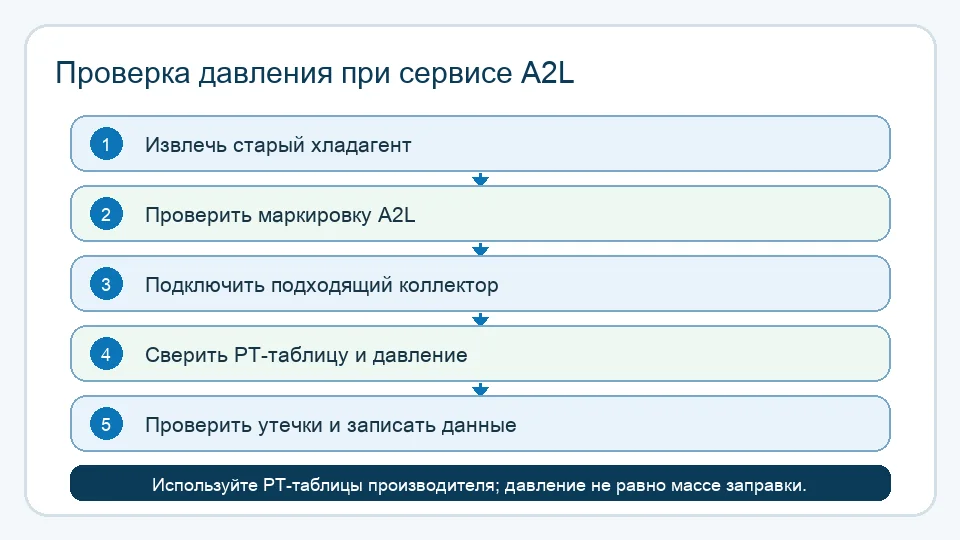

Переход на A2L теперь заметен в обслуживании систем ОВКВ, поскольку этикетки оборудования, баллоны с хладагентом, установки для рекуперации, методы обнаружения утечек и обучение техников меняются одновременно. Bosch описывает движение отрасли к хладагентам с более низким ПГП для бытового отопительного и холодильного оборудования, а программа EPA SNAP перечисляет приемлемые заменители и условия использования для бытовых и легких коммерческих систем кондиционирования воздуха и тепловых насосов. Эти изменения создают реальную потребность в поиске: сервисные бригады хотят знать, как проверки давления вписываются в новый рабочий процесс с хладагентами.
Для Manogauge естественной связью с продуктом является манометр для хладагентов ZX-10-R, используемый в составе коллекторного комплекта. При работе с A2L показания манометра являются одним из полевых сигналов, а не полным диагнозом. Технику по-прежнему необходимы паспортная табличка оборудования, тип хладагента, таблица давления-температуры производителя, измеренные температуры линий, результат проверки на утечки и местная процедура безопасности. Это различие делает выбор манометра для хладагентов A2L R-454B точным и полезным для покупателей.
Полезные справочные материалы включают руководство Bosch по переходу на хладагенты A2L и страницу EPA SNAP для заменителей для бытовых и легких коммерческих систем кондиционирования воздуха.
Смотреть манометры для хладагентовБолее 143 промышленных моделей→Что на самом деле измеряет коллекторный манометр для хладагентов

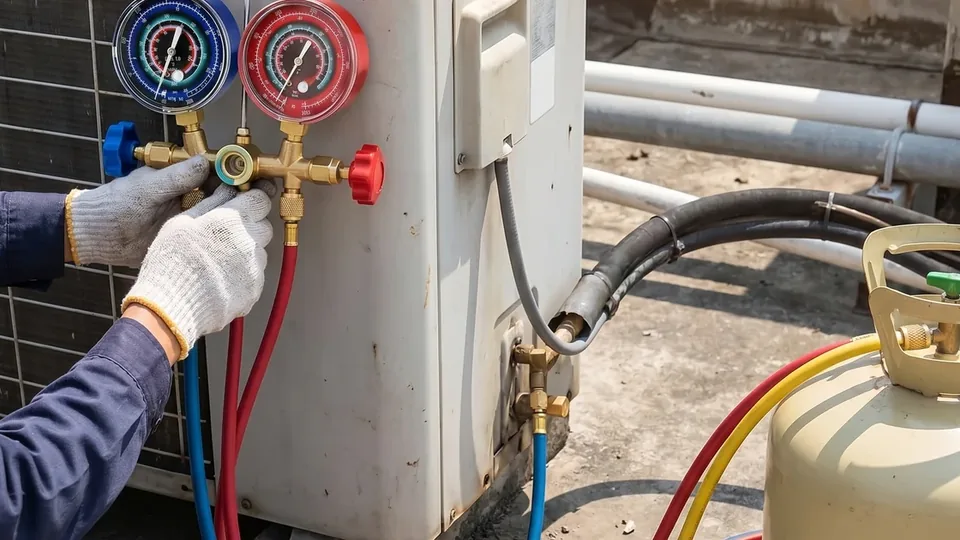

Комплект коллекторных манометров для хладагентов обычно используется как парный сервисный инструмент. Синий манометр показывает сторону низкого давления, а красный манометр — сторону высокого давления. Во время ввода в эксплуатацию, рекуперации, проверок эвакуации или устранения неисправностей техник подключает шланги соответствующего класса к сервисным портам наружного блока или холодильного контура, затем сравнивает значения давления с таблицей PT хладагента и показаниями температуры.
Эта среда использования отличается от постоянного технологического манометра на насосе, установке водоподготовки или трубопроводе охлаждающей жидкости центра обработки данных. Манометр для хладагентов обрабатывается, подключается, отключается и хранится как часть сервисного комплекта ОВКВ. В реальных полевых условиях красные и синие коллекторные манометры располагаются у наружного блока ОВКВ со шлангами, сервисными клапанами и баллоном для рекуперации или обслуживания поблизости.
Те же механические принципы по-прежнему важны: контроль вибрации, защита от избыточного давления, читаемость циферблата, защита резьбы соединения и герметизация. Общие рекомендации по монтажу см. в разделе Manogauge лучшие практики установки манометров.
Считывайте показания манометра по правильному значению насыщения: точка кипения, точка росы и температурный глайд
R-454B — это зеотропная смесь, поэтому она не кипит и не конденсируется при одной температуре, как однокомпонентный хладагент. При одном и том же давлении смесь имеет две температуры насыщения: точку кипения, при которой начинает кипеть последняя капля жидкости, и точку росы, при которой конденсируется последняя капля пара. Разница между ними называется температурным глайдом. Это самая распространенная причина, по которой правильное показание давления приводит к неверному выводу при обслуживании систем на хладагентах класса A2L.
Правило для технических специалистов короткое: перегрев рассчитывается по точке росы, а переохлаждение — по точке кипения. Использование неверного столбца смещает результат на всю величину глайда в ту сторону, в которой недостаточно заправленная система выглядит приемлемой.
| Задача по обслуживанию | Место измерения давления | Используемое значение насыщения | С чем сравнивать | Распространенная ошибка |
|---|---|---|---|---|
| Перегрев в испарителе | Сервисный порт на линии всасывания, сторона низкого давления | Точка росы при данном давлении | Измеренная температура на линии всасывания | Использование точки кипения или шкалы, нанесенной для другого хладагента |
| Переохлаждение в конденсаторе | Жидкостная линия или порт на стороне высокого давления | Точка кипения при данном давлении | Измеренная температура на жидкостной линии | Использование среднего значения глайда, взятого из общей диаграммы |
| Проверка заправки | Обе стороны, после выполнения процедуры OEM | То, что указано в руководстве по эксплуатации оборудования | Заправка по весу и значение на паспортной табличке | Использование только давления как метода заправки |
| Давление в состоянии покоя или проверка на утечку | Изолированный контур при известной температуре | Давление насыщения при температуре окружающей среды | Температура окружающей среды в тот же момент | Интерпретация изменения давления, вызванного температурой, как утечки |
Берите значения точки кипения и точки росы из данных «давление-температура» от поставщика хладагента или из руководства по обслуживанию от производителя оборудования для данного конкретного хладагента. Нанесенная шкала на старом манометрическом коллекторе или PT-приложение, настроенное на другой хладагент, не являются заменой. В случаях, когда глайд влияет на принятие решения (незначительный перегрев, длинный испаритель, работа при низкой нагрузке), уточняйте значение у поставщика хладагента, а не предполагайте, что оно незначительно.
Запросить цену ZX-10Наши инженеры отвечают в течение 24 часов→Диапазон манометра, подключение и читаемость для покупателей ZX-10
Для семейства манометров для хладагентов Manogauge ZX-10 текущие данные о продукте указывают диапазон давления 0-800 psi, размеры циферблата 50-80 mm, варианты стального корпуса, классы точности ±1.6 / 2.5% и соединение 7/16 inch UNF. Это полезные отправные точки для дистрибьюторов, сравнивающих сменные головки манометров, комплекты коллекторных манометров или варианты циферблатов OEM. Окончательный заказ по-прежнему соответствует точному хладагенту, комплекту шлангов, конфигурации сервисного порта и местным требованиям.
Для обслуживания R-454B или R-32 важна читаемость, поскольку значение давления сравнивается с конкретной таблицей PT. Четкая шкала psi/bar, правильное подключение и расположение циферблата могут уменьшить путаницу на месте, когда техники работают с различными хладагентами. Если заказ включает несколько рынков, проверьте терминологию резьбы и соединения с помощью руководства по резьбовым соединениям манометров перед подтверждением чертежей или этикеток.
Соответствующие опции Manogauge включают радиальный манометр для хладагентов ZX-10-R и аксиальный манометр для хладагентов ZX-10-A. Покупатели могут использовать форму запроса цен на манометры для запроса чертежей, оформления циферблата, деталей образцов и подтверждения конфигурации.
Какое реальное разрешение у шкалы 0–800 psi: класс точности в практическом применении
Точность механического манометра выражается в процентах от полного диапазона шкалы, а не от измеряемого значения. На широкой шкале для хладагентов это имеет большое практическое значение: один и тот же манометр, который достаточно точен при высоком давлении, может быть почти бесполезен при низком. Стоит продемонстрировать эти расчеты дистрибьютору, прежде чем он стандартизирует одну шкалу для всех задач.
| Класс точности | Допуск для шкалы 0–800 psi | При показании 100 psi | При показании 250 psi | При показании 450 psi |
|---|---|---|---|---|
| 1.6 | ±12.8 psi | ±12.8% от показания | ±5.1% от показания | ±2.8% от показания |
| 2.5 | ±20 psi | ±20% от показания | ±8.0% от показания | ±4.4% от показания |
Переведите это в значение, которое действительно важно для специалиста, разделив допуск на наклон кривой «давление-температура» в данной точке, который можно определить по двум соседним строкам PT-диаграммы. Если диаграмма показывает около 5 psi на K вблизи рабочей точки, допуск ±20 psi соответствует примерно ±4 K температуры насыщения — это тот же порядок величины, что и целевое значение перегрева. Определяйте наклон по диаграмме для конкретного хладагента и давления, а не принимайте его за фиксированную величину.
Отсюда следуют три практических вывода. Используйте специальный манометр низкого давления или мановакуумметр для работ на линии всасывания вместо считывания низкого значения в начале шкалы 800 psi. Выбирайте более высокий класс точности, когда показания используются для определения перегрева или переохлаждения. И рассматривайте манометрический коллектор как сравнительный инструмент для диагностики, а решения о заправке и вводе в эксплуатацию подтверждайте заправкой по весу, калиброванными измерениями температуры и процедурами OEM. В разъяснении стандарта EN 837-1 описывается, как определяются классы точности, а руководство по расчету диапазона манометра — как подобрать диапазон под требуемое измерение.
Ссылки на безопасность и ограничения показаний давления
Хладагенты A2L обычно описываются как хладагенты с низкой воспламеняемостью. Эта классификация не отменяет необходимости в вентиляции, контроле утечек, обученном сервисном персонале, одобренных инструментах и руководстве по обслуживанию от производителя оборудования. Ресурсы AHRI по безопасному переходу на хладагенты и стандарты ASHRAE по холодильному оборудованию являются полезными справочными материалами для более широкого контекста безопасности, в то время как производитель оборудования остается первым источником информации о шагах обслуживания.
Надежная спецификация основана на точных условиях обслуживания, а не на универсальных заявлениях. Покупатель проверяет диапазон давления, единицы шкалы, совместимость шлангов, соединение 7/16 inch UNF, герметичность, совместимость материалов, рабочую температуру, упаковку и документацию для целевого обслуживания хладагента. Если какое-либо требование не указано в данных о продукте Manogauge, Manogauge может рассмотреть его перед покупкой.
Для более широкого контекста безопасности ознакомьтесь с Безопасный переход на хладагенты AHRI и ресурсами стандартов ASHRAE по холодильному оборудованию.
Контрольный список для покупки дистрибьютором и сервисной командой
Практический заказ манометра для хладагентов A2L начинается с деталей обслуживания. Какие хладагенты будет обслуживать команда: R-454B, R-32 или другой одобренный хладагент? Заказывает ли покупатель полный коллекторный комплект, сменную головку манометра или циферблат под собственной торговой маркой? Нужен ли технику двойная шкала psi/bar, циферблат 50 mm или 80 mm, радиальное или аксиальное подключение, а также упаковка для перепродажи дистрибьютором?
Для экспортных и OEM-покупателей Manogauge может рассмотреть требования к диапазону манометра, подключению, оформлению циферблата и упаковке от производства в Чжэцзяне, Китай. Окончательное утверждение основано на оборудовании покупателя, руководстве по обслуживанию поставщика хладагента и местных правилах обслуживания. Информация в запросе цен обычно включает целевой хладагент, модель коллектора, подключение шланга, шкалу давления, язык циферблата и требование к образцу.
Выбор манометра для хладагентов A2L R-454B связывает внедрение хладагентов с низким ПГП с реальными показаниями давления в системах ОВКВ, интерпретацией таблиц PT, удобством использования коллекторного манометра и документированными требованиями к закупкам.
Ключевые моменты
- Хладагенты класса A2L, такие как R-454B и R-32, делают проверку давления более зависимой от маркировки оборудования, PT-диаграмм, показаний температуры и документированных процедур обслуживания.
- R-454B — это зеотропная смесь: рассчитывайте перегрев по точке росы, а переохлаждение — по точке кипения, и берите оба значения из данных по хладагенту или от OEM, а не с нанесенной на манометр шкалы.
- Точность механического манометра — это процент от полного диапазона шкалы, поэтому шкала 0–800 psi обеспечивает гораздо лучшее разрешение на стороне высокого давления, чем на низкой; для работ на линии всасывания используйте специальный манометр низкого давления или мановакуумметр.
- Заказы на манометры для хладагентов ZX-10 включают проверку на соответствие диапазону 0–800 psi, соединению 7/16 дюйма UNF, совместимости шлангов, шкале циферблата и требованиям OEM к упаковке.
- Одно лишь давление не подтверждает правильность заправки; это один из полевых сигналов в рамках процедуры, которая также включает заправку по весу, калиброванные измерения температуры, проверку на утечки и инструкции производителя оборудования.
Related buyer pages
Refrigerant pressure gauge supplierRefrigerant-compatible Bourdon tube gauge options for HVAC/R buyers.
Сопутствующая продукция
- Refrigerant Pressure Gauge - Radial (ZX-10-R) — 0–800 psi
- Liquid-Filled Pressure Gauge - Radial (ZX-06-R) — 0–60 MPa
Читайте также
- Руководство по выбору манометров для хладагентов чиллеров
Выбор манометров для контуров хладагентов чиллеров: высокое давление, низкое давление, составные манометры, вакуумметры torr и манометры для CO2 — диапазоны, материалы, типы соединений и чек-лист RFQ.
- Манометры из 316L и латуни: руководство по коррозии
Выберите подходящие материалы для деталей манометра, контактирующих со средой, для вашего применения. Сравнение коррозионной стойкости нержавеющей стали 316L и латуни в распространенных промышленных средах.
- Контроль давления в аммиачном холодильном оборудовании
Руководство по контролю давления в аммиачном холодильном оборудовании: диапазон, материалы, ΔP, монтаж и ограничения безопасности.
- Защита манометра от перегрузки давлением
Руководство по защите манометра от перегрузки: насосы, гидроудар, пульсации, демпферы, ограничители давления, безопасный корпус и RFQ.
- NPT, BSP, G: таблица резьб манометров
1/2" NPT и G1/2 имеют одинаковые 14 TPI, но не уплотняются друг с другом. Таблица резьб: шаг TPI, наружный диаметр и способ уплотнения для NPT, BSPT, G/BSPP.
Часто задаваемые вопросы
Для чего используется манометр для хладагентов A2L R-454B?
Он используется в коллекторном комплекте ОВКВ для измерения давления на стороне высокого и низкого давления во время обслуживания, рекуперации, проверок эвакуации и устранения неисправностей. Показания интерпретируются с помощью этикетки оборудования, таблицы PT производителя, измеренных температур и утвержденной процедуры обслуживания.
Может ли одно только давление подтвердить правильную заправку R-454B?
Нет. Одно только давление не является полным методом заправки. Для хладагентов A2L, таких как R-454B или R-32, техники следуют процедуре производителя оборудования и сравнивают давление с температурой и данными таблицы PT.
Куда подключается коллекторный манометр для хладагентов?
Парный коллекторный манометр для хладагентов подключается к сервисным портам систем ОВКВ или холодильного оборудования соответствующего класса с использованием совместимых шлангов и клапанов. Это временный сервисный инструмент, отличающийся от одиночного постоянного манометра для водопроводных или охлаждающих труб.
Какие характеристики ZX-10 проверяются перед заказом?
Проверка заказа включает диапазон давления 0-800 psi, размер циферблата, единицы шкалы, соединение 7/16 inch UNF, совместимость шлангов, целевое обслуживание хладагента, читаемость, упаковку и требования к циферблату OEM.
Подходит ли одна конфигурация манометра для любого обслуживания хладагентов A2L?
Универсальная совместимость не является автоматической. Покупатели запрашивают подтверждение точной конфигурации манометра и целевого обслуживания хладагента. Manogauge может рассмотреть диапазон, подключение, циферблат и требования OEM перед предложением.
Есть ли у R-454B температурный глайд и влияет ли это на считывание показаний манометра?
Да. R-454B — это зеотропная смесь, поэтому при одном и том же давлении у нее есть точка кипения и точка росы, а не одна температура насыщения. Перегрев необходимо рассчитывать по точке росы, а переохлаждение — по точке кипения; использование неверного значения смещает результат на всю величину глайда. Берите оба значения из данных поставщика хладагента или из руководства по обслуживанию оборудования для данного хладагента.
Можно ли использовать манометрический коллектор для R-410A с хладагентом R-454B?
Диапазон давлений может показаться совместимым, но это не все, что нужно учитывать. Нанесенная PT-шкала для другого хладагента не подходит, а шланги, уплотнения и сам манометрический коллектор должны быть сертифицированы и одобрены производителем инструмента для работы с хладагентами класса A2L, при этом работа должна выполняться в соответствии с процедурой обслуживания от производителя оборудования. Подтвердите наличие письменного заявления от производителя инструмента о совместимости с A2L, а не делайте вывод о совместимости на основе диапазона давлений.
Почему манометр для хладагентов со шкалой 0–800 psi кажется неточным на стороне низкого давления?
Потому что классы точности механических манометров выражаются в процентах от полного диапазона шкалы, а не от измеряемого значения. Манометр класса точности 2.5 со шкалой 0–800 psi имеет точность около плюс-минус 20 psi в любой точке шкалы, что составляет 8% от показания 250 psi, но 20% от показания 100 psi. Для работ на стороне низкого давления используйте специальный манометр низкого давления, мановакуумметр или цифровой манометр, а не нижнюю часть широкой шкалы высокого давления.
