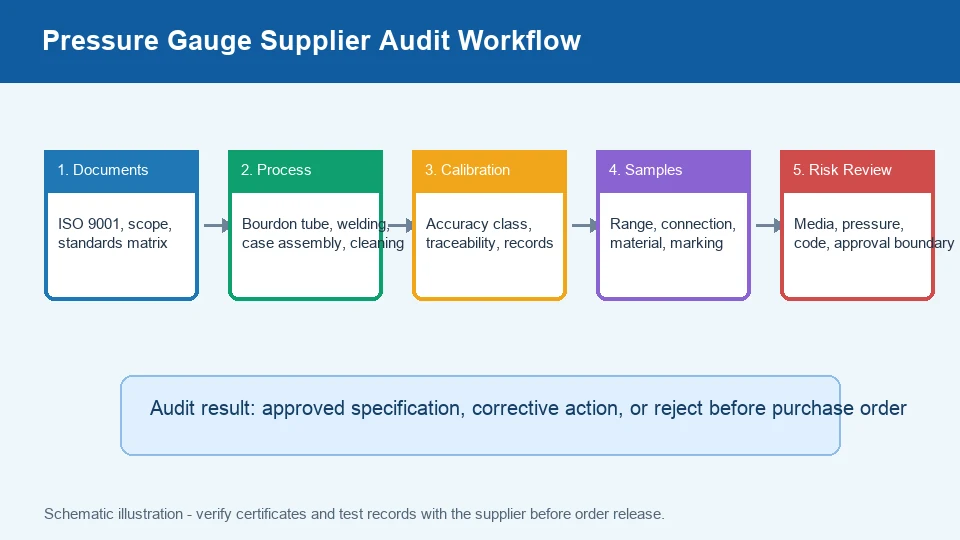

압력 게이지 공급업체 감사는 지정된 게이지를 공장이 반복적으로 생산하고 결과를 문서화하며 출하 전 변경을 통제할 수 있는지 확인하는 구조화된 절차입니다.
인증서 사진이 아닌 공급업체 범위부터 시작하십시오
유용한 압력 게이지 공급업체 감사는 인증서 이미지를 수집하는 것이 아니라 인증서 뒤에 있는 범위를 확인하는 것부터 시작합니다. ISO는 ISO 9001을 고객 및 규제 요구사항을 지속적으로 충족하기 위한 품질 경영 시스템 표준으로 설명합니다. 게이지 구매자에게 실질적인 질문은 감사된 범위가 실제로 압력 게이지 설계, 조립, 교정, 검사 및 수출 문서를 포함하는지 여부입니다.
법인명, 제조 주소, 인증서 범위, 만료일, 발행 기관 및 압력 계기에 영향을 미치는 모든 제외 사항을 요청하십시오. 그런 다음 해당 증거를 RFQ의 특정 제품(스테인리스 스틸 압력 게이지, 액체 충전 게이지, 다이어프램 씰 게이지, 디지털 게이지 또는 압력 트랜스미터)과 일치시키십시오. 인증서만으로는 모든 제품군, 재료 또는 압력 범위가 통제된다는 것을 증명하지 못합니다.
산업용 압력계 카탈로그 보기143개 이상의 공업용 게이지 탐색→구매하는 게이지에 표준을 매핑하십시오
압력 게이지 표준은 감사 지도로 사용되어야 합니다. ASME는 ASME B40.100이 압력 게이지 및 다이어프램 씰, 스너버, 압력 제한 밸브 및 디지털 지시 게이지와 같은 게이지 부착물을 다룬다고 명시합니다. EN 837은 부르동관 게이지 치수, 계측, 요구사항, 테스트, 선택 및 설치에 자주 참조됩니다. 감사는 각 주문에 어떤 표준이 적용되고 어떤 조항이 내부적으로 검증되는지 질문해야 합니다.
| 감사 항목 | 요청할 증거 | 누락 시 위험 |
|---|---|---|
| 정확도 등급 | 검사 계획, 교정 기록, 합격 허용 오차 | 게이지가 육안으로는 통과하지만 공정 제어 요구사항을 충족하지 못할 수 있음 |
| 압력 범위 및 과압 | 범위표, 내압 시험 관행, 안전 여유 | 잘못된 범위 또는 안전하지 않은 서비스 한계 |
| 연결 및 나사 형태 | NPT, BSP, G 또는 미터법 도면 및 게이지 | 누출, 나사 손상 또는 현장 재작업 |
| 접액부 재료 | 재료 목록, 공급업체 선언 또는 필요 시 MTC | 부식, 오염 또는 화학적 비호환성 |
샘플 승인 전에 생산 관리 감사
샘플 승인을 장식으로 취급해서는 안 됩니다. 샘플은 공급업체가 한 번 만들 수 있는 것을 알려주지만, 생산 관리는 공급업체가 이를 반복할 수 있는지 여부를 알려줍니다. 입고 재료 검사, 부르동관 성형 또는 다이어프램 씰 용접 제어, 무브먼트 조립, 케이스 밀봉, 충전 공정, 포인터 설정, 다이얼 인쇄, 누출 테스트, 세척, 마킹 및 포장을 검토하십시오.
액체 충전 게이지의 경우, 충전액, 충전 비율 및 통기 제어가 어떻게 이루어지는지 문의하십시오. 스테인리스 스틸 또는 부식성 서비스의 경우, 접액부, 케이스 재료 및 씰이 황동 또는 탄소강 대안과 분리되어 있는지 확인하십시오. 다이어프램 씰의 경우, 충전 유체, 다이어프램 재료, 공정 연결 및 모세관 라우팅을 확인하십시오. 316L 스테인리스 대 황동 압력 게이지 재료 검토와 동일한 논리를 사용하십시오: 재료 선택은 가격뿐만 아니라 매체 호환성을 따릅니다.
공급업체 감사용 견적 체크리스트 요청엔지니어가 24시간 이내 답변→교정 소급성은 압력 게이지 공급업체 감사의 핵심입니다

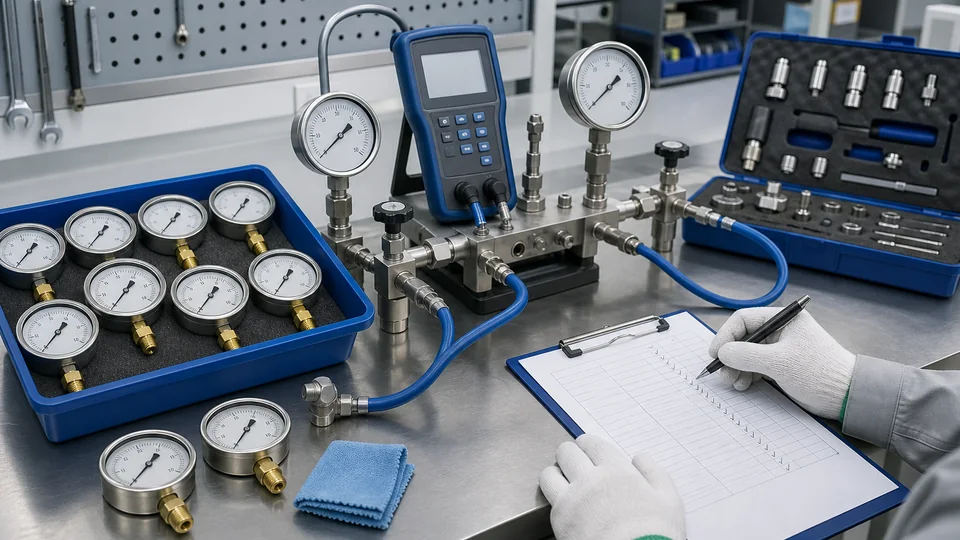

교정 소급성은 측정 결과가 불확도 및 날짜가 기록된 교정의 끊어지지 않는 사슬을 통해 인정된 참조에 연결될 수 있음을 의미합니다. 공급업체 감사에서는 마스터 압력 표준, 교정 주기, 환경 조건, 작업자 교육, 발견/조정 기록, 라벨 관리 및 불량 게이지가 어떻게 분리되는지 확인하십시오.
구매자는 각 선적에 간단한 공장 검사 보고서, 교정 인증서, 일련 번호 소급성 또는 제3자 교정이 필요한지 정의해야 합니다. 증기, 산소 세척, 암모니아 냉동, 수소, 부식성 유체 또는 안전 차단 로직과 같은 고위험 서비스는 일반적인 물 또는 공기 서비스보다 더 엄격한 기록을 요구할 수 있습니다. 관련 압력 게이지 수출 인증 가이드는 이러한 기록을 읽는 방법을 설명합니다.
방문 전에 보낼 수 있는 가중 감사 성과표
서술형 보고서를 생성하는 감사는 공급업체 간 비교가 어렵고 내년에 다시 실행하기 어렵습니다. 동일한 질문을 가중 성과표로 변환하면 구매 부서에 반복 가능한 수치를 제공하고, 공급업체에는 어떤 기록을 준비해야 하는지 정확히 미리 알려줍니다. 성과표는 방문 당일 아침이 아니라 RFQ와 함께 보내십시오.
두 가지 규칙이 점수의 공정성을 유지합니다. 첫째, 회의실에서 언급된 내용이 아니라 사진 촬영 또는 복사 가능한 객관적인 증거(기록, 교정 인증서, 관리 계획)에 대해서만 점수를 매기십시오. 둘째, 소수의 항목을 중요하다고 표시하십시오. 이 항목에서 실패하면 총점과 관계없이 승인이 차단됩니다. 교정 추적성과 접액부 재료 관리는 압력 계측기에서 일반적으로 중요한 항목입니다.
| 감사 영역 | 권장 가중치 | 수집할 객관적인 증거 | 일반적인 위험 신호 |
|---|---|---|---|
| 법적 신원 및 인증서 범위 | 10% | 사업자 등록증, 범위 텍스트 및 발행 기관이 있는 인증서, 공장 주소 | 인증서 범위가 거래 또는 조립만 포함하거나 다른 주소인 경우 |
| 설계 및 사양 관리 | 10% | 도면 개정 목록, 고객 사양 승인, 변경 기록 | 개정 관리가 없거나, 추적 불가능한 이미지로 도면이 제공됨 |
| 입고 자재 관리 | 15% | 부르동관 및 접액부 부품 재료 기록, 공급업체 선언서 또는 MTC | 재료 등급이 구매 주문서에만 기록되고 전혀 검증되지 않음 |
| 공정 중 관리 | 15% | 관리 계획, 튜브 성형 및 용접 기록, 충전 및 밀봉 매개변수 | 작업자가 기억에 의존하여 작업하거나, 액체 충전에 대한 기록된 매개변수가 없음 |
| 교정 및 측정학 (중요) | 25% | 마스터 표준 인증서, 주기, 환경, 발견 시/조정 후 데이터 | 마스터가 교정 기한을 넘겼거나, 조정 전 발견 시 데이터가 없음 |
| 최종 검사 및 로트 기록 | 15% | 검사 계획, 일련 번호가 있는 로트 기록, 불량품 분리 | 문서화된 재작업 경로 없이 불량 게이지가 라인으로 반환됨 |
| 수출 및 문서화 | 10% | 표시, 포장 표준, 인증서 템플릿, 이전 선적 서류 | 일치하는 문서 세트 없이 규정 준수 마크가 적용됨 |
각 영역을 명시된 증거에 대해 0에서 4까지 점수를 매기고, 가중치를 곱한 다음 소유자와 날짜와 함께 격차 조치를 기록하십시오. 두 번의 감사 사이에 불완전한 점수에서 문서화된 점수로 개선된 공급업체는 한 번 잘했던 공급업체보다 장기적인 파트너로서 더 나은 경우가 많습니다.
가격이 적용 위험을 압도하게 두지 마십시오
RFQ에 까다로운 적용 분야가 숨겨져 있다면 낮은 가격은 유용하지 않습니다. 감사는 매체, 정상 압력, 최대 압력, 맥동, 진동, 온도, 실외 노출, 세척, 위험 지역, 산소 서비스, 위생 접촉, 설치 방향 및 유지보수 접근에 대한 논의를 강제해야 합니다. 기술적인 질문을 하지 않는 공급업체는 가장 쉬운 카탈로그 모델을 제시할 수 있으며, 가장 안전한 일치 모델이 아닐 수 있습니다.
이 문서는 구매 참고 자료이며, 프로젝트 엔지니어링 승인을 대체하지 않습니다. 공급업체가 정확한 제품, 범위, 날짜 및 발행 기관과 일치하는 문서를 제공하지 않는 한 CE, PED, ATEX, UL, GOST, 위생 또는 산소 세척 준수를 추론하지 마십시오. 규제되거나 고에너지 시스템의 경우 최종 결정은 소유자, EPC 또는 자격을 갖춘 엔지니어의 확인을 받아야 합니다.
로트 승인: 첫 선적에서 무엇을 측정해야 하는가
공급업체 감사는 공정을 승인하는 것이지, 선적을 승인하는 것이 아닙니다. 이 둘을 연결하는 다리는 첫 생산 배치에 대한 문서화된 로트 승인 테스트이며, 그 후 주기적으로 수행됩니다. 컨테이너 도착 후 논쟁하는 대신 계약서에 샘플링 계획을 합의하십시오. 합의된 검사 수준과 AQL을 갖춘 ISO 2859-1 속성별 샘플링이 일반적인 상업적 참조이며, 첫 주문 또는 고위험 서비스의 경우 반복적인 유틸리티 주문보다 수준이 더 엄격해야 합니다.
최소한의 유용한 지시 테스트는 스팬의 0%, 25%, 50%, 75%, 100%에서 5점 상승 및 5점 하강입니다. 단일 중간 스케일 확인으로는 히스테리시스를 알 수 없고, 상승만 하는 순서로는 움직임의 걸림을 알 수 없기 때문입니다.
| 테스트 | 실행 방법 | 실패의 실제 의미 |
|---|---|---|
| 지시 오차 | 스팬의 0/25/50/75/100%에서 상승 후 하강하며 마스터와 비교 | 무브먼트, 튜브 또는 포인터 설정이 선언된 정확도 등급을 벗어남 |
| 히스테리시스 | 동일 지점에서 상승 및 하강 판독값 간의 차이 | 무브먼트의 마찰 또는 변형된 부르동관; 판독값이 접근 방향에 따라 달라짐 |
| 반복성 및 영점 복귀 | 전체 스케일까지 세 번 반복한 후 영점 복귀 확인 | 첫 교정이 올바르게 보였더라도 게이지가 서비스 중 표류할 것임 |
| 누설 및 내압 테스트 | 선언된 테스트 압력에서 명시된 시간 동안 유지 | 밀봉, 소켓 또는 튜브 용접 문제; 측정학적 문제가 아닌 안전 문제 |
| 연결 및 나사 | 나사 게이지와 실제 결합 부품에 대한 적합성 확인 | 현장 재작업, 손상된 공정 나사 또는 겉으로만 유지되는 밀봉 |
| 표시 및 다이얼 가독성 | 단위, 범위, 등급, 제조업체 및 주문에 따른 필수 표시 확인 | 잘못된 단위 또는 누락된 등급 표시는 현장 인계 문서를 무효화할 수 있음 |
| 케이스, 창 및 침투 등급 | 육안 검사 및 실외 또는 세척 서비스에 대한 합의된 침투 테스트 | 몇 달 내에 물 침투, 김 서린 창 및 읽을 수 없는 다이얼 |
| 액체 충전 수준 및 통기 | 충전된 게이지의 충전 수준, 기포 크기 및 통기 배열 확인 | 과충전되거나 통기되지 않은 케이스는 주변 온도에 따라 영점이 이동함 |
| 운송 및 포장 | 도착한 상자 검사; 샘플 운송 후 영점 확인 | 게이지는 공장에서 올바랐으나 운송 중 손상됨 |
조정 전에 발견 시 데이터를 기록하십시오. 최종 조정 후 값만 보여주는 인증서는 공급업체가 게이지를 조정할 수 있다는 것을 알려줄 뿐, 공정이 허용 오차 내의 게이지를 생산한다는 것을 알려주지 않습니다. 이러한 확인의 현장 버전은 압력 게이지 공장 인수 테스트 체크리스트를 참조하고, 선적과 함께 전달되어야 하는 문서는 압력 게이지 수출 인증 가이드를 참조하십시오.
중국 압력 게이지 제조업체 감사 RFQ 체크리스트
중국 압력 게이지 제조업체 소스를 감사할 때, 게이지 유형, 압력 범위, 다이얼 직경, 정확도 등급, 공정 연결, 장착 방향, 접액부 재료, 케이스 재료, 충전액, 창 재료, IP 요구사항, 온도, 매체, 수량, 포장, 인증서 필요 사항 및 목표 시장을 포함하는 구조화된 RFQ를 보내십시오. 저장성 기반 산업용 게이지 제조업체인 Manogauge의 경우, 이 정보는 엔지니어링 및 생산 팀이 표준 모델, 수정된 모델 또는 맞춤형 검토가 필요한지 확인하는 데 도움이 됩니다.
유용한 내부 참조 자료로는 산업용 압력 게이지 선택 가이드, 압력 게이지 나사 연결 가이드 및 산업용 압력 게이지 카탈로그가 있습니다. 요컨대, 압력 게이지 공급업체 감사는 구매 불확실성을 검증된 문서, 반복 가능한 공정 제어 및 적용 분야별 합격 기준으로 전환할 때 가장 효과적입니다.
공급업체 감사가 공장에서의 물리적 인수 테스트로 진행될 때, 압력 게이지 공장 인수 테스트 체크리스트는 제조 시점에서 게이지 품질을 공식적으로 문서화하는 데 필요한 절차 단계, 장비 요구사항 및 합격/불합격 기준을 제공합니다. 중국 압력 게이지 제조업체로서 Manogauge의 자체 위치에 대한 배경 정보는 감사 체크리스트와 함께 회사 프로필을 요청하십시오.
핵심 요점
- 인증서 사진이 아닌, 정확한 압력 게이지 제품군 및 생산 주소에 대해 인증서 범위를 감사하십시오.
- ASME B40.100, EN 837 및 RFQ 요구사항을 증거 지도로 활용하고, 이를 소수의 중요하고 협상 불가능한 항목을 포함하는 가중 성과표로 변환하십시오.
- 교정 추적성, 접액부 재료 관리 및 적용 위험을 승인 관문으로 간주하고, 조정 후 값만 있는 인증서 대신 발견 시 데이터를 요구하십시오.
- 감사는 공정을 승인하는 것이지, 선적을 승인하는 것이 아닙니다. 개별 로트가 적합하다는 것을 증명할 수 없으므로, 계약서에 샘플링 및 로트 승인 계획도 합의하십시오.
Related PDF guides
Save the related Manogauge guides for procurement and maintenance checks.
Related buyer pages
Pressure gauge manufacturer ChinaISO 9001-managed factory-direct supplier with KS/EN837-1 documents by applicable model.
Custom & OEM pressure gauge manufacturerOEM audit documents including dimensional reports, hydrostatic test records and model-confirmed KS / EN837-1 records.
관련 글
- 압력 게이지 공장 인수 시험 체크리스트
출하 전 압력계 공장 인수 검사 체크리스트: 검사 항목, 교정 성적서, 누설 검사, 재질, 포장 및 견적·발주 시 요구할 서류를 정리했습니다.
- 316L 스테인리스와 황동 압력계: 부식 선택 가이드
사용 환경에 적합한 압력계 접액부 재질을 선택하세요. 주요 산업 유체에 대한 316L 스테인리스 스틸과 황동의 내식성을 비교 분석합니다.
- A2L R-454B 냉매 압력 게이지 선택
A2L R-454B 냉매 압력 게이지 선택: 매니폴드 게이지, PT 차트, 서비스 포트, 범위 및 안전 작업 흐름.
자주 묻는 질문
압력 게이지 공급업체 감사에서 가장 먼저 확인해야 할 사항은 무엇입니까?
제조업체 신원, 생산 주소, 품질 시스템 범위, 그리고 해당 범위가 RFQ에서 요구하는 정확한 게이지 유형, 재료, 범위 및 문서를 포함하는지 여부부터 시작하십시오.
ISO 9001만으로 압력 게이지 공급업체를 승인하기에 충분합니까?
아니요. ISO 9001은 품질 시스템 증거이지만, 구매자는 여전히 제품 표준, 교정 기록, 재료 호환성, 샘플 승인 및 적용 분야별 위험 검토가 필요합니다.
압력 게이지에 일반적으로 참조되는 표준은 무엇입니까?
ASME B40.100 및 EN 837은 일반적으로 사용되는 참조 자료이지만, 각 주문에 대해 적용 가능한 에디션, 범위 및 구매 사양을 확인해야 합니다.
구매자는 어떤 교정 증거를 요청해야 합니까?
마스터 압력 표준 기록, 교정 주기, 계기 일련 번호, 발견/조정 데이터, 허용 오차, 날짜, 작업자 또는 실험실 식별 및 불량 장치 관리를 요청하십시오.
공급업체가 카탈로그 사진만으로 CE, PED, ATEX 또는 위생 준수를 주장할 수 있습니까?
아니요. 준수 주장은 정확한 제품, 범위, 발행 기관 및 날짜와 일치하는 문서로 뒷받침되어야 합니다. 규제 시스템에는 엔지니어링 검토가 필요합니다.
입고 로트에서 몇 개의 게이지를 테스트해야 합니까?
보편적인 숫자는 없습니다. 상업적 관행은 계약서에 샘플링 계획을 합의하는 것이며, 일반적으로 ISO 2859-1 속성별 샘플링을 사용하고 적용 위험에 따라 검사 수준과 AQL을 선택하며, 첫 제품 또는 중요 서비스의 경우 강화하고 검증된 반복 주문의 경우 완화합니다. 주문 전에 계획을 확정하십시오. 선적 도착 후 재협상하는 것은 거의 좋은 결과로 이어지지 않습니다.
발견 시 및 조정 후 교정 기록은 구매자에게 무엇을 알려줍니까?
발견 시(as-found)는 조정 전 판독값이고, 조정 후(as-left)는 조정 후 판독값입니다. 발견 시 데이터는 생산 공정이 허용 오차 내의 게이지를 제공하는지 여부를 나타내는 부분입니다. 조정 후 값만 있는 인증서는 공급업체가 선적 전에 게이지를 조정할 수 있다는 것만 보여줍니다. 검증 또는 인계 문서에 사용되는 게이지의 경우, 발견 시 데이터는 마지막 교정 이후 수행된 측정값을 역추적하는 데도 도움이 됩니다.
압력 게이지 공급업체 감사를 원격으로 수행할 수 있습니까?
부분적으로 가능합니다. 문서 범위, 인증서, 교정 기록, 관리 계획, 도면 및 테스트 데이터는 원격으로 검토할 수 있으며, 교정 벤치의 실시간 비디오 워크는 종종 유용합니다. 원격 감사가 신뢰할 수 있게 확인할 수 없는 것은 작업 현장의 자재 분리, 접액부 주변의 실제 정리 정돈, 그리고 문서화된 관리 계획이 작업자가 하는 일과 일치하는지 여부입니다. 원격 감사는 신규 또는 고위험 공급업체에 대한 현장 방문 전의 선별 단계로 간주하십시오.
