EN 837-1은 부르동관 압력계에 대한 유럽 표준으로 치수, 계량, 요구사항 및 시험 방법을 다룹니다. 구매자에게 이는 사양서에 옮겨 적는 한 줄이 아니라 RFQ가 명확히 밝혀야 할 일련의 결정입니다. 공칭 크기, 정확도 등급, 압력 범위, 안전 형식, 프로세스 연결부, 접액 재질, 그리고 이를 입증하는 검사 문서가 여기에 포함됩니다. 이 표준은 스팬 대비 백분율로 0.1에서 4.0까지의 정확도 등급, 40 mm에서 250 mm까지의 공칭 다이얼 크기, 그리고 압력계의 고장 방식을 규정하는 S1, S2, S3 안전 형식을 정의합니다. 본 가이드는 각 조항을 발주 전에 엔지니어가 답해야 할 질문으로 바꾸고, EN 837-1이 어디에서 끝나고 ASME B40.100, CE 마킹, PED 의무가 어디에서 시작되는지 표시합니다.
EN 837-1 표준이 부르동관 압력계에 대해 실제로 다루는 범위
EN 837-1 압력계 표준은 부르동관 지시 압력계, 진공계 및 연성계에 대한 유럽 참조 규격입니다. 일반적인 카탈로그 요약에서는 원형, 나선형 또는 코일형 부르동관 게이지, 40~250mm의 공칭 크기, 게이지 압력 측정을 위한 최대 1600bar의 압력 범위를 그 범위로 설명합니다. 이 범위가 중요한 이유는 구매자에게 이 표준이 제어하고자 하는 것이 무엇인지, 즉 기계식 지시 압력계의 다이얼 크기, 압력 범위, 눈금 표시, 정밀도 등급, 구조 세부 사항, 안전 기능 및 테스트라는 것을 알려주기 때문입니다.
이 표준은 카탈로그 사진 한 장을 완전한 공정 사양으로 바꿔주지 않습니다. 견적 요청서에 산소, 황화수소 가스, 고온 증기, 부식성 화학물질, 슬러리, 심한 맥동 또는 위험 지역과 같은 조건이 명시되어 있지 않다면, EN 837-1에 따라 제작된 압력계라도 해당 환경에 부적합할 수 있습니다. EN 837-1을 계기 설계의 기본 기준으로 삼고, 접액부 재질, 연결부, 케이스 안전, 충만액, 액세서리, 인증서 및 검사 기록에 대한 공정별 요구사항을 추가해야 합니다.
출처 맥락을 파악하려면, 공개된 EN 837-1 범위 요약과 ASME B40.100 압력계 및 게이지 부속품에 대한 ASME 페이지를 비교해 보십시오. 조달 시 중요한 점은 어떤 표준, 어떤 개정판, 어떤 사용 조건 및 어떤 기록이 제공되어야 하는지를 명시하는 것입니다.
압력계 정확도 등급 비교하기→EN 837-1 표준을 슬로건이 아닌 구체적인 견적 요청서(RFQ)로 작성하는 방법
단순히 "EN 837-1 준수"라고 쓰는 것은 너무 광범위합니다. 공급업체는 여전히 다이얼 크기, 범위, 단위, 정밀도 등급, 연결부, 설치 위치, 접액부, 케이스 형태 및 문서를 알아야 합니다. 유통업체 또한 해당 압력계가 일반 용수, 압축 공기, 증기, 유압유, 산소, 냉매, 부식성 화학물질 또는 오염된 공정 매체 중 어디에 사용될 것인지 알아야 합니다.
| RFQ 항목 | EN 스타일 문구를 구체화하는 방법 | 모호하게 남겨둘 경우의 위험 |
|---|---|---|
| 공칭 크기 | 40, 50, 63, 100, 160 또는 250mm; 전면 또는 패널 가독성. | 다이얼이 검사 거리에 비해 너무 작거나 패널에 비해 너무 큽니다. |
| 범위 및 단위 | bar, MPa, kPa, psi 또는 이중 눈금; 필요시 진공 또는 연성 범위. | 정상 압력이 다이얼 하단에 위치하거나, 최대 압력이 범위를 초과합니다. |
| 정밀도 등급 | Class 0.6, 1.0, 1.6, 2.5 또는 프로젝트별 허용 오차. | 저가형 압력계가 외관 검사는 통과하지만 공정 가독성 요구를 충족하지 못합니다. |
| 연결부(커넥션) | G, BSP, NPT 또는 미터 나사; 하부 또는 후면 연결; 씰링 면. | 나사부 누출, 어댑터 중복 사용, 소켓 균열 또는 현장 재작업. |
| 안전 설계 | S1, S2, S3 또는 프로젝트 안전 설계; 후면 압력 방출 공간. | 파손 시 에너지가 작업자 쪽으로 향하거나 패널에 의해 막힐 수 있습니다. |
Manogauge 주문 시에는 제품군이 스테인리스 스틸 압력계, 액체 충만형 압력계, 다이어프램 씰 압력계, 캡슐 압력계 또는 차압계인지도 명시해야 합니다. EN 837-1이라는 표현이 제품 유형을 가려서는 안 됩니다.
압력 범위, 정밀도 등급, 가독성은 함께 검토해야 합니다
정밀도 등급은 일반적으로 순간적인 측정값이 아닌 전체 스케일 범위에 연동됩니다. 0-10 bar 범위의 1.6 등급 압력계와 0-100 bar 범위의 1.6 등급 압력계는 동일한 절대 허용 오차를 제공하지 않습니다. "안전을 위해" 범위를 과도하게 크게 잡으면 정상적인 측정값이 너무 압축되어 작업자가 사용하기 어려울 수 있습니다.
안정적인 사용 환경에서는 정상 압력을 스케일의 중간 부분, 보통 전체 스케일의 50-75% 부근에 맞추는 것이 일반적입니다. 맥동이 있는 환경, 펌프 차단 수두, 압축기 토출 압력, 유압 스파이크 및 압력 릴리프 설정은 인쇄될 범위를 선택하기 전에 검토해야 합니다. 지침이 진동하거나 스파이크가 예상되는 경우, 액체 충만형 케이스, 스너버, 리스트릭터, 압력 제한기, 원격 설치 라인 또는 전송기를 고려하되, 막힘이 실제 압력을 숨길 수 있는 곳에서는 스너버를 사용하지 마십시오.
관련 자료로는 압력계 레인지 계산 가이드와 압력계 스너버 선택 가이드를 참조하십시오.
요소 유형, 다이얼 크기 및 공정 조건에 따른 정확도 등급 선정 가이드는 압력계 정확도 등급 선정 가이드를 참조하십시오.
EN 837-1 압력계 견적 검토 요청엔지니어가 24시간 이내 답변→S1, S2, S3 안전 설계: 이 기호들이 의미하는 안전 장치
안전 설계는 EN 스타일 압력계 선택에서 가장 흔히 잘못 단순화되는 부분입니다. 위험은 부정확한 지침뿐만이 아닙니다. 부르동관이 케이스 내부에서 파열되면 압축 가스, 증기, 뜨거운 액체 또는 파편이 누출될 수 있습니다. 안전 구조는 그 에너지를 더 안전한 방향으로 유도하고 압력 요소와 전면 유리 사이에 장벽을 추가하기 위한 것입니다.
실용적인 RFQ 용어로, S1은 압력 방출 장치와 관련이 있고, S2는 S3와 같은 전면판 격벽 개념 없이 안전 설계를 추가하며, S3는 후면 압력 방출 경로가 있는 더 높은 보호 수준의 전면판 격벽형 안전 설계로 일반적으로 이해됩니다. 공개된 적용 노트와 제조업체 지침은 이러한 기능을 후면 압력 릴리프, 합판 또는 안전유리, 그리고 S3의 경우 견고한 격벽으로 설명합니다. 구매자는 여전히 해당 표준 개정판 및 공급업체 도면을 통해 정확한 해석을 확인해야 합니다.
모든 저위험 수도 라인에 대해 자동으로 S3를 지정하지 말고, 가스, 산소, 고압, 증기, 독성 또는 유해 서비스에 대해 자동으로 생략하지도 마십시오. 필요한 안전 설계는 매체의 상, 저장된 에너지, 압력, 온도, 설치 방향, 후면 공간 및 작업자가 서 있는 위치에 따라 달라집니다.
과압 한계, 블로아웃 백, 보호 액세서리에 대한 자세한 내용은 압력계 과압 보호 가이드를 참고하세요.
잘못된 설치는 올바른 압력계의 오작동을 유발할 수 있습니다
EN 837-1은 부실한 설치를 구제하지 못합니다. 후면 압력 방출구는 열린 공간이 필요하며, 패널 설계가 적절한 릴리프 경로를 제공하지 않는 한 평평한 패널에 눌려서는 안 됩니다. 하부 연결형 압력계는 배관 응력을 받아서는 안 됩니다. 패널을 통해 장착된 후면 연결형 압력계는 교체를 위해 충분한 공간, 지지 및 접근이 필요합니다.
온도 보호는 표준 번호와는 별개입니다. 증기 서비스에는 사이펀이나 냉각 레그가 필요할 수 있습니다. 열매체유나 고온 공정 액체에는 캐필러리, 냉각 요소 또는 다이어프램 씰이 필요할 수 있습니다. 맥동에는 댐핑이 필요할 수 있지만, 모든 댐핑 장치는 오염된 환경에서 막힐 수 있습니다. 압축 공기 시스템과 같은 유틸리티 서비스에서는 라인 압력을 모니터링하여 누출 및 압축기 효율 손실을 감지하는 데 도움이 됩니다. 부식성 또는 점성 매체에는 316L, 특수 합금, PTFE 라이닝 부품 또는 격리형 다이어프램 씰이 필요할 수 있습니다. 나사 호환성에 대해서는 압력계 나사 연결 가이드를 검토하십시오.
이 부분은 또한 문서가 현실과 일치해야 하는 지점입니다. 설치된 압력계, 액세서리, 밸브, 씰 및 나사 어댑터는 모두 구매 및 유지보수 기록에 목록화되어야 합니다.
수출 주문 시 EN 837-1, ASME B40.100, CE, PED 비교
EN 837-1과 ASME B40.100은 모두 글로벌 압력계 소싱에서 흔히 사용되지만, 동일한 구매 지름길은 아닙니다. EN 스타일 주문은 종종 미터법 공칭 크기, bar 또는 MPa 눈금, G 또는 미터 나사 연결을 사용합니다. ASME 지향 프로젝트는 종종 인치 다이얼 크기, psi 눈금, NPT 연결을 사용하며, ASME B40.100은 다이어프램 씰, 스너버, 압력 제한 밸브와 같은 게이지 부속품도 다룹니다.
CE 또는 PED 관련 문구는 EN 837-1 구조와는 다른 문제입니다. 압력계나 조립품이 지침의 적용을 받는지, 어떤 카테고리가 적용되는지, 어떤 선언이 필요한지는 제품, 압력, 부피, 매체 및 시장에 따라 다릅니다. 공급업체가 해당 모델 및 주문에 대해 정확히 어떤 문서를 발행할 수 있는지 확인하지 않은 채 "EN 837-1 + CE + PED"를 하나의 일반적인 라인으로 작성하지 마십시오.
OEM 수출의 경우, RFQ에는 목표 시장, 필요한 눈금 단위, 연결 표준, 라벨 언어, 인증서 패키지, 포장, 검사 수준 및 고객이 적합성 인증서, 교정 성적서, 재질 증명서 또는 배치 검사 보고서를 필요로 하는지 여부를 명시해야 합니다.
검사 증빙 자료: 대량 생산 전 공급업체에 요청해야 할 사항
신중한 구매자는 압력계가 "표준"인지 묻는 데 그치지 않습니다. 선적 전에 무엇을 확인할 수 있는지 물어보십시오. 유용한 생산 전 패키지에는 도면, 범위 표, 재료 목록, 교정 방법, 검사 계획 및 샘플 사진이 포함될 수 있습니다. 반복적인 OEM 주문의 경우, 승인된 도면을 보관하고 향후 로트를 그것과 비교하십시오.
| 증빙 자료 | 확인 내용 | 가장 중요한 경우 |
|---|---|---|
| 도면 | 다이얼 크기, 연결부, 장착, 케이스 치수 및 후면 공간. | 패널 장착형 압력계, OEM 스키드 및 공간이 제한된 장비. |
| 교정 기록 | 주문된 범위에 대한 정밀도 등급 및 합격점. | 테스트 벤치, 공정 제어, 규제된 유지보수 기록. |
| 재질 증명서 | 소켓, 부르동관, 다이어프램, 개스킷 및 케이스 재질. | 부식성 매체, 식품/제약, 산소, 해수, 화학물질. |
| 적합성 선언서 | 공급업체가 해당 로트에 대해 주장하는 표준 또는 프로젝트 요구사항. | 수출, 고객 감사 및 수입 검사. |
Manogauge는 저장성에서 ISO 9001 품질 시스템 하에 산업용 압력계를 제조하지만, 모든 주문에는 여전히 자체적인 증빙 자료 세트가 필요합니다. 하나의 인증서가 다른 범위, 재질 또는 연결부를 포괄한다고 가정하지 마십시오.

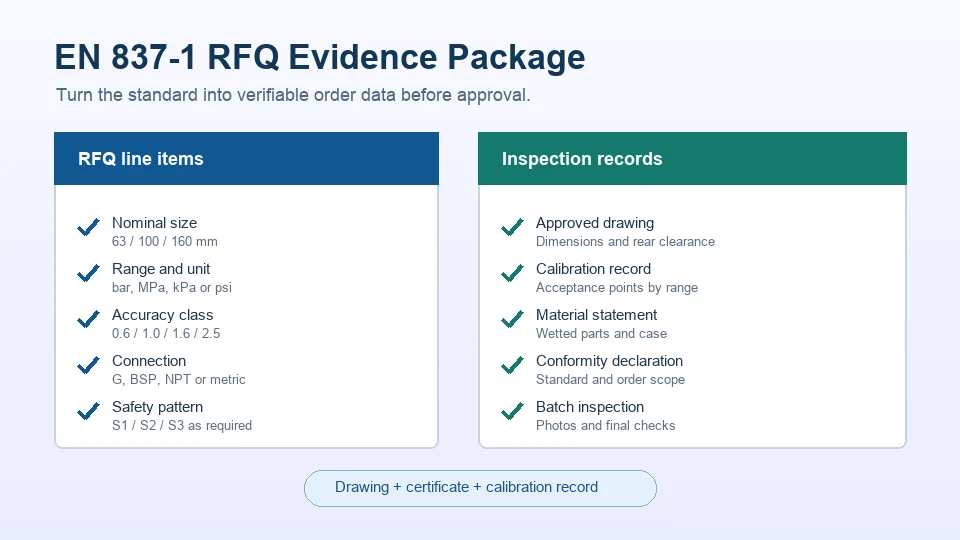

EN 837-1 압력계 상세 견적 요청(RFQ) 체크리스트
EN 837-1 압력계 표준에 대한 완전한 RFQ는 엔지니어링 결정 사항을 가시적으로 만들어야 합니다. 견적을 요청하기 전에 다음 항목을 포함하십시오.
- 사용 조건: 매체, 농도, 상, 온도, 세척 방법, 부식 및 점도.
- 압력 데이터: 정상 압력, 최대 압력, 진공 가능성, 시동 시 피크 압력, 맥동 및 릴리프 설정.
- 다이얼 및 성능: 공칭 크기, 범위, 단위, 이중 눈금, 정밀도 등급, 지침 안정성 및 가시 거리.
- 프로세스 연결부: 나사 종류, 크기, 하부 또는 후면 연결, 씰링 표면, 밸브 또는 매니폴드.
- 재질: 소켓, 부르동관, 다이어프램 씰(있는 경우), 개스킷, 케이스, 창 및 충만액.
- 안전: S1/S2/S3 또는 프로젝트 패턴, 후면 압력 방출 공간, 전면판 격벽 필요성 및 작업자 위치.
- 액세서리: 사이펀, 스너버, 압력 제한기, 캐필러리, 냉각 요소, 원격 라인 또는 차단 밸브.
- 문서: 도면, 적합성 인증서, 교정 성적서, 재질 증명서, 검사 기록 및 포장 요구사항.
이런 식으로 사용하면 EN 837-1은 짧은 표준 번호가 아니라 실용적인 구매 체크리스트가 됩니다. 이는 공급업체를 비교하고, 나사 및 범위 오류를 줄이며, 선택된 압력계가 현장에서 무엇을 증명할 수 있고 없는지를 정의하는 데 도움이 됩니다.
인증 문서와 함께 주문된 압력계의 경우, 관련 가이드인 압력계 수출 인증 가이드를 참조하십시오. 이 가이드는 주문 시 요청해야 할 인증서 및 문서 증빙 자료를 다룹니다.
핵심 요점
- EN 837-1은 정밀도 등급을 전체 범위의 백분율로 정의하므로, 넓은 범위의 계기는 사용 압력에서 절대 오차가 클 수 있습니다.
- S1, S2, S3 안전 설계는 압력계의 정밀도가 아닌 파손 시 안전 방출 방식을 설명합니다. 가격이 아닌 위험도에 따라 선택해야 합니다.
- 견적 요청서에 표준 번호만 기재하는 것은 무의미합니다. 다이얼 크기, 범위, 등급, 안전 설계, 연결부, 접액부 재질, 검사 서류를 함께 명시해야 합니다.
- EN 837-1 준수가 산소용, 위험 지역 승인, CE 마킹 또는 PED 의무를 보장하지는 않습니다. 이러한 요구사항은 별도로 확인해야 합니다.
