A2L R-454B 냉매 압력 게이지 선택은 저GWP 냉매로 전환되는 히트펌프와 HVAC 서비스 현장에서 실제 구매 과제가 되었습니다. 냉매 압력 게이지는 충전량을 단독으로 판단하지 않습니다. 고압측과 저압측 압력 기준을 제공하고, 기술자는 장비 라벨, 제조사 PT 차트, 온도 측정값, 승인된 서비스 절차와 함께 해석해야 합니다.

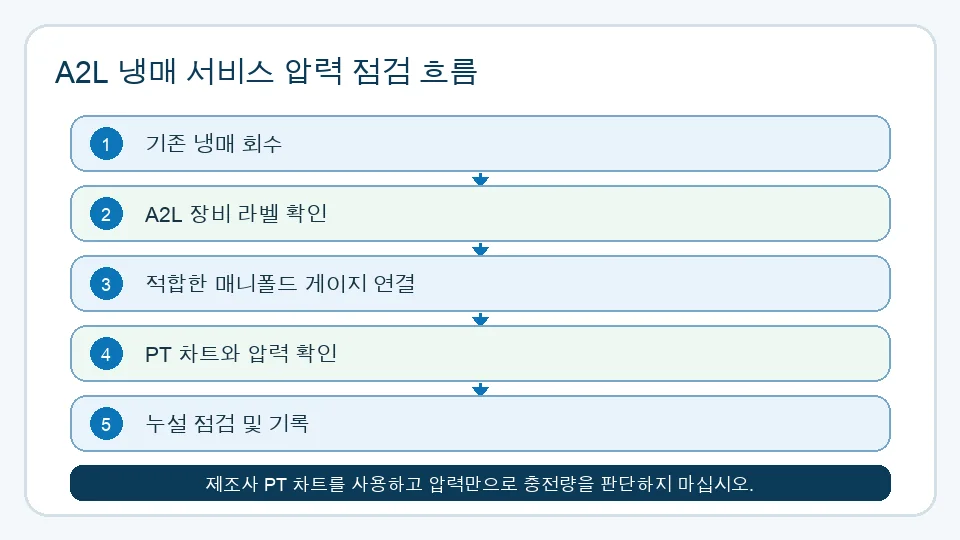

A2L 및 R-454B가 HVAC 서비스 점검을 바꾼 이유
장비 라벨, 냉매 실린더, 회수 기계, 누출 감지 관행 및 기술자 교육이 동시에 변경됨에 따라 이제 HVAC 서비스에서 A2L 전환이 가시화되고 있습니다. Bosch는 주거용 난방 및 냉방 장비를 위한 저 GWP 냉매로의 업계 전환을 설명하고 있으며, EPA SNAP 프로그램은 주거용 및 경상업용 에어컨 및 히트 펌프에 허용되는 대체 물질 및 사용 조건을 나열합니다. 이러한 변화는 실질적인 검색 수요를 창출합니다. 서비스 팀은 압력 점검이 새로운 냉매 작업 흐름에 어떻게 부합하는지 알고 싶어 합니다.
Manogauge의 경우, 자연스러운 제품 연결은 매니폴드 세트의 일부로 사용되는 냉매 압력 게이지 ZX-10-R입니다. A2L 작업에서 게이지 판독값은 하나의 현장 신호일 뿐 완전한 진단은 아닙니다. 기술자는 여전히 장비 명판, 냉매 유형, 제조업체의 압력-온도 차트, 측정된 라인 온도, 누출 테스트 결과 및 현지 안전 절차가 필요합니다. 이러한 구분을 통해 A2L R-454B 냉매 압력 게이지 선택이 구매자에게 정확하고 유용하게 유지됩니다.
유용한 배경 참고 자료로는 Bosch A2L 냉매 변경 가이드와 주거용 및 경상업용 에어컨 대체 물질에 대한 EPA SNAP 페이지가 있습니다.
냉매 압력 게이지 보기143개 이상의 공업용 게이지 탐색→냉매 매니폴드 게이지가 실제로 측정하는 것
냉매 매니폴드 게이지 세트는 일반적으로 한 쌍의 서비스 도구로 사용됩니다. 파란색 게이지는 저압 측을, 빨간색 게이지는 고압 측을 읽습니다. 시운전, 회수, 진공 점검 또는 문제 해결 중에 기술자는 정격 호스를 실외기 또는 냉동 회로의 서비스 포트에 연결한 다음 압력 값을 냉매 PT 차트 및 온도 판독값과 비교합니다.

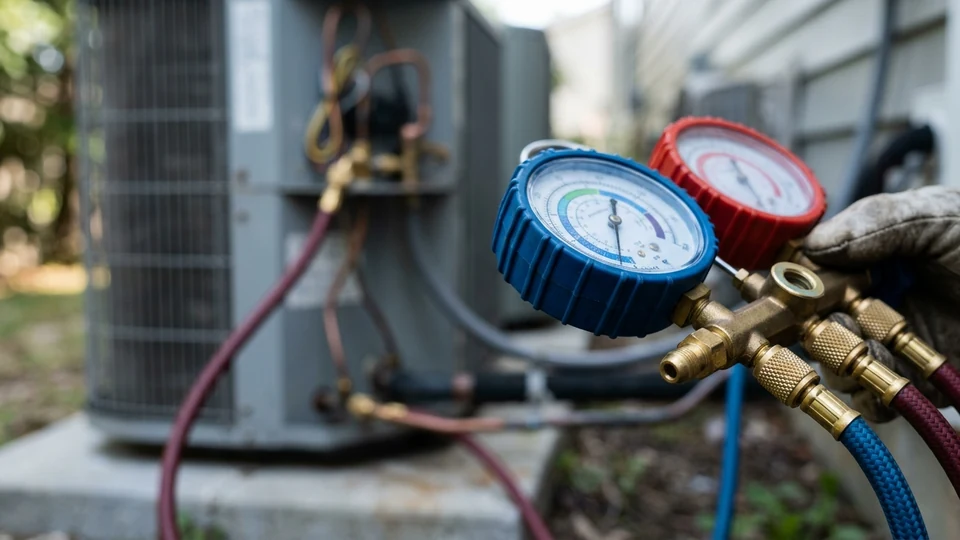

이 사용 환경은 펌프, 수처리 스키드 또는 데이터 센터 냉각수 파이프에 영구적으로 설치된 공정 게이지와는 다릅니다. 냉매 게이지는 HVAC 서비스 키트의 일부로 취급, 연결, 분리 및 보관됩니다. 실제 현장 서비스에서 빨간색과 파란색 매니폴드 게이지는 호스, 서비스 밸브 및 회수 또는 서비스 실린더와 함께 실외 HVAC 장치 근처에 배치됩니다.
진동 제어, 과압 보호, 다이얼 가독성, 연결 나사 보호 및 밀봉과 같은 동일한 기계적 원리가 여전히 중요합니다. 일반적인 장착 지침은 Manogauge의 압력 게이지 설치 모범 사례를 참조하십시오.
올바른 포화 값에 맞춰 게이지 읽기: 버블 포인트, 듀 포인트 및 글라이드
R-454B는 비공비 혼합물이므로 단일 성분 냉매처럼 단일 온도에서 끓거나 응축되지 않습니다. 하나의 압력에서 이 혼합물은 두 개의 포화 온도를 가집니다. 마지막 액체가 끓기 시작하는 버블 포인트(bubble point)와 마지막 증기가 응축되는 듀 포인트(dew point)입니다. 이 둘의 차이가 온도 글라이드입니다. 이것이 A2L 작업에서 정확한 압력 판독값이 잘못된 서비스 결론으로 이어지는 가장 흔한 단일 원인입니다.
기술자가 알아야 할 규칙은 간단합니다. 과열도는 듀 포인트에서, 과냉도는 버블 포인트에서 계산합니다. 잘못된 열을 사용하면 결과가 전체 글라이드만큼 이동하며, 충전량이 부족한 시스템이 정상으로 보이게 만듭니다.
| 서비스 작업 | 압력 측정 위치 | 사용할 포화 값 | 비교 대상 | 일반적인 오류 |
|---|---|---|---|---|
| 증발기 과열도 | 흡입 서비스 포트, 저압측 | 해당 압력에서의 듀 포인트 | 측정된 흡입 라인 온도 | 버블 포인트를 사용하거나 다른 냉매용으로 인쇄된 스케일 링 사용 |
| 응축기 과냉도 | 액관 또는 고압측 포트 | 해당 압력에서의 버블 포인트 | 측정된 액관 온도 | 일반 차트에서 가져온 중간 글라이드 평균값 사용 |
| 충전량 확인 | OEM 절차 후 양측 | 장비 설명서에 명시된 값 | 계량된 충전량 및 명판 값 | 압력만으로 충전 방법으로 간주 |
| 정지 압력 또는 누출 점검 | 알려진 온도의 격리된 회로 | 주변 온도에서의 포화 압력 | 동일한 순간의 주변 온도 | 온도로 인한 압력 변화를 누출로 오인 |
버블 및 듀 포인트 값은 냉매 공급업체의 압력-온도 데이터 또는 해당 냉매에 대한 장비 제조업체의 서비스 설명서에서 가져오십시오. 구형 매니폴드 게이지에 인쇄된 스케일 링이나 다른 냉매로 설정된 PT 앱은 대체할 수 없습니다. 글라이드가 결정에 중요한 경우(예: 한계 과열도, 긴 증발기, 저부하 조건)에는 무시할 수 있다고 가정하지 말고 냉매 공급업체에 값을 확인하십시오.
ZX-10 냉매 게이지 견적 요청엔지니어가 24시간 이내 답변→ZX-10 구매자를 위한 게이지 범위, 연결 및 가독성
Manogauge ZX-10 냉매 압력 게이지 제품군의 경우, 현재 제품 데이터에는 0-800 psi 압력 범위, 50-80 mm 다이얼 크기, 강철 케이스 옵션, ±1.6 / 2.5% 정확도 등급 및 7/16인치 UNF 연결이 나열되어 있습니다. 이는 교체용 게이지 헤드, 매니폴드 게이지 세트 또는 OEM 다이얼 옵션을 비교하는 유통업체에게 유용한 출발점입니다. 최종 주문은 여전히 정확한 냉매, 호스 세트, 서비스 포트 구성 및 현지 요구 사항에 맞춰집니다.
R-454B 또는 R-32 서비스의 경우, 압력 값을 특정 PT 차트와 비교하기 때문에 가독성이 중요합니다. 명확한 psi/bar 눈금, 올바른 연결 및 다이얼 레이아웃은 기술자가 여러 냉매를 다룰 때 현장에서의 혼란을 줄일 수 있습니다. 주문이 여러 시장과 관련된 경우, 도면이나 라벨을 확인하기 전에 압력 게이지 나사 연결 가이드를 통해 나사 및 연결 용어를 확인하십시오.
관련 Manogauge 옵션에는 ZX-10-R 레이디얼 냉매 압력 게이지와 ZX-10-A 액시얼 냉매 압력 게이지가 포함됩니다. 구매자는 압력 게이지 RFQ 양식을 사용하여 도면, 다이얼 아트워크, 샘플 세부 정보 및 구성 확인을 요청할 수 있습니다.
0-800 psi 다이얼이 실제로 나타내는 것: 현장 용어로 본 정확도 등급
기계식 게이지의 정확도는 측정값이 아닌 풀 스케일(full scale)의 백분율로 표시됩니다. 넓은 냉매 스케일에서는 이것이 큰 실질적인 결과를 낳습니다. 고압측 압력에서는 충분히 정확한 동일한 게이지가 저압측 압력에서는 거의 사용할 수 없을 수 있습니다. 유통업체가 모든 작업에 대해 하나의 다이얼로 표준화하기 전에 이 계산을 제시해 볼 가치가 있습니다.
| 정확도 등급 | 0-800 psi 스케일에서의 공차 | 100 psi 측정 시 | 250 psi 측정 시 | 450 psi 측정 시 |
|---|---|---|---|---|
| 1.6 | ±12.8 psi | 측정값의 ±12.8% | 측정값의 ±5.1% | 측정값의 ±2.8% |
| 2.5 | ±20 psi | 측정값의 ±20% | 측정값의 ±8.0% | 측정값의 ±4.4% |
PT 차트의 인접한 두 행에서 바로 읽을 수 있는 해당 지점의 압력-온도 곡선 기울기로 공차를 나누어 기술자가 실제로 중요하게 생각하는 숫자로 변환하십시오. 차트가 작동점 근처에서 K당 약 5 psi를 나타내는 경우, ±20 psi 공차는 약 ±4 K의 포화 온도에 해당하며, 이는 과열도 목표 자체와 같은 크기입니다. 고정된 수치를 가정하지 말고 해당 냉매 및 압력에 대한 차트에서 기울기를 읽으십시오.
세 가지 실질적인 결론이 따릅니다. 800 psi 스케일의 하단에서 낮은 값을 읽는 대신 흡입 작업에는 전용 저압측 또는 복합 다이얼을 사용하십시오. 측정값이 과열도 또는 과냉도 결정에 사용되는 경우 더 엄격한 정확도 등급을 지정하십시오. 그리고 매니폴드 세트는 문제 해결을 위한 비교 장비로 취급하고, 충전 및 시운전 결정은 계량된 충전량, 보정된 온도 측정 및 OEM 절차로 확인하십시오. EN 837-1 표준 설명서는 정확도 등급이 어떻게 정의되는지 다루고, 압력 게이지 범위 계산 가이드는 필요한 측정값에 스팬을 맞추는 방법을 다룹니다.
안전 참고 자료 및 압력 판독값의 한계
A2L 냉매는 일반적으로 저가연성 냉매로 설명됩니다. 이러한 분류가 환기, 누출 제어, 숙련된 서비스 작업, 승인된 도구 및 장비 제조업체의 서비스 가이드의 필요성을 없애는 것은 아닙니다. AHRI의 안전한 냉매 전환 자료와 ASHRAE 냉동 표준은 더 넓은 안전 맥락에서 유용한 참고 자료이며, 서비스 단계에 대한 첫 번째 정보원은 여전히 장비 제조업체입니다.
신뢰할 수 있는 사양은 보편적인 주장이 아닌 정확한 서비스 조건을 기반으로 합니다. 구매자는 대상 냉매 서비스에 대한 압력 범위, 눈금 단위, 호스 호환성, 7/16인치 UNF 연결, 누출 방지, 재료 호환성, 서비스 온도, 포장 및 문서를 확인합니다. Manogauge 제품 데이터에 나열되지 않은 주장이 있는 경우, Manogauge는 구매 전에 이를 검토할 수 있습니다.
더 넓은 안전 맥락을 위해 AHRI 안전한 냉매 전환 및 ASHRAE 냉동 표준 자료를 검토하십시오.
유통업체 및 서비스 팀 구매 체크리스트
실용적인 A2L 냉매 게이지 주문은 서비스 세부 정보에서 시작됩니다. 팀이 서비스할 냉매는 무엇입니까: R-454B, R-32 또는 다른 승인된 냉매입니까? 구매자는 완전한 매니폴드 세트, 교체용 게이지 헤드 또는 자체 상표 다이얼을 주문하고 있습니까? 기술자는 psi/bar 이중 눈금, 50 mm 또는 80 mm 다이얼, 레이디얼 또는 액시얼 연결, 그리고 유통업체 재판매를 위한 포장이 필요합니까?
수출 및 OEM 구매자를 위해 Manogauge는 중국 저장성 제조 공장에서 게이지 범위, 연결, 다이얼 아트워크 및 포장 요구 사항을 검토할 수 있습니다. 최종 승인은 구매자의 장비, 냉매 공급업체 서비스 가이드 및 현지 서비스 규정을 기반으로 합니다. RFQ 정보에는 일반적으로 대상 냉매, 매니폴드 모델, 호스 연결, 압력 눈금, 다이얼 언어 및 샘플 요구 사항이 포함됩니다.
A2L R-454B 냉매 압력 게이지 선택은 저 GWP 냉매 채택을 실제 HVAC 압력 판독, PT 차트 해석, 매니폴드 게이지 사용성 및 문서화된 조달 요구 사항과 연결합니다.
핵심 요점
- R-454B 및 R-32와 같은 A2L 냉매는 압력 점검을 장비 라벨, PT 차트, 온도 측정값 및 문서화된 서비스 절차에 더 의존하게 만듭니다.
- R-454B는 비공비 혼합물입니다. 과열도는 듀 포인트에서, 과냉도는 버블 포인트에서 계산하고, 두 값 모두 인쇄된 스케일 링이 아닌 냉매 또는 OEM 데이터에서 가져오십시오.
- 기계적 정확도는 풀 스케일의 백분율이므로 0-800 psi 다이얼은 저압측보다 고압측을 훨씬 더 잘 분해합니다. 흡입 작업에는 전용 저압측 또는 복합 다이얼을 지정하십시오.
- ZX-10 냉매 게이지 주문에는 0-800 psi 범위, 7/16인치 UNF 연결, 호스 호환성, 다이얼 스케일 및 OEM 포장 요구 사항에 대한 확인이 포함됩니다.
- 압력만으로는 충전량을 확인할 수 없습니다. 이는 계량된 충전량, 보정된 온도 측정, 누출 점검 및 장비 제조업체의 지침을 사용하는 절차 내의 하나의 현장 신호입니다.
