CO2 트랜스크리티컬 냉동 설비의 압력계 선정은, 고압 측이 기존 HFC 시스템보다 훨씬 높은 압력에서 운전될 수 있는 R744 냉동 랙에 현장 압력계, 트랜스미터, 부속품을 선택하는 일입니다. 의미 있는 측정점은 압축기 흡입 압력, 토출 압력, 가스쿨러 출구 압력, 플래시 탱크 압력, 필터 압력 손실 등입니다. 이 가이드는 압력계를 어디에 두어야 하는지, 측정 범위와 안전 케이스 선정을 어떻게 판단할지, 어떤 재질을 확인해야 하는지, 그리고 온도·제어·OEM 랙 데이터 없이 압력 값만으로는 무엇을 증명할 수 없는지를 설명합니다.
CO2 트랜스크리티컬 냉동 압력계 선정에서 측정해야 할 항목

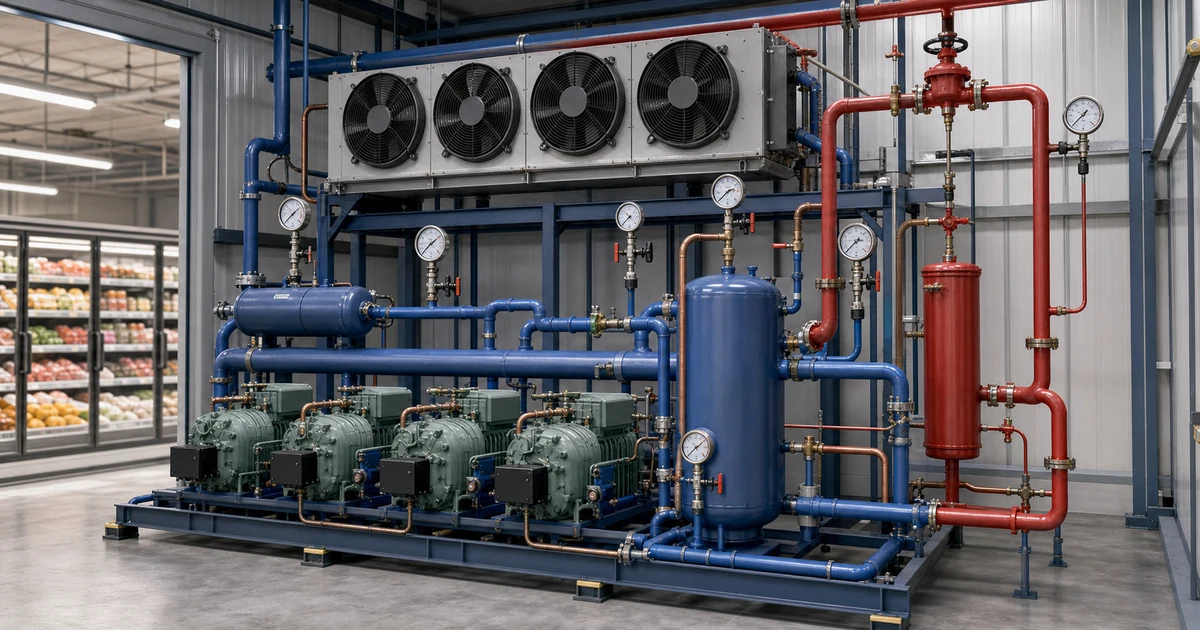

CO2 트랜스크리티컬 냉동 압력계 선정은 다이얼 범위만이 아니라 랙의 기능에서 시작해야 합니다. R744 시스템에는 압축기 흡입부, 압축기 토출부, 가스 쿨러 출구, 고압 밸브 입구, 플래시 탱크, 액체 헤더, 증발기 분기 및 서비스 필터 측정점이 포함될 수 있습니다. 각 측정점은 서로 다른 정보를 제공합니다.
ASHRAE는 R744 회로의 설계 압력 기준을 포함해 이산화탄소 시스템의 냉동 안전 지침을 발행하고 있습니다. 자세한 내용은 이산화탄소 냉동 시스템에 관한 ASHRAE Standard 15 부록을 참조하십시오. OEM 랙 매뉴얼은 저온 흡입부, 중온 흡입부, 플래시 탱크, 액체 라인 및 고압측에 서로 다른 압력 등급을 적용할 수 있으므로, 최종 압력계 선정은 프로젝트 문서를 따라야 합니다.
현장 기계식 압력계는 기술자가 현장 점검 중 운전 상태를 확인하는 데 유용합니다. 압력 트랜스미터는 고압 제어, 압축기 단계 제어, 경보 로직, 트렌드 기록 또는 안전 정지를 위해 측정값을 사용하는 지점에 적용합니다. 압력계는 제어 시스템을 보조해야 하며 랙 컨트롤러, 릴리프 장치 또는 시운전 절차를 대신할 수 없습니다.

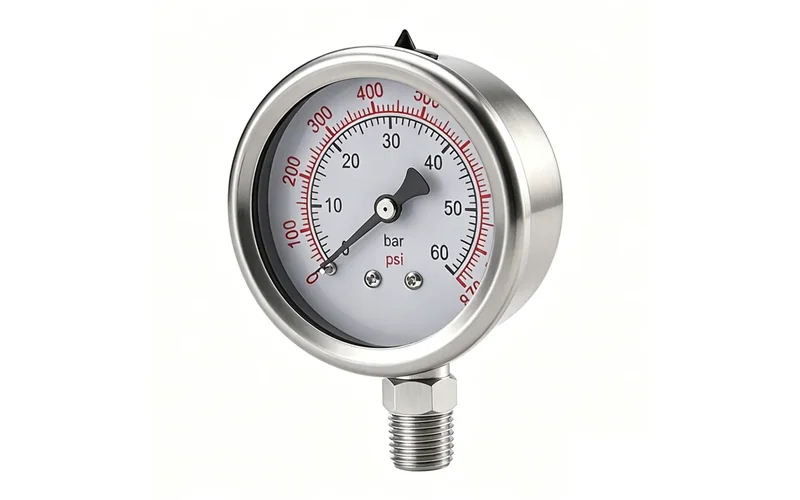

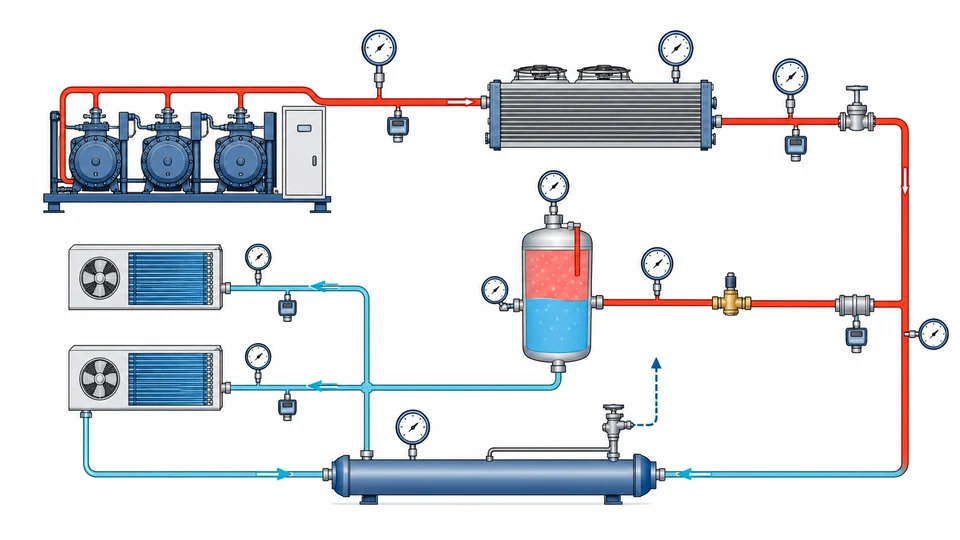

스테인리스 압력계 보기143개 이상의 공업용 게이지 탐색→R744 랙의 일반적인 압력 측정점
동일한 CO2 랙에서도 흡입측, 리시버 및 고압측이 서로 다른 압력 범위에서 운전되므로 여러 압력 범위가 필요할 수 있습니다. 각 측정점을 별도의 서비스 조건으로 취급한 뒤, 압력 등급과 진단 목적이 실제로 유사한 경우에만 표준화하십시오.
| 측정점 | 기술자가 확인하는 이유 | 계기 선택 |
|---|---|---|
| 압축기 흡입 헤더 | 증발기 부하, 냉매 부족 공급, 밸브 동작, 저압 경보 | 제어에 해당 값을 사용하는 경우 압력계와 트랜스미터 병용 |
| 압축기 토출부 | 고압측 부하, 가스 쿨러 성능 및 비정상적인 유로 제한 | 해당 구간의 정격에 맞는 고압 압력계 또는 트랜스미터 |
| 가스 쿨러 출구 / 고압 밸브 입구 | 트랜스크리티컬 제어 및 압력 최적화 | 제어용 트랜스미터, 서비스 확인용 현장 압력계 |
| 플래시 탱크 / 리시버 | 액체 공급 안정성 및 바이패스 동작 | 리시버 설계 압력에 맞는 압력계 또는 트랜스미터 |
| 필터 드라이어 또는 서비스 필터 | 유로 제한 및 오염도 추세 | 압력계 2개 구성 또는 차압 측정 방식 |
관련 주제는 A2L R-454B 냉매 압력계 선정 가이드와 암모니아 냉동 압력 모니터링 가이드를 비교해 보십시오.
포화압력이 결정하는 압력 범위: 정지·오프사이클 및 트랜스크리티컬 한계
HFC 시스템에 익숙한 엔지니어에게 R744 압력계 범위가 낯설게 보이는 이유는 상업적 요인이 아니라 열역학적 특성 때문입니다. 이산화탄소는 일반적인 주변 온도에서 포화압력이 높고, 임계점은 약 31.0 °C 및 73.8 bar 절대압입니다. 더운 날 랙이 정지하면 해당 주변 온도에서의 포화압력에 가까워지므로, 저압측과 리시버의 설계 압력은 운전 압력이 아니라 정지 및 오프사이클 압력에 의해 결정되는 경우가 많습니다.
| 온도 | CO2 포화압력 (bar 절대압, 약값) | 게이지 압력 약값 | 중요한 이유 |
|---|---|---|---|
| -40 °C | 10.0 | 9.0 barg | 일반적인 슈퍼마켓 랙의 LT 증발 범위 |
| -30 °C | 14.3 | 13.3 barg | LT 흡입 압력대 |
| -20 °C | 19.7 | 18.7 barg | 일부 시스템의 MT 서비스 저압 범위 |
| -10 °C | 26.5 | 25.5 barg | MT 증발 범위 |
| 0 °C | 34.9 | 33.9 barg | 다수 랙의 플래시 탱크 및 리시버 압력대 |
| 10 °C | 45.0 | 44.0 barg | 낮은 주변 온도에서의 정지 상태 |
| 20 °C | 57.3 | 56.3 barg | 실내 온도 정지 상태로, 대부분의 HFC 고압측보다 이미 높음 |
| 30 °C | 72.1 | 71.1 barg | 임계점 바로 아래의 고온 정지 상태 |
위 수치는 표준 열역학 표에 따른 순수 CO2의 반올림 포화압력으로, 대략적인 규모를 보여 주기 위한 값입니다. 각 구간의 설계 압력과 MAWP는 이 표가 아니라 랙 OEM 문서에서 확인해야 합니다. 정지 시 냉각 장치나 압력 릴리프 구성이 설치된 랙은 단순히 주변 온도까지 상승하는 랙과 다르게 동작합니다.
임계점 이상에서는 포화온도 자체가 존재하지 않습니다. 트랜스크리티컬 랙의 고압측에서는 압력과 온도가 독립 변수이므로, 고압 밸브 위치를 판단하려면 가스 쿨러 출구의 압력과 온도를 모두 측정해야 합니다. HFC 시스템에서처럼 고압측 압력을 '응축 온도'로 환산하는 것은 해당 운전 영역에 존재하지 않는 값을 읽는 것과 같습니다.
CO2 냉동 압력계 RFQ 준비엔지니어가 24시간 이내 답변→CO2 트랜스크리티컬 냉동 압력계 선정의 압력 범위와 케이스 설계
압력 범위 선정은 랙 압력 등급, 정상 운전 압력, 예상 최대 압력, 릴리프 설정값, 고온 정지 노출 조건 및 서비스 시험 절차를 기준으로 시작해야 합니다. 많은 CO2 구간은 익숙한 HFC 냉동 측정점보다 훨씬 높은 압력 정격을 요구합니다. 정상 운전 압력이 눈금에 들어온다는 이유만으로 압력계를 선택하지 마십시오.
일반적으로 읽기 쉬운 다이얼은 정상 측정값이 최저 눈금과 최대 눈금에서 모두 떨어진 위치에 오도록 설계합니다. 그러나 CO2 고압측에서는 좁은 표시 범위보다 과압 여유와 케이스 안전성이 우선될 수 있습니다. 기술자 가까이에서 고압 가스가 흐르는 경우, 전면 방폭형 안전 케이스, 후면 릴리프, 적층 안전유리, 스테인리스 케이스 및 방출 공간 확보가 필요한지 검토하십시오.
압축기와 밸브 스테이션 주변에서는 포인터 진동이 발생할 수 있습니다. 액체 충전, 진동 감쇠, 스너버 또는 원격 설치로 가독성을 개선할 수 있지만 잘못된 압력 등급을 보정할 수는 없습니다. 맥동 관련 기준은 압력계 스너버 선정 가이드를 참조하십시오.
재질, 나사 규격 및 설치 세부사항
적절하게 유지관리되는 냉동 시스템에서 CO2는 일반적으로 건조하고 비부식성이지만, 설치 환경에 맞춘 세심한 재질 선정이 필요합니다. 스테인리스강 접액부는 산업용 랙, 옥외 장치, 세척 구역 및 수분·오일·세정 화학물질 또는 복합 서비스가 발생할 수 있는 시스템에서 보수적인 기본 선택입니다. 일부 냉동 서비스 공구에는 황동이 사용되지만, 모든 CO2 랙 압력 등급이나 고객 규격에 적합하다고 단정해서는 안 됩니다.
연결 규격, 씰링 방식 및 접근성을 확인하십시오. 일반적인 냉동 서비스 연결부는 NPT, BSP, G 또는 미터법 프로세스 나사와 동일하지 않습니다. 거의 맞는 나사산은 특히 고압 가스에서 안전한 씰이 될 수 없습니다. 압력계 밸브, 서비스 포트 및 모세관은 진동에 견디도록 지지하고, 소구경 배관을 구부리지 않고 기술자가 계기를 차단·교체할 수 있는 위치에 설치해야 합니다.
재질 선정 기준은 316L 스테인리스강과 황동 압력계 접액부 비교를 참조하십시오. 최종 재질 결정은 랙 OEM, 냉매·오일 적합성, 고객 사양 및 현지 규정을 따라야 합니다.
잘못된 R744 주문을 유발하는 단위·눈금·범위 선정 오류
CO2 압력계 주문에서 분쟁이 발생하는 대부분의 원인은 복잡한 사양이 아닙니다. 요청서 작성 방식에서 반복적으로 발생하는 몇 가지 모호성이 원인입니다. RFQ를 발행하기 전에 이를 점검하면 대부분의 재작업을 줄일 수 있습니다.
| 오류 | 나타나는 방식 | 예방 방법 |
|---|---|---|
| 게이지 압력과 절대압력 혼용 | bar 절대압으로 제시된 설계값을 bar 게이지 눈금으로 주문하거나 그 반대의 경우 | RFQ와 도면의 모든 압력에 barg 또는 bara를 명시 |
| 문서 간 단위 불일치 | OEM 표는 bar, 현장 규격은 MPa, 유통업체 견적은 psi로 제시 | 주문 기준 단위를 하나로 정하고, 이중 눈금은 별도 요구사항으로 명시 |
| 구간 없이 'CO2 압력계'로 주문 | LT 흡입, MT 흡입, 리시버 및 고압측이 있는 랙에 하나의 범위만 견적 | 각 품목에 구간을 명시하고 OEM 압력표 첨부 |
| 운전 압력으로 범위 선정 | 운전점에는 맞지만 정지 상태 또는 서비스 시험 중 초과 | MAWP와 정지 압력을 기준으로 선정한 뒤 운전점이 눈금 중간에 위치하는지 확인 |
| 냉동 서비스 나사산을 프로세스 나사산으로 간주 | NPT 또는 G로 주문해 랙에서 부품이 밀봉되지 않음 | 정확한 연결 규격을 견적서에 명시하고 체결 상대 부품 도면 제공 |
| 개조 중 HFC용 압력계 재사용 | 기존 다이얼이 비슷해 보여 고압 구간에 재설치 | R744 구간 데이터로 범위를 다시 산정하고 기존 품번을 그대로 사용하지 않음 |
| 노출 위험에 따른 안전 케이스 미지정 | 작업자 가까이의 고압 측정점에 표준 케이스 설치 | 위험성 평가에 따라 전면 안전 구조와 후면 릴리프 요구사항을 결정하고 명시 |
| 추적성 요구사항 누락 | 시리얼 번호나 인증서 없이 압력계가 납품되어 인수 기록에 활용할 수 없음 | 주문서에 교정성적서, 시리얼 표시 및 교정 전 데이터 요구사항 명시 |
범위 선정 예시. MAWP가 60 barg이고 정상 운전 압력이 38 barg인 구간을 가정해 보겠습니다. 0-100 bar 다이얼은 정상 운전 압력을 스팬의 38%, MAWP를 60% 지점에 배치하므로 예상 최고 압력 이상에 여유가 남습니다. 반면 0-60 bar 다이얼은 MAWP가 풀스케일에 정확히 위치해 여유가 전혀 없습니다. 숫자가 일치해 보여도 사용할 수 있는 선정이 아닙니다. 작업자가 고압 측정점 가까이에 서는 경우 전면 안전 케이스 선정 가이드와 압력계 과압 보호 가이드를 기준으로 케이스 설계를 검토하십시오.
CO2 랙에서 압력값만으로 입증할 수 없는 사항
압력값 하나만으로 랙의 효율을 입증할 수 없습니다. CO2 트랜스크리티컬 성능은 가스 쿨러 출구 온도, 주변 조건, 압축기 속도, 고압 밸브 위치, 플래시 가스 바이패스, 증발기 부하, 냉매 충전량, 오일 관리 및 컨트롤러 전략에 좌우됩니다. 정상 압력값이 표시되더라도 과열도 제어 불량, 열교환기 오염, 센서 드리프트 또는 잘못된 시운전 파라미터가 동시에 존재할 수 있습니다.
압력값만으로 안전 규정 준수 여부도 입증할 수 없습니다. 릴리프 밸브, 압력 용기, 배관 설계 압력, 환기, 누설 감지, 해당되는 경우의 전기 등급 및 유지관리 절차를 별도로 검토해야 합니다. 압력계는 지시 장치이지 과압 보호 장치가 아닙니다.
구매 문구에서는 CO2 트랜스크리티컬 냉동 압력계 선정이 고압측 제어나 냉동 효율 문제를 해결한다고 약속하지 마십시오. 압력계는 온도, 컨트롤러 및 OEM 데이터와 함께 해석할 때 유지보수, 문제 해결 및 독립적인 서비스 확인을 지원합니다.
CO2 냉동 압력계 RFQ 체크리스트
완전한 RFQ에는 냉매명만이 아니라 정확한 랙 구간을 기재해야 합니다. 매체를 R744 / CO2로 표기하고, 정상 압력, 최대 압력, 해당 구간의 설계 압력 또는 MAWP, 압력 단위, 다이얼 직경, 연결 나사, 하부 또는 후면 설치 방식, 접액부 재질, 케이스 유형, 창 재질, 충전 유체, 진동 노출, 주변 온도, 서비스 밸브 구성 및 문서 요구사항을 포함하십시오.
- 해당 측정점이 흡입, 토출, 가스 쿨러, 리시버, 액체 라인, 필터 또는 서비스 매니폴드인지 명시하십시오.
- 기계식 압력계, 압력 트랜스미터 또는 두 제품 모두 필요한지 확인하십시오.
- 압력계에 스테인리스강, 액체 충전, 전면 안전 구조, 산소 세정 또는 교정성적서가 필요한지 지정하십시오.
- 가능한 경우 랙 OEM 압력표를 첨부하십시오. 공급업체가 'CO2'라는 단어만으로 압력 등급을 추정하도록 요청하지 마십시오.
- 중국 저장성에서 Manogauge OEM 공급을 받는 경우, 대량 주문 전에 도면, 재질 명세서, 포장 요구사항 및 샘플 승인 기록을 요청하십시오.
이렇게 작성하면 단순히 CO2 압력계를 요청하는 것보다 견적을 안전하고 쉽게 비교할 수 있습니다.
핵심 요점
- CO2 트랜스크리티컬 냉동 압력계는 흡입, 토출, 가스 쿨러, 플래시 탱크, 액체 라인 또는 필터 등 랙 구간별로 선정해야 합니다.
- 운전 압력이 아니라 정지 및 오프사이클 포화압력이 저압측과 리시버의 설계 압력을 결정하는 경우가 많으므로, 압력 범위와 과압 정격 선정에 반영해야 합니다.
- 임계점 이상에서는 포화온도가 존재하지 않으므로 고압측 압력만으로 응축 온도를 판단할 수 없습니다. 이 영역에서는 압력과 온도가 독립적입니다.
- 압력값은 서비스 점검을 지원하지만, 효율, 냉매 충전량, 릴리프 보호 또는 안전 규정 준수 여부를 단독으로 입증하지는 못합니다.
Related buyer pages
Refrigerant pressure gauge supplierR744 high-side ranges reach 120-160 bar; confirm range and safety pattern before ordering.
Stainless steel pressure gauge manufacturerStainless wetted parts and cases for CO2 racks in humid machine rooms.
Liquid-filled pressure gauge supplierFilled gauges for compressor discharge vibration on transcritical racks.
관련 글
- 암모니아 냉동 압력 모니터링 가이드
R717 암모니아 냉동 창고용 압력계 가이드: 흡입, 토출, 오일, 제상 측정 범위와 재질 적합성 및 안전 점검 사항.
- 칠러 냉매 압력계 선정 가이드
칠러 냉매 회로용 압력계 선정 방법: 고압측·저압측·컴파운드·Torr 진공계·CO2 계기의 범위, 재질, 연결 유형 및 RFQ 체크리스트.
- 316L 스테인리스와 황동 압력계: 부식 선택 가이드
사용 환경에 적합한 압력계 접액부 재질을 선택하세요. 주요 산업 유체에 대한 316L 스테인리스 스틸과 황동의 내식성을 비교 분석합니다.
- 산소 압력계 선정: 청정도와 안전 실무
산소 청정 사용을 위한 압력계 선정 가이드: 무유(oil-free) 처리, 재질, 측정 범위, 건식 케이스 선택, 포장, 설치 및 견적 확인 사항.
- 압력계 과압 보호 가이드
펌프, 수격, 맥동에 대비한 압력계 과압 보호 가이드: 스너버, 압력 제한기, 안전 케이스 및 견적 확인 사항.
자주 묻는 질문
CO2 트랜스크리티컬 냉동 압력계에는 어떤 압력 범위가 가장 적합한가요?
랙 전체에 적용되는 단일 범위는 없습니다. 구간별 압력 등급, 정상 운전 압력, 예상 최대 압력, 릴리프 설정값 및 OEM 데이터를 기준으로 선정해야 합니다. 흡입측, 리시버 및 고압측에는 서로 다른 범위가 필요한 경우가 많습니다.
CO2 냉동 압력계에 전면 안전 케이스를 사용해야 하나요?
위험성 평가, 압력 등급, 가스 서비스 조건 및 작업자 노출 수준에 따라 필요성이 인정되는 경우 전면 안전 케이스를 사용하십시오. 기술자 가까이에 있는 고압 R744 측정점은 케이스 설계와 후면 릴리프 공간을 특별히 검토해야 합니다.
일반 냉매 매니폴드 압력계를 R744 랙에 사용할 수 있나요?
해당 측정점의 압력 정격, 연결부, 재질 및 서비스 절차가 모두 일치하는 경우에만 사용할 수 있습니다. CO2 랙 구간은 일반적인 냉매 서비스 공구의 가정을 초과할 수 있습니다.
CO2에는 스테인리스강 접액부가 필수인가요?
건조한 CO2는 일반적으로 부식성이 없지만, 산업용 랙, 옥외 서비스, 세척 구역 및 고객 규격에서는 스테인리스강이 보수적인 선택인 경우가 많습니다. OEM과 프로젝트 사양을 확인하십시오.
압력값만으로 CO2 랙의 효율을 입증할 수 있나요?
아니요. 효율을 판단하려면 압력과 함께 온도, 컨트롤러 상태, 가스 쿨러 데이터, 압축기 운전, 냉매 충전량, 오일 관리 및 OEM 성능 로직을 확인해야 합니다.
CO2 정지 압력이란 무엇이며 압력계 범위에 왜 중요한가요?
R744 시스템이 정지하면 냉매가 주변 온도에 가까워지면서 압력이 해당 온도의 포화압력까지 상승합니다. 20°C에서는 약 57 bar 절대압, 30°C에서는 약 72 bar 절대압입니다. 운전 압력이 아니라 정지 압력이 저압측과 리시버의 설계 압력을 결정하는 경우가 많으므로, 압력계 범위와 과압 정격이 이를 포함해야 합니다. 정지 시 냉각 장치나 릴리프 구성이 설치된 경우를 포함해 실제 랙의 수치는 OEM 데이터에서 확인해야 합니다.
트랜스크리티컬 랙의 고압측에도 포화온도가 있나요?
CO2의 임계점인 약 31.0°C 및 73.8 bar 절대압 이상에서는 포화온도가 없습니다. 트랜스크리티컬 운전에서는 압력과 온도가 독립적이므로, 가스 쿨러 출구 압력을 HFC 시스템처럼 응축 온도로 환산할 수 없습니다. 따라서 고압 밸브 위치를 판단하려면 가스 쿨러 출구에서 압력과 온도를 모두 측정해야 합니다.
CO2 냉동 압력계는 bar 게이지압으로 표시해야 하나요, bar 절대압으로 표시해야 하나요?
프로젝트 규격이 지정한 방식을 사용해야 하지만, RFQ와 도면 모두에 이를 명확히 표기해야 합니다. 절대압 설계값을 게이지압 눈금과 혼용하는 것은 잘못된 R744 압력계 주문의 가장 흔한 원인 중 하나입니다. 특히 전체 운전 압력대가 좁은 저온 흡입점에서는 약 1 bar의 차이도 중요합니다.
