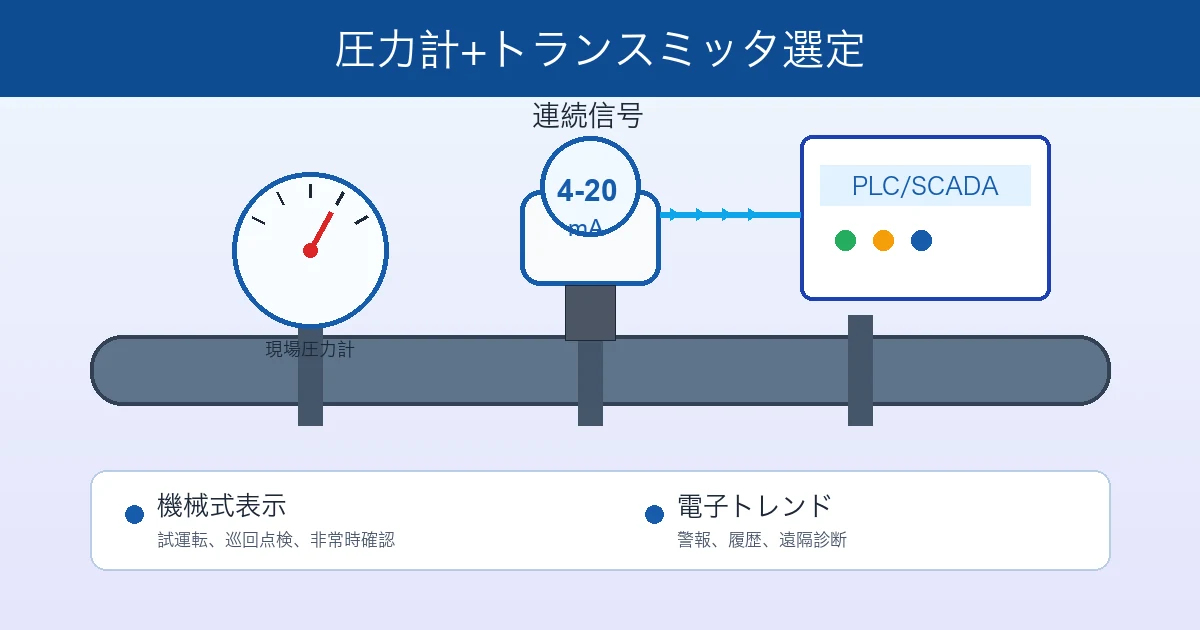

圧力伝送器と機械式圧力計の選定は、実務的な計装判断です。機械式圧力計は現場での目視指示を与え、圧力伝送器は工程圧力を 4-20 mA、HART、デジタル出力などの電気信号に変換して PLC、SCADA、ヒストリアンに送ります。ポンプ、圧縮機、油圧システム、水処理スキッド、プロセス配管では、一方が他方を置き換えるのではなく、それぞれの役割を明確にすることが正解になる場合が多くあります。
圧力トランスミッタで確認できること、圧力計で確認できること
圧力トランスミッタと圧力計の選定は、製品写真ではなく、まず計測の役割から始めます。圧力トランスミッタは電子式圧力計器であり、検出素子がプロセス圧力を、一般的には4-20 mA、HART、0-10 V、RS-485、またはフィールドバス出力などの電気信号に変換します。一方、機械式圧力計は現場指示計器です。ブルドン管、ダイヤフラム、カプセルなどの検出素子が作動し、外部電源なしで指針を文字板上に表示します。
圧力値をアラーム、停止ロジック、ポンプシーケンス、トレンド記録、漏れ検知、フィルタ保全、遠隔診断などのデータとして扱う必要がある場合は、トランスミッタが適しています。試運転、隔離、配管フラッシング、保全引き渡し、停電時、信号喪失時に、技術者が現場で直ちに圧力を確認する必要がある場合は、圧力計が適しています。プロフェッショナルな選定で問うべきなのは「どちらが新しいか」ではなく、「この計器はどの疑問に答えるのか、そして表示が誤っていた場合に何が起きるのか」です。
機械式圧力計の設置要領を確認する→測定原理：ブルドン管、ダイヤフラム素子、電子式センサセル
ブルドン管圧力計は、内部圧力が上昇すると伸びようとする弾性曲管を使用します。リンク機構とムーブメントが微小な変位を指針の回転に変換します。堅牢で読み取りやすく、多くの産業用レンジに適していますが、可動部品を持つため、振動、脈動、過圧、機械的摩耗の影響を受けることがあります。ダイヤフラム圧力計は柔軟な膜を使用し、腐食性、粘性、結晶化しやすい、またはサニタリー性が求められる媒体では、ダイヤフラムシールと組み合わせることが一般的です。カプセル圧力計は、超低圧や差圧の現場指示に使用されます。
圧力トランスミッタでは通常、ひずみゲージ式、ピエゾ抵抗式、静電容量式、セラミック式などのセンサセルを使用します。センサ出力は、電子回路による信号処理、温度補償、スケーリングを受けます。これにより連続監視に適した計器となりますが、機械式圧力計にはない要件も生じます。電源、信号配線、接地、シールド、エンクロージャ等級、電磁両立性、ループ抵抗、制御システム側のスケーリングなどです。
プロセスエンジニアにとって実務上重要なのは、圧力計の故障は指針の跳ね、ゼロ点ずれ、曇り、ムーブメントの固着などとして目視できることが多い一方、トランスミッタの故障は、値の固定、ノイズの多い信号、誤った工学単位、PLCスケーリングの誤り、あるいは安定しているものの誤った値を送る導圧配管の詰まりとして現れる場合がある点です。
用途別に見る圧力トランスミッタと圧力計の選定
一般的な水、圧縮空気、または非重要ユーティリティ配管で、運転員が定期的に現場確認するだけでよい場合は、機械式圧力計で十分なことがあります。自動化設備、バッチプロセス、遠隔ポンプ場、データセンター、安全関連のプロセスアラームでは、圧力値をPLC、SCADA、BMS、ヒストリアンソフトウェアへ入力する必要があるため、通常は圧力トランスミッタが必要です。

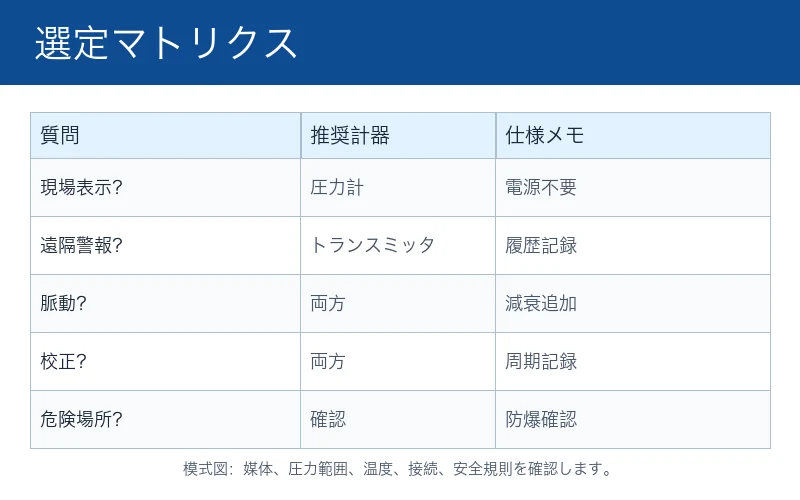

| 用途に関する確認事項 | 選定の出発点 | 技術的な理由 |
|---|---|---|
| 電源なしで運転員が圧力を確認する必要があるか | 機械式圧力計 | 停止、ロックアウト、手動ベント時でも文字板を確認できる。 |
| アラーム、停止、トレンドが必要か | 圧力トランスミッタ | 信号を記録、比較し、制御ロジックで利用できる。 |
| 配管に振動または脈動があるか | ダンピング付き圧力計、適切な応答性のトランスミッタ | 脈動はムーブメントを損傷し、電子信号にノイズを発生させる可能性がある。 |
| 媒体が腐食性、粘性、結晶化しやすい、またはサニタリー用途か | 圧力計またはトランスミッタにダイヤフラムシール | 接液部材質、封入液、洗浄性が主要な仕様になる。 |
| 危険場所か | 電源を使用する機器の前に保護方式を確認 | トランスミッタでは、Ex、本質安全防爆、バリア、配線の承認が必要になる場合がある。 |
機械的な取り付けについては、圧力計の設置に関するベストプラクティスをご覧ください。フィルタ、ストレーナ、膜システムについては、差圧計選定ガイドをご参照ください。
圧力計と変換器の仕様確認を依頼するエンジニアが24時間以内に返答→信号方式と配線上の制約：4-20 mAが今も広く使われる理由
産業用途で最も一般的なトランスミッタ出力は4-20 mAです。電流信号は、単純な電圧信号よりもケーブル長や電圧降下の影響を受けにくいため、広く使用されています。4 mAのライブゼロにより、制御システムの設計によっては、正常な低圧値とループ断線を区別することもできます。HARTを使用すると、アナログループ上でデジタル通信が可能になり、4-20 mAのインフラを交換せずに、機器レンジ、ダンピング、診断情報、タグデータなどを読み取れます。0-10 Vなどの電圧出力は、短距離の制御盤内機器でより一般的です。RS-485、Modbus、フィールドバス出力は、スマートスキッドや統合システムで使用されますが、ソフトウェア設定とアドレス管理を適切に行う必要があります。
信号方式の選定は、カタログ上の好みではなく仕様の問題です。購入者は、ループ電源、最大負荷抵抗、ケーブル長、シールド接地、コネクタ形式、侵入保護等級、さらに信号をフェイルハイ、フェイルロー、または最終値保持のいずれにするかを定義する必要があります。ポンプ保護ループでは応答時間が重要になる場合があります。タンク圧力のように変化が緩やかな用途では、ダンピングが有効です。油圧プレスでは非常に高速な信号によって圧力スパイクを検出できますが、サンプリングとフィルタリングを計画していなければ、ノイズによって制御ロジックに過大な負荷をかける可能性もあります。
レンジ、過圧、精度、温度影響は一体で検討する
圧力計のレンジとトランスミッタのスパンは、選定の最終段階まで後回しにされがちです。機械式圧力計では、通常運転圧力を文字板の最下端や最上端から離すのが一般的な設計原則です。多くの仕様では、通常運転を目盛の中央付近に置き、短時間の圧力変動に対応できる余裕を残します。トランスミッタでは、校正スパンをプロセスの有効帯域に合わせる必要がありますが、センサが最大使用圧力、耐圧、想定される過圧事象にも耐えられなければなりません。
精度に関する表現は注意して読み取る必要があります。機械式指示圧力計はフルスケールに対する百分率で精度を示すことがありますが、トランスミッタでは基準精度、総合誤差帯、温度影響、長期安定性、再現性などが規定されます。基準精度が魅力的なトランスミッタでも、周囲温度の変化、過度なターンダウン、導圧配管の不良、設置時の振動や熱応力により、現場での誤差が大きくなる可能性があります。
校正要件はカタログ精度とは別に定義する必要があります。校正周期、許容差、基準器の不確かさ、トレーサブルまたは認定校正証明書の要否を明確にしてください。産業プロセス制御で使用するトランスミッタについては、IEC 60770-1が空気式または電気式アナログ出力を持つトランスミッタ性能の評価方法を示しています。アナログ圧力計および付属品については、ASME B40.100が北米で関連する規格です。圧力トレーサビリティに関する表現については、NISTの圧力・真空校正サービスが参考になります。外部参考資料：IEC 60770-1、ASME B40.100、NIST 圧力・真空校正サービス。
設置用アクセサリ：バルブ、スナッバ、サイフォン、ダイヤフラムシール、マニホールド
プロフェッショナルな圧力計器の選定では、計器周辺のアクセサリも含めて検討します。遮断弁があれば、配管全体を減圧せずに圧力計やトランスミッタを取り外し、校正できます。ブリードまたはベントポイントは、保全前に閉じ込められた圧力を解放するのに役立ちます。スナッバまたは脈動ダンパは、往復動ポンプ、コンプレッサ、油圧システムで圧力計のムーブメントを保護し、信号ノイズを低減します。サイフォンは復水のバリアを形成し、高温蒸気が圧力計へ直接流入するのを防ぎますが、正しく設置し、適切に充填する必要があります。
ダイヤフラムシールは、計器をプロセス媒体から隔離します。腐食性薬品、粘性液体、結晶化媒体、食品・製薬用途、汚水スラリー、またはブルドン管やトランスミッタのポート内に媒体を侵入させてはならない用途に有効です。シールには、ダイヤフラム材質、プロセス接続、封入液、キャピラリ長、周囲温度、応答時間、真空適性などの仕様項目が加わります。
差圧用途では、適切なマニホールド、均圧弁、安全なベント手順を使用してください。独立した圧力計を2台設置すれば、2つの現場圧力を表示できますが、真の差圧計を使用すれば圧力損失を直接表示でき、フィルタの目詰まりや膜ファウリングなど、保全上の変数を確認する際の読み違いを低減できます。
故障診断：現場圧力計とトランスミッタの指示値を比較する方法

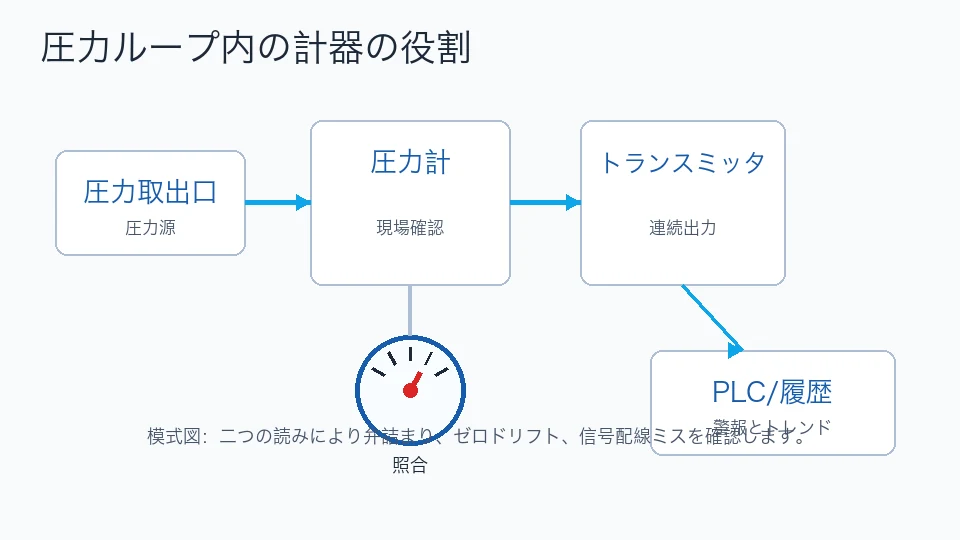

圧力計とトランスミッタを組み合わせると、指示値の不一致が診断に役立ちます。トランスミッタのアラームが高圧を示しているのに現場圧力計が正常な場合は、PLCスケーリング、トランスミッタのゼロ点、レンジ設定、導圧配管の詰まり、配管内の凍結、遮断弁の閉止、配線ノイズを確認してください。圧力計が高圧を示しているのにトランスミッタが正常な場合は、2台の計器が同じ取出し口を共有しているか、一方のバルブが閉じていないか、圧力計の指針が曲がっていないか、過圧で圧力計が損傷していないかを確認します。
両方の指示値が不安定な場合は、実際のプロセス脈動、ポンプのキャビテーション、レギュレータのハンチング、コンプレッサのサイクル運転、液配管内の気泡、ウォータハンマを調べます。両方の指示値がゆっくり変動する場合は、温度変化、プロセス汚れ、滞留空気、ダイヤフラムシールの封入液の問題、スナッバの詰まり、校正ドリフトを確認してください。油圧システムでは、平均圧力が許容範囲に見えても、短時間の圧力スパイクで圧力計が損傷することがあります。仕様には、絞り、液封入圧力計、デジタルピーク値取得、または適切な過圧定格を持つトランスミッタが必要になる場合があります。
圧力トランスミッタと圧力計の選定だけでは確認できないこと
圧力計器はプロセスの可視性を高めますが、それだけでプロセスの安全性を証明するものではありません。安全弁、耐圧試験、停止インターロック、危険場所区分、サニタリー検証、SIL解析、運転手順、エンジニアリング承認の代替にはなりません。導圧配管が詰まっている場合、トランスミッタは安定していても誤った値を報告する可能性があります。圧力計も、プロセス接続が隔離されている状態で正常に見えることがあります。ダイヤフラムシールは計器を保護できますが、キャピラリや封入液の選定が不適切だと応答が遅くなります。
高圧、高温、腐食性、酸素、アンモニア、水素、食品グレード、爆発性雰囲気で使用する場合は、実際の現場条件に照らして、接液部材質、シール液、圧力レンジ、洗浄要件、電気的保護、文書類を確認してください。Manogaugeは、浙江省製のISO 9001圧力計の選定および関連する計器検討を支援できますが、最終的な適合性はプロジェクトエンジニア、プラント安全責任者、またはプロセスライセンサが承認する必要があります。
関連する選定情報：ブルドン管、ダイヤフラム、カプセル：選ぶべき圧力計の検出素子、差圧計の選定：フィルタおよび静圧ガイド。
圧力計・トランスミッタ一体パッケージ向け実務RFQチェックリスト
有効なRFQでは、サプライヤーが見積もる前にプロセス条件を明確にします。使用媒体、通常圧力、最大圧力、真空の可能性、圧力サイクル、プロセス温度、周囲温度、振動、脈動、取付位置、接続ねじ、接液部材質、ケース材質、侵入保護等級、出力信号、電源、ケーブル引込、文字板単位、精度要件、校正書類、タグ付け、梱包、納入先市場を記載してください。
圧力計とトランスミッタの一体パッケージでは、両方の計器が同じ取出し口を共有するか、遮断弁を含めるか、マニホールドが必要か、トランスミッタを制御用または監視専用のどちらで使用するか、試運転時に許容される指示差を定義します。圧力トランスミッタと圧力計の選定におけるプロフェッショナルな成果とは、プロセス取出し口、隔離、保護アクセサリ、検出素子、現場指示、電子信号、校正記録、保全手順から成る計測チェーンを文書化することです。計測要件が標準製品レンジを超える場合は、Manogaugeのカスタム圧力計メーカーチームが仕様に基づいて製作します。
まとめ
- 機械式圧力計と圧力トランスミッタは異なる役割を担います。前者は現場でのプロセス可視化、後者は電子的なプロセスデータの取得に適しています。
- プロフェッショナルな選定では、測定原理、出力信号、レンジ、過圧、温度影響、校正書類、設置用アクセサリを含めて検討する必要があります。
- 遮断弁、スナッバ、サイフォン、ダイヤフラムシール、マニホールドなどのアクセサリが、実際のプロセスで計器が長期使用できるかどうかを左右します。
- 圧力計とトランスミッタを併設すると診断に活用できます。指示値の不一致は、スケーリング、導圧配管の詰まり、バルブ位置、過圧損傷、または実際のプロセス不安定を示す可能性があります。
- 圧力トランスミッタと圧力計の選定は可視性を高めますが、安全弁、検証、危険場所レビュー、エンジニアリング承認の代替にはなりません。
Related buyer pages
Explosion-proof pressure gauge manufacturerHazardous-area pressure gauge configurations for Zone 1/2 selection review.
関連記事
- 316Lステンレスと真鍮の圧力計：腐食対策ガイド
用途に適した圧力計の接液部材質を選定。主要な産業媒体における316Lステンレス鋼と黄銅の耐食性を比較し、最適な材質選びをサポートします。
- A2L R-454B冷媒圧力計の選定：HVACサービス
A2L R-454B冷媒圧力計の選定、マニホールドゲージ、PT表、サービスポート、レンジと安全な作業手順。
- アンモニア冷凍設備の圧力監視ガイド
R717（アンモニア）冷蔵設備向け圧力計ガイド：吸入・吐出・油圧・除霜の各レンジ、材質適合性、安全確認項目を解説します。
よくある質問
圧力トランスミッタと圧力計の主な技術的な違いは何ですか？
圧力計は、ブルドン管やダイヤフラムなどの機械式検出素子を通じて、現場で圧力を目視表示します。圧力トランスミッタは圧力を4-20 mA、HART、デジタル出力などの電子信号に変換し、制御システムへ伝送します。
同じ配管に圧力計とトランスミッタの両方を設置すべきなのはどのような場合ですか？
運転員による現場確認と、制御システムによるアラーム、トレンド、インターロックの両方が必要な場合に併設します。ポンプ吐出側、コンプレッサレシーバ、油圧スキッド、ボイラ補機、遠隔水処理システムなどで、両方の指示値が有効です。
圧力計とトランスミッタのレンジはどのように選定すべきですか？
通常圧力、最大使用圧力、想定過圧、圧力サイクルを明確にします。圧力計を目盛の端部で恒常的に使用せず、トランスミッタのスパンはプロセスの有効帯域に合わせながら、センサの過圧定格で異常事象から保護できるようにします。
4-20 mAトランスミッタと圧力計の指示値が一致しないのはなぜですか？
主な原因には、PLCスケーリングの誤り、トランスミッタのゼロ点ドリフト、導圧配管の詰まりまたは凍結、遮断弁の閉止、取出し口の違い、圧力計の指針損傷、スナッバの詰まり、実際の圧力脈動などがあります。
圧力計器と一緒に指定すべきアクセサリは何ですか？
遮断弁、ブリードまたはベントポイント、脈動対策用スナッバ、蒸気用サイフォン、腐食性またはサニタリー媒体用ダイヤフラムシール、差圧用途に必要なマニホールドを指定します。
圧力計器で安全装置を代替できますか？
いいえ。圧力計器は可視化と制御を支援しますが、安全弁、耐圧試験、インターロック、危険場所レビュー、サニタリー検証、エンジニアリング承認の代替にはなりません。
