圧力計のレンジ選定には明確な答えがあります。最大想定圧力を、静的負荷なら0.75、脈動負荷なら0.65で割り、最も近い標準レンジへ切り上げ、通常運転圧力が文字板の中央三分の一に収まるかを確認します。本記事では計算式とEN 837-2という出典、標準レンジ系列、barとmbarによる3つの完全な計算例、そしてレンジを大きくしても効果がなくなる比率を示します。
圧力計レンジの計算式
圧力計のレンジ選定は、プロセス側の一つの数値、つまり計器が実際に受ける最高圧力が分かれば、あとは算数です。基本的な計算式は、定常負荷の場合は最小フルスケールレンジ = 想定最大圧力 ÷ 0.75、脈動負荷の場合は÷ 0.65となります。その結果を最も近い標準レンジに切り上げ、検証します。
- 常用圧力 (Pnormal) を確定します。
- 想定最大圧力 (Pmax) を確定します。これには、起動時、ポンプの締切揚程、バルブの切り替え、リリーフ弁の設定圧などが含まれます。
- 負荷が定常的か脈動的かを判断します。
- 定常的な使用の場合はPmaxを0.75で、脈動的な使用の場合は0.65で割ります。
- 最も近い標準フルスケールレンジに切り上げます。
- Pnormalが文字盤の中央3分の1、おおよそフルスケールの33～66%の範囲に収まることを確認します。
- 常用圧力点での精度を確認します：フルスケール × 精度等級 ÷ Pnormal。
ステップ6と7は、多くの選定ガイドが見落としている点です。切り上げを行うと、常用圧力点は常に文字盤のより低い位置に移動するため、注文するレンジは計算したレンジと完全には一致しません。
カタログで圧力計レンジを見る143以上の工業用ゲージを見る→レンジ選定が安全マージンではなく精度に関わる理由

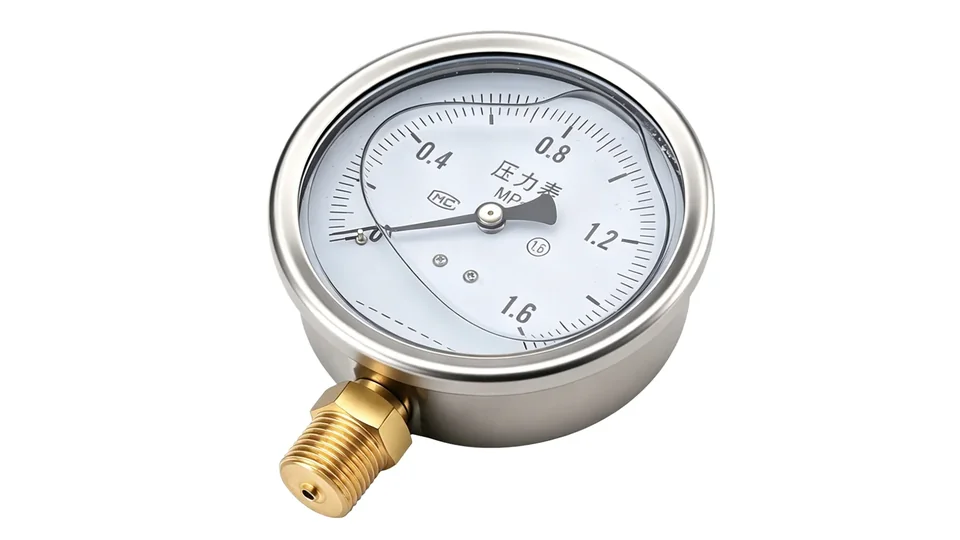

機械式圧力計の精度は、実測値ではなくフルスケール（スパン）に対するパーセンテージで示されます。EN 837-1で定められている精度等級（0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0）はすべてスパンに対するものであり、許容誤差は工学単位で文字盤全体にわたって一定ですが、測定対象の圧力は変動します。
この結果は直接的です。レンジを過大に選定すると、まさに重要な測定点での誤差が増大します。100 barを測定する精度等級1.6の圧力計の挙動は以下のようになります。
| 常用圧力 | フルスケールレンジ | 文字盤上の常用圧力点 | 許容誤差（等級1.6） | 読み取り値に対する誤差率 |
|---|---|---|---|---|
| 100 bar | 160 bar | 62.5% | ±2.56 bar | ±2.6% |
| 100 bar | 250 bar | 40.0% | ±4.00 bar | ±4.0% |
| 100 bar | 400 bar | 25.0% | ±6.40 bar | ±6.4% |
| 100 bar | 600 bar | 16.7% | ±9.60 bar | ±9.6% |
2つの不利益が重なります。常用圧力点での相対誤差は、過大なレンジ選定に正比例して増加するため、「安全のために一つ上のサイズ」で選ばれた圧力計は、本来の測定点での性能が著しく低下します。同時に、指針が目盛りの低い位置を指すことになり、目盛りの物理的な間隔は同じでも、読み取り値に対する割合が大きくなるため、分解能も低下します。過大なレンジ選定は精度を二重に損ない、本来はアクセサリで対応すべき保護を文字盤に求めてしまうことになります。
75%と65%の係数の根拠
EN 837-2「圧力計－第2部：圧力計の選定及び設置に関する推奨事項」では、最大圧力負荷は、定常負荷下ではフルスケール値の75%、変動負荷下では65%を超えないように推奨されています。これは製造要件ではなく選定に関する推奨事項であり、計算式で0.75や0.65で割る理由となっています。
この文言には注意が必要です。この係数は、常用圧力ではなく、圧力計が受ける最大負荷に適用されます。「常用圧力をフルスケールの25%から75%の間に保つ」というガイダンスは、2つの異なる変数を混同しています。常用圧力がスパンの70%にあり、過渡的な圧力が95%に達するシステムは、常用圧力の数値が許容範囲に見えても、この推奨事項を満たしていません。
メーカーの選定資料では、別途、常用圧力を文字盤の中央3分の1、おおよそスパンの33%から66%の範囲に置くことを推奨しています。これは引用できる条項というより、読みやすさのための広く推奨される慣行として扱い、サイジングのルールとしてではなく、ステップ6の確認として使用してください。この2つは異なる問題を解決します。係数は弾性素子を保護し、中央3分の1は読み取りを保護します。
EN 837-1 の精度等級を詳しく見る→標準レンジ、切り上げ、単位換算

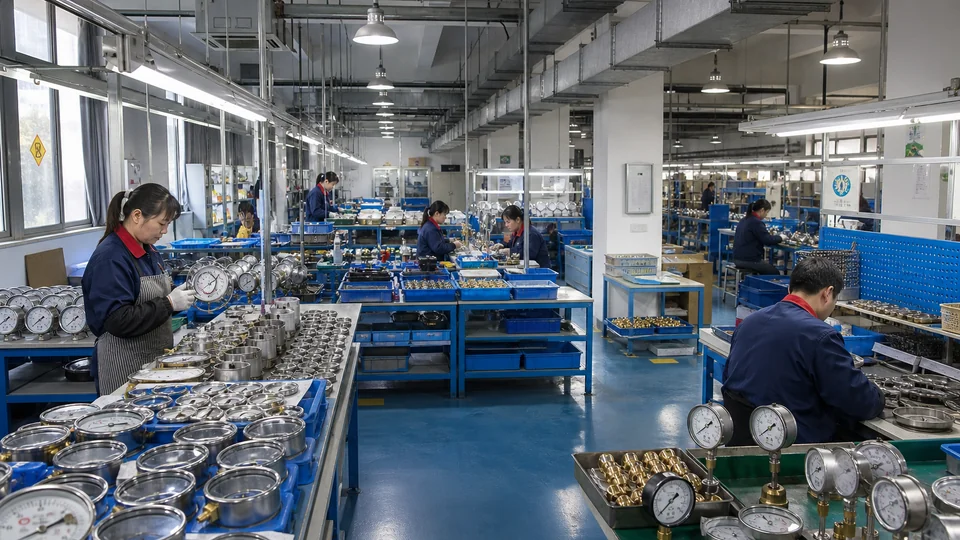

文字盤は生産ロットで印刷されるため、レンジは計算値そのものではなく、10進数系列から選ばれます。一般的なカタログで使用される系列は、各10倍ごとに1、1.6、2.5、4、6です。具体的には、1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60, 100, 160, 250, 400, 600, 1000 barとなります。計算上の最小値が267 barの場合、注文するレンジは400 barになります。
この切り上げには代償が伴います。267 barから400 barに上げることで、常用圧力点は文字盤のさらに低い位置に移動し、そこでの誤差も同じ比率で増加します。これが、ステップ7を計算した数値ではなく、注文するレンジで再確認しなければならない理由です。この差が大きい場合、通常はより高い精度等級を選ぶ方が安価な修正策となります。
レンジは地域によって異なる単位で表記されるため、仕様書とカタログを比較する前に単位を換算してください。
| 1 bar に相当する値 | 数値 |
|---|---|
| psi | 14.5038 |
| MPa | 0.1 |
| kPa | 100 |
| kgf/cm² | 1.0197 |
計算例1：ポンプ吐出側、定常負荷
ある遠心ポンプは、通常運転時に8 barを供給します。ポンプ曲線によると、締切揚程は12 barに相当し、これが吐出側圧力計が受けうる最大の圧力です。負荷は定常的です。
定常負荷の係数で割ると、12 ÷ 0.75 = 16.0 barとなり、これはすでに標準レンジであるため、切り上げは不要です。常用圧力は16 barのスパンに対して8 bar、つまり50%の位置にあり、中央3分の1の範囲に快適に収まります。精度等級1.6の場合、許容誤差は16 × 1.6% = ±0.26 bar、これは8 barの読み取り値に対して±3.2%に相当します。
これは計算がうまくいく典型的な例です。最大圧力はカバーされ、指針は目盛りの中央付近にあり、常用点での誤差はポンプの監視には許容範囲内です。もしこの用途で常用点での精度が±2%よりも優れている必要があれば、正しい対策はレンジを変更するのではなく、同じ16 barレンジでより高い精度等級を選ぶことです。設置場所や接続の詳細については、遠心ポンプ用圧力計の選定ガイドを参照してください。
計算例2：油圧ユニット、変動負荷
ある油圧パワーユニットは100 barで運転され、リリーフ弁は140 barに設定されています。ポンプの脈動により、これは変動負荷の用途となり、切り替え時の圧力スパイクは約250 barに達しますが、これはスナッバによって計器に到達する前に減衰されます。
リリーフ弁の設定圧を基に変動負荷の係数で計算すると、140 ÷ 0.65 = 215.4 barとなり、標準の250 barレンジに切り上げます。常用圧力は250 barのスパンに対して100 bar、つまり40%の位置に収まります。精度等級1.6の場合、誤差は±4.0 bar、これは100 barの読み取り値に対して±4.0%です。
ここで教訓となるのは、別の選択肢を考えた場合です。減衰されていない250 barのスパイク圧を基に計算すると、250 ÷ 0.65 = 384.6 barとなり、400 barに切り上げます。このレンジでは、常用圧力点はスパンの25%まで下がり、100 barでの誤差は±6.4%に増加します。スパイク圧を吸収するために大きな文字盤を購入すると、スナッバを取り付けてリリーフ弁の設定圧でサイジングする場合に比べて、常用点での誤差が60%も増加します。回路内の配置については、油圧用圧力計の選定ガイドで解説しています。
計算例3：低圧窒素ブランケット、計算が成り立たない場合

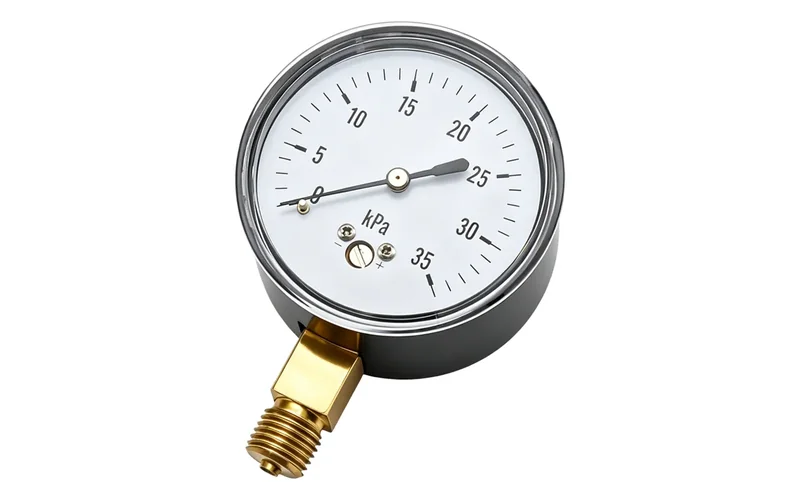

窒素ブランケットのヘッダーは、通常運転時に20 mbarを保持し、レギュレーターの故障時には最大で50 mbarを供給する可能性があります。負荷は定常的なので、50 ÷ 0.75 = 66.7 mbarとなり、100 mbarのカプセル式レンジに切り上げます。この場合、常用圧力は100 mbarのスパンに対して20 mbar、つまり20%の位置になり、中央3分の1のチェックが不合格となります。
一つ下の標準レンジに下げても解決しません。60 mbarレンジなら常用圧力点は33%になりますが、60 × 0.75 = 45 mbarとなり、最大圧力の50 mbarを下回るため、今度はサイジングの推奨事項に違反します。最大圧力と常用圧力の比が50 ÷ 20 = 2.5であるため、どの標準レンジも両方の条件を満たすことができません。
この計算が示しているのは、調整すべき変数がレンジではないということです。選択肢としては、圧力リミッターで最大圧力を制限して60 mbarレンジを有効にするか、あるいは低い目盛りでの読み取りを受け入れ、より高い精度等級で測定品質を回復させるかです。
| ステップ | ポンプ吐出側 | 油圧ユニット | 窒素ブランケット |
|---|---|---|---|
| Pnormal | 8 bar | 100 bar | 20 mbar |
| Pmax とその根拠 | 12 bar、締切揚程 | 140 bar、リリーフ弁設定 | 50 mbar、レギュレーター故障 |
| 負荷の種類と係数 | 定常、0.75 | 脈動、0.65 | 定常、0.75 |
| 計算上の最小値 | 16.0 bar | 215.4 bar | 66.7 mbar |
| 注文する標準レンジ | 16 bar | 250 bar | 100 mbar |
| 文字盤上の常用圧力点 | 50% ✓ | 40% ✓ | 20% × |
| 常用圧力点での誤差（等級1.6） | ±3.2% | ±4.0% | ±8.0% |
計算上、より大きなレンジが解決策にならない場合
3番目の例は一般化できます。切り上げ前において、常用圧力点は係数にPnormal ÷ Pmaxを掛けたものに等しくなります。これを読みやすさの下限である33%に到達させるには、2つの圧力の差に制限が生じます。Pmax ÷ Pnormal は、定常的な使用では約2.3 (0.75 ÷ 0.33)、脈動的な使用では約2.0 (0.65 ÷ 0.33) を超えてはなりません。切り上げは常用圧力点をさらに下げるため、これは必要条件であり、十分条件ではありません。
この比率を超えると、どのレンジも両方のルールを満たさなくなり、解決策はレンジを上げることではなくPmaxを下げることになります。具体的には、脈動にはスナッバ、圧力の逸脱には圧力リミッター、あるいは過渡現象自体を捉える必要がある場合はピークホールド機能付きのデジタルゲージを使用します。過圧保護は文字盤の決定ではなく、アクセサリの決定事項です。
一見矛盾しているように見える2つの数値は、区別する価値があります。EN 837-1では、ブルドン管式圧力計の圧力限界を、定常負荷ではフルスケール値、変動負荷ではフルスケール値の0.9倍、短時間負荷ではフルスケール値の1.3倍と規定しています。一方、EN 837-2では、最大負荷を75%未満に保つことを推奨しています。前者は計器が耐えられる限界を記述しており、後者は耐用年数、ゼロ点の安定性、読みやすさのために選定すべき値を示しています。また、規格ではフルスケール負荷可能な設計とそうでない設計を区別しているため、特定のモデルの限界についてはデータシートで確認してください。
レンジ計算だけでは決定できないこと
この手順は文字盤のレンジを決定するものです。入力値の妥当性を確認するものではありません。Pmax、媒体、温度、そして負荷が本当に定常的であるかどうかはすべてプロセス側から提供される情報であり、楽観的な最大値から計算されたレンジは、どれだけ慎重に切り上げても間違っています。
また、レンジを正しく選定しただけでは、選定は完了しません。接液部材質、プロセス接続、封入液、保護等級、文字盤サイズ、そして危険場所、酸素、またはサニタリー要件などはすべて別の決定事項であり、レンジが正しくても材質が間違っていれば、圧力計はやはり故障します。
リリーフ弁の設定や設計圧力は、プロセスおよび機器工学の領域に属します。圧力計の選定はこれらの数値を読み取るものであり、決して変更するものではありません。安全関連の用途では、発注前に担当エンジニアにレンジ、アクセサリの設定値、および材質を確認してもらってください。
まとめ
- レンジは、想定最大圧力を定常負荷では0.75、変動負荷では0.65で割り、標準レンジに切り上げて選定する。
- 精度はスパンに対するパーセンテージで表されるため、過大なレンジを選ぶと常用圧力点での誤差が正比例して増加する。
- 最大圧力が常用圧力の約2.3倍（変動負荷では2.0倍）を超える場合、どのレンジも両方のルールを満たせず、アクセサリによる対策が必要となる。
- この計算は文字盤のレンジを決めるだけである。P_max、媒体、温度、安全関連の設定は、担当のプロセスエンジニアが確認する必要がある。
Related buyer pages
Industrial pressure gauge manufacturerMatch the calculated working range to standard 0-1 to 0-1000 bar dial ranges before issuing an RFQ.
Custom pressure gauge manufacturerOrder non-standard ranges, dual-scale dials and psi/bar/MPa combinations when catalogue ranges do not fit.
関連記事
- スプリンクラー圧力計の要件：UL 393 認証と NFPA 25
スプリンクラー圧力計の要件：NFPA 13 が UL 393 認証または FM 承認品を求める理由、レンジと目盛の選び方、NFPA 25 の交換ルールを解説。
- 圧力計の精度等級の選び方：等級を決める四つの変数
圧力計の精度等級選定：EN 837-1 の各等級が許す誤差、レンジと運転点が実誤差を変える仕組み、用途別に必要な等級を計算例つきで解説。
- 真空圧力計の選び方：連成計のレンジ配分と機械式の限界
真空圧力計の選定を解説。ゲージ圧・真空・連成・絶対圧の違い、真空度ごとの感圧素子、連成計のレンジ配分、そして機械式文字板が使えなくなる境界を示します。
- 安全弁用圧力計の選定：レンジと設置位置
圧力容器・ポンプスキッド・圧縮空気・ボイラ設備における安全弁まわりの圧力計選定ガイド：レンジ、設定圧に対する余裕、背圧、破裂板、安全な取付確認まで解説します。
よくある質問
圧力計のレンジは大きい方が安全ですか？
いいえ。精度はフルスケールに対するパーセンテージで表されるため、レンジを過大に選定すると常用圧力点での誤差が増加します。例えば、100 barを測定する精度等級1.6の圧力計は、160 barレンジでは読み取り値の±2.6%の誤差ですが、400 barレンジでは±6.4%になります。スパイク圧からの保護は、大きな文字盤ではなく、スナッバや圧力リミッターの役割です。
なぜ400 barの圧力計は100 barで不正確なのですか？
精度等級1.6は、400 barのスパンに対して±1.6%を意味し、これは文字盤のどの点でも±6.4 barの誤差に相当します。100 barの読み取り値では、この固定された±6.4 barの誤差は読み取り値の±6.4%になりますが、同じ絶対誤差でも250 barの読み取り値ではわずか±2.6%です。
75%ルールは規格の要求事項ですか？
要求事項ではなく、推奨事項です。規格の選定と設置に関する部分であるEN 837-2では、最大圧力負荷を定常負荷下ではフルスケールの75%未満、変動負荷下では65%未満に保つことが推奨されています。これは常用圧力ではなく、最大負荷に適用されます。
計算したレンジが標準レンジにない場合はどうすればよいですか？
1, 1.6, 2.5, 4, 6の10進数系列の中で、一つ上のレンジに切り上げ、注文するレンジで再度検証を行ってください。切り上げると、常用圧力点は下がり、そこでの誤差は同じ比率で増加します。
連成計や真空計のレンジはどのように計算しますか？
同じ係数を使用しますが、常用圧力点の確認はスパン全体を基準に行います。例えば、-1から0を経て15 barまでの文字盤は16 barのスパンを持ちます。したがって、5 barの常用圧力は、正圧部分の3分の1ではなく、スパンの6 bar分、つまり37.5%の位置になります。
カタログを比較する際に、barレンジをpsiに変換するにはどうすればよいですか？

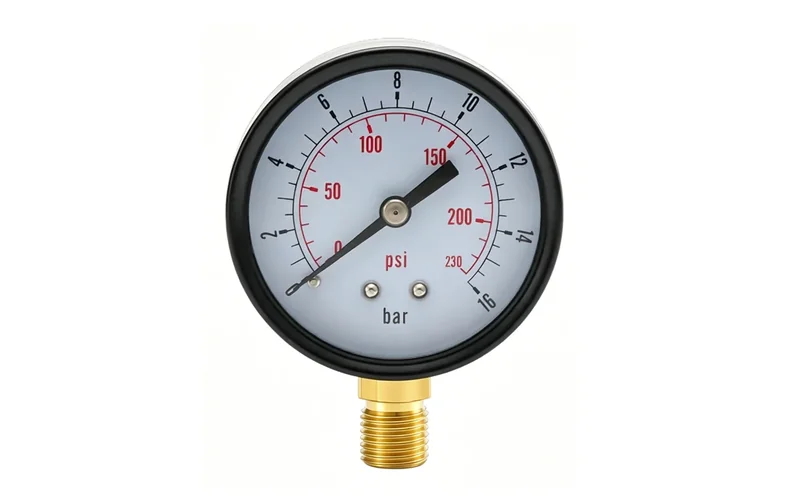

14.5038を掛けます。16 barレンジは232 psi、250 barは3626 psiです。カタログのpsiレンジが不規則に見えるのは、bar系列からの換算値だからです。また、1 barは0.1 MPa、100 kPa、1.0197 kgf/cm²にも相当します。
