A2L R-454B冷媒圧力計の選定：HVACサービス

2026-06-06

R454B ヒートポンプユニットにサービスホースで接続した赤青のマニホールドゲージセット — A2L 冷媒の作業には、汎用工業用圧力計ではなく R454B 対応のマニホールドゲージセットを使用します。

A2L R-454B冷媒用圧力計の選定は、低GWP冷媒へ移行する新しいヒートポンプや空調機の保守で現実的なテーマになっています。冷媒圧力計だけで充填量を判断することはできません。高圧側と低圧側の圧力を確認し、機器ラベル、メーカーPT表、温度測定値、指定された保守手順と合わせて判断します。

A2LとR-454BがHVACのサービス点検を変えた理由

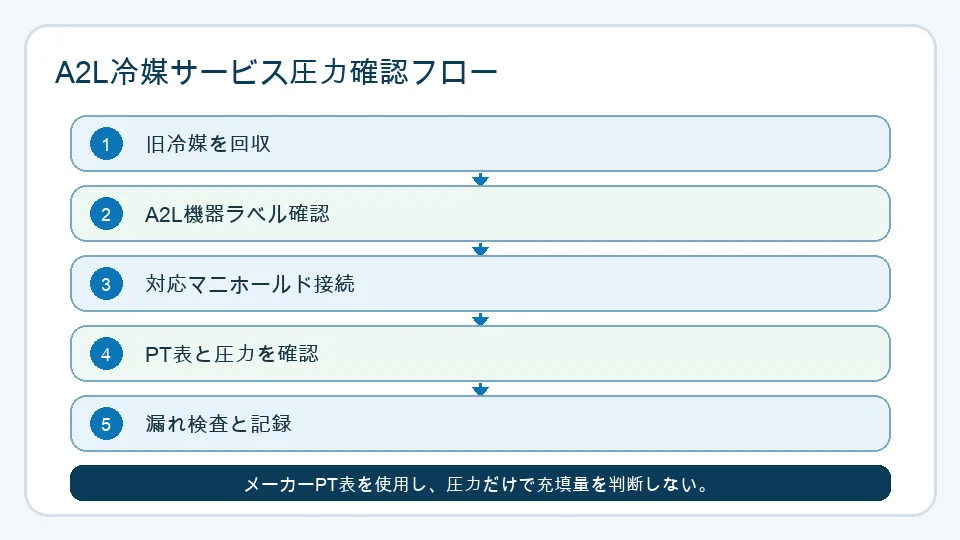

日本語のA2L冷媒圧力確認フロー図 — ローカライズ図：圧力値は機器ラベルとPT表と合わせて判断します。

A2Lへの移行は、現在HVACサービスにおいて目に見える変化となっています。なぜなら、機器のラベル、冷媒ボンベ、回収機、漏れ検知方法、技術者トレーニングが同時に変更されているためです。Boschは、住宅用冷暖房機器における低GWP冷媒への業界の動きについて説明しており、EPA SNAPプログラムは、住宅用および軽商業用エアコンおよびヒートポンプの許容代替品と使用条件をリストアップしています。これらの変更は、実際の検索ニーズを生み出しています。サービスチームは、新しい冷媒のワークフローに圧力チェックがどのように適合するのかを知りたがっています。

Manogaugeにとって、自然な製品との関連性は、マニホールドセットの一部として使用される冷媒圧力計 ZX-10-Rです。A2Lの作業では、ゲージの読み取り値は現場の一つの信号であり、完全な診断ではありません。技術者は依然として、機器の銘板、冷媒の種類、メーカーの圧力-温度チャート、測定された配管温度、漏れ試験結果、および現地の安全手順を必要とします。その区別により、A2L R-454B冷媒圧力計の選定は、購入者にとって正確で有用なものとなります。

役立つ背景資料として、Bosch A2L冷媒変更ガイドおよび住宅用および軽商業用エアコンの代替品に関するEPA SNAPページがあります。

冷媒圧力計を見る143以上の工業用ゲージを見る→

冷媒マニホールドゲージが実際に測定するもの

屋外HVACユニットのサービスポートに接続された赤青ペアの冷媒マニホールドゲージ — 正しい使用環境：冷媒ゲージはHVAC充填・回収・診断時にペアのマニホールドとして使われます。

冷媒マニホールドゲージセットは、通常、ペアのサービスツールとして使用されます。青いゲージは低圧側を、赤いゲージは高圧側を読み取ります。試運転、回収、真空引きチェック、またはトラブルシューティング中に、技術者は定格ホースを室外機または冷凍回路のサービスポートに接続し、圧力値を冷媒PTチャートおよび温度の読み取り値と比較します。

この使用環境は、ポンプ、水処理スキッド、またはデータセンターの冷却水配管に常設されるプロセスゲージとは異なります。冷媒ゲージは、HVACサービスキットの一部として、取り扱い、接続、取り外し、保管されます。実際の現場サービスでは、赤と青のマニホールドゲージは、ホース、サービスバルブ、回収またはサービスボンベとともに、屋外のHVACユニットの近くに配置されます。

振動制御、過圧保護、文字盤の読みやすさ、接続ねじの保護、およびシーリングといった、同じ機械的原則が依然として重要です。一般的な取り付けガイダンスについては、Manogaugeの圧力計の設置に関するベストプラクティスを参照してください。

正しい飽和値でゲージを読み取る：バブルポイント、デューポイント、グライド

R-454Bはゼオトロピック混合冷媒であるため、単一成分の冷媒のように単一の温度で沸騰・凝縮しません。一つの圧力で、この混合冷媒には2つの飽和温度があります。最後の液体が沸騰し始めるバブルポイントと、最後の蒸気が凝縮するデューポイントです。この2つの温度差が温度グライドです。これは、A2L冷媒の作業で正しい圧力測定値が誤ったサービス結論を導き出す最も一般的な理由です。

技術者が必要とするルールは単純です。過熱度はデューポイントから、過冷却度はバブルポイントから計算するということです。間違った列を使用すると、答えはグライド全体分だけずれてしまい、充填不足のシステムが許容範囲内であるかのように見えてしまいます。

サービス作業	圧力測定場所	使用する飽和値	比較対象	よくある間違い
蒸発器の過熱度	吸入サービスポート、低圧側	その圧力でのデューポイント	測定された吸入管温度	バブルポイントの使用、または他の冷媒用に印刷されたスケールリングの使用
凝縮器の過冷却度	液管または高圧側ポート	その圧力でのバブルポイント	測定された液管温度	一般的なチャートから取った中間グライド平均値の使用
充填量の検証	両側、OEM手順に従って	機器のマニュアルで指定されている方	計量された充填量と銘板の値	圧力のみを充填方法として扱うこと
静止圧力または漏れチェック	既知の温度で隔離された回路	周囲温度での飽和圧力	同じ瞬間の周囲温度	温度による圧力変化を漏れとして読み取ること

バブルポイントとデューポイントの値は、冷媒供給業者の圧力-温度データ、またはその特定の冷媒に関する機器メーカーのサービスマニュアルから取得してください。古いマニホールドゲージに印刷されたスケールリングや、別の冷媒に設定されたPTアプリは代わりにはなりません。グライドが判断に影響する場合（過熱度がわずかな場合、蒸発器が長い場合、低負荷状態の場合など）は、無視できると仮定するのではなく、冷媒供給業者に値を確認してください。

ZX-10冷媒圧力計の見積依頼エンジニアが24時間以内に返答→

ZX-10購入者向けのゲージ範囲、接続、および読みやすさ

Manogauge ZX-10冷媒圧力計ファミリーの現在の製品データには、0-800 psiの圧力範囲、50-80 mmの文字盤サイズ、スチールケースのオプション、±1.6 / 2.5%の精度クラス、および7/16インチUNF接続が記載されています。これらは、販売代理店が交換用ゲージヘッド、マニホールドゲージセット、またはOEM文字盤オプションを比較する際の有用な出発点となります。最終的な注文は、依然として正確な冷媒、ホースセット、サービスポートの構成、および現地の要件に合わせて調整されます。

R-454BまたはR-32のサービスでは、圧力値を特定のPTチャートと比較するため、読みやすさが重要です。明確なpsi/barスケール、正しい接続、および文字盤のレイアウトは、技術者が複数の冷媒を扱う際の現場での混乱を減らすことができます。注文が複数の市場に関わる場合は、図面やラベルを確定する前に、圧力計のねじ接続ガイドでねじと接続の用語を確認してください。

関連するManogaugeのオプションには、ZX-10-R ラジアル冷媒圧力計およびZX-10-A アキシャル冷媒圧力計があります。購入者は圧力計RFQフォームを使用して、図面、文字盤のアートワーク、サンプルの詳細、および構成の確認を要求できます。

0-800 psiのダイヤルが実際に分解できるもの：現場用語での精度クラス

ヒートポンプのサービスポートに接続された冷媒マニホールドセットの低圧側ゲージのクローズアップ — 精度クラスはフルスケールのパーセンテージであるため、広範囲の冷媒ダイヤルは低圧側よりも高圧側をはるかに良く分解します。

機械式ゲージの精度は、測定値ではなくフルスケールのパーセンテージで表されます。広範囲の冷媒スケールでは、これは大きな実用上の影響を及ぼします。高圧側で十分に正確な同じゲージが、低圧側ではほとんど使用できなくなることがあります。この計算は、販売代理店がすべての作業に1つのダイヤルを標準化する前に提示する価値があります。

精度クラス	0-800 psiスケールでの公差	100 psiの測定値にて	250 psiの測定値にて	450 psiの測定値にて
1.6	±12.8 psi	測定値の±12.8%	測定値の±5.1%	測定値の±2.8%
2.5	±20 psi	測定値の±20%	測定値の±8.0%	測定値の±4.4%

その公差を、その点における圧力-温度曲線の傾きで割ることで、技術者が実際に気にする数値に変換します。この傾きは、PTチャートの隣接する2つの行から直接読み取ることができます。チャートが動作点付近で約5 psi/Kを示す場合、±20 psiの公差は約±4 Kの飽和温度に相当し、これは過熱度の目標値自体と同じオーダーです。固定の数値を仮定するのではなく、対象の冷媒と圧力のチャートから傾きを読み取ってください。

ここから3つの実用的な結論が導かれます。800 psiスケールの下部で低い値を読み取るのではなく、吸入作業には専用の低圧側または連成ダイヤルを使用してください。測定値が過熱度または過冷却度の判断材料となる場合は、より厳しい精度クラスを指定してください。そして、マニホールドセットはトラブルシューティングのための比較機器として扱い、充填量と試運転の決定は、計量された充填量、校正された温度測定、およびOEM手順によって確認してください。EN 837-1規格解説では精度クラスの定義方法を、圧力計のレンジ計算ガイドでは必要な測定値にスパンを合わせる方法を説明しています。

安全に関する参考資料と圧力測定値の限界

A2L冷媒は一般的に微燃性冷媒として説明されます。その分類は、換気、漏れ管理、訓練を受けたサービス作業、承認されたツール、および機器メーカーのサービスガイドの必要性をなくすものではありません。AHRIの安全な冷媒移行リソースとASHRAEの冷凍規格は、より広範な安全性の文脈で有用な参考資料ですが、サービス手順の第一の情報源は依然として機器メーカーです。

信頼できる仕様は、普遍的な主張ではなく、正確なサービス条件に基づいています。購入者は、対象の冷媒サービスに対して、圧力範囲、スケール単位、ホースの互換性、7/16インチUNF接続、気密性、材料の適合性、使用温度、梱包、および文書を確認します。Manogaugeの製品データに記載されていない主張がある場合、Manogaugeは購入前にそれをレビューできます。

より広範な安全性の文脈については、AHRI安全な冷媒移行およびASHRAE冷凍規格リソースを確認してください。

販売代理店およびサービスチーム向けの購入チェックリスト

実用的なA2L冷媒ゲージの注文は、サービスの詳細から始まります。チームはどの冷媒を扱いますか：R-454B、R-32、またはその他の承認された冷媒ですか？購入者は、完全なマニホールドセット、交換用ゲージヘッド、またはプライベートブランドの文字盤を注文していますか？技術者は、psi/barデュアルスケール、50 mmまたは80 mmの文字盤、ラジアルまたはアキシャル接続、および販売代理店再販用の梱包を必要としますか？

輸出およびOEMの購入者向けに、Manogaugeは中国浙江省の製造拠点から、ゲージ範囲、接続、文字盤のアートワーク、および梱包要件をレビューできます。最終承認は、購入者の機器、冷媒供給業者のサービスガイド、および現地のサービス規則に基づきます。RFQ情報には通常、対象冷媒、マニホールドモデル、ホース接続、圧力スケール、文字盤の言語、およびサンプル要件が含まれます。

A2L R-454B冷媒圧力計の選定は、低GWP冷媒の採用を、実際のHVAC圧力測定値、PTチャートの解釈、マニホールドゲージの使いやすさ、および文書化された調達要件と結びつけます。

まとめ

R-454BやR-32などのA2L冷媒により、圧力チェックは機器のラベル、PTチャート、温度測定値、および文書化されたサービス手順への依存度が高まります。
R-454Bはゼオトロピック混合冷媒です。過熱度はデューポイントから、過冷却度はバブルポイントから計算し、両方の値は印刷されたスケールリングではなく、冷媒またはOEMのデータから取得してください。
機械式ゲージの精度はフルスケールのパーセンテージであるため、0-800 psiのダイヤルは低圧側よりも高圧側をはるかに良く分解します。吸入作業には専用の低圧側または連成ダイヤルを指定してください。
ZX-10冷媒ゲージの注文には、0-800 psiの範囲、7/16インチUNF接続、ホースの互換性、ダイヤルスケール、およびOEMの梱包要件のチェックが含まれます。
圧力だけでは充填量を確認できません。それは、計量された充填量、校正された温度測定、漏れチェック、および機器メーカーの指示も使用する手順内の一つの現場信号です。

Related buyer pages

Refrigerant pressure gauge supplier

Refrigerant-compatible Bourdon tube gauge options for HVAC/R buyers.

よくある質問

A2L R-454B冷媒圧力計は何に使用されますか？

HVACマニホールドセットで使用され、サービス、回収、真空引きチェック、およびトラブルシューティング中に高圧側と低圧側の圧力を読み取ります。読み取り値は、機器のラベル、メーカーのPTチャート、測定温度、および承認されたサービス手順とともに解釈されます。

圧力だけでR-454Bの正しい充填量を確認できますか？

いいえ。圧力だけでは完全な充填方法ではありません。R-454BやR-32などのA2L冷媒の場合、技術者は機器メーカーの手順に従い、圧力を温度およびPTチャートデータと比較します。

冷媒マニホールドゲージはどこに接続しますか？

ペアの冷媒マニホールドゲージは、互換性のあるホースとバルブを使用して、定格のHVACまたは冷凍サービスポートに接続します。これは一時的なサービスツールであり、水や冷却水の配管用の単一の常設ゲージとは異なります。

注文前に確認されるZX-10の仕様は何ですか？

注文レビューでは、0-800 psiの圧力範囲、文字盤サイズ、スケール単位、7/16インチUNF接続、ホースの互換性、対象の冷媒サービス、読みやすさ、梱包、およびOEM文字盤の要件が対象となります。

1つのゲージ構成ですべてのA2L冷媒サービスに適合しますか？

普遍的な互換性は自動ではありません。購入者は、正確なゲージ構成と対象の冷媒サービスについて確認を要求します。Manogaugeは、見積もり前に範囲、接続、文字盤、およびOEM要件をレビューできます。

R-454Bには温度グライドがありますか？また、それはゲージの読み方に影響しますか？

はい。R-454Bはゼオトロピック混合冷媒であるため、一つの圧力で単一の飽和温度ではなく、バブルポイントとデューポイントを持ちます。過熱度はデューポイントから、過冷却度はバブルポイントから計算する必要があり、間違った方を使用すると結果がグライド全体分ずれてしまいます。両方の値は、冷媒供給業者のデータまたはその冷媒に関する機器のサービスマニュアルから取得してください。

R-410A用のマニホールドゲージセットはR-454Bに使用できますか？

圧力範囲は適合するように見えるかもしれませんが、問題はそれだけではありません。他の冷媒用に印刷されたPTスケールリングは適用できず、ホース、シール、およびゲージセット自体がA2Lサービス用に工具メーカーによって定格され、承認されている必要があります。また、作業は機器メーカーのサービス手順に従います。圧力範囲から互換性を推測するのではなく、工具メーカーの書面によるA2L声明を確認してください。

0-800 psiの冷媒ゲージが低圧側で不正確に感じるのはなぜですか？

機械式ゲージの精度クラスは、測定値ではなくフルスケールのパーセンテージで表されるためです。0-800 psiスケールのクラス2.5のゲージは、ダイヤルのどこでも約±20 psiの精度ですが、これは250 psiの測定値の8%である一方、100 psiの測定値では20%になります。低圧側の作業には、広範囲の高圧スケールの下部を使用するのではなく、専用の低レンジまたは連成ダイヤル、あるいはデジタルゲージを使用してください。
