持続可能な産業慣行に対する世界的な要請は、水再利用とリサイクルにおける目覚ましい進歩を推進してきました。産業界では、真水消費量の削減、エネルギーフットプリントの低減、より予測可能な運用コストの達成のために、高度な処理技術の導入がますます進んでいます。多くの現代的な水再利用システムの中核には、懸濁物質、溶解不純物、微生物を除去する非常に効果的な方法である膜ろ過があります。しかし、これらのシステムの効率と寿命は、特に膜ろ過差圧による厳格な監視に大きく依存しており、これはシステムの状態と性能の早期指標となります。
1. 水再利用プロジェクトが膜ろ過に依存する理由
工業用水の再利用は、もはや単なる環境イニシアチブではなく、戦略的なビジネス上の決定です。各工場は、水不足に関連するリスクを軽減し、より厳格な排出規制を遵守し、水の取得および廃水処理に関連する運用費用を削減しようとしています。限外ろ過（UF）、精密ろ過（MF）、ナノろ過（NF）、逆浸透（RO）を含む膜ろ過技術は、冷却塔やボイラー給水からプロセス水、さらには飲料用途に至るまで、さまざまな工業プロセスに必要な高品質な水を達成する上で極めて重要です。
これらの高度なろ過方法は、従来の凝集沈殿や砂ろ過と比較して、優れた汚染物質除去能力を提供します。これらは、流入条件が変動しても一貫した水質を保証する物理的バリアを提供します。この一貫性は、より安定した下流プロセス、化学薬品使用量の削減、そして最終的にはエネルギー消費量の削減につながります。適切に監視および維持された膜システムの予測可能な性能は、現代の工業用水管理戦略の要であり、施設が全体的な水フットプリントと運用コストを大幅に削減することを可能にします。
水処理用圧力計を見る ->143以上の工業用ゲージを見る→2. 流量低下前に差圧がファウリングをどのように明らかにするか
差圧（DP）は、システム内の2点間の圧力差を測定したものです。膜ろ過では、これは通常、フィルターエレメントまたは膜モジュールを挟んで入口圧力と出口圧力を比較することを意味します。きれいなフィルターを水が流れるとき、抵抗は比較的低く、その結果、差圧は小さくなります。しかし、時間が経つにつれて、懸濁物質、有機物、その他のファウラントが膜表面またはフィルター媒体内に蓄積します。この蓄積により、流れに対する抵抗が増加します。
抵抗が増加すると、フィルターまたは膜にかかる差圧が上昇し始めます。このDPの上昇は、ファウリングまたは目詰まりの重要な早期警告サインです。重要なことに、差圧の上昇は、システムの透過水流量の大幅な低下や水質の悪化が起こるずっと前から、しばしば顕著になります。流量や水質の変化のみに頼ると、問題がすでに進行している段階での事後保全につながる可能性があります。差圧を監視することで、オペレーターはファウリングを事前に特定して対処し、システム性能が著しく損なわれる前に洗浄サイクルを開始したり、フィルターを交換したりすることができ、高価なダウンタイムや潜在的な膜損傷を防ぎます。
3. フィルター、ポンプ、膜周辺への計器設置場所

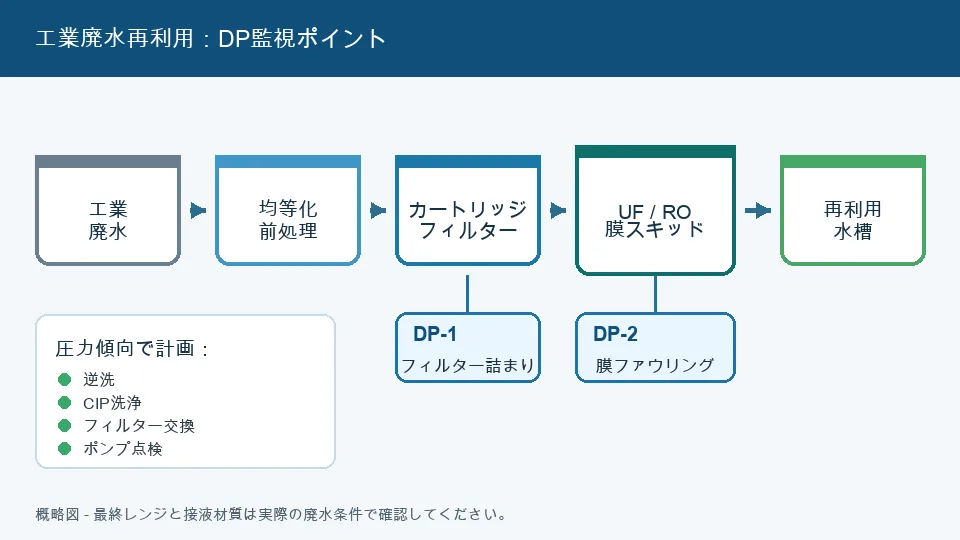

効果的な差圧監視には、ろ過システム全体への圧力計の戦略的な配置が必要です。プレフィルターおよびカートリッジフィルターの場合、各フィルターハウジングの直前と直後に圧力計を設置する必要があります。これら2つの読み取り値の差が、その特定のフィルター段階における差圧を提供します。あるいは、圧力降下を直接表示する専用の差圧計を使用することもできます。
UFおよびRO膜システムでは、個々の膜モジュールまたはモジュール群にかかる差圧を監視することが不可欠です。各膜アレイの入口および出口ヘッダーに計器を配置する必要があります。これにより、オペレーターは膜自体のファウリング速度を追跡し、逆洗、化学強化逆洗（CEB）、または定置洗浄（CIP）サイクルの決定に役立てることができます。さらに、ポンプの吸込圧力と吐出圧力を監視することは極めて重要です。ポンプにかかる差圧（吐出圧力から吸込圧力を引いたもの）の上昇は、内部摩耗やキャビテーションを示す可能性があり、一方、吐出圧力の急激な低下は、膜の破裂や配管の破損を示す可能性があります。これらのポイントでの一貫した監視は、システムの状態を包括的に把握し、タイムリーな介入と最適化された運用を可能にします。
廃水用圧力計の見積を依頼 ->エンジニアが24時間以内に返答→4. 汚水、高塩化物、または化学洗浄サービスにおける材料選定
水再利用用途における圧力計の寿命と精度は、接液部の適切な材料選定に大きく依存します。懸濁物質を含む汚水や、高塩化物含有水（一部の工業廃水や汽水源で一般的）を扱うシステムでは、標準的な真鍮製接液部では不十分な場合が多いです。真鍮は腐食し、計器の早期故障やプロセス流体の汚染につながる可能性があります。このような過酷な条件では、優れた耐食性と耐久性を持つステンレス鋼、特に316Lステンレス鋼が強く推奨されます。材料選定の詳細については、当社の316Lステンレス鋼と真鍮製圧力計の比較ガイドをご参照ください。
膜洗浄に使用される高腐食性化学薬品（例：強酸や強塩基）や、標準的なブルドン管を詰まらせる可能性のある粘性媒体やスラリーを扱う場合、ダイアフラムシールの使用が不可欠になります。ダイアフラムシールは、圧力計をプロセス流体から隔離し、内部部品を保護しながら圧力を正確に伝達します。ダイアフラム材料自体は、関連する特定の化学薬品および温度と適合するように慎重に選択する必要があります。一般的なダイアフラム材料には、用途の腐食性に応じて、316Lステンレス鋼、ハステロイ、モネル、またはタンタルがあります。特に重要または危険な用途の場合、最終的な現場固有の選定には常に注意を払い、材料適合性チャートを参照してください。
5. 圧力トレンドに裏付けられたメンテナンスの決定
差圧監視から収集されるデータは、システム障害に単に反応するのではなく、情報に基づいた積極的なメンテナンス決定を行う上で非常に貴重です。時間経過に伴うDPトレンドを追跡することで、オペレーターはベースライン性能を確立し、介入の必要性を示す逸脱を特定できます。プレフィルターおよびカートリッジフィルターの場合、事前に設定された最大差圧しきい値は、フィルターエレメントの洗浄または交換が必要な時期を示します。これにより、時期尚早な交換を防ぎコストを節約し、目詰まりしたフィルターでの運転を回避します。目詰まりしたフィルターでの運転は、エネルギー消費を増加させ、下流のコンポーネントを損傷する可能性があります。
膜システムでは、UFまたはRO膜にかかる差圧の上昇は、ファウリングの直接的な指標です。このトレンドは、逆洗サイクル、化学洗浄手順、さらには膜交換のタイミングを決定するのに役立ちます。例えば、緩やかな増加は定期的な化学洗浄を促すかもしれませんが、突然の急激な増加は即座の注意を要する深刻なファウリング事象を示す可能性があります。同様に、ポンプ差圧の監視は、ポンプメンテナンスのスケジュール設定に役立ち、インペラ摩耗やキャビテーションなどの問題を壊滅的な故障につながる前に特定します。このデータ駆動型メンテナンスアプローチは、運用効率を最適化し、高価な機器の寿命を延ばし、一貫した水質を保証し、最終的には全体的なエンジニアリング設計が最高の性能を発揮できるようにすることで、それをサポートします。お客様の用途に最適なソリューションを見つけるために、当社の圧力計カタログで全製品ラインナップをご覧ください。
Key takeaways
- 差圧は、膜のファウリングやフィルターの目詰まりの主要な指標であり、流量低下や水質問題に先行して現れることが多いです。
- プレフィルター、カートリッジフィルター、UF/RO膜、およびポンプポイント全体への圧力計の戦略的な配置は、システムの状態を包括的に把握できます。
- 腐食性、汚染された、または化学的に攻撃的な用途には、適切な接液部材料（例：316Lステンレス鋼）とダイアフラムシールの選択が不可欠です。
- 差圧データのトレンド分析により、積極的なメンテナンス決定が可能になり、洗浄サイクル、フィルター交換、ポンプの状態が最適化されます。
- 効果的なDP監視は、既存のエンジニアリング設計の寿命と効率をサポートし、運用コストを削減し、一貫した水質を保証します。
Related products
- Diaphragm Pressure Gauge - Type 1 (ZX-05-1) — 0–60 kPa
- Isolating-Diaphragm Gauge - Radial Type 1 (ZX-04-R1) — 0–60 MPa
Часто задаваемые вопросы
膜ろ過における差圧とは何ですか？
膜ろ過における差圧とは、フィルターエレメントまたは膜モジュールの入口側と出口側で測定される圧力の差です。これは、フィルター媒体および蓄積されたファウラントによって引き起こされる流れへの抵抗を示します。差圧が高いほど、通常、目詰まりやファウリングによる抵抗の増加を意味し、システムの状態と性能を監視するための重要なパラメーターとなります。
水再利用において差圧監視が重要なのはなぜですか？
差圧監視は、フィルターや膜におけるファウリングや目詰まりの早期警告を提供する点で、水再利用システムにとって極めて重要です。これにより、オペレーターはシステム性能が著しく低下する前に、逆洗や化学洗浄などの積極的なメンテナンス措置を開始でき、高価なダウンタイムを防ぎ、機器の寿命を延ばし、再利用用途向けの一貫した水質を保証します。
差圧の上昇はどのように問題を示しますか？
差圧の上昇は、フィルターまたは膜を横切る流体の流れに対する抵抗の増加を示します。この抵抗は通常、懸濁物質、有機物、またはその他のファウラントが膜表面またはフィルター媒体内に蓄積することによって引き起こされます。細孔が塞がれると、同じ量の水を押し通すためにより多くの圧力が必要となり、洗浄または交換の必要性を示します。
圧力計にステンレス鋼またはダイアフラムシールを使用すべきなのはいつですか？
ステンレス鋼製接液部（例：316L）は、汚水、高塩化物含有水、または軽度の腐食性流体を含む用途に推奨され、真鍮と比較して優れた耐性を提供します。ダイアフラムシールは、高腐食性化学薬品（CIPで使用されるものなど）、粘性流体、スラリー、または標準的なブルドン管を詰まらせたり損傷させたりする可能性のある懸濁物質を含む媒体に対して不可欠であり、計器をプロセスから隔離します。
差圧監視は複雑なエンジニアリング設計に取って代わることができますか？
いいえ、差圧監視は複雑なエンジニアリング設計に取って代わるものではありません。むしろ、それを強化し、サポートします。これは、オペレーターが既存の設計の性能を最適化し、積極的なメンテナンス戦略を実施し、システムが意図されたパラメーター内で動作することを保証するための重要なリアルタイムデータを提供します。これは運用効率と寿命のためのツールであり、健全なエンジニアリング原則の代替品ではありません。
