Liquid-Filled vs Dry Pressure Gauges
مقارنة بين المقاييس المملوءة والجافة للاهتزاز والنبض والصيانة.
يتطلب تحديد مقياس الضغط الميكانيكي الصحيح مطابقة دقيقة لعنصر الاستشعار الداخلي مع مائع العملية وملف الضغط. بينما يحدد الهيكل الخارجي الحماية البيئية، فإن العنصر المرن الداخلي - سواء كان أنبوب بوردون، أو رق، أو كبسولة - هو الذي يحدد نطاق قياس الجهاز، وقدرته على تحمل الضغط الزائد، وتوافقه مع الموائع اللزجة أو المسببة للتآكل. يؤدي اختيار نوع العنصر الخاطئ إلى فشل الكلال المبكر، أو انحراف القياس، أو التمزق الكارثي. يقدم هذا المرجع الفني تفاصيل حول مبادئ التشغيل، وقيود المواد، ومعايير الامتثال للتقنيات الثلاث الرئيسية لاستشعار الضغط الميكانيكي المستخدمة في التطبيقات الصناعية.
لماذا يُعد عنصر القياس مهماً؟
تستخدم مقاييس الضغط بأنبوب بوردون والغشاء والكبسولة عناصر مرنة مختلفة للقياس. ويحدد عنصر القياس نطاق الضغط العملي، وتحمل الوسط، وسلوك الحمل الزائد، والاستجابة للانسداد، ونوع وصلة العملية التي يمكن استخدامها.
قد يؤدي الاختيار بناءً على نطاق التدريج فقط إلى نتائج غير مناسبة. فالهواء المضغوط النظيف، والزيت الهيدروليكي، والبخار، والملاط، والمواد الكيميائية المسببة للتآكل، وخطوط المنتجات الصحية، والغازات ذات الضغط المنخفض جداً قد تتطلب تصاميم مختلفة للعناصر حتى عندما يبدو مقاس التدريج المطلوب متشابهاً.
يجب أن يبدأ الاختيار بالوسط، والضغط العادي، والضغط الأقصى، ودرجة الحرارة، والنبضات، وخطر التآكل، ومستوى النظافة، والدقة المطلوبة، وطريقة تركيب المقياس وصيانته.
عندما تتضمن العملية فراغاً أو ضغطاً دون الجوي، تُطبَّق عناصر استشعار ومنطق نطاق مختلفان؛ راجع دليل اختيار مقاييس ضغط الفراغ.
تصفح كتالوج مقاييس الضغطاستكشف أكثر من 143 نموذجاً من المقاييس الصناعية→مخطط سريع لاختيار عناصر القياس
استخدم عنصر القياس كمرشح هندسي أول قبل اختيار مقاس التدريج، أو فئة الدقة، أو مادة الغلاف.
| عنصر القياس | الاستخدام الأنسب | القيد النموذجي | التحقق في طلب عرض السعر |
|---|---|---|---|
| أنبوب بوردون | ضغط السوائل والغازات العام، والنطاقات المتوسطة إلى العالية | ليس مثالياً للضغط المنخفض جداً أو للوسائط المتسخة المتبلورة دون حماية | النطاق، السبيكة الملامسة للوسط، فئة الدقة، الاهتزاز وخطر الضغط الزائد |
| الغشاء | الضغط المنخفض، والوسائط اللزجة أو المسببة للتآكل أو الانسداد | عادةً قدرة ضغط أقل من تصاميم بوردون | مادة الغشاء، سائل الملء، الوصلة ذات الشفة أو الملولبة، طريقة التنظيف |
| الكبسولة | الضغط المنخفض جداً للغازات الجافة وفحوصات مناولة الهواء | غير مناسبة للسوائل أو الضغط العالي أو الخدمة المتسخة | نوع الغاز، النطاق المنخفض، وضعية التركيب وحماية الحمل الزائد |
قراءة ذات صلة: اختيار مقياس الضغط التفاضلي واختيار فئة دقة مقياس الضغط.

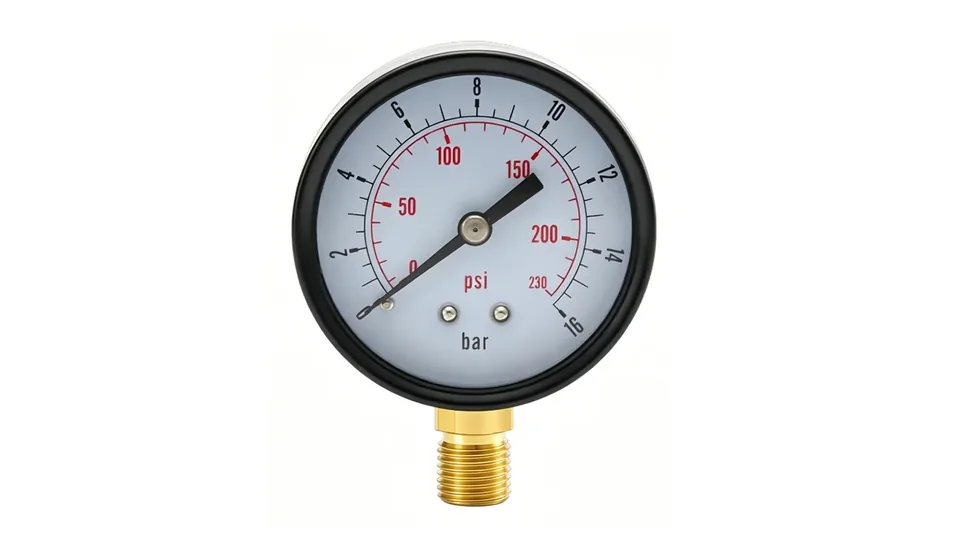

مقاييس أنبوب بوردون للخدمة العامة والضغوط الأعلى
أنبوب بوردون هو أنبوب معدني منحني يميل إلى الاستقامة قليلاً مع ارتفاع الضغط الداخلي. وتُنقل الحركة عبر آلية ميكانيكية إلى المؤشر. وتُستخدم مقاييس أنبوب بوردون على نطاق واسع في نطاقات الضغط الصناعية العامة لأنها مدمجة وسهلة القراءة واقتصادية.
وهي مناسبة تماماً للغازات والسوائل النظيفة عندما يكون الوسط متوافقاً مع المادة الملامسة له ولا يسبب انسداد المقبس. وتشيع أنابيب بوردون والأغلفة المصنوعة من الفولاذ المقاوم للصدأ عند وجود مخاوف من التآكل أو التعرض الخارجي. وللاهتزاز أو النبضات، يمكن النظر في الملء بالسائل، أو التركيب عن بُعد، أو مخمدات النبض.
للاطلاع على تفاصيل التركيب، راجع أفضل ممارسات تركيب مقياس الضغط ودليل الوصلات الملولبة لمقاييس الضغط.
غالباً ما يكون مقياس أنبوب بوردون الخيار الافتراضي للماء والهواء والزيت والعديد من خدمات المرافق، لكن يجب التحقق من هذا الخيار. فقد تنسد المقابس الصغيرة في السوائل المتسخة. وقد تكون الأجزاء الملامسة للوسط والمصنوعة من سبائك النحاس غير مناسبة للمواد الكيميائية القوية. كما يمكن أن يفشل المقياس المركب مباشرة على ضاغط مهتز أو مضخة هيدروليكية حتى لو كان نوع العنصر والنطاق صحيحين نظرياً.
مقاييس الغشاء للضغط المنخفض والوسائط المسببة للتآكل أو الانسداد
يستخدم مقياس الغشاء غشاءً مرناً مثبتاً عند حافته. ويؤدي الضغط إلى انحراف الغشاء، ثم تحول الآلية هذا الانحراف إلى حركة للمؤشر. وغالباً ما يُنظر في تصاميم الغشاء عندما يكون الضغط منخفضاً، أو عندما يكون الوسط لزجاً أو متسخاً، أو عندما تتطلب العملية واجهة مستوية أو محمية.
يمكن لحواجز الغشاء عزل آلية المقياس عن الوسائط المسببة للتآكل أو المتبلورة أو اللزجة أو الصحية. ومع ذلك، يجب التحقق من مادة الغشاء، وسائل الملء، وتأثير درجة الحرارة، وزمن الاستجابة. ولا يعني استخدام ترتيب غشائي أنه مناسب تلقائياً لكل عملية كيميائية أو صحية.
للخدمات الصحية ومعالجة الأغذية، قارن دليل اختيار مقياس الضغط الصحي. ولقرارات مقاومة التآكل، قارن اختيار مقياس الضغط من الفولاذ المقاوم للصدأ 316L مقابل النحاس الأصفر.
تُعد مقاييس الغشاء وتجميعات حاجز الغشاء مفيدة خصوصاً عندما يجب منع دخول العملية إلى مقبس مقياس صغير. وتشمل الأمثلة ملاط اللب، وحمأة مياه الصرف، والسوائل عالية اللزوجة، والمواد الكيميائية المتبلورة، وخطوط ملامسة المنتجات التي تتطلب التنظيف. والمقابل هو أن الغشاء والشعيرة وسائل الملء قد تضيف خطأً حرارياً واستجابة أبطأ، لذلك يجب تحديد مواصفات التجميعة كنظام متكامل.
طلب عرض سعر مجانييرد مهندسونا خلال 24 ساعة→مقاييس الكبسولة للضغط المنخفض جداً للغازات
يتكون عنصر الكبسولة من غشائين رقيقين موصولين حول الحافة. ويتمدد وينكمش مع التغيرات الصغيرة في الضغط، مما يجعله مفيداً للضغط المنخفض جداً للغازات، ومناولة الهواء، ومراقبة المرشحات، وقياس السحب.
عادةً لا تكون مقاييس الكبسولة الخيار الصحيح للسوائل أو الوسائط المتسخة أو خدمات الضغط العالي. فالعنصر حساس وقد يتضرر بسبب الحمل الزائد أو التكاثف أو التلوث. وإذا كان من المحتمل أن تحتوي العملية على سوائل محمولة، فاستخدم وسائل حماية أو اختر طريقة قياس مختلفة.
لتطبيقات المرشحات أو مناولة الهواء التي تتمثل مهمتها الفعلية في قياس فرق الضغط بدلاً من ضغط الخط، راجع دليل اختيار مقياس الضغط التفاضلي للمرشحات.
تُعد حيزات الغاز العلوية في الهاضمات، وحوامل الغاز، ومجمعات الغاز الحيوي منخفض الضغط من الاستخدامات النموذجية لعنصر الكبسولة، إلا أن الوسط نفسه يضيف تآكل H2S والتعامل مع التكاثف إلى قرار اختيار العنصر—راجع دليل اختيار مقياس ضغط الغاز الحيوي.
جدول مقارنة لاختيار العنصر
| نوع العنصر | الاستخدام الأنسب | القيود الرئيسية | سؤال الاختيار النموذجي |
|---|---|---|---|
| أنبوب بوردون | الضغط الصناعي العام، والسوائل والغازات النظيفة | قد ينسد أو يتآكل إذا كان الوسط غير مناسب | هل الوسط نظيف ومتوافق مع المادة الملامسة له؟ |
| الغشاء | الضغط المنخفض، والوسائط اللزجة أو المسببة للتآكل، أو الواجهات المستوية | يجب مراجعة تأثيرات سائل الملء ودرجة الحرارة | هل يتطلب الوسط عزلاً أو واجهة محمية؟ |
| الكبسولة | الضغط المنخفض جداً للغازات ومؤشرات الهواء/السحب | غير مناسبة للضغط العالي أو السوائل أو الخدمة المتسخة | هل الخدمة غاز نظيف ذو ضغط تفاضلي منخفض؟ |
يجب أن تتوافق فئة الدقة مع القرار الذي يدعمه المقياس. راجع دليل فئة دقة مقياس الضغط قبل تحديد فئة أكثر تشدداً مما يتطلبه التطبيق.
ما الذي يجب تأكيده قبل الشراء؟
قبل اختيار عنصر مقياس الضغط، أكد الوسط، ونطاق الضغط، ونطاق التفريغ أو الضغط المركب، والضغط الأقصى، ودرجة الحرارة، والنبضات، والاهتزاز، والدقة المطلوبة، وسن الوصلة أو وصلة مقياس الضغط الصحي، والمادة الملامسة للوسط، واتجاه التركيب، وإمكانية الوصول للصيانة.
بالنسبة لخدمات الضغط العالي أو الوسائط المسببة للتآكل أو التطبيقات الصحية أو الأكسجين أو الهيدروجين أو البخار أو المناطق الخطرة، يجب تأكيد الاختيار النهائي وفقاً لمواصفات الموقع. يمكن لمقال قصير أن يوجه القائمة الأولية، لكنه لا يحل محل المراجعة الهندسية لظروف العملية الفعلية.
لمتطلبات المستندات، قارن دليل شهادات تصدير مقاييس الضغط.
عند استبدال مقياس قائم، لا تفترض أن نوع العنصر القديم كان صحيحاً. فقد اختيرت مقاييس كثيرة مركبة من المخزون بدلاً من مراجعة العملية. وإذا أظهر سجل الأعطال انسداداً أو تآكلاً أو اهتزازاً في المؤشر أو تغيراً متكرراً في الصفر، فيجب إعادة تقييم عنصر القياس والنطاق والمادة والوصلة وملحقات الحماية معاً. وبالنسبة للوسائط التي تتطلب العزل، تعرض صفحة مصنّع مقاييس الضغط الغشائية مواد الغشاء وخيارات الوصلات المتاحة.
تنزيل PDF: دليل مقاييس الضغط المملوءة بالسائل مقابل الجافة (PDF) - قارن بين المقاييس الجافة والمملوءة من حيث الاهتزاز والنبضات وسهولة القراءة والصيانة.
كيفية تحويل عنصر الاستشعار ونطاق الضغط والتلوث وزمن الاستجابة إلى مواصفة شراء
تبدأ المواصفة المفيدة من العملية وليس من اسم المنتج في الكتالوج. سجّل قيمة التشغيل العادية، والقيمتين الدنيا والعليا المحتملتين، وحالة الاضطراب، وتركيب الوسط، ودرجة حرارة العملية، وطريقة تركيب الجهاز. ثم حدّد ما يجب أن يراه المشغّل: قراءة محلية مستقرة، أو قيمة ذروة، أو ضغط تفاضلي، أو نقطة تبديل، أو قيمة ستتم مقارنتها بمرجع معاير. ويكتسب هذا التمييز أهمية لأن مقياس الضغط قد يكون دقيقًا ميكانيكيًا، لكنه غير مناسب عندما يكون عنصر الاستشعار أو الوصلة أو الاستجابة غير ملائمة للتركيب.
افصل بين الحالة المتوقعة باستمرار والحدث قصير المدة. وفيما يخص عنصر الاستشعار ونطاق الضغط والتلوث وزمن الاستجابة، قد يكون الحدث القصير أهم من القراءة المتوسطة، لكن لا ينبغي التعامل معه باختيار نطاق قرص أكبر دون دراسة. فالنطاق الأكبر يقلل قابلية القراءة وقد يزيد الخطأ عند نقطة التشغيل. وعلى العكس، قد يعرّض النطاق الضيق جدًا العنصرَ لحمل زائد متكرر. وثّق الدورة المتوقعة، والضغط الزائد المسموح به، والقراءة المطلوبة أثناء بدء التشغيل والإيقاف والتنظيف. وإذا لم تتوافر هذه القيم، فيجب أن يظل تحديد النطاق النهائي قرارًا هندسيًا خاصًا بالموقع.
وتستحق تفاصيل التركيب الاهتمام نفسه الذي يحظى به جسم المقياس. تحقّق مما إذا كانت نقطة أخذ الضغط معرضة للاهتزاز أو التذبذب أو المطرقة المائية أو الصدمة الحرارية أو التكاثف أو الغسل بالماء أو الأجواء المسببة للتآكل. وفّر صمام عزل عندما تتطلب الصيانة الآمنة ذلك، ولا تفكر في استخدام محبس مقياس أو سيفون أو مخمّد نبضات أو حاجز غشائي أو تركيب عن بُعد إلا بعد فهم تأثيره في الاستجابة والمعايرة. يجب أن يتطابق سن الوصلة مع المكوّن المقابل؛ فسنون NPT وBSP/G والسنون المترية ليست قابلة للتبادل لمجرد تشابه مقاسها الاسمي. لا تُجبر سنًا غير متطابق ولا تستخدم مادة إحكام للتعويض عن اختلاف المعيار.
قبل الاعتماد، اطلب الأدلة اللازمة فعليًا للعمل: الرسم الأبعادي، وإقرار المواد الملامسة للوسط، وبيان الدقة، وطريقة المعايرة، ومتطلبات اختبار الضغط، وتعليمات التغليف أو النظافة. لا تطلب الشهادات كبديل عن التحقق من كيمياء العملية أو تصنيف المخاطر. فقد تحدد المعايير ومواصفات العميل التصميم أو الاختبارات أو الوثائق، لكنها لا تثبت تلقائيًا التوافق مع كل تركيز أو درجة حرارة أو دورة تنظيف. وينبغي للمهندس المسؤول مواءمة ورقة بيانات الجهاز مع مخطط P&ID وترتيب الصمامات وإجراء الصيانة.
ينبغي أن يحدد التشغيل الأولي خط أساس. وبعد وضع العملية في حالة معروفة، سجّل قراءة المقياس، والقراءة المرجعية، ودرجة الحرارة، وحالة المضخة أو الضاغط، وأي تذبذب في المؤشر. أعد الفحص بعد وصول النظام إلى الحمل الطبيعي وبعد إيقاف مضبوط. فقد تكون نقطة الصفر المنجرفة أو الاستجابة البطيئة أو مسار النبض المسدود أو المؤشر الهادئ بشكل غير متوقع إشارات إلى عطل، لا دليلًا على الأداء الجيد. كما تجعل سجلات الاتجاه قرارات الاستبدال اللاحقة أكثر موثوقية، لأن الجهاز التالي يمكن تحديده بناءً على الخدمة الفعلية بدل افتراض عام مستمد من الكتالوج.
والخلاصة العملية فيما يخص عنصر الاستشعار ونطاق الضغط والتلوث وزمن الاستجابة هي اختيار سلسلة القياس الكاملة: عنصر الاستشعار، والمواد الملامسة للوسط، والنطاق، والدقة، والوصلة، والتركيب، وملحق الحماية، والوثائق. وتوضح صورة المنتج في هذه الصفحة تصميم مقياس Manogauge الفعلي المستخدم كمرجع؛ ولا تثبت أن التهيئة نفسها مناسبة لكل وسط أو ضغط. أكّد الطراز النهائي والأبعاد والخيارات المتاحة بالرجوع إلى ورقة البيانات الحالية قبل الشراء.
النقاط الرئيسية
- حدد أنابيب بوردون (EN 837-1) للتطبيقات القياسية ذات الضغط العالي حتى 6000 bar والتي تتضمن سوائل أو غازات نظيفة.
- استخدم عناصر الغشاء (EN 837-2) للوسائط اللزجة أو المتبلورة أو الملاط حتى 40 bar للتخلص من الانسداد في الفراغات الميتة.
- استخدم عناصر الكبسولة حصراً لقياس ضغط الغاز الجاف المنخفض بين 0 و600 mbar لمنع احتباس سائل الملء في الشعيرة.
- اختر عناصر الغشاء عند الحاجة إلى مواد ملامسة للوسط متخصصة مثل Hastelloy أو التيتانيوم للعمليات شديدة التآكل.
Related PDF guides
Save the related Manogauge guides for procurement and maintenance checks.
Related buyer pages
Diaphragm pressure gauge manufacturerLow-pressure, corrosive, viscous and clogging-media RFQs after comparing gauge types.
Sanitary pressure gauge manufacturerFlush-diaphragm designs are the hygienic-service variant of the diaphragm element compared here.
Related products
- Diaphragm Pressure Gauge - Type 1 (ZX-05-1) — 0–60 kPa
- Capsule Pressure Gauge - Type 1 (ZX-07-1) — 0–60 kPa
- General Pressure Gauge - Radial (ZX-08-R) — 0–40 MPa
قراءات ذات صلة
- معيار EN 837-1 لمقاييس الضغط: فئة الدقة ودليل طلب التسعير
دليل EN 837-1 لمقاييس الضغط موجّه للمشترين: فئة الدقة، وأنماط الأمان S1/S2/S3، واختيار مدى القياس، والمقارنة مع ASME B40.100، وقائمة مستندات طلب التسعير.
- الضغط التفاضلي في الغرف النظيفة: تدرج 10-15 باسكال
مراقبة الضغط التفاضلي في الغرف النظيفة: تدرج 10-15 باسكال بين الدرجات، نقاط غرف العبور وفلاتر HEPA، اختيار مقياس منخفض المدى، وحدود الإنذار والمعايرة.
- مقياس ضغط صناعة اللب والورق: المواد ومنع الانسداد
اختيار مقاييس الضغط لخطوط عجينة الورق والمياه البيضاء والبخار والطلاء: لماذا تسد الألياف فتحة التوصيل، ومتى يلزم الحاجز الغشائي، والمدى ومواد التلامس.
- دليل اختيار مقياس ضغط مضخة الطرد المركزي
دليل اختيار مقياس ضغط مضخة الطرد المركزي للسحب والطرد والمدى والاهتزاز والتركيب والتشخيص.
- دليل اختيار مقياس الضغط الهيدروليكي
اختيار مقاييس الضغط الهيدروليكية للمكابس ووحدات القدرة والمشعبات: مديات 0–600 بار، والتعبئة بالجليسرين مقابل مخمدات النبضات، ومقاسات منافذ SAE/BSP/NPT، وتوافق الزيت، وقائمة تدقيق طلب التسعير.
الأسئلة الشائعة
ما الفرق الرئيسي بين مقاييس الضغط بأنبوب بوردون ومقاييس الضغط الغشائية؟
تعمل مقاييس أنبوب بوردون بانفراج الأنبوب المنحني تحت تأثير الضغط، وتناسب الوسائط النظيفة ذات الضغط العالي حتى 6000 bar. أما مقاييس الغشاء فتستخدم انحراف غشاء مرن، ومصممة للضغوط المنخفضة (<40 bar) مع الوسائط اللزجة أو المسببة للتآكل أو الملاط حيث يمثل الانسداد في الفراغات الميتة مصدر قلق.
ما نطاق الضغط الذي يمكن لمقياس الكبسولة قياسه؟
تعمل عناصر الكبسولة بكفاءة من 0–1 mbar حتى 600 mbar. وهي مصممة خصيصاً لقياس الضغط المنخفض جداً للغازات الجافة. وفوق 600 mbar، يصبح تصميم الغشاء المزدوج غير فعال، ويُفضل استخدام أنبوب بوردون قياسي.
هل يستطيع مقياس أنبوب بوردون قياس الوسائط المسببة للتآكل؟
نعم—حدد أنابيب بوردون من الفولاذ المقاوم للصدأ 316L أو Hastelloy C-276 للوسائط المسببة للتآكل بدرجة متوسطة إلى عالية. وبالنسبة للسوائل شديدة العدوانية مثل الأحماض والكلوريدات، أضف حاجز غشاء مع سائل ملء من PTFE لعزل عنصر بوردون عن التلامس المباشر.
لماذا يتسبب الاهتزاز في تلف مقاييس أنبوب بوردون؟
يؤدي الاهتزاز المستمر إلى تصلب بالتشغيل وتكوين شقوق إجهاد في مادة أنبوب بوردون. وفي البيئات المهتزة، حدد مقياساً مملوءاً بالسائل، مثل الغليسرين أو السيليكون، لتخميد اهتزاز المؤشر وتقليل التآكل الداخلي وإطالة عمر الخدمة بمقدار 3–5 مرات.
ما نوع المقياس المطلوب للخدمة في الأجواء القابلة للانفجار وفق ATEX؟
يمكن اعتماد أي مقياس وفق ATEX—إذ ينطبق الاعتماد على الغلاف وليس على نوع عنصر القياس. ومع ذلك، غالباً ما تُفضل المقاييس الغشائية في مناطق ATEX الكيميائية لأنها تلغي تجويف مقبس أنبوب بوردون الذي قد تتراكم فيه بقايا العملية وتسبب خطر اشتعال.
ما الحد الأعلى العملي للضغط لعنصر مقياس الضغط الغشائي؟
تُعد عناصر الغشاء عملية حتى نحو 60 bar (870 psi). وفوق هذا الحد، تقلل سماكة الجدار اللازمة لتحمل الضغط من حساسية العنصر، مما يجعل أنبوب بوردون أدق وأكثر فعالية من حيث التكلفة. وأقل من 600 mbar، تُفضل مقاييس الغشاء أو الكبسولة لأن أنابيب بوردون تفقد دقتها عند الانحرافات المنخفضة جداً.
متى يجب تحديد مقياس كبسولة بدلاً من مقياس أنبوب بوردون أو مقياس غشائي؟
حدد مقياس كبسولة للنطاقات الأقل من نحو 200 mbar (2 kPa). تستخدم عناصر الكبسولة أقراصاً معدنية مكدسة وتتميز بحساسية عالية عند الضغوط المنخفضة جداً. وتشمل التطبيقات النموذجية مراقبة نسبة الهواء إلى الوقود في مواقد الغاز، وهبوط الضغط عبر المرشحات منخفضة المقاومة، وقياس ضغط مجاري الهواء في أنظمة HVAC. وفوق 600 mbar، يكون مقياس الغشاء أو أنبوب بوردون عادةً أكثر متانة واقتصادية.
