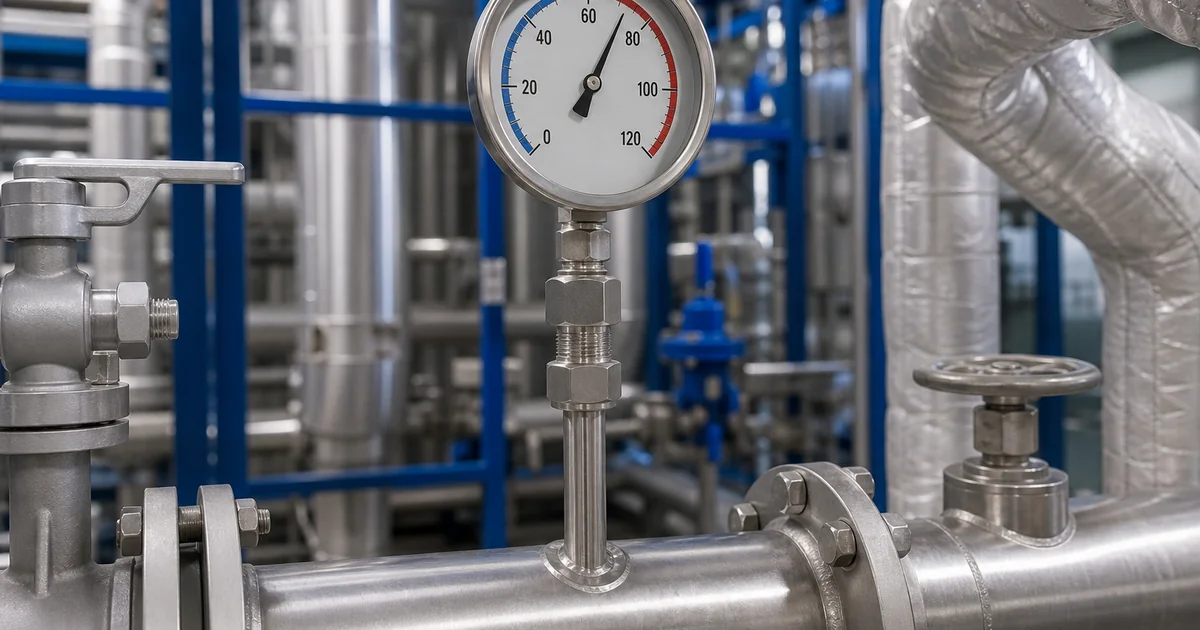

يبدأ اختيار الغلاف الحراري للترمومتر ثنائي المعدن بسؤال صيانة بسيط: هل يمكن إزالة الجهاز أو معايرته من دون فتح خط ساخن أو مضغوط؟
كيف يؤثر الجيب الحراري في اختيار مقياس الحرارة ثنائي المعدن
اختيار الجيب الحراري لمقياس الحرارة ثنائي المعدن ليس قرارًا يتعلق بملحق إضافي فقط. فالجيب الحراري عبارة عن غلاف يتحمل الضغط ويُركّب داخل الأنبوب أو الوعاء. وينزلق ساق مقياس الحرارة داخل هذا الغلاف، بحيث يستشعر عنصر القياس درجة حرارة العملية عبر الجدار المعدني بدلًا من ملامسة الوسط مباشرة.
يحل هذا الفصل ثلاثة تحديات عملية: يمكن إزالة مقياس الحرارة مع بقاء الخط مغلقًا، كما تُحمى الساق من التآكل أو التعرية، ويمكن للمصنع توحيد وصلة عملية واحدة مع استخدام نطاقات تدريج مختلفة. أما المقابل فهو زمن الاستجابة؛ إذ تستجيب الساق العارية بسرعة أكبر، بينما يستجيب الجيب الحراري السميك ببطء لكنه يوفر أمانًا أعلى في البخار والماء الساخن والزيت الحراري والخدمات الملوثة.

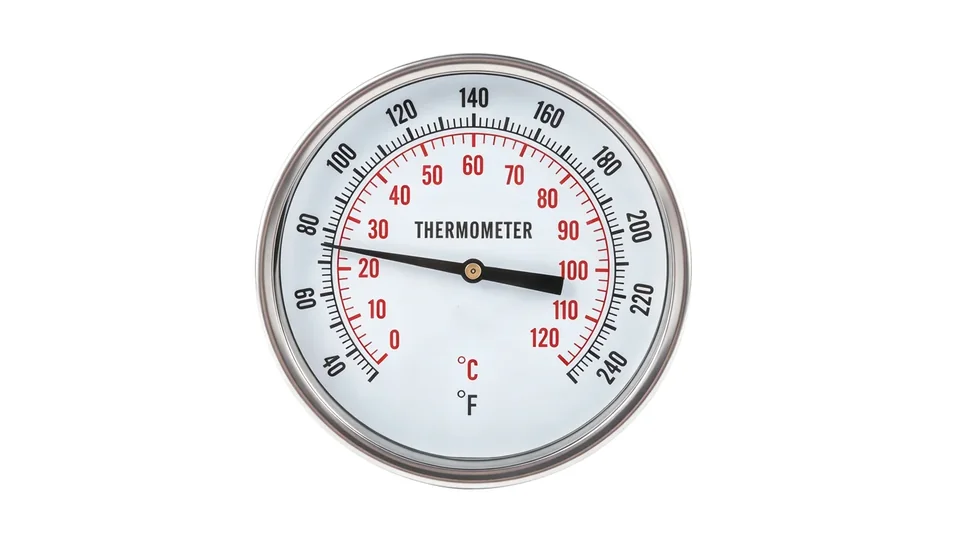

بالنسبة إلى مقاييس الحرارة ثنائية المعدن Manogauge ZX-14، ابدأ بمتطلبات العرض المرئي، ثم أكد مواصفات الجيب الحراري. تشمل المراجع المرتبطة المفيدة صفحة منتج مقياس الحرارة ثنائي المعدن وخيار مقياس الحرارة المصنوع من الفولاذ المقاوم للصدأ للمناطق الخدمية المسببة للتآكل.
قارن خيارات الترمومتر ثنائي المعدنتحقق من القرص والمدى والساق والوصلة→اختيار طول الإدخال لمقياس الحرارة ثنائي المعدن والجيب الحراري

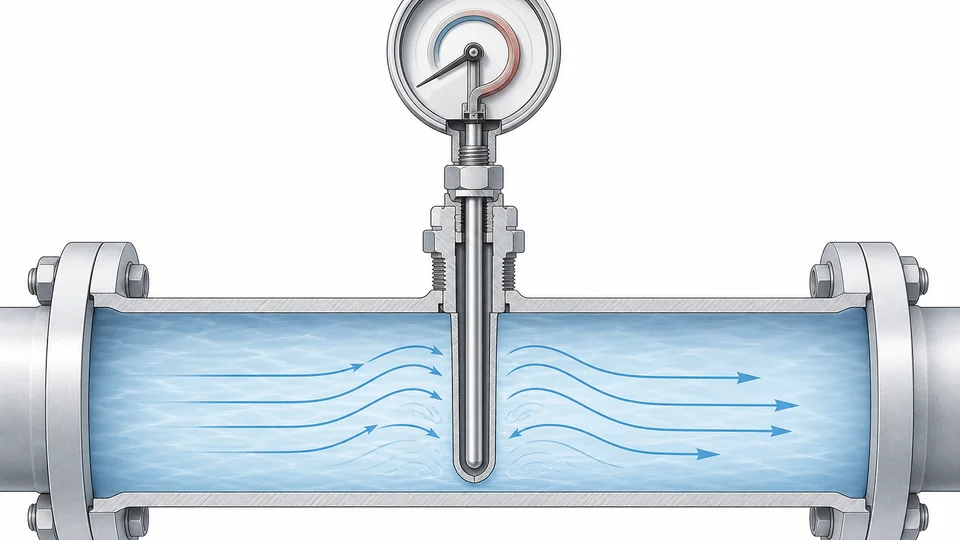

يجب أن يصل الجزء الحساس إلى منطقة ممثلة من التدفق. فإذا استقر الطرف في فرع راكد، أو بالقرب من جدار الأنبوب، أو داخل بروز قصير، فقد يبدو القرص ثابتًا بينما يعرض درجة حرارة منحازة. وكقاعدة أولية، ضع الطرف بالقرب من الثلث الأوسط للأنبوب في خدمات السوائل عندما تسمح المتانة الميكانيكية بذلك، واستخدم تركيبًا عند الكوع عندما لا يسمح الأنبوب الصغير بطول إدخال مستقيم كافٍ.
يعتمد طول الإدخال على مقاس الأنبوب، وسُمك العزل، وارتفاع الفوهة، ونمط الجيب الحراري، وطول ساق مقياس الحرارة. يحسن الجيب الحراري الطويل تعرض عنصر القياس، لكنه يزيد حمل الانحناء ومخاطر تردد الدوامات. أما الجيب القصير فهو أقوى، لكنه قد يعطي قراءة أقل أو أعلى من الحقيقة عندما يكون جدار الأنبوب أسخن أو أبرد من الوسط الجاري.
لا تحدد نطاق القرص فقط. للحصول على طلب عرض سعر صحيح، أدرج مقاس الأنبوب، وارتفاع الفوهة، وسُمك العزل، ووضعية القرص المرئية المطلوبة، وقطر الساق، وسن الوصلة، وما إذا كان يجب إزالة مقياس الحرارة أثناء التشغيل.
أمثلة عملية لحساب طول الإدخال
يمثل طول الإدخال أكثر نقاط الخطأ شيوعًا في طلبات عروض أسعار الجيوب الحرارية، وغالبًا ما يحدث ذلك بسبب الاكتفاء بمقاس الأنبوب. البعد الذي يحتاجه المورد هو U، أي الطول من أسفل وصلة العملية إلى الطرف، ويجب أن يشمل ثلاث مسافات منفصلة: سُمك العزل، وارتفاع الفوهة أو المباعدة، وعمق الغمر داخل الوسط الجاري.
لا تقيس جميع الشركات المصنعة U من نفس نقطة المرجع؛ فبعضها يقيسه من وجه الفلنجة، وبعضها من كتف السن، كما يُذكر امتداد العزل غالبًا كبعد منفصل T. أكد نقطة المرجع في الرسم قبل إصدار الطلب؛ فسوء فهم بمقدار 40 mm قد ينتج جيبًا حراريًا لا يصل إلى التدفق.
| الخط | العزل | الفوهة أو المباعدة | هدف الغمر | قيمة U المطلوبة | الطول القياسي المطلوب |
|---|---|---|---|---|---|
| ماء ساخن DN50 | 40 mm | 75 mm | حوالي 30 mm، مع تجاوز الطرف للطبقة الحدية | 40 + 75 + 30 = 145 mm | 150 mm، مع التحقق من خلوص الطرف داخل التجويف |
| مجمّع بخار DN100 | 50 mm | 100 mm | حوالي 55 mm، والطرف بالقرب من الثلث الأوسط | 50 + 100 + 55 = 205 mm | 250 mm، أو 200 mm إذا سمح فحص تردد الدوامات |
| زيت حراري DN200 | 60 mm | 100 mm | حوالي 90 mm، والطرف بالقرب من الثلث الأوسط | 60 + 100 + 90 = 250 mm | 250 mm؛ تحقق من الطول غير المدعوم مقابل السرعة |
| فرع DN25 | 30 mm | 60 mm | لا يمكن الوصول إلى تدفق ممثل شعاعيًا | التركيب عند كوع مع توجيه الطرف نحو التدفق | 100-150 mm على محور الأنبوب بدلًا من إدخاله عرضيًا |
بعد ذلك، طابق مقياس الحرارة مع الجيب الحراري، وليس مع الأنبوب فقط. يجب أن تكون الساق طويلة بما يكفي للوصول إلى قاع التجويف؛ إذ تترك الساق الأقصر من التجويف فجوة هوائية عند الطرف، ما يبطئ الاستجابة ويجعل القراءة أقرب إلى درجة حرارة الساق. يجب أن يتوافق قطر الساق مع التجويف، كما يجب أن تسمح زاوية القرص بقراءة الوجه من موضع وقوف المشغل الفعلي.
تمثل الخطوط الصغيرة الحالة الأصعب. عندما لا يوفر التركيب الشعاعي غمرًا ممثلًا، يكون تركيب الجيب عند كوع مع توجيه الطرف إلى التدفق أفضل عادةً من قبول إدخال قصير، وعندها يجب إعادة فحص تردد الدوامات وفق الاتجاه الجديد.
أرسل بيانات تطبيق الغلاف الحراريأدرج الوسط والحرارة والضغط والسرعة والوصلة→توافق المواد والتوصيلات وظروف العملية
يجب اختيار المادة وفقًا للوسط ودرجة الحرارة وكيمياء التنظيف. يُستخدم الفولاذ المقاوم للصدأ 304 على نطاق واسع مع الماء الساخن النظيف وبخار المرافق. ويُعد الفولاذ المقاوم للصدأ 316L الخيار الأكثر أمانًا مع المكثفات والمياه المعالجة وكثير من الخدمات الكيميائية ومناطق الغسل الخارجية. أما السيقان النحاسية فهي اقتصادية في الخدمات المعتدلة، لكن لا ينبغي استخدامها عند وجود خطر نزع الزنك أو الأمونيا أو مواد التنظيف القوية أو متطلبات صحية.
| الخدمة | الاعتبار المعتاد | محور اختيار الجيب الحراري |
|---|---|---|
| البخار والمكثفات | درجة حرارة وضغط مرتفعان ومطرقة مائية | جيب حراري من الفولاذ المقاوم للصدأ، وسن محكم أو فلنجة، وامتداد عزل كافٍ |
| الزيت الحراري | درجة حرارة مرتفعة وترسبات الأكسدة | مادة مصنفة لدرجة حرارة الزيت، ومقياس حرارة قابل للإزالة، وطول إدخال محافظ |
| خدمات الأغذية أو CIP | مواد التنظيف ومتطلبات النظافة | مادة ملامسة للوسط من 316L، ووصلة صحية عند ملامسة المنتج، وتجنب الفجوات |
| ماء ساخن لأنظمة HVAC | مثبطات التآكل وفترات التدفق المنخفض | الفولاذ المقاوم للصدأ أو النحاس فقط عند التوافق، مع قرص ظاهر من الممر |
تتميز التوصيلات الملولبة بصغر الحجم وانخفاض التكلفة. أما التوصيلات ذات الفلنجة أو الملحومة فتُفضل عندما تتطلب فئة الضغط أو معيار المصنع أو سياسة الصيانة حد ضغط ثابتًا. طابق سنون NPT وBSP وG أو السنون المترية بعناية؛ فالسن شبه المتوافق لا يوفر إحكامًا آمنًا.
فحوص تردد الدوامات والاهتزاز للجيوب الحرارية
الجيب الحراري عبارة عن كابولي صغير داخل التدفق. عند سرعة كافية، تنفصل الدوامات عن الجيب الحراري وتولد قوى دورية. وإذا اقتربت هذه القوى من التردد الطبيعي للجيب الحراري، فقد يؤدي الإجهاد المتكرر إلى تلف الجيب أو فوهة العملية أو مقياس الحرارة. لذلك تحتاج خطوط البخار والغاز والسوائل الخفيفة عالية السرعة إلى أكثر من رسم أبعادي.
المرجع الخارجي الأكثر استخدامًا لهذا الفحص هو ASME PTC 19.3 TW. وتذكر WIKA أن حساب تردد الدوامات وفقًا لـ ASME PTC 19.3 TW-2016 يُستخدم لتقييم الجيوب الحرارية لمقاييس الحرارة. وفي طلبات عروض الأسعار العملية، لا يستطيع المورد إجراء هذا الفحص دون بيانات العملية: الوسط، والكثافة، والضغط، ودرجة الحرارة، والسرعة أو معدل التدفق، ومقاس الأنبوب، وشكل الجيب الحراري، والطول غير المدعوم.
عندما تكون نتيجة الحساب غير ملائمة، يكون الحل عادةً هندسيًا وليس تخمينيًا: تقليل الطول غير المدعوم، أو زيادة قطر الجذر، أو استخدام شكل مدبب، أو نقل التركيب إلى كوع، أو خفض السرعة عند نقطة القياس، أو اختيار تقنية قياس أخرى.
زمن الاستجابة: ما الذي يبطئ الجيب الحراري فعليًا
يفاضل كل جيب حراري بين سرعة الاستجابة والاحتفاظ بالضغط والحماية الميكانيكية. وتكون هذه المقايضة مقبولة في خط مرافق تتغير حرارته ببطء، لكنها غير مقبولة عندما تُستخدم القراءة لتقييم تغير عابر؛ لذلك من المفيد معرفة الأجزاء التي تتحكم في التأخير. عمليًا، يكون أكبر عامل منفرد عادةً هو الفجوة الهوائية الحلقية بين الساق والتجويف، وليس سُمك جدار الجيب.
| العامل | تأثيره في الاستجابة | التخفيف العملي |
|---|---|---|
| الفجوة الحلقية بين الساق والتجويف | الهواء موصل رديء؛ وقد يهيمن التركيب غير المحكم على إجمالي التأخير | حدد سماحية التجويف، أو استخدم ساقًا محملة بنابض تحافظ على التلامس عند الطرف |
| تلامس الطرف وشكل قاع التجويف | الساق التي لا تصل إلى القاع تقيس جيبًا من الهواء | طابق طول الساق مع عمق التجويف وأكد شكل الطرف في الرسم |
| سُمك جدار الجيب وشكله | تضيف الجدران السميكة كتلة حرارية؛ والجيوب المستقيمة أبطأ من الجيوب المدببة | استخدم شكلًا مدببًا أو متدرجًا حيث تسمح المتانة |
| السرعة عند الطرف | تؤدي السرعة المنخفضة إلى معامل انتقال حراري ضعيف وقراءة بطيئة ومنحازة | ضع الطرف في الجزء الجاري، وليس في ساق ميتة أو فرع راكد |
| التوصيل على طول الساق | تتسرب الحرارة إلى الوصلة الأبرد فتنجذب القراءة نحو درجة الحرارة المحيطة | زد عمق الغمر واعزل الفوهة بدلًا من علبة القرص |
| العزل والحرارة الإشعاعية حول القرص | تغير العلبة الدافئة أو المغلفة القراءة بصورة مستقلة عن العملية | اترك العلبة مكشوفة؛ واستخدم امتداد عزل للقسم المعزول |
| معجون أو زيت نقل الحرارة داخل التجويف | يملأ الفجوة ويسرع الاستجابة بوضوح | استخدمه فقط إذا سمحت حدود درجة الحرارة والهجرة وقواعد التنظيف؛ وأكد ذلك مع المصنع |
تجدر الإشارة بوضوح إلى أن أرقام زمن الاستجابة في الكتالوج تُقاس ضمن اختبار محدد، عادةً عند تغير مفاجئ إلى الماء أو الهواء وبسرعة معلنة، ولا يمكن نقلها إلى وسط أو سرعة أو هندسة جيب مختلفة. إذا كان زمن الاستجابة مهمًا فعلًا لوظيفة التحكم أو السلامة، فلا ينبغي أن تعتمد هذه الوظيفة أساسًا على قرص محلي ثنائي المعدن داخل جيب حراري سميك.
ما الذي لا يستطيع مقياس الحرارة ثنائي المعدن إثباته
يُعد مقياس الحرارة المحلي ثنائي المعدن مفيدًا لأنه مرئي ويعمل ذاتيًا ويسهل التحقق منه أثناء الجولات. لكنه لا يثبت درجة حرارة حلقة التحكم أو درجة حرارة سجل الدفعة أو قيمة التعشيق الوقائي، إلا إذا رُكّب عند نفس النقطة الممثلة وخضع لخطة المعايرة نفسها.
تتكرر عدة أخطاء: تركيب الجيب الحراري بعد ساق ميتة، أو استخدام ساق أقصر من تجويف الجيب، أو لف العزل حول علبة القرص، أو وضع القرص حيث تسخن الحرارة الإشعاعية من واجهة المرجل العلبة، أو افتراض أن خط الزيت الحراري بطيء الحركة يستجيب مثل خط الماء المضطرب. هذه أخطاء تركيب وعملية، وليست أخطاء دقة مقياس الحرارة.
بالنسبة إلى الغلايات الحرجة، والسخانات التي تعمل بالوقود، وأوعية الضغط، وملامسة المنتجات الصحية، والمناطق الخطرة أو بخار الضغط العالي، فإن هذا الدليل مرجع للاختيار فقط. ويجب أن يؤكد التصميم النهائي مهندس المصنع ومصمم الوعاء/الفوهة وأي معيار موقع واجب التطبيق.
قائمة تحقق لطلب عرض سعر لاختيار مقياس الحرارة ثنائي المعدن والجيب الحراري
قبل طلب عرض السعر، اجمع البيانات التي تحدد الملاءمة والمخاطر. أرسل درجات الحرارة العادية والقصوى، والضغط، والوسط، ومقاس الأنبوب، وسرعة التدفق أو معدل التدفق، ومعيار الوصلة، وطول الإدخال المستهدف، وسُمك العزل، وقطر القرص، واتجاه التركيب، وأي مخاوف تتعلق بالتنظيف أو التآكل.
بالنسبة إلى Manogauge، حدد أيضًا ما إذا كان المطلوب مقياس مرافق اقتصاديًا، أو وحدة من الفولاذ المقاوم للصدأ للاستخدام الخارجي، أو تجميعة بنمط صحي، أو مقياس حرارة قابل للإزالة لخدمة الزيت الحراري أو البخار. تقلل قائمة التحقق المكتملة المراسلات المتكررة، وتساعد على تجنب عدم التطابق الشائع عندما يبدو القرص مناسبًا لكن الساق أو الوصلة أو الجيب الحراري لا يلائم العملية.
باختصار، يجب أن يوازن اختيار الجيب الحراري لمقياس الحرارة ثنائي المعدن بين وضوح القراءة المحلية، والاحتفاظ الآمن بالضغط، وطول الإدخال الممثل، والمتانة الميكانيكية المتحققة.
أدلة ذات صلة: يغطي دليل اختيار مقياس الضغط الصناعي واختيار السيفون لمقياس ضغط البخار أجهزة القياس المساندة لحلقات العملية نفسها.
لتوريد مقاييس الحرارة ثنائية المعدن مع تكوينات قياسية ومخصصة للجيوب الحرارية، راجع صفحة Manogauge الخاصة بـ مصنّع مقاييس الحرارة ثنائية المعدن لحلقات قياس الحرارة في العمليات والبخار وأنظمة HVAC.
النقاط الرئيسية
- يحسن الجيب الحراري أمان الصيانة ويسمح بإزالة مقياس الحرارة من خط يعمل، لكنه يبطئ الاستجابة الحرارية.
- قيمة الإدخال U هي مجموع العزل وارتفاع الفوهة وعمق الغمر، ويجب مواءمتها مع المتانة الميكانيكية ونقطة القياس المعتمدة لدى الشركة المصنعة.
- تحتاج خدمات البخار والغاز والسوائل الخفيفة عالية السرعة إلى بيانات عملية فعلية لإجراء فحص تردد الدوامات والاهتزاز وفق أسلوب ASME PTC 19.3 TW.
- لا يستطيع القرص المحلي ثنائي المعدن إثبات درجة حرارة حلقة التحكم أو سجل الدفعة أو التعشيق الوقائي، كما لا تنطبق أزمنة الاستجابة في الكتالوج على وسط أو هندسة مختلفة.
