Pressure Gauge Troubleshooting Guide
Типовые симптомы, вероятные причины и практические действия для обслуживания.
Промышленные манометры имеют решающее значение для управления технологическими процессами и обеспечения безопасности, однако они подвержены различным видам отказов, которые ставят под угрозу точность и надежность. Данное руководство предлагает систематическую методологию устранения неисправностей манометров, рассматривая общие проблемы, возникающие при промышленной эксплуатации. Мы рассмотрим первопричины, этапы диагностики и профилактические меры для проблем, начиная от механических отказов, таких как заклинивание стрелки, до экологических проблем, таких как внутреннее запотевание и утечка заполняющей жидкости. Понимание этих механизмов отказа необходимо для B2B дистрибьюторов, производителей OEM-оборудования и инженеров предприятий для обеспечения оптимальной производительности приборов и продления срока службы, в соответствии со стандартами, такими как EN 837-1 и ASME B40.100.
Виды отказов 1–2: заклинивание стрелки или выход за шкалу
Если стрелка манометра застряла на нуле или в любом фиксированном положении, распространенными коренными причинами могут быть засоренное отверстие, заклинившая трубка Бурдона или поврежденный передаточный механизм. Засоренное отверстие, часто из-за твердых частиц технологической среды или кристаллизации, препятствует передаче давления к трубке Бурдона. Для диагностики изолируйте манометр и проверьте прохождение потока через присоединение. Заклинившая трубка Бурдона, обычно вследствие коррозии или механических напряжений, не может деформироваться. Это можно определить, подав известное давление: если стрелка остается неподвижной, трубка, вероятно, заклинила. Повреждение передаточного механизма, включающего зубчатые колеса или тяги, приводит к отсоединению стрелки. Визуальный осмотр внутреннего механизма, часто требующий снятия стекла, может подтвердить неисправность.
И наоборот, стрелка, находящаяся за пределами шкалы или демонстрирующая невозврат в нулевое положение после сброса давления, обычно указывает на превышение давления, вызвавшее остаточную деформацию трубки Бурдона. Такая необратимая деформация означает, что трубка превысила предел упругости. Манометры рассчитаны на максимальное рабочее давление, составляющее 75% от верхнего предела шкалы, с кратковременными пиками до 100%. Превышение 125% диапазона полной шкалы обычно приводит к необратимому повреждению. Например, манометр на 100 psi, подвергшийся воздействию давления 150 psi, скорее всего, получит остаточную деформацию.
Для поиска неисправности сначала убедитесь, что технологическое давление не превышало максимальное допустимое значение манометра. Если факт превышения давления подтвержден, трубка Бурдона повреждена, и манометр необходимо заменить. Соблюдение требований ASME B40.100 по защите от превышения давления, например установка ограничителя давления или применение манометра с большим диапазоном, имеет решающее значение. Регулярные проверки калибровки также позволяют выявить ранние признаки усталости трубки Бурдона или смещения нуля, указывающие на возможную остаточную деформацию.
| Признак неисправности | Коренная причина | Диагностическое действие | Корректирующее действие |
|---|---|---|---|
| Стрелка застряла на нуле | Засоренное отверстие | Изолировать, проверить прохождение потока | Очистить или заменить отверстие |
| Стрелка застряла на нуле | Заклинившая трубка Бурдона | Подать известное давление, наблюдать за стрелкой | Заменить манометр |
| Стрелка застряла на нуле | Поврежденный передаточный механизм | Визуально осмотреть внутренний механизм | Заменить манометр |
| Стрелка вышла за шкалу | Превышение давления | Проверить историю технологического давления | Заменить манометр, внедрить защиту от превышения давления |
Для проверки стандартных требований сопоставьте признаки с критериями эксплуатации манометров EN 837-1 и требованиями к манометрам ASME B40.100.
Сравнить варианты манометров для задачиНачните с диапазона, среды, материала и типа присоединения.→Виды отказов 3–4: запотевание, конденсат и утечка заполняющей жидкости
Внутреннее запотевание или конденсат внутри манометра — распространенная проблема, главным образом вызванная циклическими изменениями температуры или повреждением уплотнения стекла. Колебания температуры заставляют воздух внутри корпуса манометра расширяться и сжиматься, втягивая влажный окружающий воздух при нарушении герметичности. При снижении температуры эта влага конденсируется на более холодных внутренних поверхностях, включая стекло. Трещины в уплотнении стекла напрямую пропускают влагу внутрь. Жидкостные манометры уменьшают образование конденсата на циферблате, но он все равно может появляться на внутренней стороне стекла при недостаточной герметичности корпуса. Проверьте прокладку стекла и целостность корпуса на наличие видимых трещин или зазоров.
Утечка глицерина, характерная для жидкостных манометров, обычно указывает на нарушение герметичности корпуса или превышение тепловым расширением расчетных пределов манометра. В жидкостных манометрах используется заполняющая жидкость, обычно глицерин или силикон, для демпфирования пульсаций и вибрации, смазывания внутренних компонентов и предотвращения конденсации. Поврежденное уплотнение корпуса, часто вследствие старения, химического воздействия или механического повреждения, позволяет жидкости вытекать. Обычно это заметно по маслянистому следу на внешней поверхности манометра или окружающем оборудовании.
Тепловое расширение заполняющей жидкости также может вызвать утечку, если манометр не оснащен мембраной для компенсации давления или эксплуатируется при температуре, значительно превышающей его номинальный диапазон. Например, манометр, заполненный глицерином (типичный рабочий диапазон от -20°C до +60°C), при воздействии температуры 80°C может испытывать расширение жидкости, приводящее к нагрузке на уплотнение и утечке. Конструкции Manogauge предусматривают надежные уплотнения корпуса и, для отдельных применений, элементы компенсации давления в соответствии с EN 837-1.
Для диагностики сначала проверьте корпус и уплотнение стекла на видимые повреждения. Если запотевание сохраняется при исправных уплотнениях, рассмотрите манометры с более высоким классом защиты IP или модели, рассчитанные на значительные перепады температуры. При утечке глицерина определите место выхода жидкости — часто это зона заливной пробки, уплотнения стекла или технологического присоединения. Если утечка незначительна, а манометр продолжает работать, замена уплотнения может быть возможна, однако часто экономичнее заменить манометр целиком, особенно если внутренние компоненты подверглись воздействию загрязнений или в заполняющей жидкости образовались пузырьки воздуха, ухудшающие демпфирование.
Повреждение стрелки из-за вибрации часто связано с выбором между сухими и жидкостными манометрами для работы в условиях вибрации.
Виды отказов 5–6: уход нуля и замедленная реакция
Уход нуля после установки — распространенная проблема, часто указывающая на механический удар или усталость от пульсаций технологического процесса. Механический удар, например падение манометра или воздействие чрезмерной вибрации при транспортировке или монтаже, может нарушить центровку передаточного механизма или деформировать трубку Бурдона, вызвав постоянное смещение нуля. Даже незначительные удары способны повредить чувствительную систему тяг. Пульсации процесса, характерные для напорных линий насосов или систем с поршневыми компрессорами, создают в трубке Бурдона и передаточном механизме быстрые повторяющиеся циклы нагрузки. Со временем усталость может привести к потере трубкой Бурдона упругих свойств и постепенному уходу нуля вверх или вниз. Особенно часто это происходит, если манометр не заполнен жидкостью и не защищен демпфером.
Для диагностики сначала убедитесь, что манометр установлен правильно и не подвергался чрезмерному усилию. Если уход нуля возникает со временем, оцените условия процесса. При подозрении на пульсации сравните показание нуля после изоляции манометра от процесса с исходным заводским нулем. Постоянное отклонение указывает на необратимое повреждение. Manogauge рекомендует использовать жидкостные манометры или внешние демпферы (снабберы) в системах со значительными пульсациями, соблюдая требования ASME B40.100 по защите от пульсаций.
Запаздывание показаний или замедленная реакция означает, что стрелке требуется необычно много времени для стабилизации на фактическом давлении либо она недостаточно быстро реагирует на его изменения. Основные причины — слишком ограничивающий снаббер или применение высоковязкой заполняющей жидкости в холодных условиях. Снабберы предназначены для демпфирования пульсаций, однако слишком малый размер отверстия для конкретного применения может ограничивать передачу давления и вызывать задержку реакции. Это часто наблюдается, когда манометр медленно реагирует на быстрое падение или повышение давления.
Заполняющие жидкости с высокой вязкостью, например силиконовое масло, используемое при крайне низких температурах, в холодной окружающей среде становятся еще более вязкими, увеличивая сопротивление движению трубки Бурдона и передаточного механизма. Несмотря на пользу для демпфирования, чрезмерная вязкость может препятствовать свободному перемещению стрелки. Для диагностики сначала проверьте снаббер. Если он регулируемый, немного увеличьте его открытие. Если он фиксированный, рассмотрите снаббер с большим отверстием. При проблемах с заполняющей жидкостью убедитесь, что она подходит для рабочего диапазона температур. Например, глицерин подходит для диапазона от -20°C до +60°C, а силиконовое масло — до -40°C и ниже. При использовании неподходящей жидкости может потребоваться замена манометра на модель с жидкостью меньшей вязкости, соответствующей конкретному диапазону температур.
Отказы из-за коррозии следует сопоставлять с материалами коррозионностойких манометров из нержавеющей стали 316L и латуни.
Отправить диапазон, среду и присоединение инженеруКраткой спецификации достаточно для начала расчета.→Вид отказа 7: погрешность измерения из-за коррозии
Погрешность измерения, вызванная коррозией, является критическим видом отказа, напрямую влияющим на точность и потенциально способным привести к аварийным последствиям. Коренная причина практически всегда заключается в неподходящем материале смачиваемых частей для технологической среды. Манометры выпускаются с различными материалами смачиваемых частей: латунью, нержавеющей сталью 316L, Monel или Hastelloy. Если материал трубки Бурдона, штуцера или других деталей, контактирующих с технологической средой, химически несовместим с ней, возникает коррозия. Она может проявляться в виде питтинга, утончения стенок или охрупчивания трубки Бурдона, что нарушает ее упругую характеристику и приводит к неточным показаниям. В тяжелых случаях трубка Бурдона может разрушиться, вызвав выброс технологической среды.
Например, латунный манометр, контактирующий с аммиаком или сильными кислотами, быстро корродирует, что приводит к преждевременному отказу. Даже нержавеющая сталь 316L, обладая высокой стойкостью, может подвергаться точечной коррозии в средах с высоким содержанием хлоридов или щелевой коррозии. Скорость и тип коррозии зависят от химического состава, концентрации, температуры и давления технологической среды. Стандарты EN 837-1 и ASME B40.100 подчеркивают важность совместимости материалов для обеспечения безопасности и рабочих характеристик.
Для диагностики изучите паспорт безопасности (MSDS) технологической среды и сопоставьте его данные с материалами смачиваемых частей установленного манометра. Любое несоответствие указывает на высокую вероятность коррозии. Визуальный осмотр смачиваемых частей манометра, если это безопасно после сброса давления и изоляции, может выявить признаки коррозии. При обнаружении коррозии манометр необходимо немедленно заменить. Корректирующее действие заключается в выборе манометра с материалами смачиваемых частей, специально рассчитанными на работу с данной технологической средой. Для высококоррозионных или агрессивных сред рассмотрите мембранный разделитель, изолирующий манометр от технологической среды совместимой мембраной и заполняющей жидкостью. Это обеспечивает дополнительную защиту и продлевает срок службы манометра в сложных условиях эксплуатации. При выборе материалов смачиваемых частей для новых установок или при изменении характеристик технологической среды всегда обращайтесь к таблицам химической совместимости или в техническую поддержку Manogauge.
Многие проблемы с нулем и читаемостью начинаются с монтажа; изучите рекомендации по монтажу промышленных манометров.
Дополнительная информация по выбору: трубка Бурдона, мембрана или капсула: какой измерительный элемент выбрать и монтаж манометра: положение установки, сифон и снаббер.

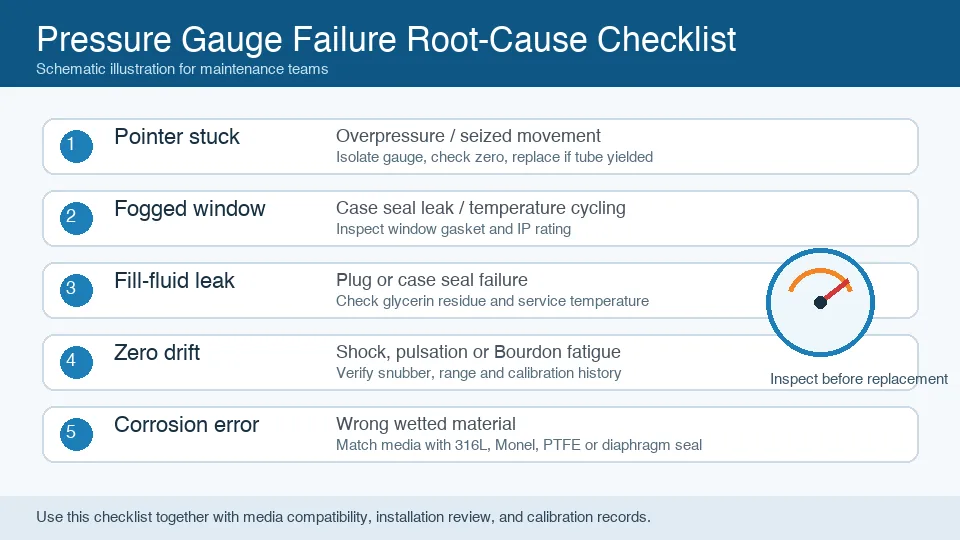

Контрольный список коренных причин и признаки окончания срока службы
Системный контрольный список коренных причин крайне полезен для эффективного поиска неисправностей манометра. Начните с проверки условий процесса: находится ли давление в пределах номинального диапазона манометра (75% полной шкалы при непрерывной работе)? Есть ли значительные пульсации или колебания температуры? Затем осмотрите манометр снаружи: проверьте механические повреждения, утечки (заполняющей или технологической жидкости), состояние уплотнений и соединений. Наблюдайте за поведением стрелки: застряла ли она, движется ли медленно или показывает неправильный ноль? Наконец, оцените условия установки: подвергается ли манометр чрезмерной вибрации, воздействию агрессивной атмосферы или экстремальных температур?
| Пункт проверки | Наблюдение | Возможная коренная причина |
|---|---|---|
| Технологическое давление | Превышает 75% полной шкалы или пиковое значение выше 125% | Превышение давления, остаточная деформация трубки Бурдона |
| Пульсации процесса | Видимое колебание стрелки | Усталость, уход нуля, необходимость снаббера |
| Диапазон температур | Выходит за номинальные пределы манометра | Запотевание, проблемы с вязкостью жидкости, разрушение уплотнений |
| Внешние повреждения | Трещины, вмятины, утечки | Механический удар, отказ уплотнения |
| Материалы смачиваемых частей | Несовместимы с технологической средой | Коррозия, преждевременный отказ |
Признаки окончания срока службы позволяют заранее оценить оставшийся ресурс манометра. Регулярная калибровка — наиболее важный показатель: манометр, который постоянно не проходит калибровку или демонстрирует увеличивающийся уход нуля либо нелинейность, приближается к окончанию срока службы. Например, если при калибровке погрешность манометра превышает ±1.0% полной шкалы (класс 1A по ASME B40.100), его следует заменить. Видимые признаки износа, такие как выцветший циферблат, коррозия корпуса или пожелтение заполняющей жидкости (для манометров, заполненных глицерином), также указывают на старение. Манометр, которому часто требуется повторная калибровка или который работает нестабильно, является очевидным кандидатом на замену. Manogauge рекомендует интервал калибровки 6–12 месяцев в зависимости от критичности и тяжести условий применения. Плановая замена по этим признакам позволяет предотвратить внезапные отказы, сократить простой и сохранить целостность процесса, обеспечивая соответствие отраслевым стандартам, включая GB/T 1226-2017.
Если требуется замена, начните подбор с руководства по выбору промышленных манометров.
Чек-лист для запроса предложения: укажите диапазон давления, нормальную рабочую точку, технологическую среду, предпочтительный материал смачиваемых частей, материал корпуса, размер циферблата, резьбовое присоединение, положение установки, количество, необходимые сертификаты и целевой срок поставки. Эти данные помогут поставщику определить, что будет безопаснее для задачи: сухой или жидкостный манометр, снаббер, мембранный разделитель, дифференциальный манометр или преобразователь давления.
Скачать PDF: Руководство по поиску неисправностей манометров (PDF) — распространенные признаки, вероятные причины и проверки на месте для служб технического обслуживания.
6. Системная последовательность поиска неисправностей и решение о замене
При необходимости сначала безопасно изолируйте процесс, затем сравните манометр с известным эталоном в нуле и при стабильном рабочем давлении. До демонтажа проверьте присоединение, отсечной клапан, импульсную линию, корпус, стекло и стрелку. Симптом не равен причине: дрейф может быть вызван температурой, перегрузкой, вибрацией, коррозией или ограничением линии. Заменяйте прибор при повреждении чувствительного элемента или механизма, невосстановимом нуле, нарушении корпуса либо недоказуемой точности. Запишите режим и спецификацию замены.
Ключевые моменты
- Всегда выбирайте манометры с материалами смачиваемых частей, совместимыми с технологической средой, чтобы предотвратить коррозию и обеспечить безопасность.
- Используйте жидкостные манометры или внешние снабберы в системах со значительными пульсациями или вибрацией, чтобы продлить срок службы и сохранить точность.
- Регулярно калибруйте манометры (каждые 6–12 месяцев) и заменяйте приборы с устойчивым уходом нуля или превышением допустимой погрешности.
- Проверяйте герметичность уплотнений и соединений манометра для предотвращения внутреннего запотевания, конденсации и утечки заполняющей жидкости, особенно в условиях циклических изменений температуры.
- Убедитесь, что рабочий диапазон манометра соответствует процессу; в идеале непрерывное давление должно быть ниже 75% полной шкалы, чтобы избежать повреждения от превышения давления.
Related PDF guides
Save the related Manogauge guides for procurement and maintenance checks.
Related buyer pages
Liquid-filled pressure gauge supplierPointer flutter, worn movement and vibration failures: replace with liquid-filled gauges.
Diaphragm pressure gauge manufacturerBlocked ports, crystallising and viscous media: move to a diaphragm seal assembly.
Stainless steel pressure gauge manufacturerCorroded sockets, discoloured dials and leaking cases: upgrade wetted and case material.
Сопутствующая продукция
- Isolating-Diaphragm Gauge - Radial Type 1 (ZX-04-R1) — 0–60 MPa
- Shock-Resistant Pressure Gauge - Radial (ZX-03-R) — 0–270 psi
Читайте также
- Манометр: трубка Бурдона, мембрана или капсула — что выбрать
Сравнение чувствительных элементов манометров: трубки Бурдона, мембраны и мембранной коробки. Изучите принципы работы, диапазоны давлений и совместимость со средами для B2B OEM-производителей.
- EN 837-1 для манометров: практическое объяснение
Подробно о EN 837-1 для манометров: область, размер, диапазон, точность, S1/S2/S3, EN vs ASME и RFQ-доказательства.
- FAT манометров: чек-лист приемочных испытаний
Чек-лист FAT манометров: визуальный контроль, калибровочные данные, герметичность, материалы, упаковка и документы RFQ перед отгрузкой.
Часто задаваемые вопросы
Почему стрелка манометра застревает на нуле?
Стрелка, застрявшая на нуле, часто указывает на засоренное отверстие, препятствующее передаче давления, заклинившую из-за коррозии или напряжений трубку Бурдона либо поврежденный внутренний передаточный механизм. Изолируйте манометр и проверьте прохождение потока или осмотрите внутренний механизм на наличие повреждений.
Что вызывает внутреннее запотевание манометра?
Внутреннее запотевание или конденсат обычно вызваны циклическими изменениями температуры, из-за которых влажный воздух попадает в корпус манометра через поврежденные уплотнения, либо трещиной в уплотнении стекла, пропускающей влагу напрямую. Проверьте уплотнения и рассмотрите манометр с более высоким классом защиты IP.
Как предотвратить утечку глицерина из жидкостного манометра?
Утечка глицерина обычно возникает из-за нарушения герметичности корпуса или чрезмерного теплового расширения. Убедитесь, что температурный диапазон манометра соответствует условиям применения, и проверьте уплотнения на повреждения. При высоких температурах используйте манометры с мембранами для компенсации давления.
Почему после установки манометр показывает уход нуля?
Уход нуля часто вызван механическим ударом при монтаже или усталостью от пульсаций технологического процесса. Обеспечьте аккуратное обращение и рассмотрите жидкостные манометры или снабберы для пульсирующих систем, чтобы защитить трубку Бурдона и передаточный механизм.
Как лучше всего диагностировать замедленную реакцию манометра?
Замедленная реакция обычно вызвана чрезмерно ограничивающим снаббером или заполняющей жидкостью с высокой вязкостью при низкой температуре. Проверьте размер отверстия снаббера и убедитесь, что вязкость заполняющей жидкости соответствует рабочему диапазону температур.
Почему стрелка манометра колеблется или дрожит при нормальной эксплуатации?
Дрожание стрелки вызывается пульсациями насосов, компрессоров или поршневого оборудования, передаваемыми на трубку Бурдона. Чувствительный элемент реагирует на каждый импульс давления быстрее, чем демпфирование стрелки успевает его погасить. Возможные решения: (1) жидкостный манометр для демпфирования движения стрелки, (2) отверстие или спеченный снаббер в штуцере манометра для ограничения потока либо (3) оба решения. Установка только снаббера на сухой манометр часто является наиболее экономичным первым шагом.
Почему манометр показывает ноль, хотя в процессе есть давление?
Три распространенные причины: (1) закрыт отсечной клапан или манометрический кран — сначала проверьте это; (2) технологическое присоединение заблокировано отложениями, полимеризованной средой или замерзшей жидкостью в сифоне — промойте или очистите импульсную линию; (3) разрыв трубки Бурдона — стрелка возвращается к нулю и остается там; проверьте наличие среды внутри корпуса. Нулевое показание после недавней установки чаще всего означает закрытый клапан или засоренный штуцер, а не отказ манометра.
