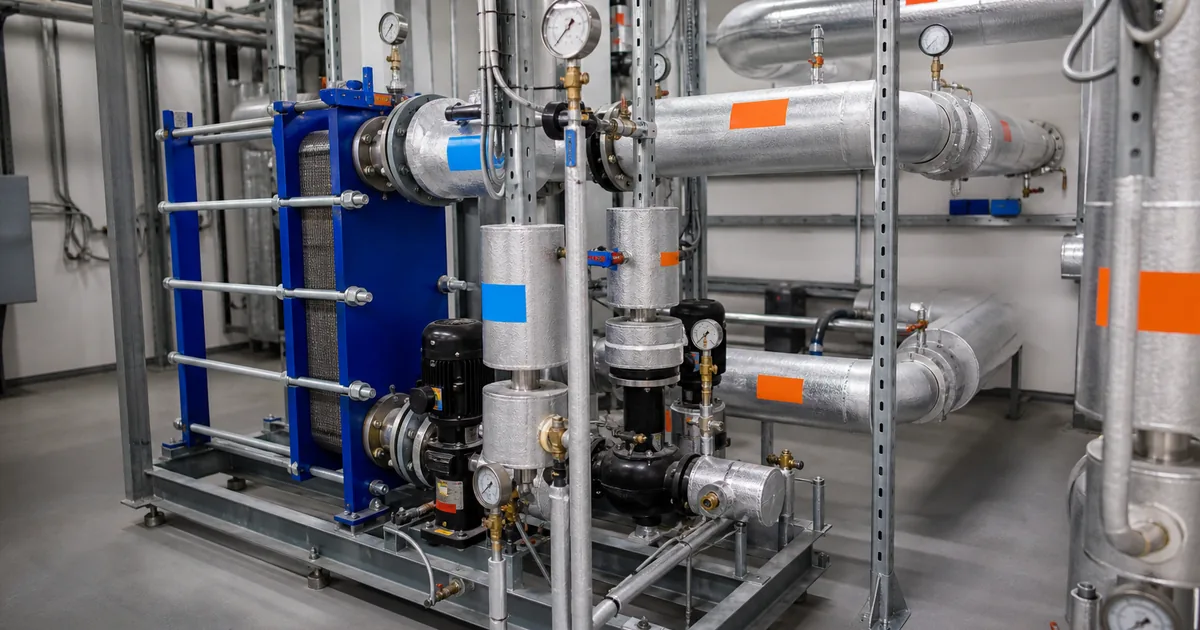

Выбор манометра для теплового пункта означает подбор местных манометров, дифференциальных манометров и температурных приборов для станции теплообменника, которая соединяет городскую тепловую сеть с контуром здания. Задача не в том, чтобы просто поставить циферблат. Правильные приборы помогают сравнивать давление первичной и вторичной стороны, контролировать насосы и фильтры, защищать пластинчатый теплообменник и фиксировать работу в пределах, заданных теплосетью и инженером здания.
Что должен подтверждать выбор манометра для теплового пункта
Выбор манометра для теплового пункта начинается с функции станции. Тепловой пункт передает тепло от первичной сети к вторичному контуру здания, обычно через пластинчатый теплообменник. Показания давления помогают понять, есть ли давление в сети, создает ли насос вторичного контура нужную циркуляцию и нет ли ненормального перепада давления.
Системы централизованного теплоснабжения переходят к более низким температурам, возобновляемым источникам тепла и улучшенному управлению. IEA отмечает, что модернизация труб, тепловых пунктов и систем управления важна для гибкости и эффективности сетей. См. материал IEA о возможностях district heating. Для закупки приборов это означает, что манометр должен помогать наладке и диагностике, а не только иметь минимальную цену.
Местная шкала должна быть читаемой при обходе, но предельные значения задают теплосеть, проектировщик, поставщик оборудования и местные нормы.
Смотреть манометры из нержавеющей сталиБолее 143 промышленных моделей→Первичная сторона, вторичная сторона и точки перепада давления

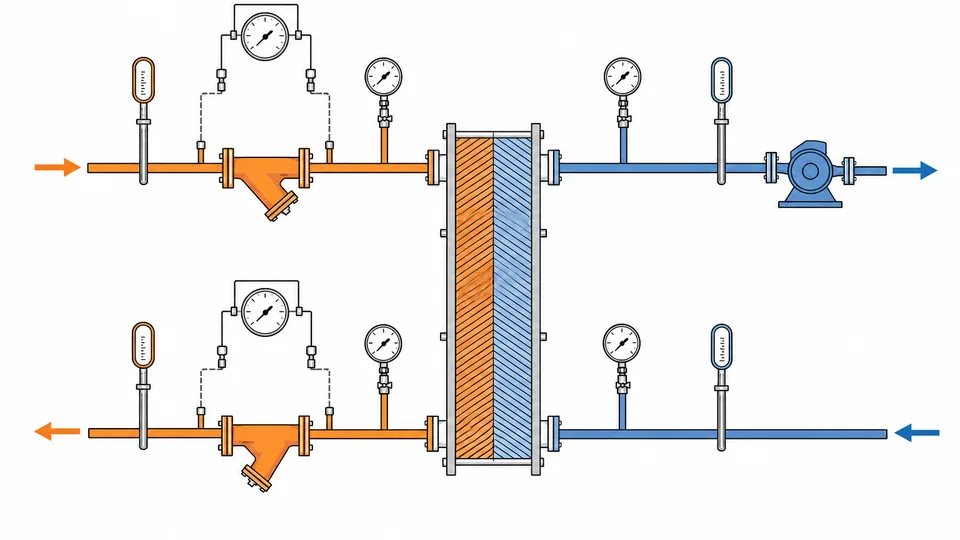

Полезные точки обычно находятся на подаче и обратке первичной стороны, на подаче и обратке вторичного контура, после насоса и до/после фильтра. Давление до и после фильтра показывает рост сопротивления от загрязнения. Сравнение первичной и вторичной стороны помогает отделить проблему сети от проблемы здания.
| Точка | Что проверяет | Примечание |
|---|---|---|
| Первичная подача и обратка | Давление сети и граница станции | Уточнить максимальное давление и температуру сети. |
| Вторичная подача и обратка | Циркуляция здания и работа насоса | Диапазон должен давать читаемость нормального давления. |
| Фильтр или грязевик | Засорение и момент обслуживания | Используют дифманометр или два местных манометра. |
| Порты теплообменника | Неожиданный перепад или закрытые клапаны | Нужны запорные клапаны для безопасной замены. |
| Расширительная и защитная группа | Статическое давление и контекст предохранительного клапана | Манометр один не подтверждает пропускную способность клапана. |
См. также правила установки манометров и руководство по выбору дифференциального манометра.
Диапазон, температура и материалы при выборе манометра
Теплоноситель может быть горячим, химически обработанным и содержать частицы. Диапазон должен покрывать рабочее давление, напор насоса, статическое давление, настройку предохранительного клапана и возможные переходные процессы, но нормальное значение должно оставаться в читаемой зоне шкалы. Не копируйте 0-10 bar или 0-16 bar с другой станции без проверки класса сети и контура здания.
Температура так же важна. Если температура у штуцера превышает предел прибора, манометру с трубкой Бурдона может понадобиться сифон, охлаждающий элемент или удаленный монтаж. Для горячей воды проверьте температуру окружающей среды, тепловое излучение, тип запорного клапана и необходимость биметаллического термометра или датчика температуры.

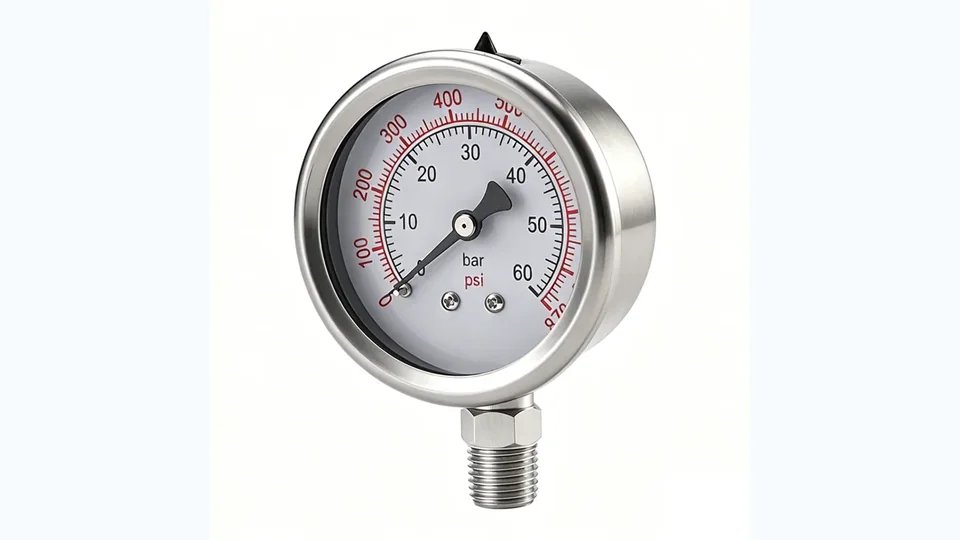

Смачиваемые материалы должны соответствовать химии воды, риску кислорода и коррозии. Латунь подходит для многих закрытых контуров, а нержавеющая сталь часто предпочтительна при сложной химии воды, наружных шкафах или требованиях заказчика. У Manogauge есть манометры из нержавеющей стали и термоманометры, но материал и диапазон нужно подтвердить по проекту.
Подготовить RFQ для манометров теплового пунктаНаши инженеры отвечают в течение 24 часов→Осмотр, пусконаладка и признаки отказов
При пусконаладке показания сравнивают с кривыми насосов, положением клапанов, тепловым счетчиком и сигналами контроллера. Стабильное давление не доказывает теплопередачу, но быстро указывает на закрытые клапаны, неправильный байпас, засоренный фильтр, воздушные пробки, отказ расширительного бака или неверную скорость насоса. Материалы KROHNE по transfer station также рассматривают расход, давление и температуру как комплект измерений.
В эксплуатации важен тренд. Дрейф давления вторичного контура может указывать на утечку, удаление воздуха, расширительный бак или подпитку. Рост перепада на фильтре означает необходимость очистки до ограничения расхода. Если первичная сторона нормальна, а вторичная нестабильна, проверяют контур здания.
Для решений по приемке и безопасности см. руководство по экспортным сертификатам манометров. Местный прибор сравнивают с подходящим эталоном, если показания влияют на безопасность или спор.
Что манометр не может доказать в тепловом пункте
Манометр не доказывает количество тепла, расход, чистоту теплообменника, химию воды, КПД насоса, пропускную способность предохранительного клапана или соответствие договору теплоснабжения. Он также не показывает, достаточно ли низкая температура обратки. Для этого нужны расход, температура, теплосчетчик, анализ воды, записи контроллера и инженерная проверка.
Выбор манометра для теплового пункта должен быть частью системы мониторинга. Danfoss указывает, что давление, перепад давления, температура и расход интегрированы и автоматически управляются на многих подстанциях. Местные манометры помогают персоналу, но не заменяют контроллер, теплосчетчик, защитные устройства и требования теплосети.
Manogauge — производитель промышленных манометров из Чжэцзяна с опытом экспортных поставок. Для тепловых пунктов в RFQ нужно указывать реальные данные станции, а не только общий каталожный тип.
RFQ-чеклист для манометров теплового пункта
В запросе укажите точку измерения, нормальное и максимальное давление, температуру у штуцера, резьбу, ориентацию монтажа, диаметр шкалы, единицы, класс точности, смачиваемый материал, материал корпуса, материал окна, требования к запорному клапану, документы калибровки и количество. Для наружного или подземного пункта добавьте защиту IP, риск конденсата и вибрацию.
Также укажите первичную или вторичную сторону, среду: обработанная вода или гликоль, назначение прибора: пусконаладка или постоянная индикация, и нужен ли датчик давления для BMS или SCADA. Вывод: выбор манометра для теплового пункта надежен только тогда, когда диапазон, материал и монтаж связаны с реальной станцией теплообменника.
Как преобразовать температуру горячей воды, статический напор, перепад давления на насосе, коррозию и читаемость при наружной установке в спецификацию для закупки
Грамотная спецификация начинается с технологического процесса, а не с каталожного наименования. Зафиксируйте нормальное рабочее значение, минимальные и максимальные достоверные значения, аварийный режим, состав среды, технологическую температуру и способ монтажа прибора. Затем укажите, что должен видеть оператор: стабильную локальную индикацию, пиковое значение, перепад давления, точку срабатывания или значение для сравнения с калиброванным эталоном. Это различие важно, поскольку манометр может быть механически точным, но непригодным, если его чувствительный элемент, присоединение или время отклика не соответствуют условиям установки.
Отделяйте постоянно ожидаемый режим от кратковременного события. Для температуры горячей воды, статического напора, перепада давления на насосе, коррозии и читаемости при наружной установке кратковременное событие может быть важнее среднего показания, однако его не следует скрыто компенсировать выбором более широкого диапазона шкалы. Больший диапазон снижает читаемость и может увеличить погрешность в рабочей точке. И наоборот, слишком узкий диапазон может подвергать чувствительный элемент повторяющимся перегрузкам. Документируйте ожидаемый цикл, допустимое избыточное давление и требуемую индикацию при запуске, останове и очистке. Если эти значения недоступны, окончательный выбор диапазона должен оставаться инженерным решением на уровне объекта.
Детали монтажа требуют такого же внимания, как и корпус манометра. Уточните, подвергается ли точка отбора воздействию вибрации, пульсаций, гидравлических ударов, термошока, конденсации, мойки или коррозионной атмосферы. Предусмотрите запорный клапан, если он необходим для безопасного технического обслуживания, и рассматривайте манометрический кран, сифон, демпфер, мембранный разделитель или удалённый монтаж только после оценки их влияния на время отклика и калибровку. Присоединительная резьба должна соответствовать ответной детали; резьбы NPT, BSP/G и метрические резьбы не являются взаимозаменяемыми только потому, что их номинальный размер выглядит одинаковым. Никогда не затягивайте несовместимую резьбу с усилием и не используйте герметик для компенсации несоответствия стандарта.
Перед выпуском заказа запросите только действительно необходимые для работы подтверждения: габаритный чертёж, декларацию материалов, контактирующих со средой, заявление о точности, методику калибровки, требования к испытанию давлением и инструкции по упаковке или чистоте. Не запрашивайте сертификаты вместо проверки химического состава среды или классификации опасности. Стандарты и требования заказчика могут определять конструкцию, испытания или документацию, но автоматически не подтверждают совместимость с любой концентрацией, температурой или циклом очистки. Ответственный инженер должен сопоставить технический паспорт прибора с P&ID, схемой клапанов и процедурой технического обслуживания.
Ввод в эксплуатацию должен установить исходные данные. При известном состоянии процесса запишите показание манометра, показание эталонного прибора, температуру, состояние насоса или компрессора и наличие колебаний стрелки. Выполните повторную проверку после выхода системы на нормальную нагрузку и после контролируемого останова. Смещение нуля, медленный отклик, засорённая импульсная линия или неожиданно спокойная стрелка могут быть признаками неисправности, а не свидетельством хорошей работы. Трендовые записи также повышают надёжность последующего выбора замены, поскольку следующий прибор можно специфицировать на основе реальных условий эксплуатации, а не общего каталожного предположения.
Практический вывод для температуры горячей воды, статического напора, перепада давления на насосе, коррозии и читаемости при наружной установке заключается в выборе полной измерительной цепи: чувствительного элемента, материала, контактирующего со средой, диапазона, точности, присоединения, монтажа, защитной принадлежности и документации. Фотография изделия на этой странице показывает реальную конструкцию манометра Manogauge, используемую в качестве справочной; она не доказывает, что такая же конфигурация подходит для любой среды или давления. Перед покупкой подтвердите окончательную модель, размеры и доступные варианты по действующему техническому паспорту.
Примечание к проверке: Рассматривайте опубликованные значения как основу для инженерной проверки, а не как универсальное одобрение. Окончательный выбор следует сверить с действующим техническим паспортом Manogauge, проектным P&ID и оценкой рисков на объекте. Все отклонения, настройки принадлежностей и интервал проверок необходимо зафиксировать в эксплуатационной документации, чтобы заменяющий манометр не выбирался только по фотографии.
Ключевые моменты
- Манометры теплового пункта выбирают по точке: первичная сторона, вторичная сторона, DP фильтра, насос и расширительная группа.
- Температурная защита так же важна, как диапазон давления, если прибор стоит рядом с горячей водой.
- Показание давления помогает диагностике, но не доказывает тепло, расход, химию воды или способность предохранительного клапана.
Related buyer pages
Liquid-filled pressure gauge supplierGlycerine-filled gauges for booster pump sets and substation pressure points with pulsation.
Bimetal thermometer manufacturerPair the pressure points with supply and return bimetal thermometers and matched thermowells.
Stainless steel pressure gauge manufacturerStainless cases and 304/316L wetted parts for treated hot water and outdoor substations.
Читайте также
- Выбор термокармана для биметаллического термометра
Руководство по выбору термокармана для биметаллического термометра: длина погружения, материал, вибрация, соединение и RFQ.
- Дифференциальный манометр фильтра: диапазон, сигнал и замена
Выбор дифманометра для фильтра по чистому перепаду, предельному перепаду и расходу: диапазон и уставка сигнализации, штуцеры, материалы и промывка.
- Контроль перепада давления в холодной воде: HVAC
Руководство по контролю DP холодной воды в HVAC: где ставить манометры и датчики перепада, как выбирать диапазон и что показания не доказывают.
- Руководство по выбору диаметра манометра: 40, 63, 100 или 150 мм
Выбор диаметра манометра по расстоянию считывания, месту на панели, вибрации и классу точности. Сравните 40, 63, 100 и 150 мм в таблице.
- Выбор манометра для центробежного насоса
Руководство по выбору манометра для центробежного насоса: всасывание, нагнетание, диапазон, вибрация, монтаж и диагностика.
Часто задаваемые вопросы
Какой диапазон нужен манометру теплового пункта?
Универсального диапазона нет. Используйте расчетное давление станции, рабочее давление, напор насоса, настройку предохранительного клапана и максимум сети, чтобы выбрать читаемую шкалу с запасом.
Нужны ли смачиваемые части из нержавеющей стали?
Не всегда. Латунь или медный сплав подходят многим закрытым контурам, но нержавеющая сталь безопаснее при сложной химии воды, наружной установке, требованиях заказчика или неопределенной коррозии.
Где ставят дифференциальный манометр в тепловом пункте?
Обычно через фильтр, грязевик, регулирующий клапан или участок теплообменника, где потери давления показывают загрязнение, засорение или проблему управления. Точки задает проект.
Может ли один манометр доказать правильную работу теплового пункта?
Нет. Давление является только одним сигналом. Нужны расход, температуры подачи и обратки, теплосчетчик, химия воды, состояние насоса и записи контроллера.
Что включить в RFQ на манометры теплового пункта?
Укажите точку, диапазон, температуру, среду, резьбу, ориентацию, размер шкалы, единицы, точность, смачиваемый материал, корпус, запорный клапан и документы калибровки.
