필터용 차압계 선정은 실무적인 질문 하나에서 시작합니다. 필터 전후의 압력 손실은 어디까지가 정상이고, 어느 수준까지 올라가야 세정·역세·교체가 필요하다고 볼 수 있는가 하는 질문입니다.
여과 공정에서 차압계가 알려주는 정보
필터 차압계 선정은 필터 엘리먼트, 하우징, 스트레이너 또는 멤브레인 트레인 전후의 압력 강하에 맞춰 DP 계측기를 선정하는 과정입니다. 차압은 일반적으로 ΔP 또는 DP로 표기하며, 상류 압력과 하류 압력의 차이를 의미합니다. 여과 공정에서 차압은 오염물의 질량이나 수질을 직접 측정하는 값이 아니라 유체 저항을 나타내는 직접적인 지표입니다.
청정 카트리지 필터, 백 필터 또는 멤브레인 모듈은 일정한 유량, 점도 및 온도에서 정상적인 압력 강하를 보입니다. 고형물, 바이오필름, 스케일 또는 제품 잔류물이 축적되면 일반적으로 동일한 유량을 유지하는 데 더 높은 압력이 필요하므로 DP가 상승합니다. 미국 EPA의 Membrane Filtration Guidance Manual은 압력 관계에 기반한 멤브레인 장치와 운전 개념을 정의하고 있습니다. 따라서 DP는 현장 다이얼의 단순한 표시값이 아니라 공정 기록의 일부로 관리해야 합니다.
계측기만으로 유지보수 시점을 결정할 수는 없습니다. 운전자는 유량, 필터 제조업체의 한계값, 제품 품질 요구사항, 시운전 또는 세척 후 현장 기준값을 함께 확인해야 합니다.
저압 범위 압력계 보기143개 이상의 공업용 게이지 탐색→필터 차압 범위 및 알람 선정표
필터 차압계는 배관 압력만을 기준으로 선정하지 말고, 필터 제조업체가 제시한 청정 압력 강하와 최대 허용 압력 강하를 기준으로 선정해야 합니다.
| 필터 용도 | DP 범위 기준 | 계측기 옵션 | 확인할 RFQ 데이터 |
|---|---|---|---|
| 카트리지 또는 백 필터 | 청정 DP부터 교체 DP까지 | 선택형 스위치 접점이 있는 현장 지시식 DP 게이지 | 청정 DP, 교체 DP, 포트 간격, 접액부 재질 |
| 멤브레인 스키드 | 낮은 DP 추이 및 오염 속도 | DP 트랜스미터 또는 게이지+트랜스미터 | 온도, 약품 세척액, 필요한 신호 출력 |
| 압축공기 필터 | 건조 가스 공정의 작은 압력 손실 | 저범위 DP 게이지 | 가스 건조도, 연결 방식, 진동 및 패널 장착 |
관련 자료: 차압계 선정 가이드 및 맥동 방지를 위한 스너버 선정.
청정 기준값, 오염 한계 및 유량 조건부터 정의하세요
다이얼 범위를 선택하기 전에 청정 압력 강하, 정상 운전 DP, 오염 필터의 최대 허용 DP라는 세 가지 값을 정의해야 합니다. 이 값들은 특정 유량 조건과 연계되어야 합니다. 유량이 두 배가 되면 필터에 오염이 쌓이지 않았더라도 압력 강하가 크게 높아질 수 있으므로, 다른 배관의 DP 알람 설정값을 그대로 적용하면 잘못된 판단을 초래할 수 있습니다.
| 선정 입력값 | 중요한 이유 | RFQ 기재 문구 |
|---|---|---|
| 정상 유량에서의 청정 ΔP | 시운전 기준값을 설정 | 기동 또는 세척 후 청정 필터 DP를 기재 |
| 권장 교체 또는 역세척 DP | 엘리먼트 과부하와 유량 손실을 방지 | 가능한 경우 필터 제조업체의 한계값 사용 |
| 최대 배관 압력 | DP 캡슐뿐 아니라 게이지 본체와 포트를 보호 | 정압과 수압시험 노출 조건을 별도로 기재 |
| 유체 온도 및 점도 | 압력 강하와 재질 적합성에 영향을 줌 | 정상 운전 및 세척 사이클 조건을 모두 제시 |
많은 저압 필터 공정에서는 유효 DP 범위가 몇 kPa 또는 mbar에 불과하므로, 두 개의 일반 압력계보다 캡슐식 또는 다이어프램식 차압 설계가 더 읽기 쉬울 수 있습니다. 높은 정압에서 낮은 DP를 측정하는 경우에는 계측기가 두 값을 모두 견딜 수 있는지 확인해야 합니다.
필터 용도에 맞는 차압계 유형 선택
단순한 물 또는 공기 필터는 운전자가 값을 일관되게 기록한다면 상류와 하류에 각각 현장 압력계를 설치해 사용할 수 있습니다. 단일 차압계는 압력 손실을 직접 표시하므로 확인이 더 쉽습니다. 필터에 현장 알람이나 역세척 트리거만 필요한 경우에는 차압 스위치가 유용합니다. 플랜트에서 추이 관리, PLC 로직 또는 원격 유지보수 대시보드를 필요로 한다면 DP 트랜스미터를 권장합니다.
Manogauge 제품 자료에 따르면 ZX-07 캡슐 압력계에는 0-60 kPa DP까지 지원하는 듀얼 캡슐 차압 옵션이 있으며, ZX-05 다이어프램 압력계와 같은 다이어프램 압력계는 공정 격리와 접액부 재질 선택이 중요한 저범위 측정에 적합합니다. 이러한 데이터는 선정 참고용일 뿐이며, 최종 모델, 연결 방식 및 압력 등급은 실제 필터 하우징과 유체에 맞아야 합니다.
시스템에 진동, 맥동 또는 밸브의 급격한 작동이 있다면 임펄스 라인과 루트 밸브를 사양화하기 전에 맥동 방지용 스너버 선정도 검토해야 합니다.
필터 DP 게이지 RFQ 체크리스트 요청엔지니어가 24시간 이내 답변→접액부 재질과 포트는 DP 범위만큼 중요합니다
필터 공정은 세척 약품까지 고려하면 결코 단순하지 않습니다. 냉각수에는 염화물, 살생물제 및 부식 억제제가 포함될 수 있습니다. 식음료 필터는 가성 세정액과 고온수에 노출될 수 있습니다. 제약용 벤트 및 멸균 필터에는 위생 피팅과 교정 증빙이 필요할 수 있습니다. 화학 여과 공정에는 용제, 산, 슬러리 또는 결정화 유체가 포함될 수 있습니다.
유체와 접촉하는 모든 부품에 대해 접액부 재질 요구사항을 명시해야 합니다. 여기에는 공정 포트, 다이어프램 또는 캡슐, 씰, 밸브 매니폴드 및 임펄스 튜빙이 포함됩니다. 황동은 순한 공기 또는 청정수에 적합할 수 있지만, 부식성·위생성·고점도 공정에는 304 또는 316L 스테인리스강, PTFE 씰, 위생 클램프 연결 또는 격리용 다이어프램 씰이 필요할 수 있습니다. 압력 범위만으로 재질 적합성을 판단해서는 안 됩니다.
포트 형상은 유지보수성에도 영향을 줍니다. 두 개의 독립적인 임펄스 라인은 가능한 경우 동일한 길이로 구성하고, 필요에 따라 드레인 또는 벤트 포인트와 계측기의 영점 조정 및 탈거를 위한 차단 밸브를 설치해야 합니다. 직접 장착형 DP 게이지는 튜빙을 줄일 수 있지만 다이얼 가독성을 떨어뜨리거나 진동에 노출될 수 있습니다.
차압으로 확인할 수 없는 사항
높은 DP는 일반적으로 유로 제한을 나타내지만, 그 원인을 차압만으로 특정할 수는 없습니다. 원인은 필터 매체 포화, 하류 밸브 폐쇄, 잘못된 엘리먼트 등급, 과도한 유량, 높은 점도, 에어 바인딩, 응축수 동결, 막힌 임펄스 라인 또는 계측기 손상일 수 있습니다. 낮은 DP가 항상 필터의 정상 상태를 의미하는 것도 아닙니다. 바이패스 유량, 찢어진 매체, 엘리먼트 누락, 낮은 유량 또는 열린 드레인 경로 때문일 수도 있습니다.
멤브레인 여과에서는 DP를 막간압력, 플럭스, 온도 보정, 세척 이력 및 무결성 시험 결과와 함께 해석해야 합니다. 멸균 등급 제약 여과에서 압력 계측기는 공정 이해를 지원하지만, 검증된 필터 무결성 시험, 바이오버든 관리 또는 품질 출하 요구사항을 대체하지는 않습니다.
이러한 한계는 구매 사양에서 중요합니다. 요구되는 DP를 견디고 표시할 수 있는 게이지를 요청해야 하지만, 별도의 검증된 시험 방법과 공정 책임자가 관여하지 않는 한 게이지 공급업체에 여과 성능 인증을 요구해서는 안 됩니다.
차압계 필터 선정용 RFQ 체크리스트
유용한 RFQ에는 유체, 부유 고형물 또는 제품 잔류물, 필터 유형, 청정 DP, 오염 필터 DP 한계, 정상 유량, 최대 유량, 정적 배관 압력, 공정 온도, 세척 온도, 필요한 경우 점도, 연결 나사 또는 플랜지, 설치 방향, 진동, 옥외 또는 세척수 노출 조건, 요구 정확도, 다이얼 크기, 케이스 재질, 접액부 재질, 액체 충전 여부, 알람 또는 트랜스미터 요구사항, 교정 성적서 필요 여부를 포함해야 합니다.
수출 구매 시에는 확정된 제품 데이터와 가정을 구분해 기재해야 합니다. Manogauge는 ISO 9001 품질경영시스템과 압력계 수출 경험을 보유한 중국 저장성 제조업체이지만, 재질 성적서, CE 선언서, 특수 세척, 위생 마감, 교정 보고서 및 자체 브랜드 문서는 RFQ에 명시적으로 요청해야 합니다. 올바른 필터 차압계 선정은 먼저 필터 제조업체의 한계값을 확인한 다음, 실제 플랜트 환경에서 계측기가 해당 한계값을 안정적으로 측정할 수 있는지 검토하는 것에서 시작됩니다.
청정 압력과 오염 압력, 필터 교체 임계값, 유량 의존성, 막힘 및 바이패스 보호를 구매 사양으로 전환하는 방법
유용한 사양서는 카탈로그 명칭이 아니라 공정에서부터 시작합니다. 정상 운전값, 신뢰할 수 있는 최소·최대값, 이상 운전 조건, 유체 조성, 공정 온도 및 계기의 설치 방식을 기록합니다. 그런 다음 작업자가 확인해야 할 사항을 명시합니다. 안정적인 현장 지시값인지, 피크값인지, 차압인지, 스위칭 포인트인지 또는 교정된 기준값과 비교할 값인지 구분해야 합니다. 이 구분이 중요한 이유는 감지 소자, 연결부 또는 응답 특성이 설치 조건에 적합하지 않으면 압력계가 기계적으로 정확하더라도 사용할 수 없기 때문입니다.
지속적으로 예상되는 조건과 단시간 발생 이벤트를 분리하십시오. 청정 압력과 오염 압력, 필터 교체 임계값, 유량 의존성, 막힘 및 바이패스 보호에서는 평균값보다 단시간 이벤트가 더 중요할 수 있지만, 단순히 더 큰 눈금 범위를 선택하는 방식으로 처리해서는 안 됩니다. 눈금 범위가 크면 판독성이 떨어지고 운전점에서 오차가 증가할 수 있습니다. 반대로 범위를 지나치게 좁게 선택하면 감지 소자가 반복적인 과부하에 노출될 수 있습니다. 예상 운전 사이클, 허용 과압 및 기동·정지·세척 중 필요한 지시값을 문서화하십시오. 이러한 값이 उपलब्ध하지 않다면 최종 범위 선정은 현장 엔지니어링 판단으로 남겨야 합니다.
설치 세부사항은 압력계 본체와 동일한 수준으로 주의 깊게 검토해야 합니다. 취출 지점이 진동, 맥동, 수격 작용, 열충격, 응축, 세척수 또는 부식성 대기에 노출되는지 확인하십시오. 안전한 유지보수를 위해 필요한 경우 차단 밸브를 설치하고, 응답 특성과 교정에 미치는 영향을 이해한 경우에만 압력계 콕, 사이폰, 스너버, 다이어프램 실 또는 원격 설치를 고려하십시오. 연결 나사는 상대 부품과 일치해야 합니다. NPT, BSP/G 및 미터 나사는 호칭 크기가 비슷하다는 이유만으로 서로 호환되지 않습니다. 맞지 않는 나사를 억지로 체결하거나 잘못된 표준을 실런트로 보완하지 마십시오.
출고 승인 전에 작업에 실제로 필요한 증빙을 요청하십시오. 치수 도면, 접액부 재질 선언서, 정확도 명세, 교정 방법, 압력 시험 요구사항 및 포장 또는 청정도 지침이 이에 해당합니다. 공정 화학성분이나 위험 등급 확인을 대신하는 수단으로 인증서를 요청해서는 안 됩니다. 표준 및 고객 사양은 구조, 시험 또는 문서 요건을 규정할 수 있지만, 모든 농도·온도 또는 세척 사이클과의 적합성을 자동으로 입증하지는 않습니다. 담당 엔지니어는 계기 데이터시트를 P&ID, 밸브 배치 및 유지보수 절차와 대조해야 합니다.
시운전에서는 기준 상태를 설정해야 합니다. 공정이 확인된 상태에서 압력계 지시값, 기준 측정값, 온도, 펌프 또는 압축기 상태 및 포인터 진동 여부를 기록하십시오. 시스템이 정상 부하에 도달한 후와 제어된 정지 후에 다시 확인합니다. 영점 드리프트, 느린 응답, 막힌 임펄스 라인 또는 비정상적으로 조용한 포인터는 양호한 성능의 증거가 아니라 고장 신호일 수 있습니다. 추세 기록은 이후 교체 판단의 신뢰성도 높여 줍니다. 다음 계기를 일반적인 카탈로그 가정이 아니라 실제 사용 상태를 바탕으로 사양화할 수 있기 때문입니다.

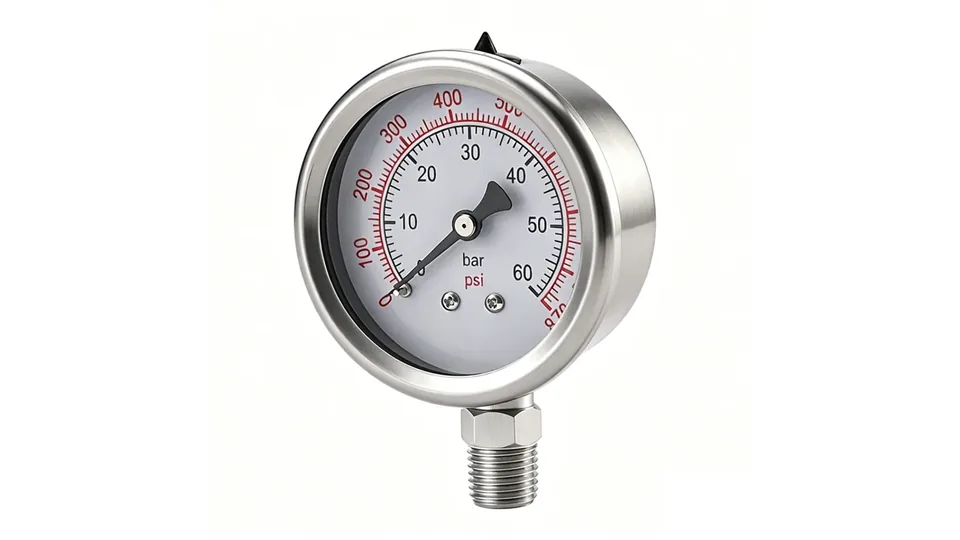

청정 압력과 오염 압력, 필터 교체 임계값, 유량 의존성, 막힘 및 바이패스 보호에 대한 실무적 결론은 감지 소자, 접액부 재질, 범위, 정확도, 연결부, 설치 방식, 보호 액세서리 및 문서를 포함한 전체 측정 체인을 선정해야 한다는 것입니다. 이 페이지의 제품 사진은 참고용으로 사용된 실제 Manogauge 압력계 구조를 보여 주는 것이며, 동일한 구성이 모든 유체 또는 압력에 적합하다는 증거는 아닙니다. 구매 전에 최종 모델, 치수 및 사용 가능한 옵션을 최신 데이터시트와 대조하여 확인하십시오.
검토 참고: 공개된 값은 보편적인 승인 조건이 아니라 엔지니어링 검토를 위한 기준으로 취급하십시오. 최종 선정은 최신 Manogauge 데이터시트, 프로젝트 P&ID 및 현장 위험성 평가를 기준으로 확인해야 합니다. 교체 압력계를 사진만 보고 선정하지 않도록 모든 편차, 액세서리 설정 및 검사 주기를 유지보수 파일에 기록하십시오.
핵심 요점
- 청정 DP, 오염 필터 DP 및 유량을 함께 사양화하세요.
- 정압 등급과 차압 측정 범위를 별도로 확인하세요.
- 공정 유체뿐 아니라 세척 약품에 대한 재질 적합성 데이터를 확인하세요.
- DP는 유지보수 지표로 활용하되, 여과 품질의 증거로 간주하지 마세요.
