双金属温度計の保護管（サーモウェル）選定は、単純な保全上の問いから始まります。高温・加圧・汚染された工程配管を開放せずに、温度計を取り外し、校正し、交換できるか、という問いです。これに適切に答えるには、挿入長さ、接液材質、プロセス接続、流れの中での機械的強度という四つを同時に決める必要があります。書類上は正しい温度計でも、実際には媒体ではなく管壁の温度を読んでいたり、応答が遅すぎて使い物にならなかったり、高流速の蒸気配管で渦励振（ウェイクフリケンシー）の検証に通らなかったりするからです。本ガイドでは、挿入長さの計算例、材質と用途の対照表、振動検証のために供給者が必要とするプロセスデータ、蒸気・温水・熱媒油・ユーティリティ用途の RFQ チェックリストとともに、各判断を順に整理します。
バイメタル温度計の選定でサーモウェルが変えること
バイメタル温度計用サーモウェルの選定は、単なる付属品選びではありません。サーモウェルは、配管または容器に取り付ける耐圧ポケットです。温度計のステムをそのポケットに挿入するため、感温部は媒体に直接接触せず、金属壁を介してプロセス温度を検知します。
この分離により、配管を閉止したまま温度計を取り外せる、ステムを腐食やエロージョンから保護できる、1つのプロセス接続を標準化しながら異なる目盛範囲のダイヤルを使用できる、という3つの実務上の課題を解決できます。一方で、応答時間は遅くなります。裸ステムは応答が速い一方、肉厚のあるサーモウェルは応答が遅くなりますが、蒸気、温水、熱媒油、汚染性流体ではより安全です。
Manogauge ZX-14バイメタル温度計では、まず必要な現場表示を決め、その後にサーモウェルを確認します。関連情報として、バイメタル温度計製品ページおよび、腐食性ユーティリティエリア向けの幅広い選択肢を掲載したステンレス製温度計オプションもご覧ください。
バイメタル温度計オプションを比較ダイヤル、レンジ、ステム、接続を確認→挿入長から見るバイメタル温度計用サーモウェルの選定

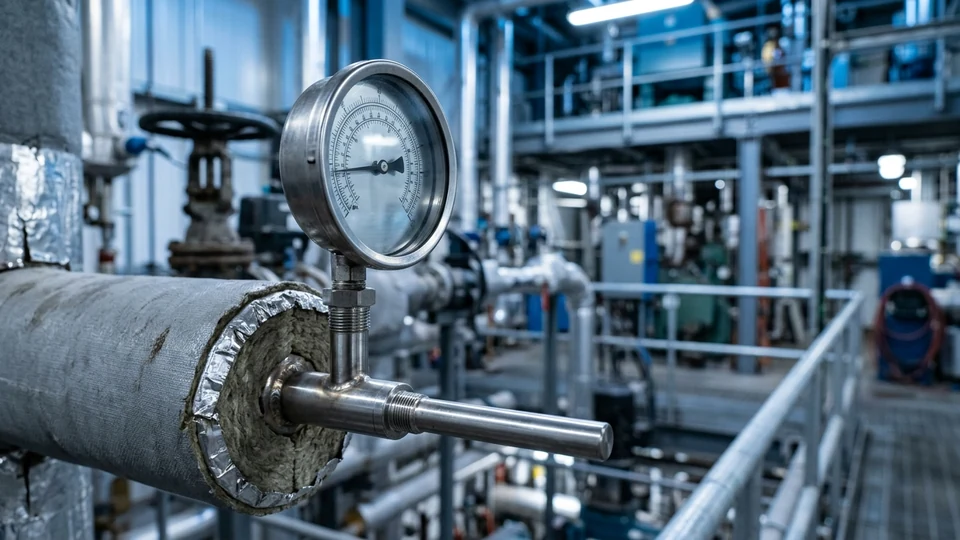

感温部は、流れを代表する位置まで届かなければなりません。先端が滞留した分岐管内、配管壁の近く、または短いボスの内部にあると、ダイヤル表示は安定して見えても、温度は偏っている可能性があります。初期選定の目安として、機械的強度が許せば、液体用途では先端を配管断面の中央1/3付近に配置します。細い配管で十分な直管部の挿入長を確保できない場合は、エルボ取り付けを検討します。
挿入長は、配管サイズ、保温材厚さ、ノズル高さ、サーモウェル形状、温度計ステム長によって決まります。長いサーモウェルは流体への露出を高めますが、曲げ荷重とウェーク周波数リスクが増加します。短いサーモウェルは強度に優れる一方、配管壁が流体より高温または低温の場合、指示値が低めまたは高めになることがあります。
ダイヤルの目盛範囲だけを指定してはいけません。正確なRFQには、配管サイズ、ノズル高さ、保温材厚さ、希望するダイヤルの見える向き、ステム径、接続ねじ、運転中に温度計を取り外す必要があるかどうかを含めてください。
挿入長の計算例
サーモウェルのRFQで最も間違いが起きやすいのが挿入長です。通常、配管サイズだけを考慮してしまうためです。サプライヤーが必要とする寸法はUで、プロセス接続部の下面から先端までの長さを示します。この寸法には、保温材厚さ、ノズルまたはスタンドオフ高さ、流動媒体への浸漬長という3つの距離を含める必要があります。
メーカーによってUの測定基準点は異なります。フランジ面から測る場合もあれば、ねじ肩部から測る場合もあります。また、保温材延長部は別寸法Tとして示されることがよくあります。発注前に図面上の基準点を確認してください。ここで40 mmを取り違えると、サーモウェルの先端が流れに届かなくなる可能性があります。
| 配管 | 保温材 | ノズルまたはスタンドオフ | 浸漬目標 | 必要U | 発注する標準長さ |
|---|---|---|---|---|---|
| DN50温水 | 40 mm | 75 mm | 約30 mm、境界層を越えて先端を配置 | 40 + 75 + 30 = 145 mm | 150 mm、ボア内の先端クリアランスを確認 |
| DN100蒸気ヘッダー | 50 mm | 100 mm | 約55 mm、先端を中央1/3付近に配置 | 50 + 100 + 55 = 205 mm | 250 mm、またはウェーク周波数チェックで許容されれば200 mm |
| DN200熱媒油 | 60 mm | 100 mm | 約90 mm、先端を中央1/3付近に配置 | 60 + 100 + 90 = 250 mm | 250 mm、流速に対する非支持長を確認 |
| DN25分岐管 | 30 mm | 60 mm | 半径方向では代表流れに到達できない | エルボに流れ方向を向けて取り付け | 配管軸方向に100-150 mm、配管を横切る方向ではない |
次に、配管ではなくサーモウェルに対して温度計を確認します。ステムはボア底部まで届く長さが必要です。ボアよりステムが短いと先端に空気層が残り、応答を遅らせるだけでなく、ステム温度に引き寄せられた指示値になります。ステム径はボアに適合させ、実際にオペレーターが立つ位置からダイヤル面を読み取れる向きにします。
細い配管は最も難しいケースです。半径方向の取り付けで代表的な浸漬長を確保できない場合は、短い挿入長を受け入れるよりも、先端を流れに向けたエルボ取り付けが通常は適しています。ただし、その場合は新しい取り付け方向に対してウェーク周波数を再検討する必要があります。
サーモウェル用途データを送信媒体、温度、圧力、流速、接続を含める→材質、接続方式、プロセス適合性
材質は、媒体、温度、洗浄薬品に基づいて選定します。304ステンレス鋼は、清浄な温水やユーティリティ蒸気で一般的です。316Lステンレス鋼は、凝縮水、処理水、多くの化学ユーティリティ、屋外の洗浄エリアに対して、より安全な標準選択です。黄銅ステムは穏やかなサービスでは経済的ですが、脱亜鉛腐食、アンモニア、強力な洗浄薬品、またはサニタリー仕様が求められる場所では使用しないでください。
| サービス | 代表的な懸念事項 | サーモウェル選定の重点 |
|---|---|---|
| 蒸気・凝縮水 | 高温、圧力、水撃 | ステンレス製サーモウェル、シールねじまたはフランジ、十分な保温材延長 |
| 熱媒油 | 高温、酸化生成物の堆積 | 油温に適合する材質、取り外し可能な温度計、余裕を持った挿入長 |
| 食品またはCIPユーティリティ | 洗浄薬品、衛生要求 | 316L接液部材質、製品接触部にはサニタリー接続、隙間を回避 |
| HVAC温水 | 腐食防止剤、低流量期間 | 適合性を確認した場合のみステンレスまたは黄銅、通路から見えるダイヤル |
ねじ接続はコンパクトで経済的です。圧力クラス、プラント標準、保全方針によって固定された耐圧境界が必要な場合は、フランジ接続または溶接接続が適しています。NPT、BSP、G、メートルねじを明確に適合させてください。ほぼ合うねじは安全なシールにはなりません。
サーモウェルのウェーク周波数・振動チェック
サーモウェルは流れの中に突き出した小さな片持ち梁です。流速が十分に高いと、サーモウェルから渦が周期的に放出され、繰り返し荷重が発生します。この荷重がサーモウェルの固有振動数に近づくと、疲労によってサーモウェル、プロセスノズル、温度計が損傷する可能性があります。そのため、高速の蒸気、ガス、低粘度液体の配管では、寸法図だけでは不十分です。
このチェックで最も一般的に使用される外部規格はASME PTC 19.3 TWです。WIKAは、温度計用サーモウェルの評価にASME PTC 19.3 TW-2016に従ったウェーク周波数計算を使用すると説明しています。実務上のRFQでは、サプライヤーはプロセスデータなしにチェックを実施できません。必要な情報は、媒体、密度、圧力、温度、流速または流量、配管サイズ、サーモウェル形状、非支持長です。
計算結果が不利な場合、通常は推測ではなくエンジニアリングによって対策します。非支持長を短くする、根元径を大きくする、テーパ形状を採用する、エルボへ移設する、測定点の流速を下げる、または別の測定技術を選択する、といった方法があります。
応答時間：サーモウェルの応答を実際に遅くする要因
すべてのサーモウェルは、応答速度と耐圧保持・機械的保護の間でトレードオフがあります。ゆっくり変化するユーティリティ配管では許容できても、過渡現象の判断に表示値を使う場合には問題となるため、アセンブリのどの部分が遅延を支配するかを理解しておくことが重要です。実際には、最大の要因は通常、ウェル壁の厚さではなく、ステムとボアの間の環状空気隙間です。
| 要因 | 応答への影響 | 実務的な対策 |
|---|---|---|
| ステムとボアの環状隙間 | 空気は熱伝導率が低く、緩い嵌合が全体遅延を支配する場合がある | ボア公差を指定する、または先端を接触状態に保つばね荷重式ステムを使用する |
| 先端の接触とボア底部形状 | ステムが底部に届かないと、空気ポケットの温度を測定する | ステム長をボア深さに合わせ、図面上で先端形状を確認する |
| ウェル壁厚と形状 | 肉厚が大きいほど熱容量が増加し、直線形状はテーパ形状より遅い | 強度が許せばテーパ形状または段付き形状を使用する |
| 先端部の流速 | 低流速では熱伝達率が低く、応答が遅く偏った表示になる | 行き止まり配管や滞留した分岐管ではなく、流れのある部分に先端を配置する |
| ステムに沿った熱伝導 | 熱が低温側の接続部へ逃げ、表示値が周囲温度側に引き寄せられる | 挿入長を増やし、ダイヤルケースではなくノズルを保温する |
| ダイヤル周辺の保温と放射熱 | 加熱または保温されたケースが、プロセスとは無関係に表示値を変化させる | ケースを露出させ、保温部には保温材延長部を使用する |
| ボア内の熱伝導ペーストまたはオイル | 隙間を埋め、応答を大幅に速める | 温度限界、移行、洗浄規則が許す場合のみ使用し、プラントに確認する |
1点、明確にしておくべき境界があります。カタログの応答時間は、通常、規定流速の水または空気へ段階的に投入するなど、定義された試験条件で測定されています。そのため、異なる媒体、流速、サーモウェル形状へそのまま適用することはできません。応答時間が制御機能または安全機能にとって本当に重要であれば、そもそも肉厚のあるサーモウェル内の現場バイメタルダイヤルを基準にすべきではありません。
バイメタル温度計で証明できないこと
現場用バイメタル温度計は、目視でき、電源を必要とせず、巡回点検で簡単に確認できる点が有用です。ただし、同じ代表測定点に設置され、同じ校正計画で維持管理されていない限り、制御ループ温度、バッチ記録温度、安全インターロック値を証明するものではありません。
よくある誤りには、行き止まり配管の下流にサーモウェルを設置する、サーモウェルのボアより短いステムを使用する、ダイヤルケースを保温材で包む、ボイラー前面からの放射熱でケースが温められる位置にダイヤルを置く、低速の熱媒油配管が乱流状態の水配管と同じ応答を示すと考える、といったものがあります。これらは温度計の精度誤差ではなく、設置およびプロセス上の誤りです。
重要なボイラー、燃焼加熱炉、圧力容器、サニタリー製品接触部、危険場所、高圧蒸気では、本ガイドはあくまで選定の参考資料です。最終設計は、プラントエンジニア、容器・ノズル設計者、適用されるサイト標準によって確認してください。
バイメタル温度計用サーモウェル選定のRFQチェックリスト
見積を依頼する前に、適合性とリスクを決めるデータを収集してください。通常温度および最高温度、圧力、媒体、配管サイズ、流速または流量、接続規格、目標挿入長、保温材厚さ、ダイヤル径、取り付け方向、洗浄または腐食に関する懸念事項を送付します。
Manogaugeには、経済的なユーティリティ用温度計、屋外用ステンレス製ユニット、サニタリー仕様アセンブリ、熱媒油または蒸気用途向けの取り外し可能な温度計のいずれを想定しているかも指定してください。完全なチェックリストにより、問い合わせの往復を減らし、ダイヤルは適切でもステム、接続、サーモウェルがプロセスに適合しないという一般的なミスマッチを防げます。
要するに、バイメタル温度計用サーモウェルの選定では、読み取りやすい現場表示、安全な耐圧保持、代表的な挿入長、確認済みの機械的強度のバランスが重要です。
関連ガイド：工業用圧力計の選定ガイドおよび蒸気用圧力計のサイフォン選定では、同じプロセスループで使用する関連計器を解説しています。
標準仕様およびカスタム仕様のサーモウェルを備えたバイメタル温度計については、プロセス、蒸気、HVAC温度ループ向けのManogaugeバイメタル温度計メーカーページをご覧ください。
まとめ
- サーモウェルは保全時の安全性を高め、運転中の配管から温度計を取り外せるようにしますが、温度応答は遅くなります。
- 挿入長Uは、保温材厚さ、ノズルのスタンドオフ高さ、浸漬長の合計です。機械的強度およびメーカーの測定基準点との整合も必要です。
- 高速蒸気、ガス、低粘度液体の用途では、ASME PTC 19.3 TW形式のウェーク周波数・振動チェックに実際のプロセスデータが必要です。
- 現場用バイメタルダイヤルは、制御ループ、バッチ記録、インターロックの温度を証明できません。また、カタログの応答時間は異なる媒体や形状には適用できません。
