Oxygen pressure gauge selection is a cleanliness and compatibility decision before it is a dial-size decision.
¿Qué implica realmente la selección de un manómetro para oxígeno?
La selección de un manómetro para oxígeno significa elegir un instrumento cuyo rango de presión, materiales en contacto con el fluido, limpieza interna, embalaje y controles de instalación sean adecuados para el servicio con oxígeno. La normativa de la OSHA de EE. UU. para sistemas de oxígeno a granel establece que el equipo debe limpiarse para eliminar aceite, grasa y materiales fácilmente oxidables, y que las válvulas, manómetros, reguladores y otros accesorios deben ser adecuados para el servicio con oxígeno. Consulte OSHA 29 CFR 1910.104 para el contexto de seguridad.
Esto no significa que todos los manómetros para oxígeno sean idénticos. Un manómetro para un regulador de cilindro, un manómetro para un manifold de gases hospitalarios, un manómetro para una línea de oxígeno de corte por láser y un manómetro para un banco de pruebas de laboratorio pueden tener diferentes presiones, conexiones, requisitos de limpieza y necesidades de documentación. La regla común es que el instrumento no debe introducir contaminación por hidrocarburos, elastómeros incompatibles, líquido de relleno inseguro o residuos ocultos en la ruta del oxígeno.
Para la adquisición, defina el servicio de oxígeno como una condición completa: pureza del oxígeno, presión, presión máxima creíble, temperatura, conexión, materiales en contacto con el fluido, requisito de limpieza, tapas protectoras, embalaje y trazabilidad de los documentos. Un manómetro que es preciso pero está contaminado no es aceptable para un servicio de oxígeno limpio.
Ver Opciones de Manómetros para Servicio LimpioMás de 143 modelos de manómetros industriales→La limpieza y el manejo sin aceite no son opcionales
El aceite, la grasa y la contaminación orgánica son el primer filtro en una solicitud de cotización (RFQ). Las normativas de la OSHA para soldadura con oxicombustible exigen que los manómetros de los reguladores de oxígeno estén marcados con la indicación NO USAR ACEITE, lo que refleja el principio más amplio de que el equipo de oxígeno debe mantenerse alejado de la contaminación combustible. Para un manómetro, la limpieza debe preservarse después de la limpieza, no solo lograrse una vez en la fábrica.
Pregunte cómo se limpia, seca, inspecciona, tapa y embala el manómetro. La conexión de presión debe permanecer protegida hasta la instalación. Los instaladores deben usar guantes limpios o manos limpias, utilizar selladores de rosca compatibles con el servicio de oxígeno y evitar los bancos de trabajo donde haya aceite hidráulico, fluido de corte o grasa.
No asuma que una caja de acero inoxidable o una etiqueta azul de oxígeno demuestran la limpieza para oxígeno. Si el proyecto requiere una limpieza documentada, límites de contaminación residual o un procedimiento específico, esos documentos deben solicitarse y ser confirmados por el fabricante antes de la compra.

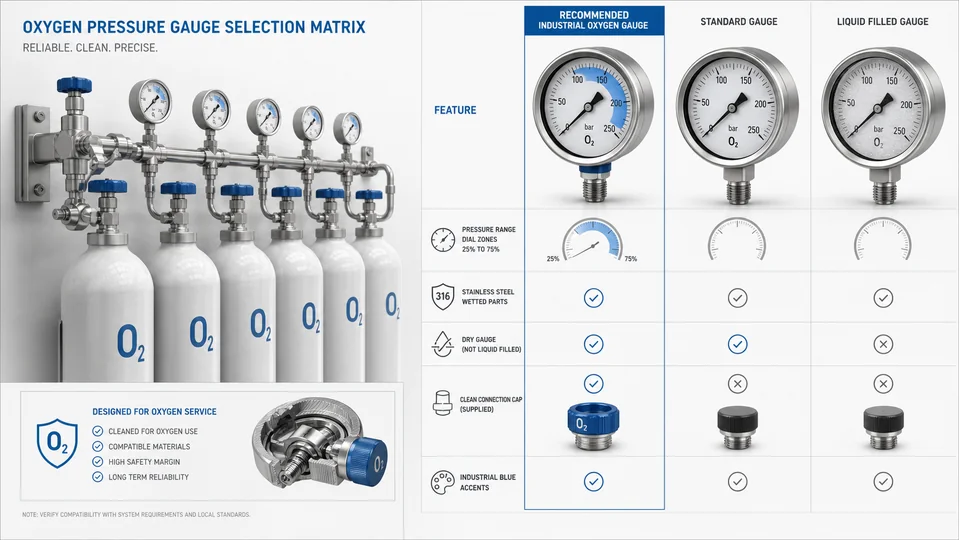

Rango de presión, materiales y caja seca en manómetros de oxígeno
El rango de presión sigue siendo importante. La presión de funcionamiento normal debe estar en una zona legible de la escala, mientras que el manómetro debe tolerar arranques, cambios de cilindro y transitorios del regulador dentro de los límites especificados. Si la línea puede experimentar pulsaciones o picos de presión, revise la protección contra sobrepresión por separado en lugar de simplemente elegir un rango muy alto que haga que las lecturas normales sean ilegibles.
| Elemento de selección | Qué confirmar | Por qué es importante en servicio de oxígeno |
|---|---|---|
| Rango de presión | Presión normal, máxima y posible vacío | Evita lecturas bajas ilegibles o daños por sobrecarga. |
| Materiales en contacto con el fluido | Materiales del tubo Bourdon, la conexión, el sello y la junta | Los materiales deben ser compatibles con el oxígeno y el método de limpieza. |
| Relleno de la caja | Caja seca, a menos que la aplicación tenga un diseño aprobado compatible con oxígeno | Las cajas rellenas de glicerina o silicona comunes no son la opción predeterminada para el servicio de oxígeno. |
| Conexión | Estándar de rosca, método de sellado y tapa protectora | Un sellador incorrecto o roscas expuestas pueden contaminar el lado limpio. |
| Documentación | Declaración de limpieza, registro de lote o certificado específico del proyecto si se requiere | Los proyectos críticos necesitan evidencia que coincida con el artículo real suministrado. |
Para conceptos básicos relacionados, compare la guía de clases de exactitud de manómetros y la guía de conexiones roscadas de manómetros.
Solicitar Revisión de Especificación para OxígenoNuestros ingenieros responden en 24 horas→Aplicaciones de los manómetros de oxígeno y sus diferencias
El contexto de la aplicación cambia la especificación. Los reguladores de cilindros y los equipos de oxicorte necesitan una marca clara de "no usar aceite" y una compatibilidad correcta con el regulador. Los manifolds de gases medicinales, de laboratorio y de alta pureza añaden expectativas de limpieza, embalaje y trazabilidad. Las tuberías de oxígeno industrial, los patines de combustión y los bancos de prueba pueden añadir presiones más altas, exposición a la intemperie, vibraciones o normativas de seguridad locales.

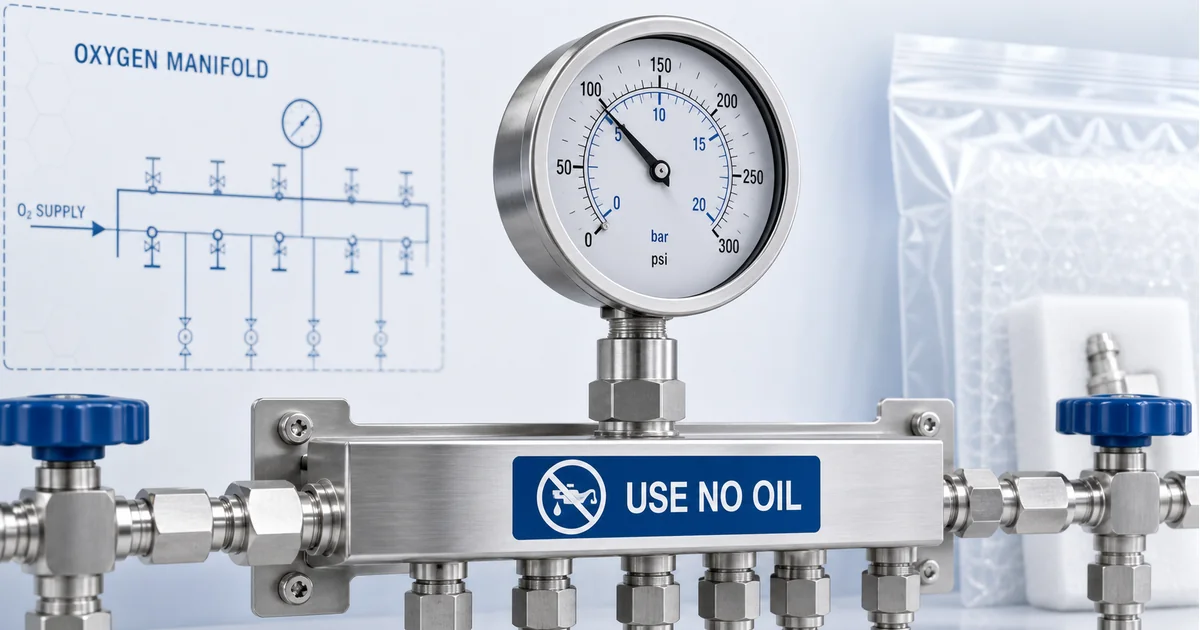

Un manómetro instalado en un manifold de oxígeno limpio debe ser fácil de leer y aislar, pero también debe estar protegido de la contaminación accidental. No instale un manómetro de oxígeno utilizando herramientas, adaptadores o selladores que se hayan utilizado previamente en sistemas de aceite, gas combustible o hidráulicos, a menos que hayan sido limpiados y aprobados para el mismo servicio.
Si la ubicación presenta enriquecimiento de oxígeno, controles de riesgo de incendio, espacios confinados o requisitos de códigos de gas locales, el instrumento final y la instalación deben ser revisados por el ingeniero responsable o la autoridad de seguridad. Una guía de blog puede apoyar la redacción de especificaciones; no puede aprobar un sistema de oxígeno peligroso.
Lo que un manómetro de oxígeno no puede certificar por sí solo
Un manómetro de oxígeno puede indicar la presión local, pero no puede probar que todo el sistema de oxígeno esté limpio, hermético o seguro. Tampoco puede probar que el regulador, la válvula, la manguera, el manifold, el sellador de rosca y el equipo aguas abajo sean compatibles. Trate el manómetro como un componente más en un sistema de oxígeno, no como un certificado para el sistema.
Evite también usar una foto del producto como prueba de cumplimiento. Afirmaciones como "limpio para oxígeno", "libre de aceite", "ASTM G93", "CGA G-4.1", "apto para gases medicinales" o la aceptación específica de un proyecto deben estar respaldadas por documentos que coincidan exactamente con el producto, el alcance, la fecha y el proveedor. Si faltan esos documentos, la acción correcta es pedir una confirmación en lugar de inferir el cumplimiento por el color, la etiqueta o el material.
Para vibraciones severas, pulsaciones de presión o ciclos frecuentes del regulador, evalúe si un manómetro de montaje remoto, un transmisor de presión o un accesorio de protección aprobado es más apropiado. La guía de protección contra sobrepresión para manómetros explica por qué la sobrepresión y la limpieza son decisiones separadas.
Checklist para la solicitud de cotización (RFQ) de manómetros de oxígeno
Una solicitud de cotización (RFQ) útil para la selección de un manómetro para oxígeno debe indicar la pureza del oxígeno, la presión normal, la presión máxima, la temperatura, el ciclo de presión, la rosca de conexión, la preferencia de material en contacto con el fluido, el material de la caja, el diseño de caja seca o con relleno aprobado, el requisito de limpieza, el requisito de embalaje, el requisito de etiquetado y el requisito de documentación.
- Indique si el manómetro es para uso en cilindros/reguladores de oxígeno, un manifold, una tubería, servicio médico o de laboratorio, o para soporte de combustión industrial.
- Confirme si el proyecto requiere limpieza documentada para oxígeno, tapas protectoras y embalaje sellado.
- Especifique que el aceite, la grasa, la contaminación hidráulica y los selladores de rosca no aprobados no son aceptables en el lado limpio.
- Enumere las unidades requeridas, el diámetro del dial, la clase de exactitud y la zona de presión normal legible.
- Pida al fabricante que confirme la idoneidad del material y la limpieza para el servicio de oxígeno exacto, no solo para el rango de presión.
Manogauge, con sede en Zhejiang, China, suministra manómetros industriales e instrumentos de presión relacionados para proyectos OEM y de exportación. Para aplicaciones de oxígeno, la selección final debe confirmarse con la pureza real del oxígeno, la presión, los requisitos de limpieza y las normas de seguridad del sitio antes de realizar el pedido.
Puntos clave
- La selección de un manómetro para oxígeno comienza con la limpieza, la compatibilidad de materiales y la trazabilidad documental, no solo con el rango de presión.
- Mantenga el manómetro seco y limpio, a menos que se confirme un diseño y procedimiento de llenado específico compatible con oxígeno.
- Las fotos y etiquetas del producto no demuestran la conformidad para oxígeno; solicite documentos que correspondan exactamente al producto y al alcance del proyecto.
Related buyer pages
Stainless steel pressure gauge manufacturerOxygen service needs degreased, oil-free 316L wetted parts; cleaning level confirmed per order.
Custom pressure gauge manufacturerCustom dials with USE NO OIL marking, oxygen-clean packaging and project documentation.
Lecturas relacionadas
- Manómetros de vapor limpio para SIP farmacéutico
Selección de manómetros para vapor limpio en SIP farmacéutico: materiales en contacto, conexiones sanitarias, calibración, puntos de monitoreo y lista de verificación para la oferta.
- Manómetro diferencial de filtro: rango, alarma y cambio
Elegir un manómetro diferencial de filtro según la presión diferencial limpia, la de cambio y el caudal: rango y alarma, tomas, materiales y limpieza.
- Manómetros de 316L frente a latón: guía de corrosión
Seleccione las partes húmedas adecuadas para su manómetro. Compare la resistencia a la corrosión del acero inoxidable 316L y el latón en medios industriales.
- Guía de selección de manómetros para inertización con nitrógeno
Selección de manómetros para inertización con nitrógeno en tanques de baja presión: rango, manómetros de cápsula, reguladores, venteos, riesgo de deficiencia de oxígeno y RFQ.
Preguntas frecuentes
¿Se puede usar un manómetro normal para servicio de oxígeno?
Solo si el fabricante confirma que el manómetro exacto es adecuado para el servicio de oxígeno, incluyendo los materiales, la limpieza, el embalaje y la documentación requerida por el proyecto. No asuma que un manómetro estándar es aceptable.
¿Por qué el aceite y la grasa son peligrosos cerca de los manómetros de oxígeno?
El oxígeno puede acelerar enormemente la combustión. El aceite, la grasa y los residuos orgánicos en las conexiones de presión o en las partes internas pueden crear un riesgo de ignición, especialmente en servicios de alta presión o con oxígeno enriquecido.
¿Debería un manómetro para oxígeno estar relleno de líquido?
Un manómetro de caja seca es el punto de partida predeterminado. Un diseño con relleno solo debe usarse si el líquido de relleno, la construcción y el procedimiento de limpieza están específicamente aprobados para el servicio de oxígeno.
¿Qué documentos se deben solicitar para la selección de un manómetro de oxígeno?
Solicite una declaración o certificado de limpieza cuando sea necesario, información de materiales para las partes en contacto con el fluido, controles de embalaje, requisitos de etiquetado y cualquier documento de aceptación específico del proyecto.
¿Una etiqueta 'NO USAR ACEITE' prueba que el manómetro está limpio para oxígeno?
No. La etiqueta comunica una intención de manejo, pero el estado de limpieza para oxígeno debe estar respaldado por la documentación del fabricante que coincida con el artículo suministrado.

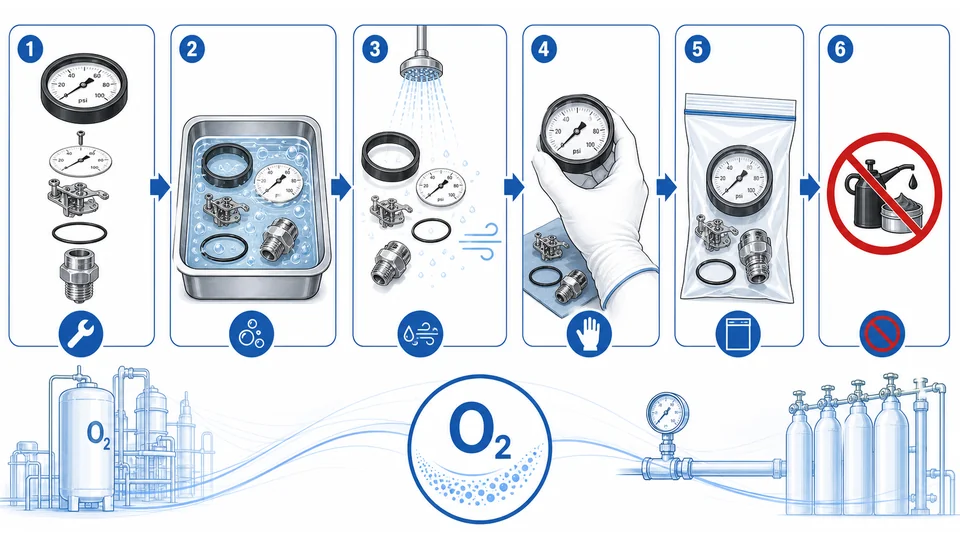

¿En qué consiste realmente la limpieza de un manómetro para oxígeno?
La limpieza para servicio de oxígeno elimina hidrocarburos, partículas y aceites residuales de fabricación de la ruta en contacto con el fluido, después de lo cual el manómetro se sella para mantener fuera la contaminación. La evidencia significativa es el procedimiento de limpieza y el certificado, no la etiqueta en el dial.
¿Qué materiales en contacto con el fluido se consideran normalmente para los manómetros de oxígeno?
Las construcciones compatibles con oxígeno suelen evitar materiales y lubricantes que se inflaman fácilmente en oxígeno enriquecido. La selección de materiales debe confirmarse en función de la presión, la temperatura y la concentración de oxígeno para el servicio específico, en lugar de asumirse a partir de una especificación general de acero inoxidable.
¿Se puede usar un manómetro limpio para oxígeno en otro medio y luego volver a usarlo para oxígeno?
No. Una vez que un manómetro ha estado en contacto con aceite, grasa o un medio desconocido, la limpieza que lo hacía apto para el oxígeno ya no es válida. Devolverlo al servicio de oxígeno requiere una nueva limpieza y recertificación por parte de una entidad cualificada.
