Qué debe medir un manómetro para biogás
La selección de un manómetro para biogás comienza con la composición del gas y la ventana de presión, no solo con el tamaño de la esfera. La introducción al biogás y biometano de la Agencia Internacional de la Energía define el biogás como una mezcla de metano y CO2 con pequeñas cantidades de otros gases producidos por digestión anaeróbica. Para la instrumentación, esas pequeñas cantidades son importantes porque el biogás crudo puede contener vapor de agua, sulfuro de hidrógeno, amoníaco y siloxanos, dependiendo de la materia prima y la etapa de limpieza.
A diferencia del aire comprimido, los colectores de biogás suelen operar a baja presión positiva. Digestores, gasómetros, purgadores de condensado, recipientes de desulfuración biológica, soplantes, líneas de combustible para cogeneración (CHP) y skids de enriquecimiento pueden necesitar diferentes rangos. Algunos puntos necesitan un manovacuómetro porque la succión del soplante, el movimiento del gasómetro o la obstrucción de un filtro pueden llevar la línea por debajo de la presión atmosférica. Un manómetro con un rango de 0-10 bar en una línea que normalmente trabaja en milibares parecerá robusto, pero no proporcionará una señal de operación útil.
El objetivo práctico no es que todos los manómetros sean idénticos. Es elegir cada medidor para que los operadores puedan ver presiones anómalas, confirmar el suministro al soplante y al quemador de antorcha (flare), detectar obstrucciones por humedad y aislar el instrumento para su mantenimiento sin añadir puntos de fuga innecesarios.
Ver Opciones de Manómetros de Baja PresiónMás de 143 modelos de manómetros industriales→Lista de verificación de riesgos para manómetros de biogás
La medición de presión en biogás es generalmente un problema de baja presión, gas húmedo y corrosión, más que un simple problema de rango del manómetro.
| Ubicación | Riesgo principal | Punto clave de selección | Nota de instalación |
|---|---|---|---|
| Línea de gas del digestor | Baja presión y humedad | Rango bajo legible y partes húmedas resistentes a la corrosión | Evitar bolsas de condensado en la conexión del manómetro |
| Entrada/salida del soplante | Pulsación y vibración | Amortiguador (snubber) o sistema de amortiguación donde aparezca fluctuación de la aguja | Usar válvula de aislamiento para mantenimiento |
| Skid de enriquecimiento de biometano | H2S, CO2 y productos químicos de limpieza | Compatibilidad de materiales y posible salida de transmisor | Confirmar la composición del gas antes de seleccionar partes de latón o acero inoxidable |
Lecturas relacionadas: selección de amortiguadores (snubbers) y compatibilidad de materiales en contacto con el fluido.

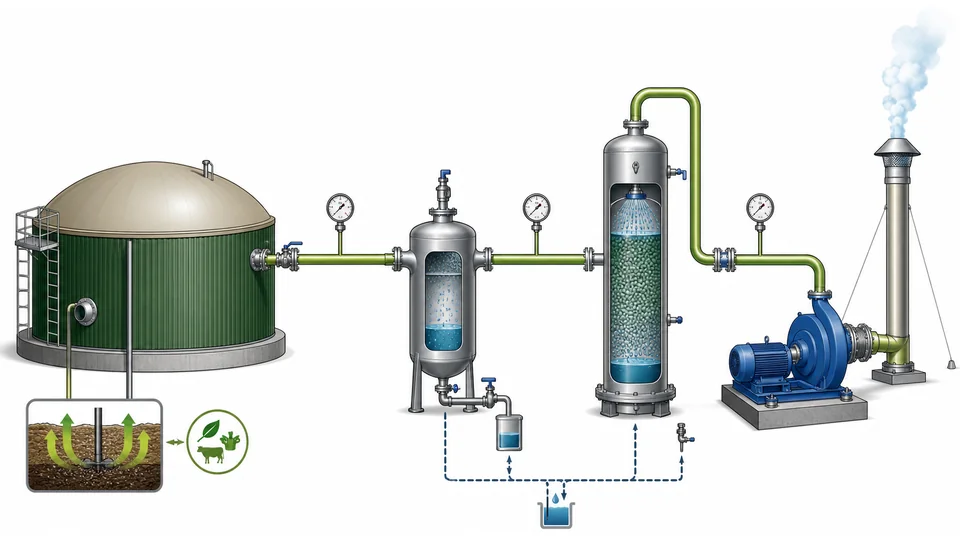

Selección del rango y la escala del manómetro para biogás
Comience con la presión más baja y más alta creíbles en cada ubicación. Un manómetro en el espacio de cabeza del digestor, uno para el gas piloto del quemador de antorcha (flare) y otro en la descarga del soplante pueden registrar presiones diferentes. La operación normal debe caer en una parte legible de la escala, mientras que los transitorios esperados durante el arranque y la parada no deben deformar permanentemente el elemento sensor. Para servicio de gas a baja presión, los elementos de cápsula, de diafragma o los diseños Bourdon de bajo rango pueden ser más legibles que un manómetro industrial general.
| Punto de medición | Pregunta de selección típica | Implicación para el manómetro |
|---|---|---|
| Espacio de cabeza del digestor o gasómetro | ¿Puede la presión acercarse al vacío o al punto de ajuste de la válvula de alivio? | Considere una escala de bajo rango o compuesta (manovacuómetro); proteja contra condensados. |
| Purgador de condensado (knock-out pot) | ¿Puede la acumulación de agua crear una caída de presión? | Use un rango bajo legible e instale con acceso para drenaje. |
| Lavador (scrubber) de H2S o recipiente de carbón activado | ¿Está aumentando la presión diferencial a través del medio filtrante? | Use manómetros a la entrada/salida o un indicador de presión diferencial. |
| Succión y descarga del soplante | ¿Está la línea bajo succión, pulsación o vibración? | Verifique el rango compuesto, la amortiguación y el soporte de montaje. |
| Suministro a motor de cogeneración (CHP), caldera o quemador de antorcha (flare) | ¿Qué presión mínima de suministro requiere el paquete del quemador? | Use marcas de escala claras y aislamiento para mantenimiento. |
Para información general sobre legibilidad, compare la guía de selección de tamaño de esfera de manómetros y la guía de selección de manómetros diferenciales para filtros de Manogauge.
La corrosión por H2S y el gas húmedo cambian la decisión sobre materiales
El sulfuro de hidrógeno es la razón por la que un manómetro para biogás no debe especificarse únicamente por su rango de presión. El H2S en presencia de humedad puede contribuir a la formación de condensado ácido y corrosivo. La Extensión de la Universidad Estatal de Oklahoma señala en su guía sobre la limpieza de biogás de digestión anaeróbica que el sulfuro de hidrógeno combinado con vapor de agua puede formar ácido sulfúrico, que es corrosivo para los componentes del motor. La misma lógica del gas húmedo es relevante para las partes en contacto con el fluido del instrumento, los pasajes pequeños y las conexiones roscadas.
Para el biogás crudo, confirme el rango de H2S esperado, la temperatura del gas, la humedad relativa, la carga de condensado, los productos químicos de limpieza y si la toma está antes o después de la desulfuración. Las partes húmedas de acero inoxidable pueden ser preferibles al latón en muchos servicios húmedos o corrosivos, pero el material final depende de la química real del gas y de las normativas del sitio. También es necesario revisar los elastómeros, el material del visor, la ventilación de la caja y las juntas de conexión. Si el medio puede transportar espuma, gotas de lodo o sólidos biológicos, un restrictor pequeño puede obstruirse y crear una lectura falsamente estable.
Cuando el instrumento está después de un lavador (scrubber), no asuma que el gas está siempre seco o libre de azufre. Fugas, saturación del medio y fallos en el drenaje pueden exponer los manómetros aguas abajo a las mismas condiciones que la unidad de limpieza está destinada a eliminar.
| Condición del gas | Principal causa de corrosión | Orientación del material en contacto | Confirmar antes de pedir |
|---|---|---|---|
| Biogás crudo y húmedo, antes de la desulfuración | H2S junto con vapor de agua y condensado ácido | Las partes en contacto suelen partir de acero inoxidable en lugar de latón | Rango previsto de H2S, temperatura del gas, punto de rocío y gestión del condensado |
| Después de la desulfuración, pero aún húmedo | La saturación o la ruptura del lecho pueden devolver condiciones ácidas | No rebaje el material suponiendo que el gas seguirá limpio | Vigilancia del lecho, alarma de ruptura y fiabilidad del drenaje |
| Biometano seco y depurado | Trazas residuales y especificación de inyección | El material importa menos que el rango, la conexión y la exactitud | Especificación de red o del comprador, presión de entrega y reglas de medición |
| Cielo del digestor y líneas de gas de baja presión | Espuma, gotas de fango y sólidos biológicos a muy baja presión | Elemento de diafragma o cápsula con pasos amplios; evite restrictores pequeños | Si un restrictor puede obstruirse y producir una lectura falsamente estable |
Esta tabla solo indica una orientación de selección. La aprobación final del material en contacto debe basarse en la composición real del gas medida, las normas de la planta y los datos de compatibilidad del proveedor.
Solicitar Revisión de Materiales para BiogásNuestros ingenieros responden en 24 horas→Detalles de instalación para el monitoreo de presión de biometano

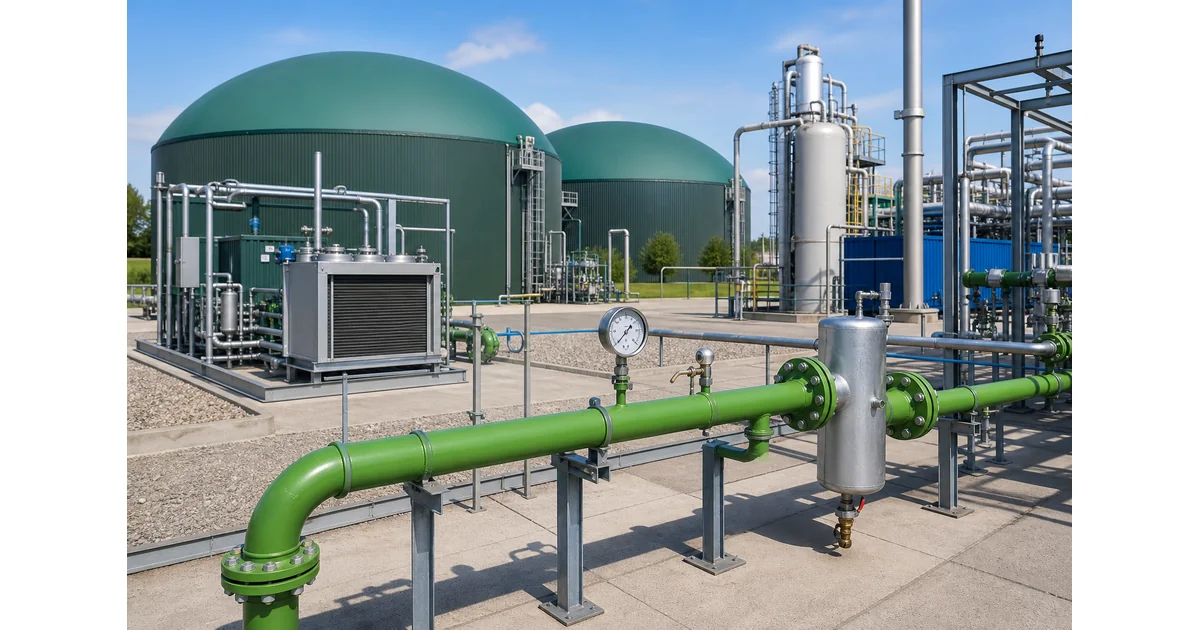

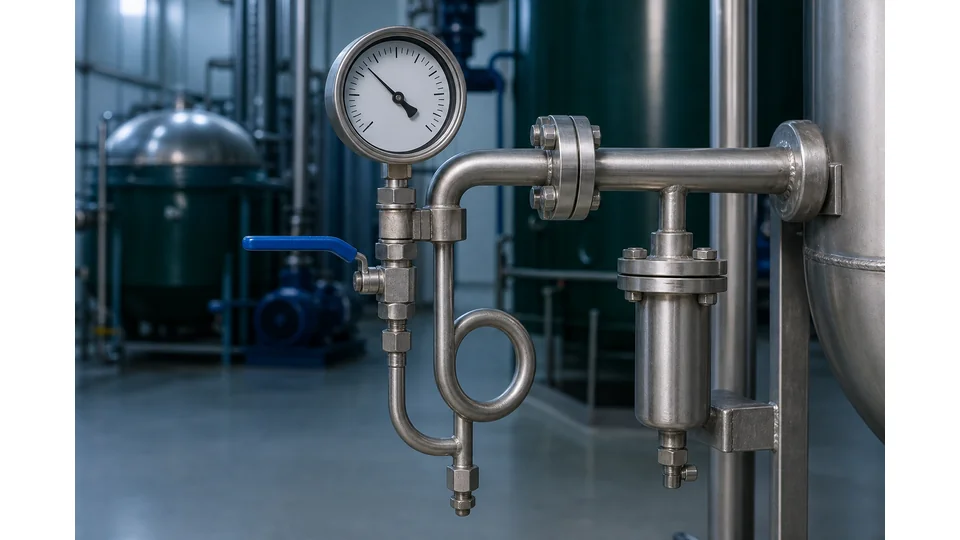

Un buen monitoreo de la presión del biometano es, en parte, un problema de tuberías. Un manómetro montado en el punto más bajo de una línea de gas húmedo puede convertirse en un colector de condensado. Un manómetro montado en una derivación de pequeño diámetro sin soporte puede fatigarse por la vibración. Un manómetro montado sin aislamiento puede convertir una calibración de rutina en una tarea que requiera la parada de la planta.
La Guía del Operador de Sistemas de Biogás/Digestores Anaeróbicos de la EPA AgSTAR incluye verificaciones de rutina como comprobar la limpieza del gas piloto del quemador de antorcha (flare) y revisar los manómetros para asegurar un suministro de gas suficiente. Esa necesidad a nivel de operador es exactamente la razón por la que el manómetro debe ser legible, accesible y mantenible. Use una válvula de aislamiento, proporcione drenaje donde pueda acumularse condensado, mantenga la esfera visible desde el pasillo normal y evite tramos muertos (dead legs) que atrapen agua o líquidos corrosivos.
Los digestores y patios de gas a la intemperie añaden exposición a las condiciones climáticas. Especifique la protección IP, materiales de esfera resistentes a los rayos UV si es necesario, un venteo de caja adecuado para la instalación y protección contra congelamiento para las tomas propensas a condensados. Si se aplican clasificaciones de área o requisitos de códigos de gas nacionales, la instalación final debe ser aprobada por el ingeniero del proyecto o la autoridad de seguridad antes de la adquisición.
Cuándo un transmisor de presión es mejor que un manómetro de esfera
Un manómetro de esfera local es valioso durante la inspección, puesta en marcha y mantenimiento, pero no siempre es el instrumento de control principal. Si se requieren disparos por presión (trips), control de soplantes, permisivos del quemador de antorcha (flare), alarmas remotas o registro de datos, un transmisor de presión o un transmisor de presión diferencial puede ser la mejor señal principal. El manómetro de esfera puede entonces servir como punto de referencia local o indicación de respaldo.
Use los mismos datos de proceso para ambos dispositivos: presión normal, presión máxima creíble, condiciones de vacío, H2S, humedad, temperatura, área clasificada, enrutamiento de cables y método de limpieza. Un transmisor con un puerto de presión o un material de diafragma inadecuado puede fallar por la misma razón que un manómetro mecánico. Si el proceso necesita tanto monitoreo continuo como legibilidad local, compare la arquitectura en la guía de selección de transmisor de presión vs. manómetro de Manogauge.
Para el monitoreo de lavadores (scrubbers) a baja presión, un instrumento de presión diferencial puede revelar la carga del medio filtrante antes que dos manómetros locales separados. Para el suministro de combustible al quemador de antorcha (flare) o al quemador principal, el proveedor del paquete puede definir la presión mínima, la lógica de conmutación y las necesidades de prueba de flujo; esos requisitos deben regir la selección del instrumento.
Lista de verificación para la solicitud de cotización (RFQ) de un manómetro para biogás
Antes de enviar una solicitud de cotización (RFQ), describa el servicio real en la especificación. Una solicitud de cotización útil para un manómetro para biogás debe incluir el punto de medición, la presión normal, la presión mínima y máxima, la posibilidad de vacío, la etapa del gas, el rango de H2S, el riesgo de humedad o condensado, la temperatura, la conexión, el material en contacto con el fluido, el material de la caja, el requisito de IP, el diámetro de la esfera, la posición de montaje y las necesidades de certificados.
- Indique si el manómetro estará en contacto con biogás crudo, gas parcialmente tratado o biometano después del enriquecimiento.
- Confirme si la línea puede acumular condensado y si se requiere una pierna de drenaje o un sello.
- Especifique si el manómetro debe soportar servicio a la intemperie, vibración, pulsación del soplante o condiciones de congelamiento.
- Aclare si las lecturas son solo para inspección local o si forman parte de un procedimiento de control/seguridad.
- Solicite confirmación de materiales para la exposición a H2S y gas húmedo en lugar de asumir que el rango de presión es suficiente.
Manogauge, con sede en Zhejiang, China, suministra manómetros industriales, instrumentos de presión diferencial y opciones de transmisores para proyectos OEM y de exportación. La selección final del manómetro para biogás aún depende de la composición confirmada del gas en el sitio y de los requisitos de seguridad locales; para gases tóxicos, atmósferas explosivas, enriquecimiento de oxígeno, alto contenido de H2S o circuitos de seguridad de quemadores, haga que el ingeniero responsable apruebe el instrumento y la instalación antes de realizar el pedido. Para instrumentos con certificación ATEX/IECEx en áreas clasificadas como Zona 1 o Zona 2, confirme el suministro de un fabricante de manómetros antideflagrantes (a prueba de explosión) antes de su instalación.
Puntos clave
- Un manómetro para biogás debe seleccionarse para baja presión, gas húmedo, H2S y posible vacío, no solo por la presión nominal de la línea.
- La compatibilidad de materiales, el drenaje de condensados y las válvulas de aislamiento a menudo determinan la vida útil más que el rango de la esfera.
- Use transmisores o instrumentos de presión diferencial cuando se requiera control de soplantes, permisivos de quemadores de antorcha, alarmas o tendencias de carga de medios filtrantes.
