اختيار مقياس ضغط تغطية النيتروجين مهمة قياس لخزانات منخفضة الضغط، وليس مجرد انتقاء من كتالوج. قد لا تتجاوز القراءة بضعة مليبار أو كيلوباسكال فوق الضغط الجوي، ومع ذلك تؤثر في ضبط أكسدة المنتج، وتشخيص أعطال منظّم الضغط، وسلوك صمام الحفظ والتنفيس، وسلامة المشغّلين قرب الغازات الخاملة. يشرح هذا الدليل كيفية تحديد نطاق القياس وعنصر الاستشعار وموضع التركيب وبيانات طلب عرض السعر، مع إبقاء تنفيس الخزان ومخاطر نقص الأكسجين ضمن المراجعة الهندسية.
ماذا يعني اختيار مقياس الضغط لنظام التغطية بالنيتروجين
اختيار مقياس الضغط لنظام التغطية بالنيتروجين يبدأ من الغرض الأساسي لنظام التغطية. التغطية بالنيتروجين، والتي تُعرف أيضاً بتخميد الخزان، تضيف غازاً خاملاً إلى حيز البخار في خزان التخزين لتقليل دخول الأكسجين، وامتصاص الرطوبة، وتكوين الأبخرة القابلة للاشتعال. المقياس هو مؤشر محلي لضغط حيز البخار؛ وليس صمام التغطية، أو صمام التنفيس الحافظ، أو مانع اللهب، أو نظام سلامة الأكسجين.
نظراً لأن العديد من الخزانات المغطاة تعمل بضغط قريب من الضغط الجوي، فقد يحتاج الجهاز إلى عرض mbar أو inH2O أو mmH2O أو kPa بدقة كافية للمشغلين لملاحظة التغيرات الطفيفة. قد يكون مقياس أنبوب بوردون الصناعي العادي غير دقيق بما يكفي لهذه المهمة. غالباً ما يتم النظر في مقاييس الضغط الكبسولية أو الغشائية ذات الضغط المنخفض عندما يكون النطاق في فئة 0-60 kPa أو أقل.
استخدم المقياس للمساعدة في الإجابة على أسئلة عملية: هل يحتفظ الخزان بضغط إيجابي طفيف، هل يقوم المنظم بتغذية النيتروجين، هل يفتح صمام التنفيس، هل يوجد تفريغ غير متوقع أثناء الضخ للخارج، وهل يرى فريق الصيانة قراءة محلية مستقرة؟
قارن خيارات مقاييس الضغط المنخفضراجع خيارات الكبسولة والحجاب الحاجز والتوصيل→حدد نطاق الضغط المنخفض قبل اختيار المقياس
لا تبدأ من ضغط أسطوانة إمداد النيتروجين أو ضغط خط النيتروجين الرئيسي في المصنع. يجب أن يتطابق المقياس المثبت على الخزان أو خط التغطية مع ضغط الخزان المتحكم فيه، وإعدادات التنفيس، والتعرض المحتمل للتفريغ، وأي ظروف هيدروستاتيكية أو ظروف تنظيف يمكن أن تصل إلى وصلة المقياس.
| مدخلات RFQ | ما يجب ذكره | تأثير الاختيار |
|---|---|---|
| ضغط التغطية الطبيعي | نطاق mbar أو inH2O أو mmH2O أو kPa المتوقع في حيز البخار | يحدد ما إذا كانت هناك حاجة إلى كبسولة أو غشاء أو عنصر ضغط منخفض آخر. |
| إعدادات التنفيس والتفريغ | نقاط فتح تنفيس الضغط-التفريغ وفلسفة التنفيس في حالات الطوارئ | يمنع التعامل مع المقياس كجهاز لحماية الخزان. |
| حالة إمداد النيتروجين | الضغط المنظم بعد صمام التغطية، وليس فقط ضغط الأسطوانة | يفصل بين استكشاف أعطال جانب الإمداد ومؤشر ضغط الخزان. |
| حركة العملية | التعبئة، الضخ للخارج، التنفس الحراري، التنظيف ومعدل النقل | يشرح سبب تغير القراءة أثناء التشغيل. |
| التعرض للوسيط | البخار، المذيبات، المتكثفات، الأبخرة المسببة للتآكل أو المنتجات اللزجة | يتحكم في مراجعة الأجزاء الملامسة للوسيط، وموانع التسرب، والانسداد. |
يُشار عادةً إلى معيار API 2000 لتنفيس خزانات التخزين ذات الضغط الجوي والضغط المنخفض. وهو يغطي أسباب التنفيس العادية والطارئة مثل حركة السوائل، والتأثيرات الحرارية، والاضطرابات التشغيلية؛ يمكن أن يدعم المقياس المحلي المراقبة، ولكن يظل تحديد حجم التنفيس وحماية الخزان مسؤولية التصميم الهندسي. للحصول على نسخة عامة من إصدار أقدم، راجع API 2000: Venting Atmospheric and Low-Pressure Storage Tanks.
حدد النطاق بناءً على نطاق ضغط الخزان، وليس خط النيتروجين الرئيسي
يعمل نظام التغطية ضمن نطاق ضيق من الضغوط، وكل نقطة ضبط في هذا النطاق تنتمي إلى جهاز مختلف. من أسفل النطاق إلى أعلاه: يفتح منظم التغطية عندما ينخفض ضغط الخزان إلى نقطة الضبط الخاصة به؛ وعادة ما يستقر الخزان أعلى بقليل منها؛ ويفتح منظم الضغط الخلفي أو التنفيس عندما يرتفع الضغط؛ وصمام تنفيس الضغط/التفريغ هو الحماية الميكانيكية الأخيرة قبل أن يتعرض هيكل الخزان نفسه للخطر. يجب أن يوضح المقياس المحلي الفروق بين هذه الإعدادات. ولهذا السبب، فإن ضغط الإمداد لخط النيتروجين الرئيسي، والذي قد يكون عدة bar، غير ذي صلة باختيار النطاق.
| الجهاز في النطاق | الموضع بالنسبة للأجهزة الأخرى | ما يجب أن يظهره المقياس المحلي |
|---|---|---|
| منظم التغطية (التعويض) | أدنى نقطة ضبط في النطاق | ما إذا كان الخزان يعتمد على المنظم أو انخفض دونه |
| ضغط التشغيل الطبيعي | أعلى بقليل من نقطة ضبط التعويض | قيمة الحالة المستقرة، ويفضل أن تكون بالقرب من منتصف القرص |
| منظم الضغط الخلفي أو التنفيس | أعلى من ضغط التشغيل الطبيعي | ما إذا كان الخزان يقوم بالتنفيس، وبالتالي يهدر النيتروجين |
| صمام تنفيس الضغط/التفريغ | أعلى نقطة ضبط إيجابية، أقل من ضغط تصميم الخزان | مقدار الهامش المتبقي قبل أن تفتح الحماية الميكانيكية الأخيرة |
| جانب التفريغ | أقل من الضغط الجوي، أثناء التنفس للداخل أو التبريد | ظروف التنفس للداخل التي لا يمكن لنطاق إيجابي فقط إظهارها |
يغطي API 2000 متطلبات التنفيس لخزانات التخزين ذات الضغط الجوي والضغط المنخفض وهو المرجع المعتاد لتحديد حجم التنفيس العادي والطارئ. وهو يحكم أجهزة التنفيس، وليس أداة القياس، لذلك لا يزال يتعين استنتاج نطاق المقياس من نقاط الضبط التي يوفرها مورد الخزان جنباً إلى جنب مع ضغط تصميم الخزان وتفريغ التصميم. قراءة نطاق المقياس من معيار التنفيس هو خطأ شائع في المواصفات.
النتيجة العملية هي قرار نطاق يبدو غير مألوف لأي شخص معتاد على مقاييس ضغط العمليات. في خزان ذو سقف ثابت يقع نطاق التحكم الخاص به بين 5 و 25 mbar تقريباً، فإن مقياس كبسولي بنطاق 0-40 mbar أو 0-60 mbar يضع القيمة الطبيعية في جزء مقروء من المقياس، في حين أن مقياس بوردون بنطاق 0-1 bar سيضغط نطاق التحكم بأكمله في الدرجات القليلة الأولى من حركة المؤشر ويجعل الفرق بين التغطية والتنفيس غير مرئي. الوحدات تستحق التأكيد كتابياً أيضاً، لأن mbar و mmH2O وبوصة عمود الماء تظهر جميعها في وثائق الخزان، وعدم التطابق بين ورقة البيانات والقرص هو سبب روتيني لإعادة العمل.
تأكد من جانب التفريغ قبل تقديم الطلب. يتم تفريغ الخزانات وكذلك تعبئتها، ويُظهر النطاق الكبسولي المركب مثل -10/+40 mbar حالة التنفس للداخل التي يخفيها النطاق الإيجابي فقط تماماً. تم توضيح الحسابات وراء وضع نقطة التشغيل بشكل معقول على المقياس في حساب نطاق مقياس الضغط، وتتم تغطية العلاقة بين المقياس المؤشر وأجهزة التنفيس المحيطة به في اختيار مقياس ضغط صمام التنفيس.
الكبسولة، الغشاء أو أنبوب بوردون لاختيار مقياس الضغط لنظام التغطية بالنيتروجين

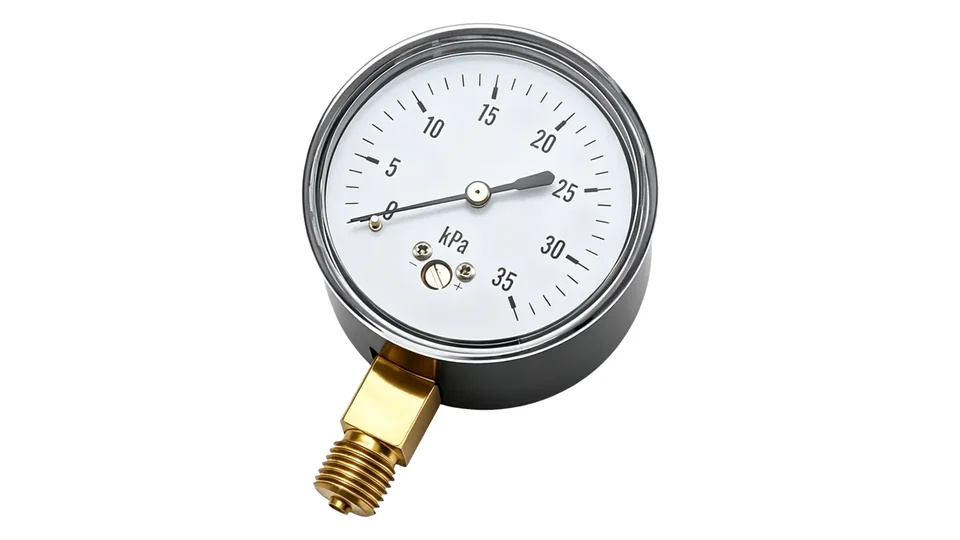

بالنسبة للضغط الإيجابي الطفيف، فإن عنصر الاستشعار مهم. يعتبر أنبوب بوردون قوياً للعديد من نطاقات الضغط الصناعية، ولكنه قد لا يوفر دقة مفيدة عند ضغوط تغطية الخزان المنخفضة جداً. يستخدم العنصر الكبسولي نصفي غشاء مموجين وهو مخصص لبيان الضغط المنخفض. يمكن أيضاً استخدام مقياس غشائي للنطاقات المنخفضة، خاصة عندما يكون البخار أو المتكثف أقل نظافة.
تُدرج بيانات منتجات Manogauge خيارات مقياس الضغط الكبسولي بنطاق 0-60 kPa، وحجم قرص Ø60-150 mm، وخيارات مواد من الفولاذ المقاوم للصدأ / النحاس، وفئات دقة ±1.6 / 2.5%، ووصلات G/PT/NPT 1/4. بالنسبة لمسارات البخار المتسخة أو المسببة للتآكل، قارن خيارات مقياس الضغط الغشائي وتأكد من توافق الأجزاء الملامسة للوسيط مع المنتج المخزن.
نطاق المنتج هو نقطة انطلاق فقط. يمكن أن تؤدي أبخرة المذيبات، أو زيوت الطعام، أو مونومر الراتنج، أو النيتروجين الرطب، أو الأبخرة الحمضية، أو متطلبات المناطق القابلة للانفجار إلى تغيير المواصفات النهائية للجهاز. لا تفترض التوافق بناءً على الضغط المنخفض وحده.
أرسل بيانات تغطية الخزاناذكر وحدة الضغط وإعدادات التنفيس والبخار ونقطة التركيب→قم بتركيب المقياس حيث يكون للقراءة قيمة تشخيصية

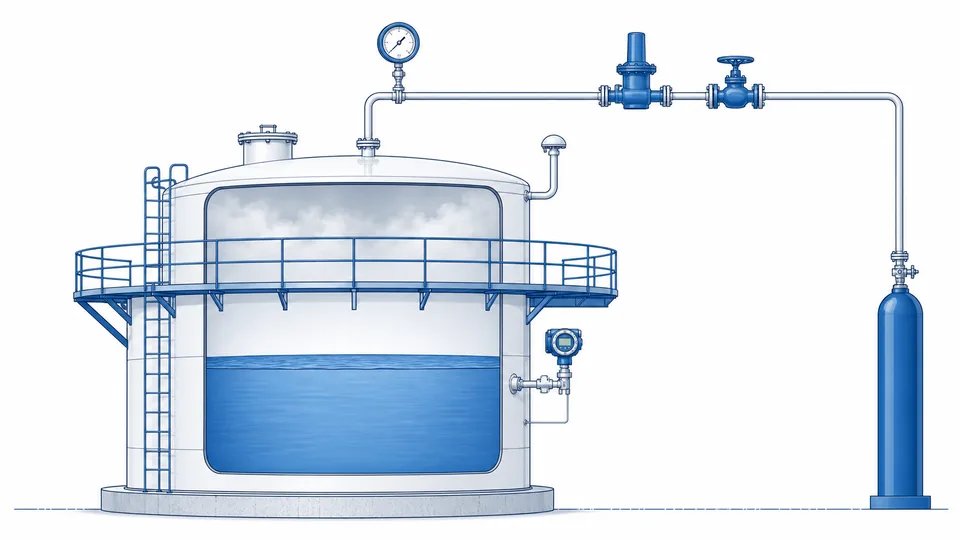

يمكن أن يحتوي نظام تغطية الخزان على عدة نقاط ضغط: خط النيتروجين الرئيسي للمصنع، مدخل المنظم، مخرج المنظم، حيز بخار الخزان، خط التنفيس الحافظ، ومنطقة التنفيس في حالات الطوارئ. يمكن أن يوضح مقياس جانب الإمداد ما إذا كان النيتروجين متوفراً، بينما يوضح مقياس حيز البخار ما إذا كان الخزان يحتفظ فعلياً بالضغط الطفيف المقصود. هذه القراءات تجيب على أسئلة مختلفة.
قم بتركيب مقياس حيز البخار حيث لا يمكن للمتكثفات أن تملأ المقبس وحيث يمكن للمشغلين قراءته دون الوقوف في مسار محتمل لإطلاق الغاز الخامل. استخدم صمام العزل فقط عندما تمنع إجراءات الموقع الإغلاق العرضي من إخفاء حالة خطيرة. إذا احتاجت الصيانة إلى قراءة عن بُعد أو إنذارات، فقد يلزم وجود جهاز إرسال ضغط بالإضافة إلى مقياس قرص محلي.
لمعرفة أساسيات السنون اللولبية وموانع التسرب، راجع دليل وصلات السنون اللولبية لمقياس الضغط. إذا كان الخط يمكن أن يشهد نبضات أو ارتفاعات مفاجئة في الضغط أو تفريغاً، فقارن دليل حماية مقياس الضغط من الضغط الزائد قبل اختيار الملحقات.
ما لا يمكن لمقياس الضغط لنظام التغطية بالنيتروجين إثباته
لا يمكن للمقياس إثبات أن تركيز الأكسجين آمن، أو أن الخزان مخمد بشكل صحيح، أو أن حجم التنفيس مناسب، أو أن مانع اللهب نظيف، أو أن جو المكان المغلق صالح للتنفس. النيتروجين غاز عديم اللون والرائحة، ويمكن أن يحل محل الأكسجين دون سابق إنذار. وثق مجلس السلامة الكيميائية الأمريكي (CSB) حوادث اختناق مميتة بالنيتروجين ويؤكد أن الغاز الخامل يمكن أن يجعل معدات المعالجة ومناطق التنفس القريبة خطرة؛ راجع صفحة فيديو السلامة الخاصة بـ CSB Hazards of Nitrogen Asphyxiation.
لهذا السبب، يجب التعامل مع مراقبة الأكسجين، والتهوية، وتصاريح الدخول، وممارسات القفل، وإجراءات الأماكن المغلقة بشكل منفصل عن اختيار المقياس. وتعتبر إرشادات OSHA أيضاً الأجواء التي تعاني من نقص الأكسجين خطراً معترفاً به؛ فقراءة المقياس ليست بديلاً عن الاختبار الجوي.
كما أن ضغط التغطية المستقر لا يمكن أن يثبت جودة المنتج. يعتمد التحكم في الأكسدة، والتحكم في الرطوبة، وانبعاثات البخار، وخطر القابلية للاشتعال على تصميم الخزان، ونقاء الغاز، والتنفيس، وتسلسل التشغيل، والكيمياء العملية. يجب أن تتم الموافقة على التصميم النهائي من قبل مهندس العملية أو السلامة أو الخزان المسؤول.
قائمة مراجعة RFQ لاختيار مقياس الضغط لنظام التغطية بالنيتروجين
يجب أن يتضمن طلب عرض الأسعار (RFQ) المفيد لـ اختيار مقياس الضغط لنظام التغطية بالنيتروجين المنتج المخزن، ونوع الخزان، وضغط التغطية الطبيعي، وإعدادات التنفيس والتفريغ، والتعرض المحتمل للتفريغ، وضغط إمداد النيتروجين بعد التنظيم، ودرجة حرارة البخار، وخطر المتكثفات، ومتطلبات المنطقة الخطرة، وحجم القرص، والحاجة إلى الدقة، وسن الوصلة، وموضع التركيب، والمواد الملامسة للوسيط، ومتطلبات الشهادات.
- اذكر ما إذا كان المقياس موجوداً في حيز بخار الخزان، أو مخرج المنظم، أو خط النيتروجين الرئيسي، أو خط التنفيس.
- قم بتوفير وحدة الضغط التي يتوقعها المشغلون: mbar أو inH2O أو mmH2O أو kPa أو psi أو مقياس مزدوج.
- تأكد مما إذا كانت الأبخرة جافة، أو رطبة، أو غنية بالمذيبات، أو مسببة للتآكل، أو لزجة، أو ملامسة للأغذية، أو حساسة للأكسجين.
- حدد ما إذا كان الجهاز مخصصاً للمراقبة المحلية فقط أو جزءاً من حلقة مراقبة مزودة بإنذار.
- أبقِ تنفيس الخزان، وتصنيف المنطقة الخطرة، وسلامة الأماكن المغلقة قيد مراجعة مهندس الموقع.
توفر شركة Manogauge، ومقرها في تشجيانغ، الصين، مقاييس كبسولية منخفضة الضغط، ومقاييس غشائية، وخيارات مقاييس ضغط من الفولاذ المقاوم للصدأ لمشاريع مصنعي المعدات الأصلية (OEM) والتصدير. يضمن الاختيار الجيد لمقياس الضغط لنظام التغطية بالنيتروجين بقاء المؤشر المحلي قابلاً للقراءة مع توضيح حدوده بشكل صريح.
النقاط الرئيسية
- ضغط التغطية بالنيتروجين هو عادة مؤشر لضغط منخفض في حيز البخار، وليس قراءة لضغط أسطوانة الإمداد.
- غالباً ما تكون المقاييس الكبسولية أو الغشائية أكثر قابلية للقراءة من مقاييس بوردون ذات النطاق العالي لخدمات الخزانات التي تقاس بـ mbar أو kPa.
- يدعم المقياس استكشاف الأعطال ولكنه لا يثبت صحة حجم التنفيس أو جودة التخميد أو صلاحية الجو للتنفس.
- يجب أن تتضمن طلبات عروض الأسعار (RFQ) ضغط الخزان، وإعدادات التنفيس، وكيمياء البخار، ونقطة التركيب، والمواد، وقيود السلامة.
