أدى التقدم السريع في الذكاء الاصطناعي (AI) والتعلم الآلي (ML) إلى طلب غير مسبوق على القدرة الحاسوبية، مما دفع كثافات رفوف الخوادم إلى آفاق جديدة. تكافح أنظمة التبريد الهوائي التقليدية لتبديد الحرارة الشديدة الناتجة عن وحدات معالجة الرسوميات (GPUs) الحديثة، مما يجعل التبريد السائل حلاً لا غنى عنه. يُدخل هذا التحول وحدات توزيع سائل التبريد (CDUs) المعقدة وحلقات التبريد المعقدة على مستوى الرف، حيث تصبح مراقبة ضغط التبريد السائل لمراكز البيانات الدقيقة أمرًا بالغ الأهمية. يعد الحفاظ على ضغط مستقر عبر هذه الأنظمة أمرًا حيويًا لكفاءة التشغيل، ومنع فترات التوقف المكلفة، وضمان طول عمر البنية التحتية الحيوية. تتعمق هذه المقالة في الجوانب العملية لتجهيز أنظمة التبريد المتقدمة هذه بالأجهزة.
لماذا أصبحت مراقبة ضغط التبريد السائل في مراكز بيانات الذكاء الاصطناعي مهمة الآن
تدفع عناقيد تدريب الذكاء الاصطناعي ورفوف الاستدلال كثافة القدرة إلى مستويات أعلى، لذلك تنتقل منشآت كثيرة من التبريد الهوائي إلى التبريد السائل المباشر للشرائح، أو المبادلات الحرارية للأبواب الخلفية، أو التبريد بالغمر، أو الأنظمة الهجينة. في هذه البنى، تصبح وحدة توزيع سائل التبريد (CDU) جزءًا من سلسلة الاعتمادية. ويساعد الضغط المستقر على التحقق من أن المضخات توفر التدفق، وأن الصفائح الباردة لا تعاني نقصًا في السائل، وأن مجمعات الرفوف متوازنة. ويوفر مقياس ضغط محلي بالقرب من وحدة CDU أو مجمع الرف فحصًا بصريًا سريعًا لفرق الصيانة، بينما يرسل مرسل الضغط بيانات مستمرة إلى أنظمة BMS أو DCIM أو PLC لإطلاق الإنذارات وتحليل الاتجاهات. وبالنسبة إلى المصدّرين وفرق المشتريات، تمثل هذه أيضًا مسألة مواصفات: يجب أن تتوافق الأداة مع كيمياء سائل التبريد، ومدى التشغيل، ولولب الوصلة، وموضع التركيب، ومتطلبات الوثائق قبل اعتمادها لمشروع مركز بيانات.
للاطلاع على الإرشادات الحرارية الحالية لمراكز البيانات، راجع سلسلة ASHRAE Datacom.

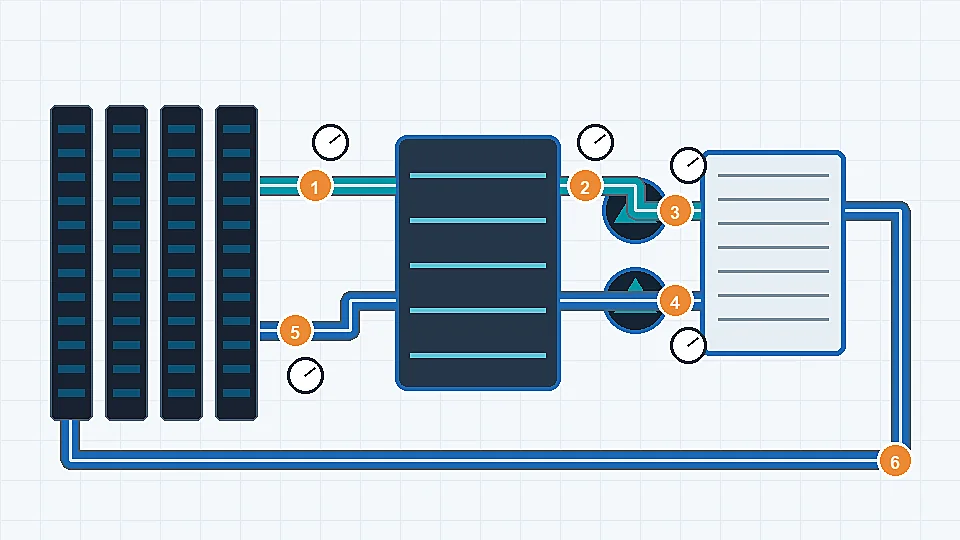

تصفح كتالوج مقاييس الضغطاستكشف أكثر من 143 نموذجاً من المقاييس الصناعية→موضع مقاييس الضغط في دوائر CDU والمضخات ومجمعات الرفوف

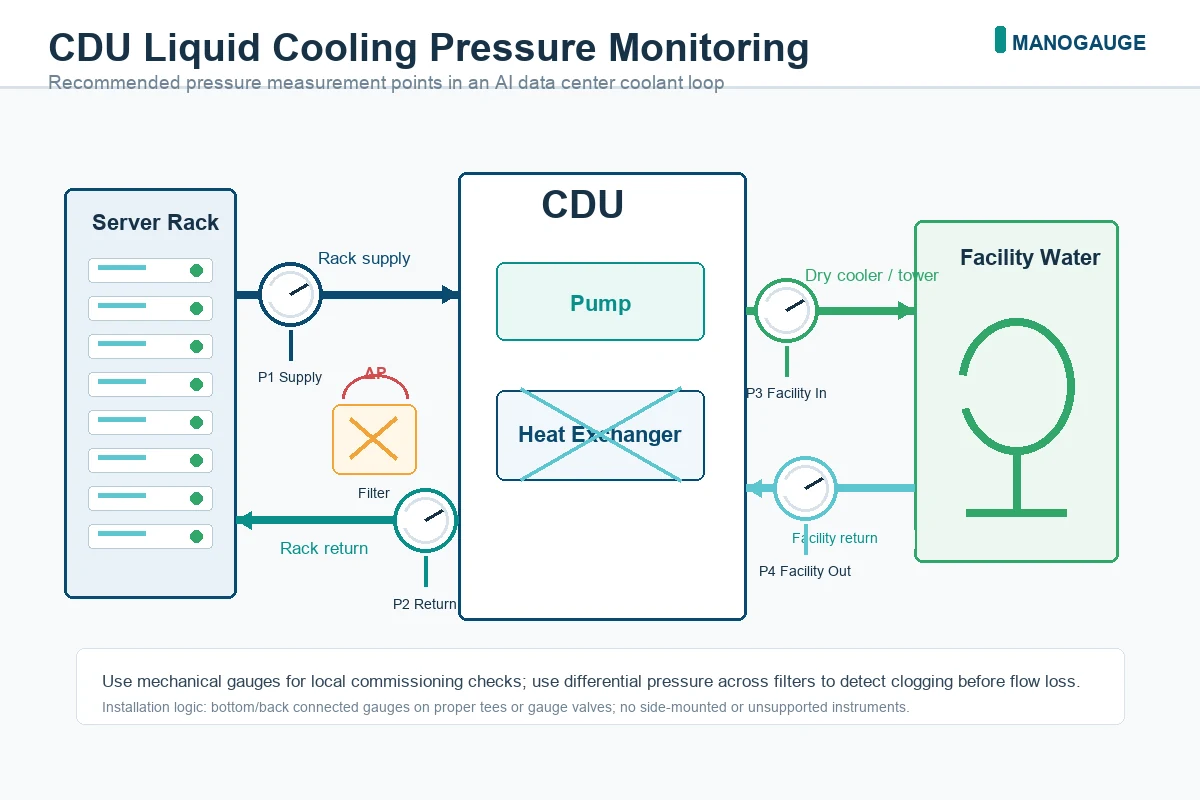

ينبغي تخطيط قياس الضغط حول السلوك الهيدروليكي لدائرة التبريد السائل. يؤكد ضغط التغذية في وحدة CDU ما إذا كانت المضخة توفر الرفع الكافي لصف الرفوف. ويساعد ضغط العودة على تحديد الضغط العكسي غير الطبيعي أو القيود. وتفيد مقاييس تصريف المضخة أثناء التشغيل الأولي، إذ يمكنها إظهار مؤشرات التجويف، أو الصمامات المسدودة، أو هبوط الضغط غير المتوقع قبل ضبط النظام الإلكتروني بالكامل. وتتيح نقاط مجمعات دخول الرف وخروجه للفنيين مقارنة المناطق والتحقق من حصول رف GPU محدد على تدفق مستقر. وفي الدوائر الحرجة، غالبًا ما يُستخدم مقياس ميكانيكي ومرسل معًا: يدعم المقياس الفحص المحلي، بينما يسجل المرسل الإنذارات والبيانات التاريخية.
ينبغي تحديد نقاط فارق ضغط المرشح بالاستناد إلى دليل اختيار مقياس الضغط التفاضلي.
اختيار مقاييس ومرسلات ضغط سائل التبريد لمراكز بيانات الذكاء الاصطناعي
يبدأ اختيار الأداة من سائل التبريد. تستخدم دوائر كثيرة في مراكز البيانات مخاليط الماء والغليكول، بينما تستخدم بعض التصاميم سوائل عازلة أو إضافات مملوكة. ويجب التحقق من توافق الأجزاء الملامسة للسائل، وموانع التسرب، ووصلات العملية مع السائل المحدد بدقة. وغالبًا ما تُفضّل الأجزاء الملامسة للسائل المصنوعة من الفولاذ المقاوم للصدأ لمقاومة التآكل، لكن ينبغي التحقق من الاختيار النهائي مع مورّد سائل التبريد ومصنّع الأداة. يجب على المشترين تحديد ضغط التشغيل الطبيعي، والضغط الأقصى، ودرجة الحرارة المتوقعة، والاهتزاز، وفئة الدقة، وحجم القرص، وإشارة الخرج، ونوع اللولب، وما إذا كانت سجلات المعايرة مطلوبة. وباعتبارها مصنعًا صينيًا لمقاييس الضغط، تستطيع Manogauge دعم مناقشات اختيار المقاييس الميكانيكية والرقمية وأجهزة الضغط، لكن يجب تأكيد المواصفات النهائية وفق تصميم وحدة CDU ودائرة الرف الفعلية للمشروع. وفي التوريد عبر الحدود، اطلب تأكيدًا خطيًا لمادة الأجزاء الملامسة للسائل، ووسم القرص، ومدى الضغط، ومعيار اللولب، وطريقة الفحص، وطريقة التغليف قبل اعتماد الإنتاج الكمي. ويساعد ذلك على تجنب عدم تطابق شائع، حيث يبدو المقياس مناسبًا في صورة الكتالوج، لكن الوصلة أو مانع التسرب أو مدى الضغط لا يتوافق مع مجمع CDU.
يعتمد توافق سائل التبريد على المادة الملامسة للسائل؛ قارن بين توافق الأجزاء الملامسة للسائل المصنوعة من الفولاذ المقاوم للصدأ 316L والنحاس الأصفر.
طلب عرض سعر مجانييرد مهندسونا خلال 24 ساعة→الحد الأقصى للضغط تحدده الصفيحة الباردة، وليس المضخة
من أخطاء المواصفات المتكررة في مشاريع التبريد المباشر للشرائح تحديد مقاييس الضغط ووسائل الحماية انطلاقًا من منحنى مضخة CDU. ففي دائرة تبريد تقنية، يحدّد الضغط المسموح به أضعف عنصر في الدائرة الثانوية، وهو عادة الصفيحة الباردة أو وصلات الفصل السريع أو الخرطوم المرن - وليس ما تستطيع المضخة إنتاجه مقابل نظام مغلق. لذلك يجب اختيار مدى المقياس، وتصنيف الضغط الزائد، وأي ترتيب لتخفيف الضغط وفق هذا الحد الأقصى.
أنشئ خريطة الضغط استنادًا إلى الوثائق لا إلى الافتراضات. لكل عنصر أدناه حد منشور في مكان ما ضمن وثائق CDU أو الصفيحة الباردة أو الرف، وينبغي أن تذكر مواصفة الأداة مصدر كل رقم.
| عنصر الدائرة | ما يحد الضغط هناك | مصدر الرقم | أثره على الأداة |
|---|---|---|---|
| الصفيحة الباردة | أقصى ضغط تشغيل للصفيحة وموانع تسربها | ورقة بيانات الصفيحة الباردة أو الخادم | عادةً أدنى حد في الدائرة؛ ويحدد نقطة ضبط الإنذار |
| وصلات الفصل السريع | ضغط العمل المقنن، والتصنيف عند الفصل | ورقة بيانات مصنّع الوصلة | حد على مستوى الرف يسهل إغفاله أثناء التحديث |
| مجمع الرف والخراطيم المرنة | تصنيف ضغط الخرطوم عند درجة حرارة التشغيل | أوراق بيانات الخرطوم والمجمع | تنخفض التصنيفات مع ارتفاع الحرارة؛ تحقق منها عند العودة الساخنة لا عند درجة الحرارة المحيطة |
| المضخة الثانوية لوحدة CDU | الرفع عند انسداد التصريف مع إغلاق جميع صمامات الرفوف | منحنى مضخة CDU في دليل CDU | يحدد أسوأ ضغط يجب أن يتحمله المقياس دون تلف |
| الرفع الساكن في التصاميم المرتفعة أو متعددة الطوابق | الارتفاع بين وحدة CDU وأعلى أو أدنى وصلة | رسم أنابيب المشروع | يغيّر نطاق التشغيل بالكامل؛ وهو مهم لاختيار المدى |
| المرشح أو المصفاة | ضغط انهيار العنصر عند أقصى فارق ضغط | ورقة بيانات عنصر المرشح | يحدد حد إنذار فارق الضغط، وليس نقطة ضبط التنظيف فقط |
| خزان التمدد وتخفيف الضغط | الضغط الابتدائي وإعداد تخفيف الضغط | دليل CDU وسجل التشغيل الأولي | يفسر نطاق الضغط الطبيعي ومقدار تغيره مع درجة الحرارة |
عندما لا يكون رقم ما منشورًا، اطلبه خطيًا قبل تثبيت الأداة. تصف الإرشادات العامة مثل سلسلة ASHRAE datacom ومراجع التصميم المفتوحة البنية، لكنها لا تتضمن حدود الضغط الخاصة بالصفيحة الباردة ووصلات الفصل في مشروعك، وهذه الحدود هي التي يجب أن يحترمها المقياس.
استخدام الضغط التفاضلي لاكتشاف تحميل المرشح وتقييد التدفق
تُعد مراقبة الضغط التفاضلي إحدى أكثر إشارات الصيانة فائدة في نظام التبريد السائل. فقد يبدو المرشح طبيعيًا من الخارج بينما يسبب تراكم الحطام تدريجيًا زيادة هبوط الضغط عبر العنصر. ويوفر مقياس أو مرسل الضغط التفاضلي عبر المرشح مؤشرًا قابلًا للقياس للتنظيف أو الاستبدال. ويمكن تطبيق الطريقة نفسها عبر المبادلات الحرارية أو مصافي سائل التبريد أو أجزاء مختارة من المجمع لاكتشاف الاتساخ وتقييد التدفق. وهذا مهم لمراكز بيانات الذكاء الاصطناعي، لأن سوء توزيع سائل التبريد قد يتحول سريعًا إلى خنق حراري أو إيقاف للمعدات أو نوافذ خدمة غير مخطط لها.
يمكن لفرق المنشآت مطابقة هذه المواقع مع ممارسات تصميم مراكز البيانات وفق BICSI 002.

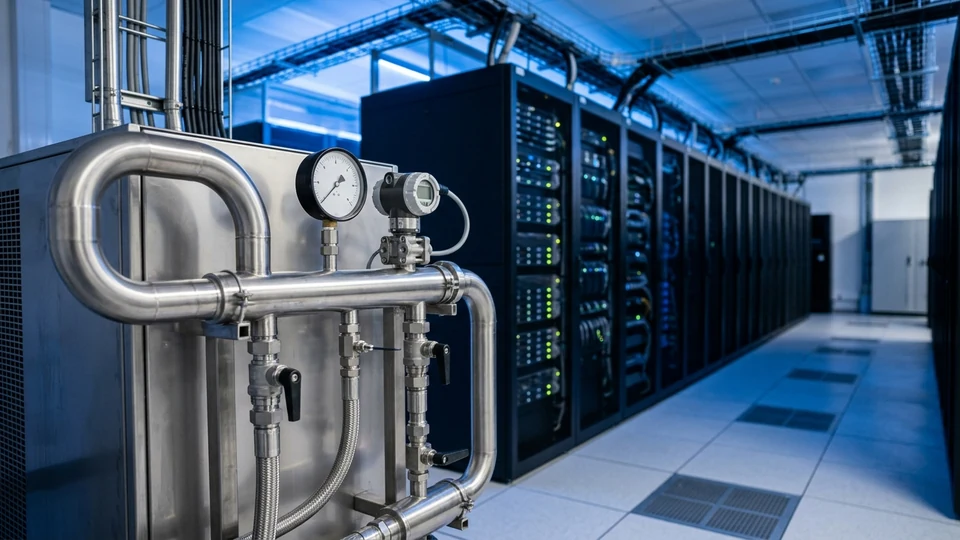

فحوصات تسرب اضمحلال الضغط ولماذا يجب تعويض خط الأساس حراريًا
دائرة التبريد السائل المغلقة هي حجم ثابت من سائل شبه غير قابل للانضغاط خلف جهاز تمدد، لذلك يستجيب ضغطها بقوة لـدرجة حرارة سائل التبريد. ولا يعني انخفاض ضغط الدائرة ليلًا بالضرورة حدوث تسرب؛ فقد تكون قد بردت ببساطة مع انخفاض حمل معدات تقنية المعلومات. إن تسجيل الضغط دون تسجيل درجة حرارة سائل التبريد في اللحظة نفسها يؤدي إلى إنذارات كاذبة وتسربات لا يتم اكتشافها.
تتمثل الطريقة العملية في إنشاء خط أساس معوّض: سجّل ضغط التغذية وضغط العودة ودرجة حرارة سائل التبريد معًا عند حالة حمل محددة، وقارن القراءات اللاحقة بالقراءة عند درجة الحرارة نفسها. فالانخفاض المتزامن مع انخفاض الحرارة هو انكماش حراري. أما الانخفاض عند ثبات درجة الحرارة، ومن دون إضافة مياه تعويضية، فهو تسرب محتمل ويبرر الفحص الفعلي.
| الملاحظة | السبب الأكثر احتمالًا | فحص التأكيد | ما لا تثبته |
|---|---|---|---|
| ينخفض الضغط وتنخفض درجة حرارة سائل التبريد معه | انكماش حراري بعد انخفاض الحمل | قارن بقراءة سابقة عند درجة الحرارة نفسها | أن الدائرة خالية من التسرب |
| ينخفض الضغط عند ثبات درجة الحرارة والحمل | تسرب محتمل أو فقدان الضغط الابتدائي لخزان التمدد | اعزل الأقسام؛ افحص الضغط الابتدائي للخزان؛ وأجرِ فحصًا باستخدام كشف التسرب | موضع التسرب؛ فاضمحلال الضغط لا يحدد الموقع |
| يرتفع الضغط عند ثبات درجة الحرارة | دخول الغاز أو تسرب صمام التعويض أو انسداد مسار التمدد | افحص عزل التعويض ونفّس النقاط العالية | أن التدفق كافٍ |
| يرتفع فارق ضغط المرشح بينما يظل ضغط التغذية مستقرًا | تحميل العنصر | قارن بفارق ضغط العنصر النظيف عند التدفق نفسه | نوع الملوث الذي يحمّل العنصر |
| ضغط التغذية طبيعي لكن أحد الرفوف يعمل بحرارة مرتفعة | سوء توزيع التدفق أو فرع مغلق جزئيًا | قارن قراءات مجمع دخول الرف وخروجه بين المناطق | حالة الصفيحة الباردة أو مشكلات الواجهة الحرارية |
الدقة مهمة بقدر أهمية الطريقة. فلا يستطيع القرص واسع المدى إظهار الاضمحلال الصغير الذي يجعل هذا الاختبار مفيدًا، لذلك ركّب مقياسًا يناسب امتداده نطاق التشغيل، أو خذ قراءة الاضمحلال من مرسل يسجله نظام BMS. وفوق كل ذلك، تعامل مع الاضمحلال باعتباره إشارة فحص أولي: فهو لا يحدد موقع التسرب، ولا يستطيع اكتشاف تسرب أصغر من أن يعوضه نظام التعويض بهدوء، ولا يغني عن كشف التسرب على مستوى الرفوف أو صواني التنقيط أو كابل كشف السوائل. وللجانب الميكانيكي من الحصول على قراءة موثوقة، راجع أفضل ممارسات تركيب مقياس الضغط ومقارنة اختيار مرسل الضغط مقابل مقياس الضغط.
قائمة فحص طلب عرض الأسعار للمشترين العالميين لمعدات تبريد مراكز البيانات
قبل إصدار طلب عرض أسعار لمراقبة ضغط التبريد السائل في مركز بيانات للذكاء الاصطناعي، ينبغي على المشترين تقديم نوع سائل التبريد، ومدى الضغط، ودرجة الحرارة القصوى، ولولب الوصلة، وقطر القرص المطلوب، وموضع التركيب، ومتطلبات الحماية من دخول الأجسام والسوائل، وإشارة الخرج، ومتطلبات الإنذار، والكمية. وإذا كان المشروع يتطلب تغليفًا للتصدير، أو علامة خاصة، أو وثائق معايرة، أو اعتماد عينات، أو تسليمًا مرحليًا، فينبغي ذكر ذلك مبكرًا. تجنب اختيار المقياس بناءً على المظهر فقط؛ فقد يكون نمط القرص نفسه غير مناسب إذا كانت المادة الملامسة للسائل أو مانع التسرب أو مدى الضغط أو اللولب غير صحيح. وفي مشاريع مراكز البيانات عالية الكثافة، يتمثل المسار الأكثر أمانًا في إرسال رسم CDU أو الأنابيب، وتأكيد مواصفة الأداة مع المصنّع، واختبار العينات حيثما أمكن، ثم اعتماد الإنتاج. كما ينبغي للمشترين الذين يخدمون أمريكا الشمالية أو أوروبا أو جنوب شرق آسيا أو الشرق الأوسط توضيح لغة الملصق، وعلامات الكراتين، وكمية قطع الغيار، وما إذا كانت الشحنة مخصصة للتركيب التجريبي أو لمخزون الصيانة طويل الأمد. وتحسن هذه التفاصيل دقة طلب عرض الأسعار وتجعل الصفحة مفيدة لمحركات البحث ومحركات الإجابة بالذكاء الاصطناعي التي تبحث عن معايير شراء محددة.
ينبغي أن تتبع فحوصات التشغيل الأولي والخدمة أفضل ممارسات تركيب مقياس الضغط.
للقراءة الرقمية المحلية أو خرج 4–20 mA في دوائر التبريد الدقيقة، تغطي صفحة مورّد مقاييس الضغط الرقمية من Manogauge طرزًا مزودة بخرج إنذار وشاشة قابلين للتهيئة.
النقاط الرئيسية
- ينبغي أن تغطي مراقبة ضغط التبريد السائل في مراكز بيانات الذكاء الاصطناعي تغذية وعودة CDU، وتصريف المضخة، ومجمعات الرفوف، والمرشحات، والمبادلات الحرارية.
- يأتي الحد الأقصى للضغط من أضعف عنصر في الدائرة الثانوية - عادة الصفيحة الباردة أو وصلة فصل سريع - وليس من منحنى مضخة CDU.
- توفر المقاييس الميكانيكية رؤية محلية أثناء التشغيل الأولي، بينما تقدم المرسلات إنذارات BMS وDCIM وبيانات الاتجاه والدقة اللازمة لفحوصات الاضمحلال.
- يحوّل الضغط التفاضلي عبر المرشحات والمبادلات الحرارية بيانات الضغط إلى مؤشر صيانة للانسداد والاتساخ وتقييد التدفق.
- الاضمحلال الضغطي إشارة فحص أولي تستند إلى خط أساس معوّض حراريًا؛ ولا تحدد موقع التسرب أو تحل محل كشف التسرب على مستوى الرفوف.
Related buyer pages
Digital pressure gauge supplierDigital gauges with fine resolution for CDU loops and low-pressure coolant circuits.
Stainless steel pressure gauge manufacturer316L wetted parts compatible with treated water and glycol coolant chemistry.
Bimetal thermometer manufacturerSupply and return coolant temperature points with thermowells on the same skid.
Related products
- Liquid-Filled Pressure Gauge - Radial (ZX-06-R) — 0–60 MPa
- Stainless Steel Pressure Gauge - Radial (ZX-01-R) — 0–100 MPa
قراءات ذات صلة
- دليل مراقبة مقياس ضغط برج التبريد
دليل مراقبة مقياس ضغط برج التبريد لحلقات مياه المكثف: نقاط القياس، الضغط التفاضلي للمصفاة، مرشحات التيار الجانبي، المواد، اختيار النطاق، وفحوصات طلبات عروض الأسعار.
- مراقبة ضغط محللات الهيدروجين الكهربائية
تتطلب مراقبة ضغط محلل الهيدروجين مقاييس ضغط ومرسلات وصمامات عزل ومنطق إنذار متوافقاً مع دوائر الهيدروجين والأكسجين والماء.
- مراقبة ضغط مضخات الحرارة الصناعية: اختيار مقياس الضغط
دليل لاختيار مقاييس الضغط والمرسلات وقياس فرق الضغط في مشاريع تحديث المضخات الحرارية الصناعية، مع المدى والمواد والتركيب.
- مقاييس الضغط الجافة مقابل المملوءة بالسائل: دليل فني
تعرف على الفروق الرئيسية بين مقاييس الضغط الجافة والمملوءة بالسائل. يغطي هذا الدليل الفني تخميد الاهتزازات، واختيار السائل، وأنماط الأعطال.
- اختيار مقياس الضغط الصحي للأغذية والأدوية
حسّن عمليتك باستخدام دليل اختيار مقياس الضغط الصحي من مانوجيج. تعرف على الامتثال لمعايير 3-A و EHEDG و FDA للتطبيقات الحيوية.
الأسئلة الشائعة
ما المقصود بمراقبة ضغط التبريد السائل في مراكز بيانات الذكاء الاصطناعي؟
تعني قياس الضغط عند خطوط تغذية وعودة CDU، وتصريف المضخة، ومجمعات الرفوف، والمرشحات، والمبادلات الحرارية، حتى يتمكن المشغلون من التحقق من استقرار التدفق واكتشاف القيود والاستجابة لمشكلات التسرب أو المضخة قبل تأثيرها في تبريد GPU.
أين ينبغي تركيب مقياس ضغط سائل التبريد في دائرة CDU؟
تشمل المواقع الشائعة مجمعات تغذية وعودة CDU، وتصريف المضخة، ومجمعات دخول الرف وخروجه، ونقاط الخدمة بالقرب من المرشحات أو المبادلات الحرارية. وينبغي أن يتبع الموقع النهائي رسم أنابيب CDU وسير عمل صيانة مركز البيانات.
هل ينبغي لمركز البيانات استخدام مقاييس ميكانيكية أم مرسلات ضغط؟
كلاهما مفيد. توفر المقاييس الميكانيكية تأكيدًا بصريًا محليًا أثناء التشغيل الأولي والصيانة، بينما ترسل مرسلات الضغط بيانات مستمرة إلى أنظمة BMS أو DCIM أو PLC أو الإنذار. وغالبًا ما تستخدم الدوائر الحرجة كليهما.
ما المادة الملامسة للسائل المناسبة لأجهزة ضغط التبريد السائل؟
تعتمد المادة الصحيحة على سائل التبريد. يُختار الفولاذ المقاوم للصدأ عادةً لمقاومة التآكل في أنظمة الماء والغليكول، لكن يجب تأكيد التوافق مع مورّد سائل التبريد ومصنّع الأداة، بما في ذلك مواد موانع التسرب واللوالب.
ما الذي ينبغي أن يدرجه المشترون من الخارج في طلب عرض أسعار لمقاييس دوائر التبريد؟
أدرج نوع سائل التبريد، ومدى الضغط، ودرجة الحرارة القصوى، ولولب الوصلة، وحجم القرص، والدقة، وإشارة الخرج عند الحاجة، ورسومات التركيب، ومتطلبات المعايرة أو الوثائق، والكمية، والتغليف، ومتطلبات العلامة التجارية، والجدول المستهدف للتسليم.
ما مدى الضغط الذي ينبغي أن يمتلكه مقياس دائرة CDU الثانوية؟
حدده انطلاقًا من الحد التصميمي للدائرة، لا من نقطة تشغيل المضخة. ويكون الحد عادةً أدنى تصنيف لعنصر في الدائرة الثانوية، وغالبًا الصفيحة الباردة أو وصلة الفصل السريع، بينما يمثل أسوأ ضغط ضغط المضخة عند انسداد التصريف مع إغلاق صمامات الرفوف. أضف الرفع الساكن في التصاميم المرتفعة أو متعددة الطوابق، ثم اختر امتدادًا يبقي التشغيل الطبيعي في منتصف القرص مع تغطية الحالة القصوى.
هل يستطيع مقياس الضغط اكتشاف تسرب في دائرة التبريد المباشر للشرائح؟
يمكنه ذلك كإشارة فحص أولي فقط، وبالاستناد إلى خط أساس معوّض حراريًا. يتغير ضغط الدائرة مع درجة حرارة سائل التبريد، لذلك قد يكون الانخفاض الليلي حراريًا وليس تسربًا. كما أن اضمحلال الضغط لا يحدد موقع التسرب ولا يكتشف تسربًا صغيرًا بما يكفي ليعوضه نظام التعويض؛ لذلك فهو مكمل لكشف التسرب على مستوى الرفوف وصواني التنقيط وكابل كشف السوائل وليس بديلًا عنها.
لماذا يتغير ضغط دائرة التبريد السائل ليلًا دون وجود تسرب؟
لأن الدائرة تمثل حجمًا مغلقًا من سائل شبه غير قابل للانضغاط خلف خزان تمدد. عندما ينخفض حمل معدات تقنية المعلومات، تنخفض درجة حرارة سائل التبريد، وينكمش السائل وينخفض الضغط؛ وعند عودة الحمل يرتفع الضغط مجددًا. سجّل درجة حرارة سائل التبريد إلى جانب الضغط، وقارن القراءات المأخوذة عند درجة الحرارة نفسها، وإلا فسيُفسر السلوك الحراري الطبيعي بسهولة على أنه عطل.
