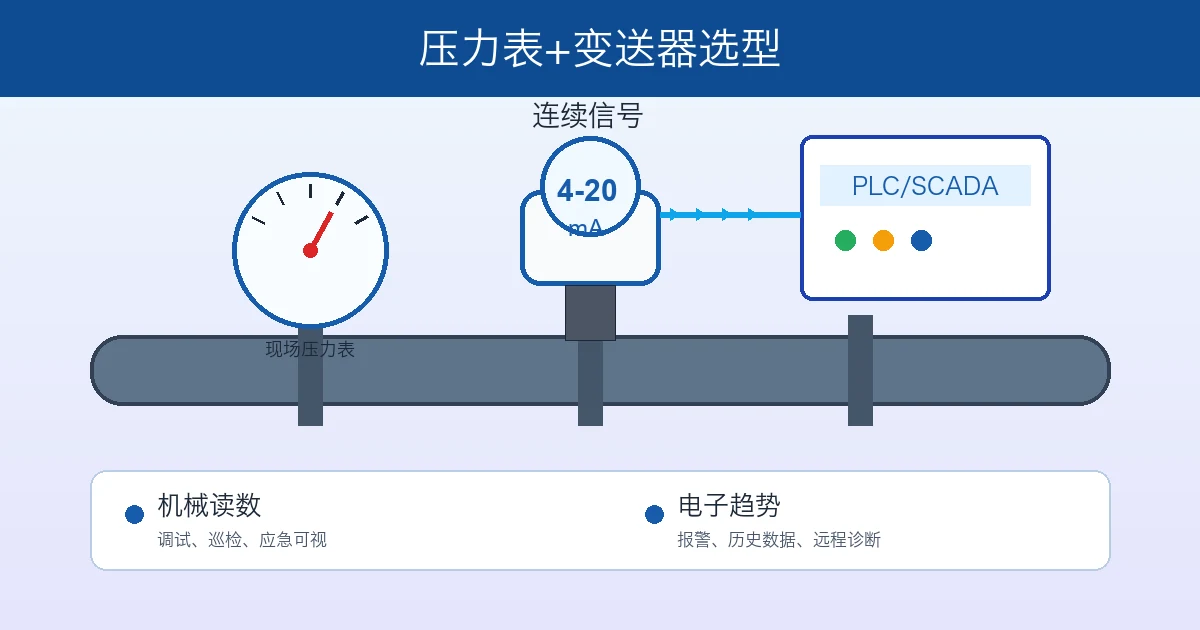

压力变送器与机械压力表选型，是一个实际的工业仪表配置问题：机械压力表提供现场可视读数，压力变送器则把工艺压力转换为 4-20 mA、HART 或数字信号，送入 PLC、SCADA 或历史数据库。在泵、压缩机、液压系统、水处理撬装和工艺管线上，正确答案通常不是二选一，而是明确两类仪表各自承担什么角色。
压力变送器能验证什么，压力表仍能验证什么
压力变送器与压力表的选型，应从测量任务出发，而不是从产品图片出发。压力变送器是一种电子式压力仪表：敏感元件将工艺压力转换为电信号，常见输出包括 4-20 mA、HART、0-10 V、RS-485 或现场总线。机械压力表则是一种现场指示仪表：波登管、膜片或膜盒元件发生位移，带动指针在表盘上指示压力，无需外部电源。
当压力值需要转化为数据，用于报警、联锁停机、泵组顺序控制、趋势记录、泄漏检测、过滤器维护或远程诊断时，压力变送器更具优势。当技术人员在调试、隔离、管线冲洗、维护交接或电源与信号故障期间需要立即进行现场确认时，压力表更为合适。专业的选型问题很少是“哪一种更现代”，而是“这台仪表要回答什么问题，以及读数错误会造成什么后果”。
查看机械压力表安装要点→测量原理：波登管、膜片元件与电子传感芯体
波登管压力表采用弹性弯曲管，内部压力升高时，管体趋于伸直。连杆和机芯将微小位移转换为指针转动。它结构坚固、读数直观，适用于多种工业压力范围，但含有运动部件，可能受到振动、脉动、超压和机械磨损影响。膜片压力表采用柔性膜片；当介质具有腐蚀性、黏稠性、易结晶或要求卫生级应用时，通常配合膜片密封使用。膜盒压力表则用于极低压力或差压指示。
压力变送器通常采用应变式、压阻式、电容式或陶瓷压力传感芯体。传感器输出经过电子调理、温度补偿和量程标定后形成最终信号。因此，压力变送器适用于连续监测，但也引入了机械压力表不具备的要求，包括供电、信号接线、接地、屏蔽、防护等级、电磁兼容性、回路电阻和控制系统量程换算。
对于工艺工程师而言，关键区别在于：压力表故障通常表现为指针跳动、零点偏移、表内起雾或机芯卡滞；压力变送器故障则可能表现为数值冻结、信号噪声、工程单位错误、PLC 量程换算错误，或引压管堵塞导致仪表持续输出稳定但错误的读数。

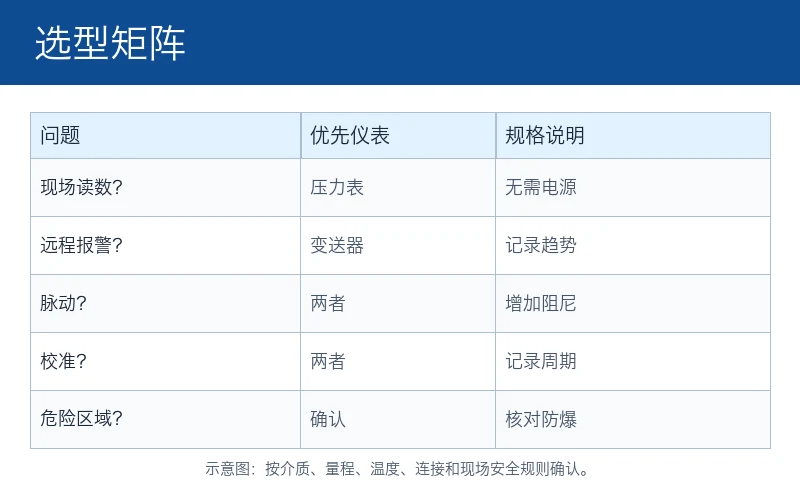

按应用场景进行压力变送器与压力表选型
对于简单的水、压缩空气或非关键公用工程管线，如果操作人员只需定期现场检查，机械压力表通常已经足够。对于自动化设备、批处理工艺、远程泵站、数据中心和涉及安全的工艺报警，通常需要压力变送器，因为压力值必须接入 PLC、SCADA、BMS 或历史数据库软件。
| 应用问题 | 优先考虑方案 | 技术原因 |
|---|---|---|
| 操作人员是否需要在无电状态下读数？ | 机械压力表 | 停机、挂牌锁定和手动放空期间，表盘仍可读。 |
| 系统是否需要报警、停机或趋势记录？ | 压力变送器 | 信号可被记录、比较并用于控制逻辑。 |
| 管线是否存在振动或压力脉动？ | 压力表配阻尼器；变送器选择合适响应速度 | 脉动可能损坏机芯，也可能造成电子信号噪声。 |
| 介质是否具有腐蚀性、黏稠性、易结晶或卫生级要求？ | 压力表或变送器配膜片密封 | 接液材质、填充液和可清洁性成为主要规格要求。 |
| 安装区域是否属于危险区域？ | 使用带电设备前确认防护方案 | 压力变送器可能需要 Ex、本安、隔离栅及接线审批。 |
有关机械安装细节，请参阅压力表安装最佳实践。对于过滤器、滤网和膜系统，请参考差压表选型指南。
提交压力表与变送器规格核对我们的工程师24小时内回复→信号类型、接线限制，以及 4-20 mA 仍然常用的原因
工业现场最常用的压力变送器输出是 4-20 mA。其广泛应用的原因在于，与简单的电压信号相比，电流信号对电缆长度和压降的适应性更好。4 mA 的活零点也有助于根据控制系统设计区分有效的低压力读数和回路断线。HART 可在模拟回路上叠加数字通信，使技术人员无需更换 4-20 mA 基础设施，即可读取仪表量程、阻尼、诊断信息或位号数据。0-10 V 等电压输出更常见于短距离设备控制柜。RS-485、Modbus 或现场总线输出常用于智能撬装设备或集成系统，但需要严格管理软件配置和地址分配。
信号选型属于技术规格问题，而不是目录偏好。采购方应明确回路供电、最大负载电阻、电缆长度、屏蔽接地、连接器类型、防护等级，以及信号在故障时应高报、低报还是保持最后值。在泵保护回路中，响应时间可能十分关键；在缓慢变化的储罐压力应用中，阻尼可能更有帮助。在液压机中，非常快速的信号可以捕捉压力尖峰，但如果没有规划采样和滤波，也可能因噪声使控制逻辑过载。
量程、超压、精度与温度影响必须综合评估
压力表量程和压力变送器量程范围经常确定得太晚。对于机械压力表，常用工程原则是让正常工作压力避开表盘的最低端和最高端；许多规格建议日常运行处于刻度中段，同时为短时压力波动留出余量。对于压力变送器，标定量程应匹配工艺的有效压力区间，同时传感器还必须能够承受最大工作压力、验证压力及可能出现的超压事件。
必须仔细理解精度表述。机械表盘式压力表可能以满量程百分比标注精度，而压力变送器可能分别规定参考精度、综合误差带、温度影响、长期稳定性和重复性。即使压力变送器的参考精度很有吸引力，如果环境温度变化、量程比压缩过度、引压管路设计不佳，或安装产生振动与热应力，现场实际误差仍可能更大。
校准要求与目录精度是两回事。应定义校准周期、验收容差、标准仪器不确定度，以及是否需要可溯源或认可机构证书。对于工业过程控制中使用的压力变送器，IEC 60770-1 规定了采用气动或电动模拟输出评估变送器性能的方法。对于模拟压力表及其附件，ASME B40.100 是北美地区的重要参考标准。关于压力溯源术语，可参考 NIST 压力与真空校准服务。外部参考：IEC 60770-1、ASME B40.100、NIST 压力/真空校准。
安装附件：阀门、阻尼器、冷凝弯、膜片密封与三阀组
专业的压力仪表选型必须包含仪表周边附件。隔离阀便于技术人员拆卸或校准压力表、压力变送器，而无需将整条管线泄压。排液阀或放空点有助于在维护前释放残余压力。对于往复泵、压缩机和液压系统，阻尼器或脉动阻尼器可保护压力表机芯并降低信号噪声。冷凝弯可通过形成冷凝水屏障，保护压力表免受高温蒸汽直接作用，但必须正确安装和充液。
膜片密封可将仪表与工艺介质隔离，适用于腐蚀性化学品、黏稠液体、易结晶介质、食品和制药工况、污水浆液，以及任何不应进入波登管或压力变送器接口的介质。膜片密封本身也带来额外规格变量，包括膜片材质、工艺连接、填充液、毛细管长度、环境温度、响应时间和真空适用性。
对于差压应用，应采用合适的三阀组、平衡阀和安全放空程序。两只独立压力表可以显示两个现场压力读数，但真正的差压仪表可直接显示压降；当过滤器堵塞或膜污染是维护判断变量时，它还能减少读数错误。
故障诊断：如何比较现场压力表与压力变送器读数

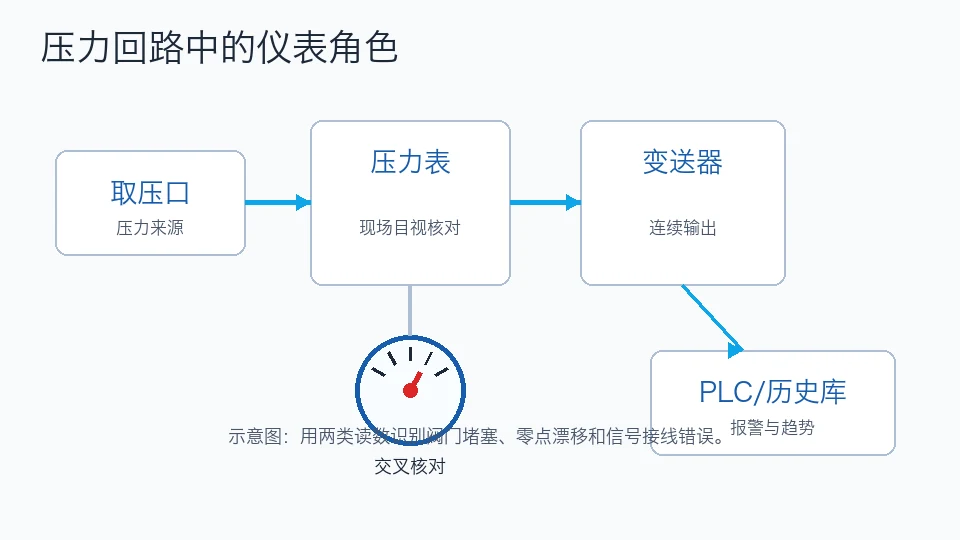

压力表与压力变送器配对使用的价值在于，两者读数不一致时可以帮助诊断故障。如果压力变送器报警偏高而现场压力表正常，应检查 PLC 量程换算、变送器零点、量程配置、引压管堵塞、管线冻结、隔离阀关闭以及接线噪声。如果压力表读数偏高而压力变送器正常，应检查两台仪表是否共用同一取压点、某个阀门是否关闭、压力表指针是否弯曲，或压力表是否受到超压损坏。
如果两个读数都不稳定，应排查真实的工艺脉动、泵汽蚀、调压器振荡、压缩机周期运行、液体管线中的气囊或水锤。如果两个读数都缓慢漂移，应检查温度变化、工艺污染、滞留空气、膜片密封填充液问题、阻尼器堵塞或校准漂移。在液压系统中，即使平均压力看似正常，短时压力尖峰也可能损坏压力表；此时规格可能需要增加限流器、充液压力表、数字峰值捕捉功能，或选用具有合适超压等级的压力变送器。
压力变送器与压力表选型无法证明什么
压力仪表可以提高过程可视性，但不能单独证明工艺安全。它们不能取代安全泄压阀、压力试验、停机联锁、危险区域分类、卫生验证、SIL 分析、操作规程或工程审批。如果引压管堵塞，压力变送器可能输出稳定但错误的数值。如果工艺接口被隔离，压力表仍可能显示正常。膜片密封虽然可以保护仪表，但如果毛细管和填充液选择不当，也会使响应速度变慢。
对于高压、高温、腐蚀性、氧气、氨气、氢气、食品级或爆炸性气氛工况，应根据实际现场条件确认接液材质、密封填充液、压力范围、清洁要求、电气防护和技术文件。Manogauge 可为浙江制造的 ISO 9001 压力表选型及相关仪表方案提供支持，但最终适用性必须由项目工程师、工厂安全负责人或工艺许可方批准。
相关选型资料：波登管、膜片还是膜盒：如何选择压力表元件及差压表选型：过滤器与静压指南。
压力表与压力变送器组合方案的实用 RFQ 询价清单
一份实用的 RFQ 询价文件，应在供应商报价前明确工艺条件。请包括介质、正常压力、最大压力、真空可能性、压力循环、工艺温度、环境温度、振动、脉动、安装位置、连接螺纹、接液材质、表壳材质、防护等级、输出信号、电源、进线方式、表盘单位、精度要求、校准文件、标识、包装及目的地市场。
对于压力表与压力变送器组合方案，还应明确两台仪表是否共用同一取压点、是否包含隔离阀、是否需要三阀组、压力变送器仅用于控制还是也用于监测，以及调试期间允许的读数差异。在压力变送器与压力表选型中，专业成果应是一条有文件记录的测量链：工艺取压点、隔离、保护附件、敏感元件、现场指示、电子信号、校准记录和维护规程。当测量要求超出标准产品范围时，Manogauge 的定制压力表制造商团队可按规格生产。
关键要点
- 机械压力表与压力变送器验证的对象不同：前者提供现场过程可视性，后者提供电子过程数据。
- 专业选型必须涵盖测量原理、信号输出、量程、超压、温度影响、校准文件和安装附件。
- 隔离阀、阻尼器、冷凝弯、膜片密封和三阀组等附件，往往决定仪表能否适应真实工况并长期运行。
- 压力表与压力变送器配对使用可辅助故障诊断：读数不一致可能源于量程换算、引压管堵塞、阀门状态、超压损坏或真实工艺不稳定。
- 压力变送器与压力表选型可以提高过程可视性，但不能取代泄压保护、验证、危险区域评估或工程审批。
相关采购页面
防爆压力表厂家用于 Zone 1/2 选型确认的危险区域压力表配置。
相关文章
- 316L 不锈钢与黄铜压力表：耐腐蚀选材指南
为您的应用选择正确的压力表接液材质。本文深入对比316L不锈钢和黄铜在酸、盐水、烃类及食品级流体中的性能，并解释PREN值、CIP/SIP兼容性及何时需升级至特种合金。
- A2L / R-454B 制冷剂压力表选型：热泵与 HVAC 维修场景
A2L / R-454B 制冷剂压力表选型指南，说明冷媒表组真实使用环境、PT 表核对、接口量程、内外链和 HVAC 维修流程。
- 氨制冷系统压力监测指南
氨制冷系统压力监测指南：面向冷库和食品工厂，说明压力表量程、材质、差压点、安装和安全边界。
常见问题
压力变送器与压力表的主要技术区别是什么？
压力表通过波登管或膜片等机械敏感元件提供现场直读指示。压力变送器则将压力转换为 4-20 mA、HART 或数字输出等电子信号，供控制系统使用。
什么时候应在同一条管线上同时安装压力表和压力变送器？
当操作人员需要现场确认，同时控制系统又需要报警、趋势记录或联锁时，应同时使用两者。泵出口、压缩机储气罐、液压撬装设备、锅炉辅助系统和远程供水系统通常都适合采用双仪表方案。
压力表和压力变送器应如何选择量程？
应明确正常压力、最大工作压力、可能的超压和压力循环。压力表不应长期运行在表盘两端；压力变送器量程应匹配有效工艺区间，同时通过传感器超压等级应对异常工况。
为什么 4-20 mA 压力变送器与压力表的读数可能不一致？
常见原因包括 PLC 量程换算错误、变送器零点漂移、引压管堵塞或冻结、隔离阀关闭、取压点不同、压力表指针损坏、阻尼器堵塞或真实压力脉动。
压力仪表应配套指定哪些附件？
应根据工艺要求指定隔离阀、排液或放空点、用于抑制脉动的阻尼器、用于蒸汽工况的冷凝弯、用于腐蚀性或卫生级介质的膜片密封，以及用于差压工况的三阀组。
压力仪表能否取代安全装置？
不能。压力仪表可以支持过程可视性和控制，但不能取代泄压阀、压力试验、联锁、危险区域评估、卫生验证或工程审批。
