工业与移动液压系统压力表选型指南：量程规划、阻尼保护设计及HFC/HFD阻燃液相容性深度技术解析 | Manogauge
2026-05-11
液压系统的高压、剧烈脉动以及复杂的工作介质对压力测量仪表提出了严苛要求。从工程机械的移动液压到工厂车间的重型压机，再到高压试验台，错误配置的压力表极易因压力尖峰、机械振动或化学腐蚀而过早失效。依据EN 837-1与ASME B40.100标准，系统剖析不同液压应用场景下的量程规划、抗震阻尼设计、波登管材质与各类阻燃液的相容性，以及接口与表盘选型的关键工程决策，是设备制造商与工厂工程师确保系统可靠性的核心环节。

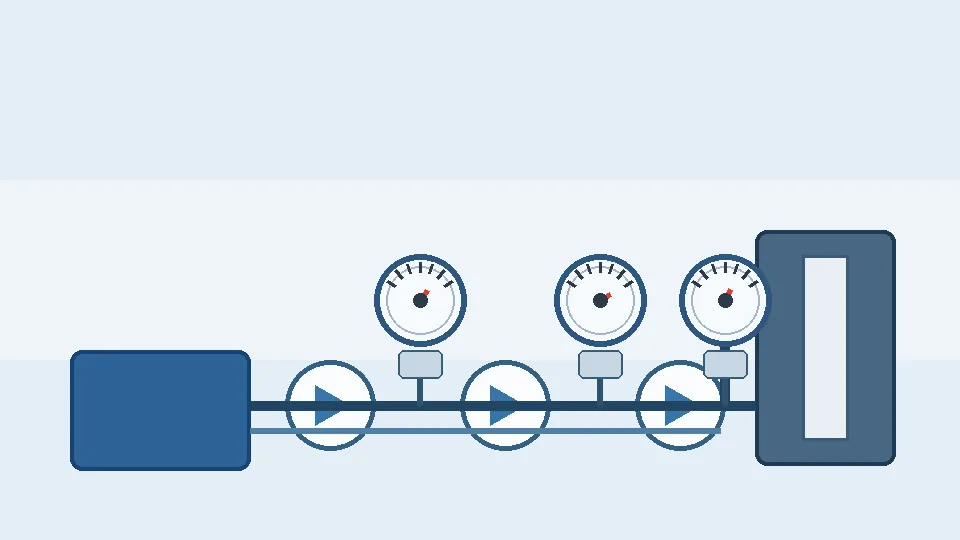

典型液压应用的量程规划与标准遵循
根据EN 837-1和ASME B40.100标准，液压系统压力表的满量程（FS）选择必须为系统最大工作压力留出足够的安全余量。在动态脉动负载下，持续工作压力不应超过满量程的65%；在静态负载下，不应超过75%。
- 移动液压（0–400 bar）： 挖掘机、装载机等工程机械通常在250至350 bar之间运行。考虑到频繁的负载突变，通常选用满量程为400 bar的仪表。
- 工业液压（0–600 bar）： 锻压机、注塑机等固定设备的工作压力常达到400至450 bar，选用600 bar量程可有效吸收系统换向阀动作产生的瞬态压力。
- 高压试验台（0–1000 bar）： 用于液压泵、阀门或软管的爆破与疲劳测试，要求仪表具备极高的抗过载能力，通常需配置1000 bar甚至更高量程的实心挡板安全型（Solid-front）压力表。
泵回路的动态冲击与液体填充抗震机制
在液压泵（如柱塞泵、齿轮泵）的出口回路中，流体脉动和机械振动是导致干式压力表机芯齿轮磨损和指针断裂的首要原因。为此，泵回路必须强制使用液体填充式压力表。
填充液通过流体动力学阻尼作用，有效抑制指针的剧烈抖动，使操作人员能够读取准确的平均压力值。同时，填充液为内部黄铜或不锈钢机芯提供持续润滑，防止齿轮因高频微动而产生疲劳磨损。
- 甘油（Glycerin 99.7%）： 工业液压的最常见选择，适用于
-20°C至+60°C的环境，阻尼效果极佳。
- 硅油（Silicone Oil）： 移动液压在严寒环境（低至
-40°C）或高温工况下的首选，其粘度随温度变化较小，且不会因长期紫外线照射而发黄。

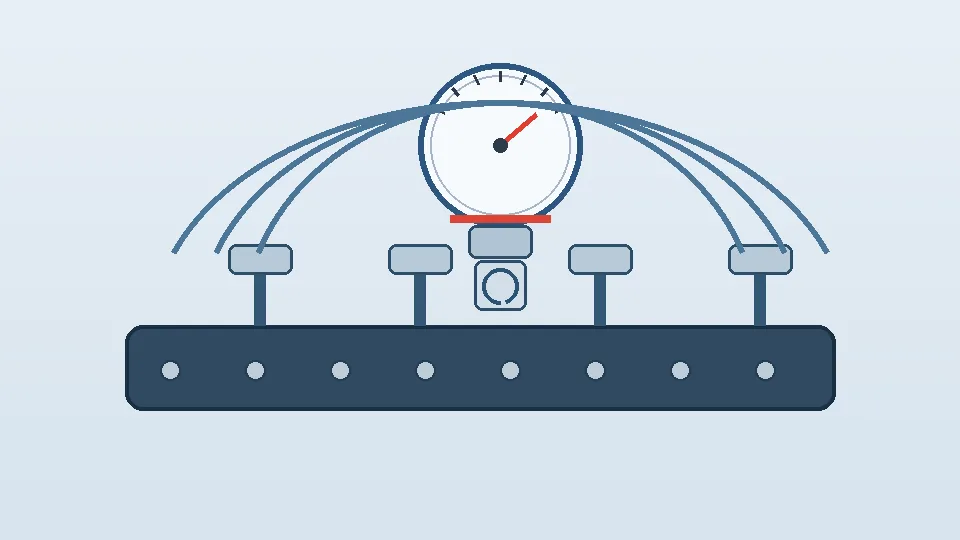

压力尖峰保护：节流螺钉 vs 烧结青铜阻尼器
液压系统在阀门快速关闭或油缸触底时，会产生持续数毫秒的破坏性压力尖峰（水锤效应），其峰值可达额定压力的2至3倍。仅靠表壳内的填充液无法防止波登管因瞬间超压而发生永久性塑性变形，必须在仪表接口处增加节流装置。
- 节流螺钉（Restrictor Screws）： 通常集成在压力表接口内部，孔径一般为
0.3 mm至0.6 mm。它能有效限制瞬态流量，削减压力波峰。其结构简单，不易被大颗粒杂质完全堵塞，是常规液压回路的标配。
- 烧结青铜阻尼器（Sintered Bronze Snubbers）： 利用多孔金属微观结构的迷宫效应，提供比单一节流孔更平滑的阻尼曲线，对极高频的破坏性尖峰具有卓越的吸收能力。但需注意，在污染度较高的液压油中，微孔极易堵塞，要求系统具有较高的过滤精度（如NAS 1638 7级以上）。
波登管材质与液压介质（矿物油及阻燃液）的相容性
波登管及接头材质必须与液压介质的化学特性严格匹配。常规矿物液压油（如HLP、HVLP）具有良好的润滑性和化学惰性，选用铜合金（如磷青铜波登管配合黄铜接头）即可满足要求，且具有成本优势。然而，在冶金、压铸或矿山等具有火灾隐患的场合，系统常使用难燃液压液（Fire-resistant fluids），这要求彻底改变材质选择：
- HFA（高水基液）与 HFC（水-乙二醇）： 含水量极高，会对铜合金产生严重的电化学腐蚀。必须选用
316L不锈钢波登管与接头。
- HFB（水包油乳化液）： 虽具有一定防腐性，但长期使用仍建议采用不锈钢材质以防乳化液破乳后的水相腐蚀。
- HFD（磷酸酯类无水合成液）： 具有极强的溶解性和腐蚀性。不仅要求内部测量元件采用
316L不锈钢，还必须确保压力表的外部密封件（如O型圈、泄压塞）采用氟橡胶（FKM/Viton）或三元乙丙橡胶（EPDM），严禁使用常规的丁腈橡胶（NBR）。
结构细节：背压排气、表盘尺寸与螺纹接口
在操作面板的集成与安装中，表盘尺寸、接口标准与表壳通气设计直接影响设备的人机工程与运行可靠性。
- 表盘与刻度： 移动液压空间受限，多采用
63 mm (2.5")表盘；工业液压控制柜面板则推荐100 mm (4")或160 mm (6")表盘以满足远距离读取需求。刻度建议采用bar/psi双刻度，以适应全球化OEM出口标准。
- 接口标准： 北美设备主要采用
SAE J514（带O型圈的直螺纹，如7/16-20 UNF）或NPT锥螺纹；欧洲及亚洲设备则广泛使用BSPP（G螺纹，如G1/4或G1/2），配合ISO 1179-2标准的弹性体密封圈（ED圈），其耐高压密封性能优于传统紫铜垫片。
- 背压与通气： 充液压力表在环境温度升高时，内部液体膨胀会导致表壳内产生背压，使指针产生零点偏移（对于低量程表尤为明显）。安装完成后，必须剪开或拨开表壳顶部的通气塞（Vent plug）以平衡内外压力。对于高压液压系统，强烈建议选用符合EN 837-1 S3安全等级的泄压后补（Blow-out back）结构，以防波登管破裂时伤及操作人员。
关键要点
- 动态液压回路的持续工作压力不应超过压力表满量程的65%，并应根据系统峰值预留充足的安全余量。
- 液压泵出口必须配置甘油或硅油填充式压力表，以润滑机芯并抑制高频机械振动与流体脉动。
- 应对极速压力尖峰时，应在仪表接口处加装0.3-0.6mm节流螺钉或烧结青铜阻尼器以保护波登管。
- 测量HFA/HFC水基阻燃液或HFD磷酸酯时，必须采用316L不锈钢测量元件及兼容的特种橡胶密封件。
- 高压系统面板安装应优先选择带泄压后盖的S3安全型压力表，并匹配SAE或BSPP高压密封接口。
