过滤系统差压表选型首先要回答一个工程问题：过滤器前后多少压降属于正常，压降升到什么程度才说明需要清洗、反冲洗或更换滤芯。
过滤系统中的差压表能够反映什么
过滤器差压表选型是根据滤芯、过滤器壳体、滤网或膜组件两端的压降，匹配合适差压仪表的过程。差压通常写作 ΔP 或 DP，指上游压力与下游压力之差。在过滤系统中，这一数值直接反映流体阻力，并不能直接测量污物质量或水质。

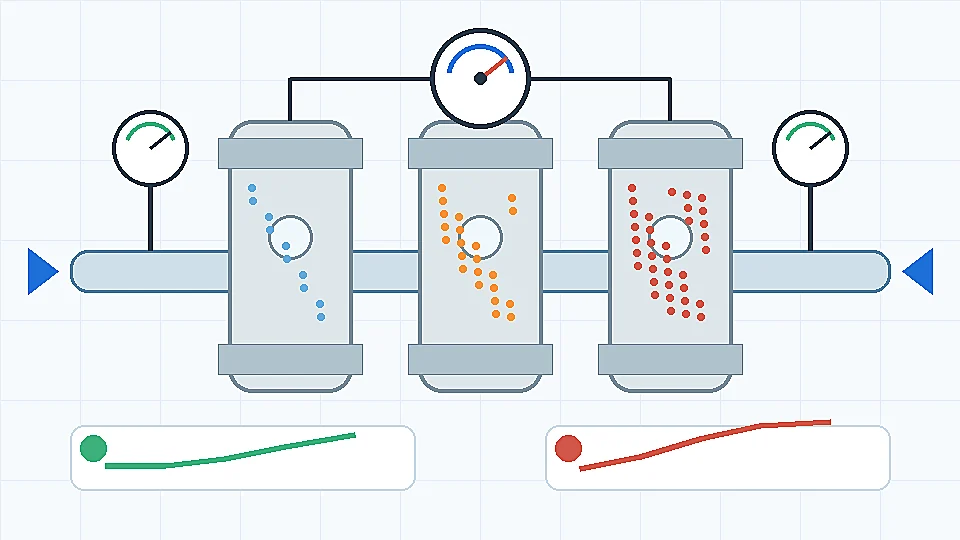

洁净滤芯、袋式过滤器或膜组件在确定的流量、黏度和温度下，会有正常压降。随着固体颗粒、生物膜、水垢或产品残留物不断积聚，在相同流量下通常需要更高压力，因此 DP 会升高。美国 EPA 发布的《膜过滤指导手册》定义了依赖压力关系的膜单元和运行概念，因此应将 DP 作为工艺记录的一部分，而不仅仅是现场表盘读数。
差压表本身不会决定维护时机。操作人员仍需结合流量、过滤器制造商限值、产品质量要求，以及设备投运或清洗后的现场基准读数进行判断。
浏览低量程压力表选项探索143+工业压力表型号→过滤器差压范围与报警选型表
过滤器差压表的量程应根据过滤器制造商提供的清洁压降和最大允许压降确定，而不能仅依据管路压力选型。
| 过滤工况 | 差压范围重点 | 仪表选项 | 需在 RFQ 中确认的数据 |
|---|---|---|---|
| 滤芯式或袋式过滤器 | 清洁 DP 至换滤 DP | 带可选开关触点的现场差压表 | 清洁 DP、换滤 DP、接口间距、接液材料 |
| 膜处理撬装系统 | 低差压趋势与污堵速率 | 差压变送器，或差压表加变送器 | 温度、化学清洗液、所需信号输出 |
| 压缩空气过滤器 | 干燥气体工况下的微小压力损失 | 低量程差压表 | 气体干燥度、连接方式、振动及盘装要求 |
从清洁基准、污堵限值和流量工况开始
在确定表盘量程前，应先明确三个数值：清洁压降、正常运行 DP，以及过滤器达到污堵状态时的最大允许 DP。这些数值必须对应具体流量工况。流量增加至两倍时，即使过滤器尚未负载，压降也可能显著升高，因此直接套用另一条管线的 DP 报警值可能导致误判。
| 选型输入 | 重要性 | RFQ 表述 |
|---|---|---|
| 正常流量下的清洁 ΔP | 建立投运基准 | 注明启动或清洗后洁净过滤器的 DP |
| 建议换滤或反冲洗 DP | 避免滤元承受过大应力及流量损失 | 如有规定，采用过滤器制造商限值 |
| 最大管路压力 | 保护表体和接口，而不仅是差压组件 | 分别列出静压和水压试验承压情况 |
| 介质温度和黏度 | 影响压降及材料相容性 | 提供正常运行和清洗循环工况 |
对于许多低压过滤应用，膜盒式或隔膜式差压设计可能比两只普通压力表更易读，因为有效 DP 范围可能只有几 kPa 或 mbar。对于高静压、低差压工况，应确认仪表是否同时满足两项压力等级要求。
根据过滤工况选择差压表类型
对于简单的水或空气过滤系统，如果操作人员能够保持一致的记录方式，可分别在上游和下游安装两只现场压力表。单只差压表更便于读取，因为它直接显示压力损失。过滤器只需要现场报警或触发反冲洗时，可选用差压开关。当工厂需要趋势记录、PLC 逻辑控制或远程维护看板时，优先选用差压变送器。

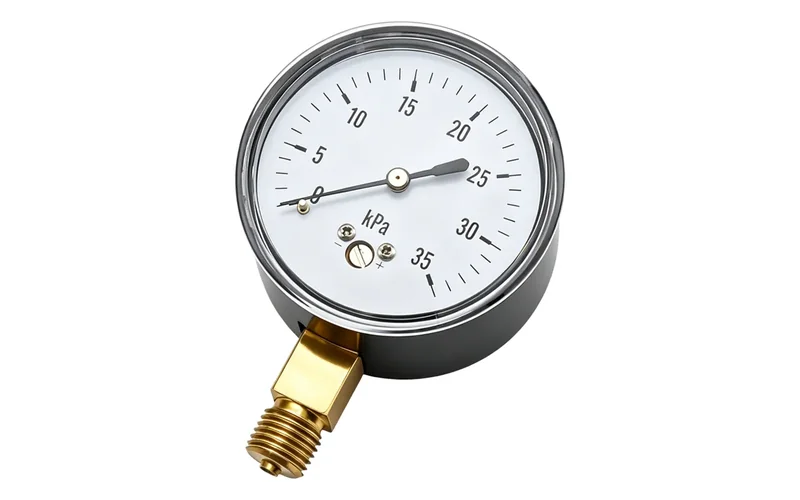

Manogauge 产品资料显示，ZX-07 膜盒式压力表提供双膜盒差压选项，DP 范围最高可达 0-60 kPa；ZX-05 隔膜压力表等隔膜式压力表则适用于低量程工况，此时工艺隔离方式和接液材料选择尤为重要。这些数据仅用于选型参考；最终型号、连接方式和压力等级必须与实际过滤器壳体及介质相匹配。
如果系统存在振动、脉动或阀门快速动作，在规定引压管和一次阀之前，还应查看脉动保护阻尼器选型。
索取过滤差压表 RFQ 清单我们的工程师24小时内回复→接液材料和接口与差压范围同样重要
过滤工况在纳入清洗化学品后，往往并不像表面看起来那么温和。冷却水可能含有氯化物、杀菌剂和缓蚀剂。食品饮料过滤器可能接触 CIP 碱液和热水。制药排气口及无菌过滤器可能要求卫生型接头和校准证据。化学过滤介质则可能含有溶剂、酸、浆料或易结晶介质。
应明确所有与介质接触部件的接液材料要求，包括工艺接口、隔膜或膜盒、密封件、阀组和引压管。黄铜可能适用于温和空气或洁净水，而腐蚀性、卫生型或高黏度工况可能需要 304 或 316L 不锈钢、PTFE 密封件、卫生卡箍连接或隔离膜片密封。不能仅凭压力范围判断材料相容性。
接口布局也会影响维护。两条独立引压管在条件允许时应保持等长，并在需要的位置设置排液或排气点，同时配置隔离阀，以便仪表调零或拆卸。直装式差压表可减少引压管，但可能使表盘更难读取，或使仪表暴露于振动环境中。
差压无法证明什么
高 DP 通常表示流动受阻，但仅凭这一数值无法确定具体原因。原因可能是滤材负载、下游阀关闭、滤元等级错误、流量过大、黏度过高、气阻、冷凝水冻结、引压管堵塞或仪表损坏。低 DP 也不一定表示过滤器状态良好；它还可能意味着存在旁通流、滤材破损、缺少滤元、流量过低或排放通道开启。
对于膜过滤系统，必须结合跨膜压差、通量、温度修正、清洗记录和完整性测试解读 DP。对于制药级除菌过滤，压力仪表有助于理解工艺状态，但不能替代经过验证的过滤器完整性测试、生物负载控制或质量放行要求。
这一边界在采购中十分重要。应要求供应商提供能够在实际工厂环境中承受并准确显示所需 DP 的差压表，但除非有独立的验证测试方法和工艺负责人参与，否则不应要求仪表供应商对过滤性能进行认证。
过滤器差压表选型 RFQ 清单
一份实用的 RFQ 应包括介质、悬浮固体或产品残留物、过滤器类型、清洁 DP、污堵过滤器 DP 限值、正常流量、最大流量、管路静压、工艺温度、清洗温度、相关黏度、螺纹或法兰连接、安装方向、振动、户外或冲洗暴露环境、所需精度、表盘尺寸、表壳材料、接液材料、充液、报警或变送器要求，以及校准证书需求。
对于出口采购，应将已确认的产品数据与假设条件分开。Manogauge 是一家位于中国浙江、具备 ISO 9001 质量管理体系和压力表出口经验的制造商，但材料证书、CE 声明、特殊清洗、卫生级表面处理、校准报告和贴牌文件，都应在 RFQ 中明确提出。合理的过滤器差压表选型应先依据过滤器制造商限值，再确认仪表能否在实际工厂环境中可靠读取这些限值。
如何将清洁侧和污染侧压力、过滤器更换阈值、流量依赖性、堵塞和旁路防护转化为采购规格
实用的规格应从工艺条件而非目录名称入手。记录正常工作值、可信的最小值和最大值、异常工况、介质成分、工艺温度以及仪表的安装方式。然后明确操作人员需要看到的内容：稳定的现场指示、峰值、差压、开关点，或需要与经校准的基准值进行比较的数值。这一区分很重要，因为即使压力表机械精度合格，当其测量元件、接口或响应特性不适合安装条件时，仍可能无法使用。
应将持续存在的预期工况与短时事件分开考虑。对于清洁侧和污染侧压力、过滤器更换阈值、流量依赖性、堵塞和旁路防护，短时事件可能比平均读数更重要，但不应简单地通过选择更大量程来处理。量程过大将降低读数分辨率，并可能增大工作点处的误差。相反，量程过窄会使测量元件反复承受过载。记录预期循环、允许的超压，以及启动、停机和清洗期间所需的指示值。如果这些数值无法获得，最终量程必须由现场工程人员决定。
安装细节与压力表本体同样重要。确认取压点是否受到振动、脉动、水锤、热冲击、冷凝、冲洗或腐蚀性气氛的影响。在安全维护需要时，应设置隔离阀；只有在充分了解其对响应和校准的影响后，才考虑使用压力表旋塞、虹吸管、缓冲器、隔膜密封或远程安装。连接螺纹必须与配对部件匹配；NPT、BSP/G 和公制螺纹并不会因为公称尺寸相近就可以互换。切勿强行连接不匹配的螺纹，也不要用密封剂来弥补标准错误。
在发布采购要求前，应索取工作实际需要的资料：尺寸图、接液材料声明、精度说明、校准方法、压力试验要求以及包装或清洁说明。不要用索取证书替代对工艺化学性质或危险分类的核查。标准和客户规格可能规定结构、试验或文件要求，但并不能自动证明仪表适用于所有浓度、温度或清洗周期。负责工程师应将仪表数据表与 P&ID、阀门配置及维护规程进行核对。
调试应建立基准数据。在工艺处于已知状态时，记录压力表指示、参考读数、温度、泵或压缩机状态以及指针是否摆动。系统达到正常负荷后，以及受控停机后，应再次检查。零点漂移、响应缓慢、引压通道堵塞或指针异常平静，都可能是故障信号，而非性能良好的证明。趋势记录还能提高后续更换决策的可靠性，因为下一台仪表可以根据实际运行情况进行规格确定，而不是依赖笼统的目录假设。
对于清洁侧和污染侧压力、过滤器更换阈值、流量依赖性、堵塞和旁路防护，实际结论是选择完整的测量链：测量元件、接液材料、量程、精度、连接方式、安装方式、防护附件和文件资料。本页产品照片展示的是作为参考的真实 Manogauge 压力表结构；这并不能证明相同配置适用于所有介质或压力。采购前，应根据当前数据表确认最终型号、尺寸及可选配置。
审查说明：将已发布数值视为工程审查框架，而非通用批准依据。最终选择应根据当前 Manogauge 数据表、项目 P&ID 及现场风险评估进行核查。应将任何偏差、附件设定值和检查周期记录在维护文件中，避免仅凭照片选择替换压力表。
关键要点
- 将清洁 DP、污堵过滤器 DP 和流量一并明确。
- 将静压额定值与差压范围分开确认。
- 针对清洗化学品使用材料相容性数据，而不仅依据工艺介质判断。
- 将 DP 作为维护指标，而不是过滤质量的证明。
相关采购页面
隔膜压力表厂家隔离差压元件，避免污堵、纤维和腐蚀性过滤介质影响。
数字压力表供应商以精确差压阈值判断换芯时可选数字显示方案。
卫生级压力表厂家无菌和食品级过滤系统的卡箍差压测点。
相关文章
- 洁净室压差监测：10-15 Pa 压差梯度与报警设置
洁净室压差监测要点：相邻洁净级别之间 10-15 Pa 的压差梯度、气闸与 HEPA 测点、微差压表量程选择、报警限值与校准记录。
- 差压表选型指南
掌握工业应用中差压表的选型。本指南涵盖了操作原理、规格、材料和安装，以实现最佳性能。
- 冷冻水差压监测：HVAC 系统选表指南
冷冻水差压监测指南：说明暖通机房中压力表和差压变送器的测点布置、量程选择，以及读数不能证明的边界。
- 区域供热压力表：量程与温度选型指南
集中供热换热站压力表选型：一次侧与二次侧量程如何区分、过滤器差压测点、热水温度上限，以及虹吸管（冷凝弯）的配置要点。
- 氧气压力表选型：洁净与安全使用要点
氧气压力表选型指南：覆盖氧气清洁工况的禁油处理、材质、量程、干式外壳、包装、安装和 RFQ 检查。
常见问题
过滤器差压表应选择什么量程？
应从过滤器制造商提供的清洁压降，以及指定流量下建议的换滤或反冲洗压降开始。选择能够清晰显示正常运行区域，同时覆盖污堵过滤器限值的量程。
两只压力表可以替代一只差压表吗？
可以用于人工检查，但前提是两只压力表精度可靠、安装在等效测点，并保持一致的记录方式。单只差压表通常更易读取，因为它直接显示压力损失。
高差压是否一定意味着过滤器脏了？
不一定。高 DP 也可能由流量过大、黏度过高、下游阀关闭、引压管堵塞或仪表故障造成。更换滤元前，应确认流量、阀门位置和基准读数。
过滤器差压表接液部件常用哪些材料？
温和空气或洁净水可能适用黄铜，而冷却水、化学过滤、食品 CIP 或卫生型工况可能需要 304/316L 不锈钢、PTFE 密封件、卫生型连接或隔膜隔离。
过滤器差压表 RFQ 中应列出哪些信息？
应列出介质、过滤器类型、清洁 DP、污堵 DP 限值、流量、管路静压、温度、清洗循环、连接方式、安装方式、振动、材料、精度、报警或变送器输出，以及校准要求。
