冷却塔压力表监测指南

冷却塔压力表监测可以把开放式冷凝水回路从“看不见的水力系统”变成可读、可对比的运行点。在暖通中央机房、工艺冷却撬装、数据中心和工厂中，泵、过滤器、旁滤系统、换热器和冷却塔立管周边的压力表，可帮助操作人员在温度报警之前发现堵塞、低流量、泵异常和异常压降。

为什么冷却塔压力表监测很重要

冷却塔压力表监测是指在通过蒸发式冷却塔散热的冷凝水系统中，测量就地压力和压差。该类回路通常在冷却塔处与空气接触，容易进入漂浮杂质、生物膜、腐蚀产物、水垢和水处理药剂。这些因素会先改变水力阻力，而不一定马上表现为泄漏或泵故障。

美国能源部关于 冷却塔旁滤系统 的指南说明，自动反冲洗过滤器可在压差超过阈值时动作。这正是压力仪表在此类系统中的价值：为维护团队提供一个简单、可记录的数值，用于判断污堵、过滤器负荷和清洗时机。

浏览不锈钢压力表探索143+工业压力表型号→

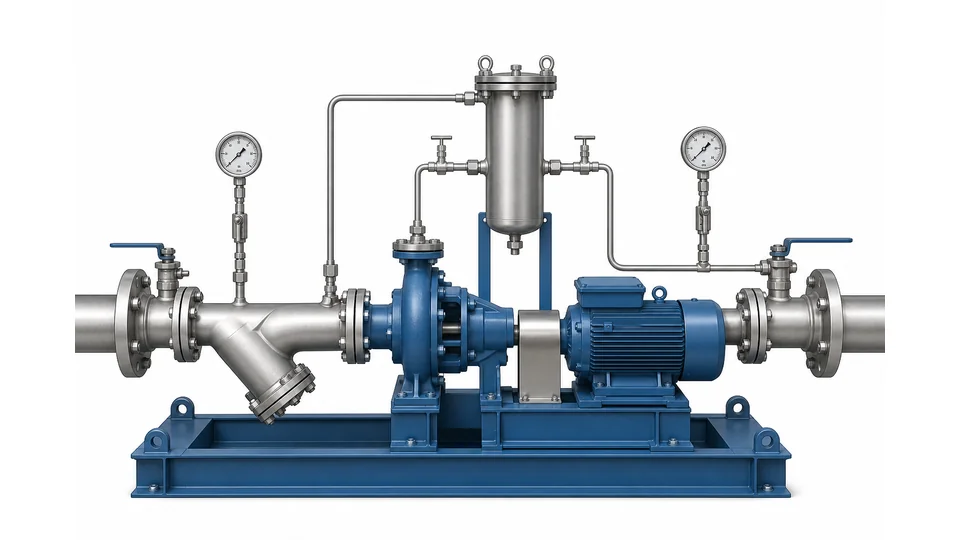

冷凝水回路应布置哪些压力点

不要只在泵出口装一个压力表，而应先画出压力点地图。常用位置包括泵入口、泵出口、Y 型过滤器入口和出口、旁滤设备入口和出口、冷水机组冷凝器入口和出口、板式换热器接口、冷却塔立管以及补水或旁通支路。每个关键位置的就地压力表，都能帮助操作人员把当前读数与清洗后的基准值进行比较。

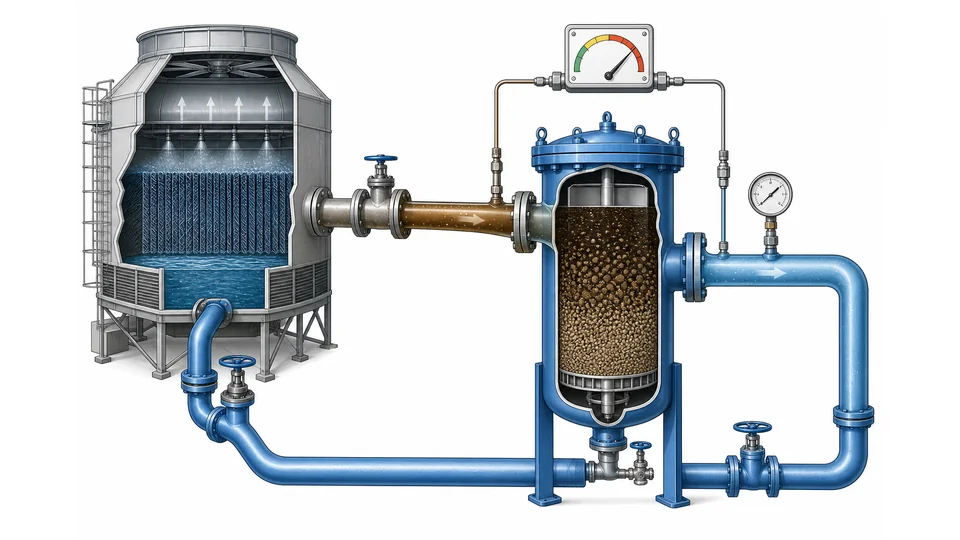

过滤器和 Y 型过滤器应关注差压

差压是两个压力点之间的压力差。清洁的 Y 型过滤器、滤芯或旁滤设备，在相同流量下压降应接近调试基准值。随着杂质、生物膜或水垢累积，相同流量需要更高压力，差压会升高。因此，差压是判断清洗或反冲洗时机的简单早期信号。

对于人工巡检系统，如果操作人员能稳定记录，成对压力表就足够使用。对于自动过滤器，可用差压开关或差压变送器触发反冲洗、报警或维护复核。设定值应来自过滤器厂家资料和现场调试数据，不能简单套用其他工厂的通用数字。

申请冷却水压力表规格审核我们的工程师24小时内回复→

首先确定回路基准：大多数现场忽略的压差记录表和流量校正

只有与在已知流量下记录的清洁基准进行比较时，压差读数才能成为维护决策的依据。大多数冷凝水回路在可变流量下运行，因此比较在不同日期获取的两个原始压差读数可能会产生误导：在较高流量下的较高压差可能完全正常，而在较低流量下的平稳压差可能掩盖了实际的污垢问题。

在湍流状态下，通过篮式过滤器或清洁滤芯时，压降大致与流量的平方成正比。这提供了一种简单的现场校正方法，可在判断读数前应用。

计算示例。调试时，旁流过滤器的基准压差在 100% 设计流量下为 0.30 bar。如今，设备以大约 80% 的流量运行一台泵，压力表读数为 0.42 bar。校正至设计流量：0.42 × (100 ÷ 80)² = 0.42 × 1.56 ≈ 0.66 bar。未经校正的读数看起来像是上升了 40%，可能会被记录为观察项。校正后，该值是清洁基准的两倍多，这足以做出清洁决策。

平方定律是一个近似值。它适用于过滤器、滤篮和轻度负载的介质，但重度负载的滤筒或已形成的滤饼的行为更接近线性关系，因此，只要过滤器制造商提供了清洁滤芯的压差曲线，就应使用该曲线。如果现场没有流量测量，至少应记录泵的转速、阀门位置以及运行的泵的数量，以便操作状态具有可比性。

每次都在相同的压力表上读取相同的测点。将 0-10 bar 的表盘换成 0-4 bar 的表盘，在过滤器状况改变之前，读数的分辨率就已经改变了，而基于混合仪表建立的记录并不能反映趋势。

按冷却水工况选择材质、量程和阻尼

冷却塔水不是干净饮用水，可能含有杀菌剂、缓蚀剂、氯离子、硬度成分、悬浮物和生物残留。黄铜接液件可用于温和楼宇水系统，但许多工业冷凝水回路更倾向于 304 或 316L 不锈钢接液件，以提高对水处理药剂和腐蚀产物的适应性。若涉及海水、高氯、强清洗药剂或特殊药剂，必须由水处理专业人员确认材质兼容性。

量程选择应让正常工作压力落在表盘中间区域，同时覆盖泵启动、阀门节流和过滤器变脏后的压力变化。在振动明显的泵房，可参考 充液压力表、远传安装、毛细管或阻尼器以改善读数稳定性。室外冷却塔管道还应考虑雨水、紫外线和冲洗维护对外壳与表窗的影响。

冷凝水测点的量程、超压裕量和表盘尺寸

冷凝水回路的量程选择必须适应三种状态，而不仅仅是一种：正常运行、启动或在阀门关闭时的闭死点运行，以及过滤器重度负载。决定性数值通常是泵的关死扬程，而不是正常的排出压力，因为在清洗过滤器时关闭排出阀门会将关死压力施加到压力表上，而没有流量来缓解它。

通常引用的 EN 837-2 指南中的选择规则是，将稳定的工作读数保持在满量程的大约 25% 到 75% 之间，在负载波动的情况下更接近 25-65%。请确认适用于您采购规范的条款和版本；下面的计算显示了该规则在泵房中的应用情况。

计算示例。正常排出压力为 3.5 bar，关死扬程约为 4.6 bar，泵处有明显脉动。一个 0-6 bar 的表盘将正常运行读数置于量程的 58%，关死扬程为 77%——这是可行的。一个 0-4 bar 的表盘看起来更精确，但每次关闭排出阀时，指针都会被打到满量程之外。一个 0-10 bar 的表盘将读数保持在 35%，并有足够的裕量，但在 63 mm 的表盘上，刻度间隔变得太粗，无法看清记录所依赖的 0.2 bar 过滤器趋势。

表盘尺寸取决于读取距离，而不是管道尺寸：从几米外的人行道上读取的压力表需要比在泵旁伸手可及处读取的压力表更大的表盘。压力表表盘尺寸选择指南和压力表量程计算指南阐述了完整的方法，包括超压和脉动余量。

边界：压力不能替代水处理和流量核实

压力读数很有价值，但不能单独证明水质、生物控制、换热性能或军团菌风险管理合格。压降正常时，水化学仍可能失控；压降升高时，也不能仅凭压力判断原因是结垢、生物膜、泥沙、铁锈还是阀门卡滞。

压力数据应与流量、温差、逼近温度、电导率、排污记录、加药记录、水盘检查、振动和维护历史一起判断。高压、化学清洗和屋顶检修还需要现场安全评估。冷却塔压力表监测应被视为诊断层，而不是替代水处理和机械设计决策的工具。

冷却塔压力仪表 RFQ 清单

RFQ 应说明介质、水处理药剂、已知氯离子水平、正常压力、最高压力、泵关死压力、预期差压范围、过程温度、环境温度、螺纹或法兰连接、安装方向、振动、室外暴露、所需精度、接液材质、外壳材质、是否充液、防护等级以及是否需要校准证书。

可参考站内资料：适用于冷却水的全不锈钢压力表、泵房振动工况用充液压力表以及脉动保护阻尼器选型。实用的冷却塔压力表监测方案应在清洗后建立基准读数，再用压力和差压趋势判断真正需要维护的位置。

相关指南: 冷冻水差压监测指南 · 冷水机组冷媒压力表选型指南 · 离心泵压力表选型指南 · AI 数据中心液冷压力监测

关键要点

• 冷凝水回路在冷却塔处与空气接触，因此会积聚碎屑、生物生长物、水垢和处理化学品，这些首先表现为压降上升。
• 只有与已知流量下的清洁基准进行比较，压差读数才有意义；在决定是否清洗之前，应将压差校正到基准流量（大致为平方定律关系）。
• 根据关死扬程而非工作压力来确定冷凝器泵压力表的尺寸，并对任何用于计算压差的成对压力表使用匹配的量程和精度等级。
• 压降无法确定结垢的原因，也无法证明水质、传热性能或军团菌控制情况；正常的压力可能与不良的化学状况并存。

相关采购页面

不锈钢压力表厂家

开式循环水、杀菌加药和户外暴露环境需不锈钢外壳与接液件。

耐震充液压力表供应商

冷凝水泵和过滤撬块的持续振动点位。

双金属温度计厂家

冷却塔供回水温度测点，可匹配插深与杆长。

相关文章

• AI 数据中心液冷压力监测

  AI 数据中心液冷压力监测可用于核对 CDU 供回液压力、机柜歧管平衡、泄漏风险和过滤器堵塞趋势。本文说明高密度 AI 液冷回路中压力表、差压表和压力变送器的选型要点。

• 工业热泵压力监测：压力表选型要点

  工业热泵压力监测指南，覆盖改造项目中的压力表、压力变送器、差压监测、量程、材质、安装点和调试检查。

• 冷冻水差压监测：HVAC 系统选表指南

  冷冻水差压监测指南：说明暖通机房中压力表和差压变送器的测点布置、量程选择，以及读数不能证明的边界。

• 氢能电解槽压力监测：压力表与变送器选型

  氢能电解槽压力监测需要针对氢气、氧气和水路选择兼容的压力表、变送器、隔离阀和报警逻辑。

• 纸浆造纸压力表：材质选择与堵塞防护

  浆料、白水、蒸汽与涂布管线的压力表选型：纤维为何堵塞表接口、何时需要隔膜密封压力表，以及量程与接液材质的确认要点。

常见问题

冷却塔系统压力表应安装在哪里？

常见位置包括泵入口、泵出口、过滤器入口和出口、旁滤设备入口和出口、换热器或冷凝器入口和出口、冷却塔立管、旁通和补水支路。

冷却塔过滤器差压升高说明什么？

通常说明杂质、水垢、生物膜或悬浮物正在增加过滤器负荷。应与清洗后的基准值和过滤器厂家建议的清洗或反冲洗设定值对比。

黄铜压力表适合冷却塔水吗？

在温和楼宇水系统中可能可以使用，但含氯离子、杀菌剂、缓蚀剂或清洗药剂的工业冷却水，通常更适合 304 或 316L 不锈钢接液件。材质兼容性需由水处理专业人员确认。

压力读数能证明冷却塔水处理正确吗？

不能。压力读数反映水力阻力和泵运行状态，但水化学、生物控制、电导率、排污和换热性能必须单独检查。

冷却塔压力表 RFQ 应包含哪些信息？

应包含介质、水处理药剂、量程、最高压力、差压范围、温度、连接、振动、室外暴露、接液材质、外壳材质、是否充液、防护等级和校准要求。

当回路在可变流量下运行时，如何比较过滤器压差？

在判断读数之前，先将其校正到基准流量。在湍流状态下，通过过滤器或轻度负载的滤芯时，压差大致与流量的平方成正比，因此在 80% 流量下测得的压差需乘以 (100/80) 的平方，以便与在设计流量下获取的基准进行比较。如果过滤器制造商提供了清洁滤芯的压差曲线，则应使用该曲线，因为重度负载的滤筒会偏离平方定律。

冷却塔冷凝器泵的压力表应选择什么量程？

应根据泵的关死扬程而不是工作压力来确定量程，因为在清洗过滤器时关闭排出阀会将关死压力施加到压力表上。一种常见的方法是使满量程接近关死扬程除以 0.75，这样可以将正常运行读数保持在表盘中间，同时留出超压裕量。请根据泵的性能曲线确认实际的关死扬程。

应多久记录一次冷却塔的压力读数？

在调试时以及每次清洗冷却塔或系统后，记录完整的清洁基准。然后，每日或根据自动反洗计数器记录过滤器和滤网的压差，每月记录泵的吸入和排出压力，每月记录换热器的压差及趋近温度。记录频率应遵循水处理方案和现场维护计划。
